【本月推荐】Digmat联合Abaqus复合材料多尺度仿真26讲:考虑分层失效的三维RVE模型建立与

本课适合哪些人学习：

1、复合材料专业 / 力学专业本科生、研究生：需要完成课程设计、毕业论文，需掌握 RVE 建模与分层失效仿真核心技能

2、力学仿真工程师：从事航空航天、建筑、岩土等领域复合材料研发，需解决多部件 PBC 施加、联合仿真等实际工作难题

3、科研人员：需发表 SCI 论文，要求仿真结果精准对标文献，需掌握标准化建模与误差控制方法

4、ABAQUS 进阶学习者：具备基础操作能力，希望突破周期性边界条件、cohesive 单元应用等技术瓶颈

你会得到什么：

1. 深入理解周期性边界条件的原理

2. 手把手教授如何施加周期性边界条件

3. 建立三维RVE模型 ，通过cohesive接触考虑了分层失效

4. 结果分析，提取真实应力应变曲线，与参考文献对比

5. 分析不同参数对模拟结果的影响

课程介绍：

三维 RVE（Representative Volume Element，代表性体积单元）作为复合材料多尺度仿真的核心工具，通过捕捉微观组分（如纤维、基体、界面相）的几何形态、材料属性及相互作用，实现微观与宏观性能的跨尺度关联，其应用场景覆盖科研、工业、工程设计等多个领域，核心价值体现在 “精准预测 - 成本优化 - 创新赋能” 三大维度。

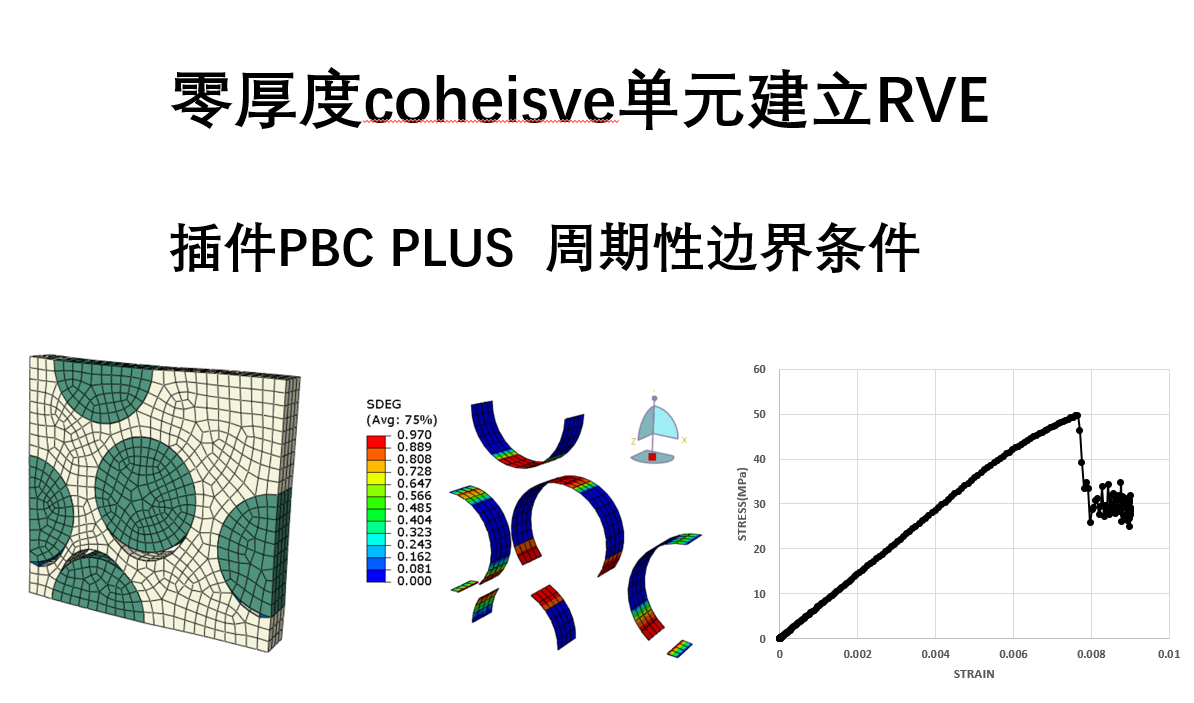

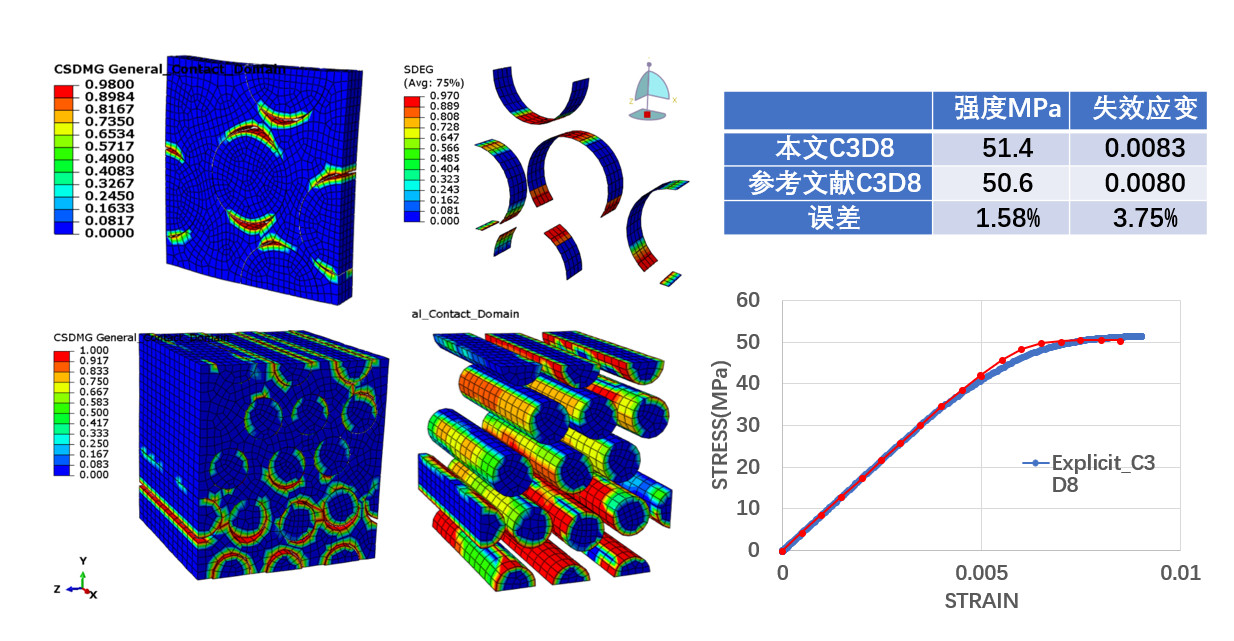

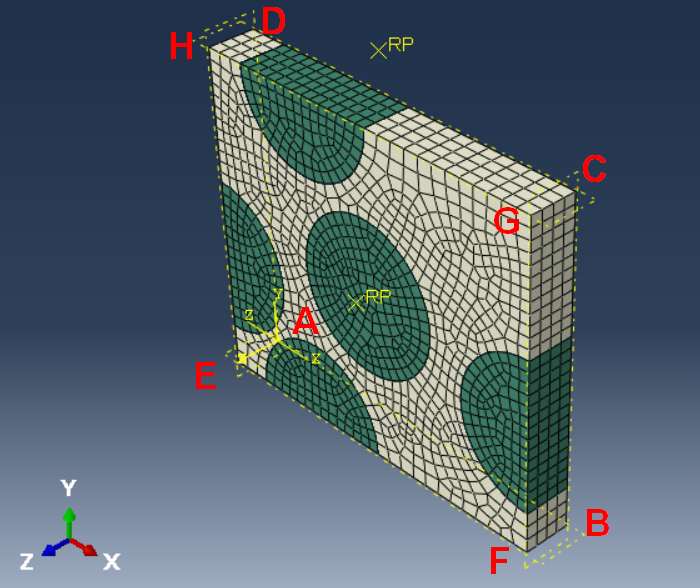

本课程基于ABAQUS的EXPICIT建立考虑cohesive接触与零厚度cohesive单元的RVE模型，RVE由四个纤维与基体构成，考虑了分层失效，建立了满足周期性位移与周期性损伤的周期性边界条件PBC（要求为周期性网格），当使用cohesive接触时，通过与SCI文献中Y方向的拉伸对比，C3D8单元结果的强度与失效应变误差为1.58%和3.75%,C3D8R单元的结果误差为1.77%和2.70%。

通过对比零厚度cohesive单元与cohesive接触的结果，二者刚度相同，强度差异为3.11%。同时进行了Digimat与Abaqus的联合仿真RVE模型，cohesive接触描述分层失效，快速建立周期性边界条件。

通过两种方法建立了剪切工况下的RVE模型，强度计算值为60.86MPa，与参考文献误差为2.54%；强度对应的失效应变为0.0190，与参考文献相差0.00104

本课程还为付费用户提供VIP群进行交流、答疑服务、持续加餐内容、提供定制化培训和咨询服务、仿真人才库高新内推就业、仿真秀还提供奖学金、学完此课程，推荐学习者报名参加工业和信息化部教育与考试中心颁发的——工程仿真技术（CAE分析职业能力等级评价证书）。

一、为什么要购买这门课程

1、独家插件突破限制：自研 PBC PLUS 插件，攻克 easyPBC 无法实现的多部件 PBC、零厚度 cohesive 单元 PBC 等 4 大核心场景，支持个性化边界条件定制

2、超高精度对标文献：C3D8/C3D8R 单元仿真结果与 SCI 文献对比，强度误差≤1.77%，失效应变误差≤3.75%，建模标准符合学术与工业要求

3、双方案深度解析：全面对比 cohesive 接触与零厚度 cohesive 单元建模方法，明确刚度一致性与 3.11% 强度差异的核心逻辑

4、多软件联合实战：涵盖 ABAQUS Explicit 独立建模   Digimat-ABAQUS 联合仿真，解锁随机纤维分布 RVE 搭建技巧

5、全流程实战教学：从 part 建立、周期性网格划分、节点 set 创建，到 equation 编写、载荷施加、结果验证，手把手解决实操痛点。

6、超值工具包附赠：由于内容产品特殊，为了个人版权，以下配套资料在VIP答疑群里领取，包括：PDF 讲义、inp文件、2022 版 cae 文件和PBC专属插件，直接复用节省建模时间，VIP群还提供讲师答疑服务。

二、课程大纲及主要内容

三维 RVE 模型的核心价值在于 “以微观仿真支撑宏观决策”，其应用场景贯穿复合材料从研发、设计、测试到服役的全生命周期，既解决了传统方法 “精度低、成本高、周期长” 的痛点，又为学术研究与工程创新提供了标准化、可量化的工具。对于复合材料专业、力学领域的从业者与研究者而言，掌握 RVE 建模与分析能力，是提升核心竞争力、应对复杂工程与科研需求的关键。

1、以下是本课程大纲

第一章：周期性边界原理与RVE模型的建立

第1讲：三维RVE模型的课程大纲

第2讲：第1-14节课程大纲

第3讲：PBC的施加原理(equation的讲解)

第4讲：基体与纤维part的建立

第5讲：基体与纤维的装配体及周期性网格模型的建立

第6讲：虚拟节点与cohesive接触的建立

第7讲：添加虚拟节点的重量信息

第8讲：周期性边界条件方程详解

第9讲：基体节点set的建立补充

第10讲：纤维节点set的建立

第11讲：Z方向面的节点set补充说明

第12讲：书写equation的inp文件

第13讲 基于inp文件添加PBC整体过程

第14讲 计算结果分析

第15讲单个NSET插件

第二章：周期性边界条件的插件讲解

第16讲：插件1.0自动建立所有NSET(过程版本)

第17讲：插件2.0自动建立NSET和约束(过程版本)

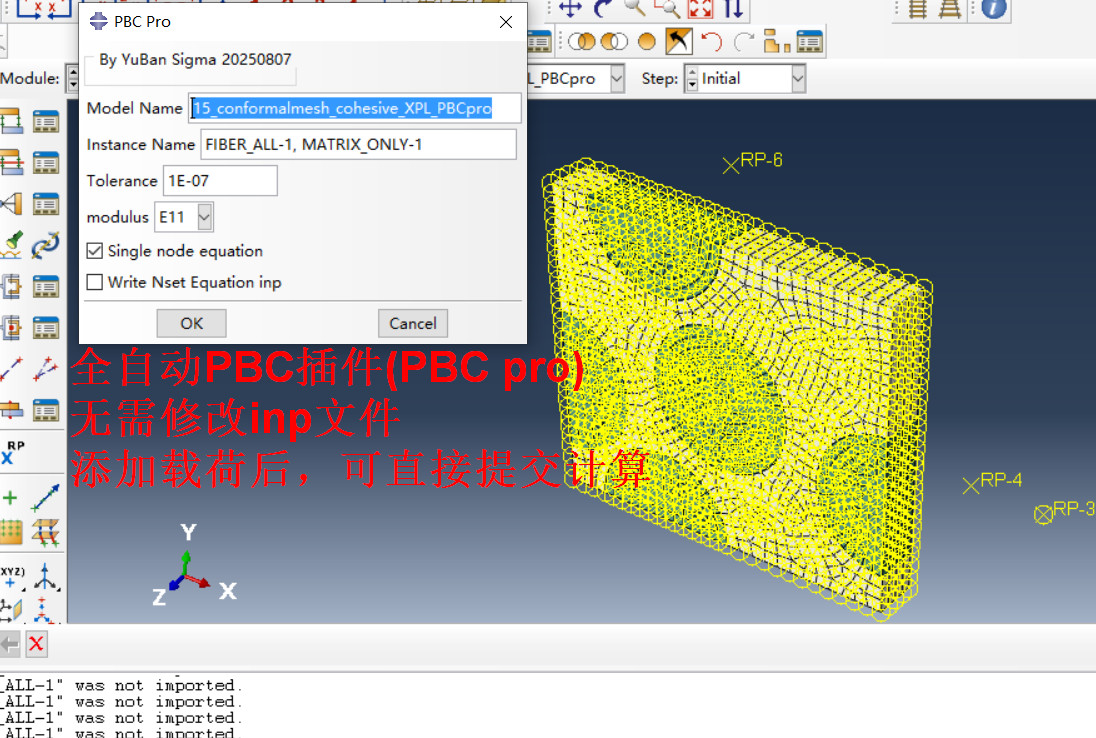

第18讲：插件3.0 PBC pro简介上(重点插件)

第19讲：插件3.0 PBC pro简介下(重点插件)

第三章：包含零厚度cohesive单元的RVE及插件PBCPLUS

第20讲：零厚度cohesive单元RVE课程大纲

第21讲：建立要厚度cohesive单元的RVE模型与PBC

第22讲：零厚度cohesive单元结果分析

第23讲：通过修改inp文件建立零厚度cohesive的PBC

第四章：Digimat与Abaqus的联合仿真专题

第24讲：digimat与abaqus联合仿真1 digimat随机纤维分布

第25讲：digmat与abaqus联合仿真2 RVE模型建立过程

第26讲：digmat与abaqus联合仿真3_PBC与结果分析

第五章：剪切工况RVE模型分析与结果处理

2、课程主要内容包括：

（1）建立多个part的周期性边界条件，easyPBC插件只能对1个part的模型建立PBC，该课程开发的PBC PLUS插件可以实现多个part。
（2）建立含有零厚度coheisve单元的RVE，easyPBC插件不支持零厚度，该课程开发的PBC PLUS插件可以快速建立含有零厚度coheisve单元的PBC.
（3）手把手教授建立周期性边界条件，确定不同组分材料的equation。
（4）对应边/面节点set如何正确建立？
（6）结果处理与分析
（7）如何验证周期性位移与周期性损伤
（8）当RVE模型尺寸较小时，双精度提交还是单精度提交？
（9）当计算时间过长时，质量缩放系数如何确定。
（10）减缩积分单元的沙漏现象？单元类型对结果的影响。
（11）cohesive接触与零厚度cohesive单元的结果对比分析。
（12）digimat与abauqs的联合仿真

（13）剪切工况下的RVE模型的建立与结果分析

插件采用license方式进行验证，根据mac地址实现一机一码，售价为单机许可价格，license有效期为16个月，找博主获得专属license。license有效期自购买后一周开始计算，给大家一周的时间准备，例如2026年8月1日购买课程，license有效期为2026年8月8日至2028年2月8日。发送mac地址前务必确认好mac地址的准确性，因个人原因导致mac地址不匹配，需重新购买license。

插件已在abaqus2022/2023/2024/2025测试成功。

PBC PLUS插件可以实现easyPBC插件不能实现的，可以建立如下情况的PBC:
（1）多个part的周期性边界条件，可以使用cohesive接触描述分层损伤。
（2）多个part，含非零厚度单元的周期性边界条件，使用cohesive单元描述分层损伤。
（3）单个part，含零厚度cohesive单元的周期性边界条件，使用零厚度cohesive单元描述分层损伤。
（4）通过修改输出的inp文件（含equation）,实现个性化的周期性边界条件，比如一个方向或者两个方向的PBC。
PBC PLUS的局限性：
（1）前提为周期性网格
（2）不可对多个part的零厚度cohesive单元建立PBC

三、购买注意事项

1、本课程为无形商品，为用户提供免费试看内容，不支持无理由退款。

2、由于ios系统（苹果手机/电脑/IPAD）购买无形商品和服务，需用户在苹果商店充值秀币后下单，并征收30%的苹果税。推荐苹果用户在仿真秀官网选择微 信和支付宝直接支付，购买成功后支持在苹果手机和电脑观看。

3、课程资料请在本详情页附件下载。云盘下载有可能失效，请联系客服人员加入VIP订阅用户群，不局限课程配套资料，还可以与同行交流行业学习资料、加餐内容、高薪内推、讲师答疑等附件服务。

4、更多行业学习资料凭借订单截图和账号，申请加入VIP群，联系作者获得，仅限购买用户一人进群获得。禁止同一订单或账号多人申请进群，账号登录异常将账号停用处理。

课程相关图片：
