作为流体机械领域的 “动力心脏”，离心泵的水力设计直接决定设备效率、能耗成本与运行稳定性。在多年的离心泵设计仿真实践中，我发现不少工程师虽具备理论基础，却在设计工具实操、复杂工况适配、理论落地转化等方面遭遇瓶颈。而 CFTURBO 作为专业的泵水力设计软件，凭借其高效的参数化设计能力，成为打通 “理论计算” 到 “三维模型” 的关键工具。

结合我多年的工程经验，近日由我原创独家首发仿真秀官网的视频课程《离心泵水力设计仿真与性能优化方法》进行Cfturbo内容免费加餐。按步骤拆解Cfturbo的设计实操，包括从叶轮核心尺寸计算、轴面投影图设计，到叶片角度定义、网格保角变换绘型、叶片加厚 / 进口修圆，再到蜗壳的进口参数、截面形状设置等，欢迎读者朋友订阅学习。本文我将聚焦 CFTURBO 的具体案例实操细节与经验技巧，助力工程师实现高效精准的离心泵水力设计。

01

从参数输入到模型输出的全流程拆解

CFTURBO 的核心优势在于 “参数化驱动 + 自动化生成”，但想要充分发挥其性能，需紧扣工程实际需求，把控每个环节的关键细节。以下结合我课程中的清水泵设计案例（课程核心案例之一），详解实操全流程：



（一）前期参数设定：精准匹配工程需求

设计启动前需明确核心参数，这是保证设计合理性的基础。以流量 Q=200m³/h、扬程 H=50m、转速 n=1480r/min 的清水泵为例：

1、在 CFTURBO 汉化版（课程配套工具）的 “项目设置” 界面，选择 “离心泵” 类型，输入介质参数（清水密度 ρ=1000kg/m³、运动粘度 ν=1.004×10⁻⁶m²/s），以及设计点流量、扬程、转速。此处需注意：若实际工况存在介质温度变化（如 80℃热水），需同步修正密度与粘度，否则会导致水力损失计算偏差。

2、软件会自动计算比转速 ns=120（公式 ns=3.65n√Q/H³/4），结合课程中 “比转速与叶轮型线匹配规则”，选择 “低比转速叶轮”（ns<150），对应的叶片数 Z=7（课程总结的最优叶片数范围：ns=100-200 时，Z=6-8），避免因叶片数过多导致流道堵塞，或过少引发流场不稳定。

3、根据 GB/T 19097 离心泵技术条件，输入允许气蚀余量 [NPSH] r=3.5m，软件会自动调整叶轮进口直径 D₁，确保设计满足抗气蚀要求。若实际应用场景为高海拔（如海拔 3000m），需额外修正大气压，按课程提供的修正公式 [NPSH] a=10.33-0.01Hₐ（Hₐ为海拔高度）调整，防止气蚀失效。



（二）叶轮设计：关键参数与实操技巧

叶轮是离心泵的核心过流部件，CFTURBO 的叶轮设计模块需重点把控型线、包角、进出口角度等关键参数：

1、进入 “叶轮设计” 界面，选择 “单吸封闭式叶轮” 结构。轴面流道的进口收缩角建议设置为 8°-12°（课程实操验证的最优范围），若角度过大（>15°），会导致进口流速分布不均，增加气蚀风险；出口扩散角控制在 5°-8°，避免过度扩散引发脱流。软件默认的轴面曲线为 “圆弧 + 直线” 组合，对于低比转速泵，可通过 “自定义曲线” 功能调整为 “椭圆弧”，减少流道突变带来的水力损失（课程案例中该优化可使效率提升 3%-5%）。

2、叶片包角 θ 直接影响流体在叶轮内的能量转换效率。根据课程总结的经验公式 θ=130°+（ns/10），计算得 θ=142°，在软件中设置 “包角 140°-145°”（预留微调空间）。实操时需注意：包角过小（<120°）会导致流体在叶轮内停留时间不足，能量转换不充分；过大（>180°）则会增加流道摩擦损失。课程中通过 CFD 仿真验证，当 θ=142° 时，叶轮出口压力分布最均匀。

3、进口安装角 β₁=18°（根据流入角 β₁ᵣ=arctan (vₘ₁/u₁) 计算，vₘ₁为进口轴向流速，u₁为进口圆周速度），避免设置为 0°（易产生冲击损失）；出口安装角 β₂=25°，结合课程中 “β₂与扬程的关系曲线”，该角度可在保证扬程的同时，降低轴功率。软件支持 “叶片加厚” 功能，加厚方式选择 “从进口到出口均匀加厚”，最大加厚量控制在叶轮出口宽度的 10%-15%，过厚会缩小流道截面积，过薄则影响叶片强度。



（三）蜗壳设计：流道匹配与隔舌处理

蜗壳的核心作用是收集叶轮流出的流体并转换为压力能，CFTURBO 的蜗壳设计需重点解决 “流量匹配” 与 “隔舌干扰” 问题：

1、选择 “螺旋线蜗壳” 类型，软件会根据叶轮出口流量自动计算各断面截面积（遵循阿基米德螺旋线规律）。实操时需勾选 “变截面修正” 功能，针对设计点流量的 120% 过载工况进行校核，确保蜗壳在全流量范围内均能稳定工作（课程案例中未修正时，过载工况效率下降 10%，修正后仅下降 3%）。

2、隔舌是蜗壳的关键结构，其与叶轮出口的间隙 δ 建议设置为叶轮出口直径的 3%-5%（本案例 D₂=250mm，δ=8mm）。间隙过小（<3%）会导致流体在隔舌处产生涡流；过大（>5%）则会增加容积损失。在软件的 “蜗壳细节” 界面，选择 “圆弧形隔舌”（课程验证比 “直角形隔舌” 减少水力损失 20%），并设置隔舌安放角 α=15°，避免与叶轮叶片形成共振。

3、蜗壳出口连接扩散管，扩散角设置为 6°-10°，长度为扩散管进口直径的 3-4 倍，确保流体动能充分转换为压力能。课程中通过 CFD 仿真对比，扩散角 8° 时，扩散管出口压力比 6° 时提升 8%，且流场更稳定。



（四）三维模型导出：与仿真 / 建模软件的适配技巧

CFTURBO 生成的三维模型需无缝对接 UG、Fluent 等工具，避免因格式或精度问题影响后续工作：

1、完成设计后，在 “导出” 界面选择 “STEP 214” 格式（课程推荐的最优格式），该格式支持实体模型与参数关联，且能避免 IGES 格式的面缺失问题。导出时需勾选 “去除细小特征”（如圆角半径 < 1mm 的特征），减少后续网格划分的工作量。

2、将导出的模型导入 UG（课程配套 UG 实操模块），检查叶轮叶片与蜗壳流道的光滑度，若存在曲面扭曲或尖角，需通过 UG 的 “曲面光顺” 功能修正。重点检查叶轮进出口边缘，需保证过渡圆角 R=2-3mm，防止流体在尖角处产生脱流（课程案例中该修正可使仿真结果的压力分布标准差降低 15%）。

3、若需修改设计参数（如调整流量至 220m³/h），可在 CFTURBO 中直接修改基础参数，重新生成模型并导出，无需在 UG 中重新建模，大幅提升设计迭代效率（课程案例中，参数修改后的模型更新仅需 5 分钟，比传统手工建模节省 80% 时间）。

02

CFTURBO设计避坑指南与优化思路

结合数百个离心泵设计项目的实践经验，以下核心要点能有效提升 CFTURBO 设计的成功率，避免常见误区：



（一）参数匹配的核心原则

1、比转速 ns<100 时，优先选择 “双吸叶轮”（减少进口流速）；ns=100-300 时，选择 “单吸叶轮 + 螺旋线蜗壳”；ns>300 时，建议采用 “导叶式结构”（CFTURBO 需切换至 “导叶泵” 设计模式）。课程中通过多个案例验证，比转速与结构不匹配时，泵效率会下降 10%-15%。

2、若设计泵用于非设计点工况（如额定流量的 80% 或 120%），需在 CFTURBO 中进行 “变工况校核”，调整叶轮出口角或蜗壳截面积。例如，当实际流量为设计流量的 80% 时，可将 β₂减小 2°-3°，避免叶轮出口与蜗壳流道的流量不匹配（课程中该优化使变工况效率提升 5%-7%）。

3、若泵体采用不锈钢（如 304），叶片厚度可适当减小（比铸铁材料减少 20%），因不锈钢的强度更高；若输送含颗粒介质（如污水），需增加叶片厚度（比清水泵增加 30%），并将叶片进口边磨钝（圆角 R=5mm），防止颗粒冲刷导致的磨损。



（二）常见问题与解决方案

1、若 CFTURBO 提示 “气蚀余量不足”，优先增大叶轮进口直径 D₁（每增大 10%，[NPSH] r 可降低 15%），或减小进口流速 v₁（控制 v₁<3m/s）。课程中通过某化工泵案例验证，将 D₁从 100mm 增大至 110mm 后，气蚀现象完全消除。

2、设计完成后，若软件计算的效率低于行业标准（如清水泵效率 < 75%），需检查三点：①叶片包角是否在 120°-180° 范围内；②蜗壳截面积是否与叶轮出口流量匹配；③轴面流道是否存在突变。课程中某低效率案例（效率 72%），通过将包角从 110° 调整为 140°，效率提升至 78%。

3、若 Fluent 仿真结果（如扬程、效率）与 CFTURBO 设计值偏差超过 10%，需检查模型导出时是否遗漏细小特征，或网格划分的质量（课程要求网格畸变率 < 5%，边界层网格层数≥10 层）。例如，某案例中因网格畸变率 12%，导致仿真扬程比设计值低 15%，优化网格后偏差缩小至 3%。

《离心泵水力设计仿真与性能优化方法》CFturbo加餐了

03

全网最全面最详细的水力设计视频课程

在流体机械领域，离心泵作为工业生产、市政供水、能源化工等场景的“动力心脏”，其水力设计的优劣直接决定设备效率、能耗成本与运行稳定性。但多数从业者却常陷三重困境：懂理论却不会落地设计，会用单一仿真软件却应对不了复杂工况，或是因英语障碍卡壳专业工具操作、关键步骤记不全 —— 仿真秀「爱吃肉肉FLUENT离心泵水力设计与仿真优化课程」重磅上线，完成Cfturbo加餐，形成最全面，系统性水力设计课程！

这门《离心泵水力设计仿真与性能优化方法》课程之所以敢称“全网最全面、最详细”，不仅实现 “理论 + 双仿真 + 双设计 + UG 建模” 的全链条覆盖，更精准击中学习者痛点：Cfturbo 模块配备汉化版软件与同步PPT 操作步骤，还适配多类人群需求，学完就能直接落地项目，是离心泵设计领域难得的 “一站式提升课”。

本课程还为付费用户提供VIP群答疑、配套学习资料、持续加餐内容、提供定制化培训和咨询服务、仿真人才库岗位推荐就业，仿真秀还提供奖学金、学完此课程，推荐学习者报名参加“工程仿真技术（CAE分析师）职业能力等级评价考试”。

可回放，开具发票，奖学金、直播加餐

提供vip群答疑和模型下载

《离心泵水力设计仿真与性能优化方法》



以下是课程安排：

第1讲：叶轮主要参数的初步计算

第2讲：叶轮轴面投影图绘制

第3讲：过水断面与流道中线关系的检查

第4讲：叶轮后盖板流线分点

第5讲：叶片进口边的确定

第6讲：叶轮进口角度的确定

第7讲：叶轮包角的确定方法

第8讲：叶轮包角的确定方法

第9讲：方格网保角变化绘制叶片

第10讲：轴面投影图截线交点的求解

第11讲：轴面投影图上进行叶片加厚

第12讲：绘制叶轮平面图

第13讲：UG 绘制叶轮三维模型(叶轮水力设计完结)

第14讲：离心泵蜗壳流道的截面积计算

第15讲：螺旋线蜗壳平面图绘制

第16讲：UG 蜗壳流体域绘制

第17讲：UG 蜗壳隔舌的处理

第18讲：离心泵计算流体域的创建

第19讲：离心泵前处理 网格划分

第20讲：Fluent流体仿真求解

第21讲：Fluent 离心泵特性曲线参数化仿真

第22讲：SCDM 流体计算域的前处理

第23讲：Mesh 网格划分与加密

第24讲：Mesh 网格边界层的添加

第25讲：CFX 流体仿真求解设置

第26讲：CFD-POST后处理基本操作

第27讲：离心泵空化的模拟

第28讲：空化的模拟-初生阶段

第29讲：空化的模拟-汽蚀余量计算

第30讲 PCAD @柱形叶片设计

第31讲 PCAD 扭曲形叶片设计与木模图理解

第32讲 PCAD 离心泵蜗壳的设计

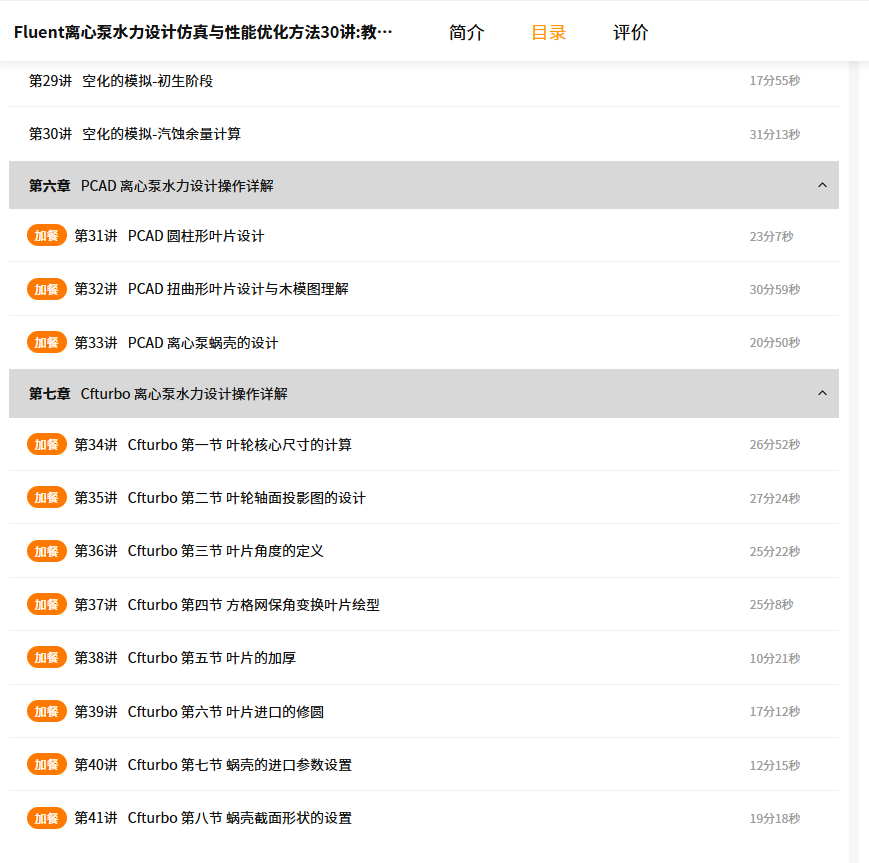

第33讲 CFturbo 第一节 叶轮核心尺寸的计算

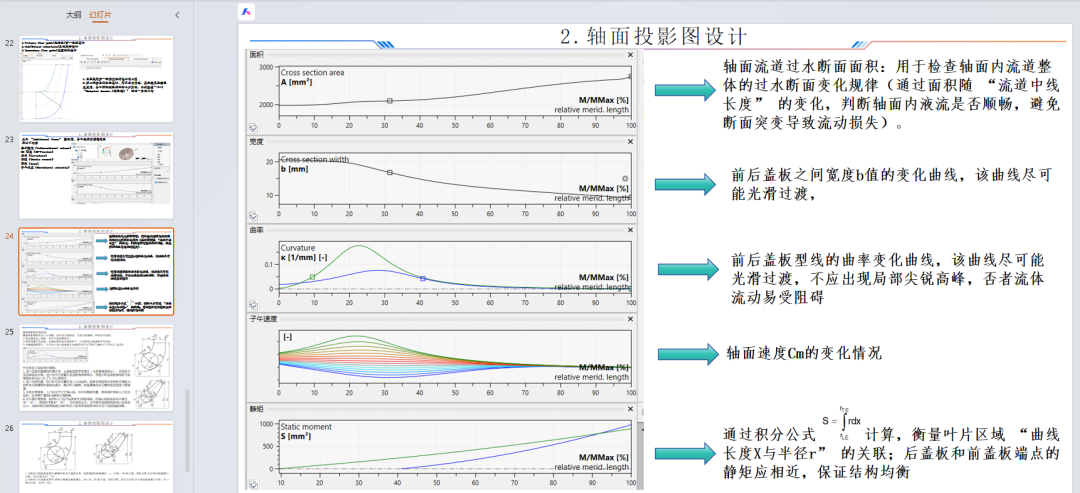

第34讲 CFturbo第二节 叶轮轴面投影图的设计

第35讲 Cfturbo 第三节 叶片角度的定义

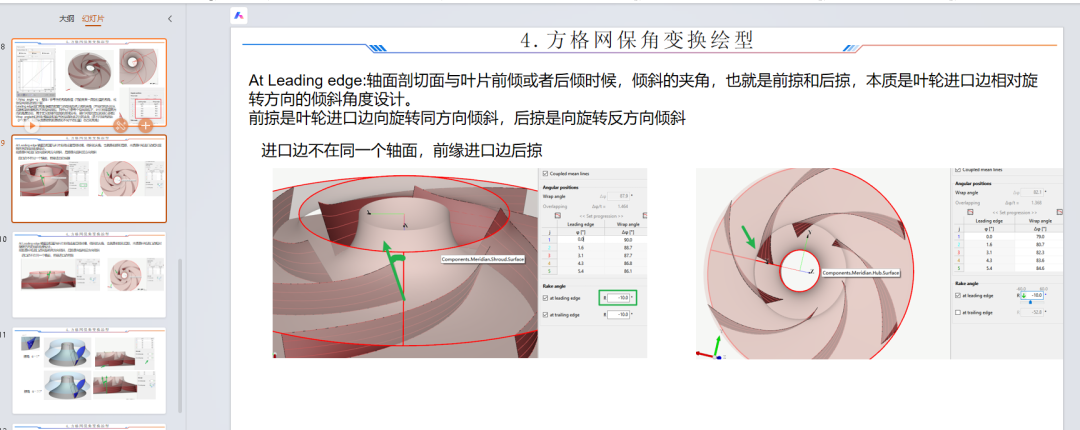

第36讲 cfturbo 第四节 方格网保角变换叶片绘型

第37讲 cfturbo 第五节 叶片的加厚

第38讲 cfturbo 第六节 叶片进口的修圆

第39讲 cfturbo 第七节 蜗壳的进口参数设置

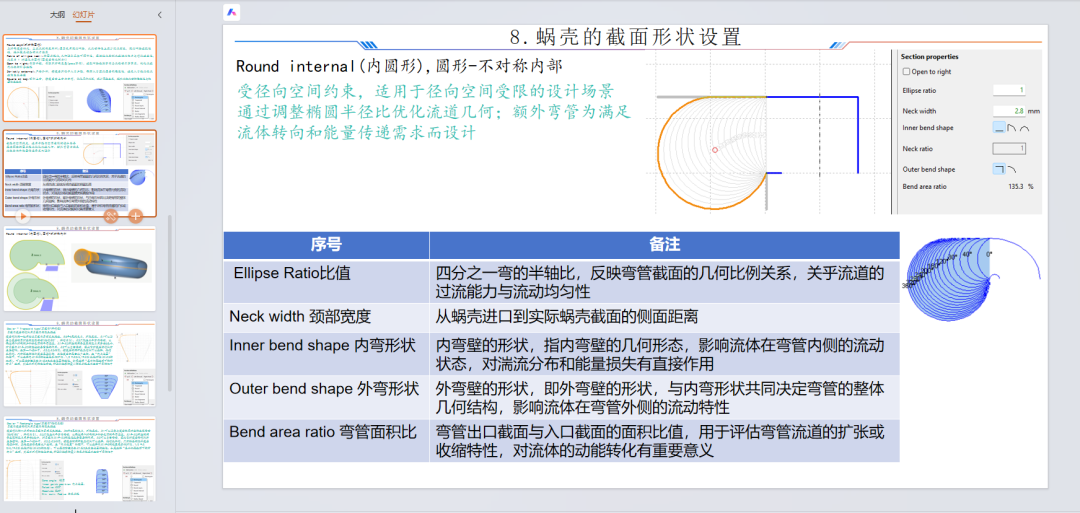

第40讲 cfturbo 第八节 蜗壳截面形状的设置
