接收机互调指标设计与计算分析
接收机互调指标设计与计算分析
一、互调失真（IMD）的数学定义与物理机制
1.1 双音信号模型
当两个等幅干扰信号同时进入接收机时，其合成电压可表示为：
vin(t)=A(cosω1t+cosω2t)(1.1)
1.2 非线性系统响应分析
接收通道的非线性特性可用泰勒级数展开至三阶项：
vout(t)=a1vin(t)+a2vin2(t)+a3vin3(t)(1.2)
将式(1.1)代入式(1.2)并展开，重点关注三阶项产生的互调分量：
a3vin3(t)=a3A3(cosω1t+cosω2t)3
利用三角恒等式展开后，可得关键的三阶互调产物：
vIM3(t)=3/4a3A3[cos(2ω1−ω2)t+cos(2ω2−ω1)t](1.3)
1.3 三阶截点（IIP3）定义
定义三阶互调产物功率P2ω1−ω2与基波功率Pω1的交点为IIP3。当输入功率为Pin 时，三阶互调失真功率为：
PIM3=3Pin−2⋅IIP3(1.4)
用dB表示为：
IMDR=2(IIP3−Pin)(1.5) 其中IMDR为互调抑制比。
二、系统线性度指标预算与分配
2.1 IIP3理论计算公式推导
根据系统灵敏度与抗干扰要求，IIP3需满足：
IIP3=Ps+1.5*IMR+0.5*SNRreq(2.1)
参数说明：
Ps ：接收机灵敏度功率（dBm）
IMR：互调抗扰度指标（dB）
SNRreq ：解调所需信噪比（dB）
2.2 详细计算过程（实例）
设计条件：
接收灵敏度：Ps=−110dBm
互调抗扰度要求：IMR = 65 dB（根据3GPP规范）
解调门限：SNRreq=8dB
静态IIP3预算： IIP3static=−110+1.5×65+0.5*8=−110+97.5+4=−8.5dBm
考虑设计裕量，实际取： IIP3budget=-4dBm
2.3 温度漂移与链路恶化分析
半导体器件的非线性度随温度升高而恶化：
变温范围：-40°C ~ +85°C
恶化量：ΔIIP3 = 2~3 dB
全温指标：IIP3full−range=−4+3=-1dBm

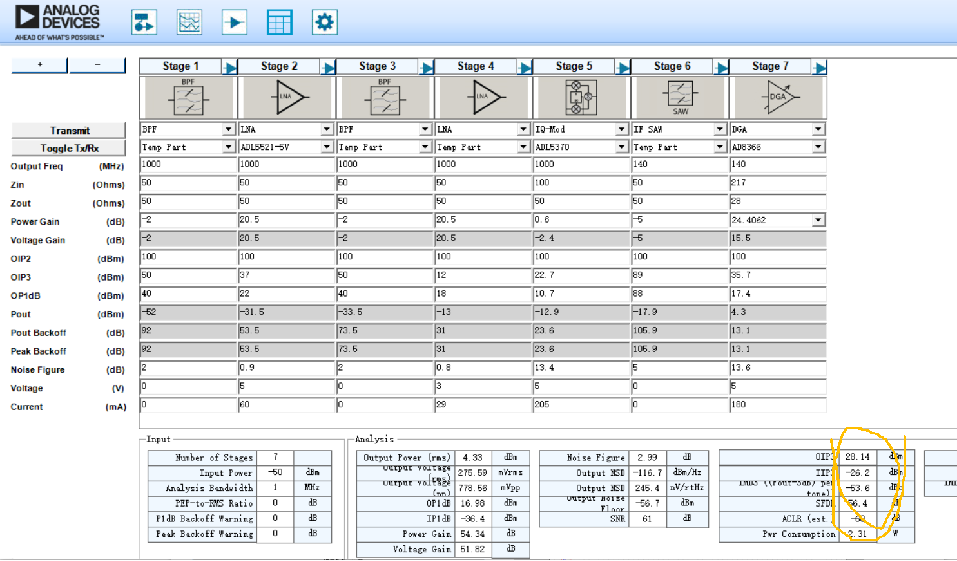

2.4 系统级仿真验证
采用级联噪声/非线性分析：
2.5 架构差异对比
注意：对于超外差系统，由于中频滤波器带宽较窄，互调的产生到滤波器结束，因此IIP3的影响计算到混频器。
对于零中频系统，互调产生于整个系统，IIP3的计算到整个模拟电路。
架构类型 | 互调产生环节 | IIP3计算范围 | 滤波器作用 |
超外差 | LNA→Mixer | 至混频器输出 | 中频滤波器抑制带外干扰 |
零中频 | 全模拟链路 | 至ADC输入 | 基带滤波器抑制近端干扰 |
三、ADC动态范围与互调抑制设计

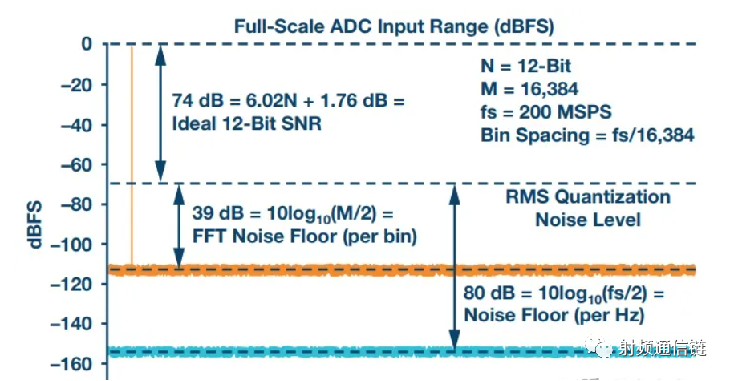

3.1 有效位数（ENOB）与量化噪声
对于14位ADC，理想信噪比： SNRideal=6.02N+1.76=6.02×14+1.76=86.04dB
考虑实际因素：
有效位数：ENOB = 12 bit
实际SNR：SNRADC=6.02×12+1.76=74dB
3.2 量化噪声功率计算
Nq=−72dBFS−10log10(2Bfs)(3.1)
参数代入：
采样率：fs=122.88MHz
信号带宽：B=20MHz
处理增益：10log10(40122.88)=4.9dB
Nq=−72−4.9=−76.9dBm
3.3 互调容限深度计算
IMmargin=SFDR−SNRreq−Nq
无杂散动态范围：SFDR = 72 dB
解调门限：SNR = 8 dB
IMmargin=72−8−(−76.9)=66.9dB
3.4 设计验证
系统要求互调抗扰度：66 dB
ADC可提供容限：66.9 dB
结论：✓ 满足设计指标，且裕量充足（0.9 dB）
四、工程实现优化措施
4.1 链路增益分配策略
Gtotal=GLNA+GMixer+GFilter+GPGA
设计原则：
前端高线性度：LNA增益控制在15~18 dB，IIP3 > 0 dBm
Mixer选型：采用无源Mixer，IIP3 > 15 dBm
PGA动态调节：后端可变增益，避免过载
4.2 滤波器抑制度要求
射频前端滤波器：
带外抑制 > 40 dB@Δf=2×信道间隔
可有效降低进入LNA的干扰功率
中频/基带滤波器：
带宽：B = 1.2 × 信号带宽
矩形系数：Kr0.1<2
4.3 温度补偿机制
LNA采用温度补偿偏置电路
数字域增益自动校准（AGC）
全温测试验证：ΔIIP3 < 2.5 dB
五、总结与关键要点
IIP3预算需留足裕量：理论计算→静态设计→温度补偿→仿真验证四步迭代
ADC选型核心参数：ENOB决定量化噪声，SFDR决定互调容限
架构影响显著：零中频对全链路线性度要求更严苛
滤波器是成本最优解：每增加1 dB滤波器抑制，可降低0.5 dB IIP3要求
