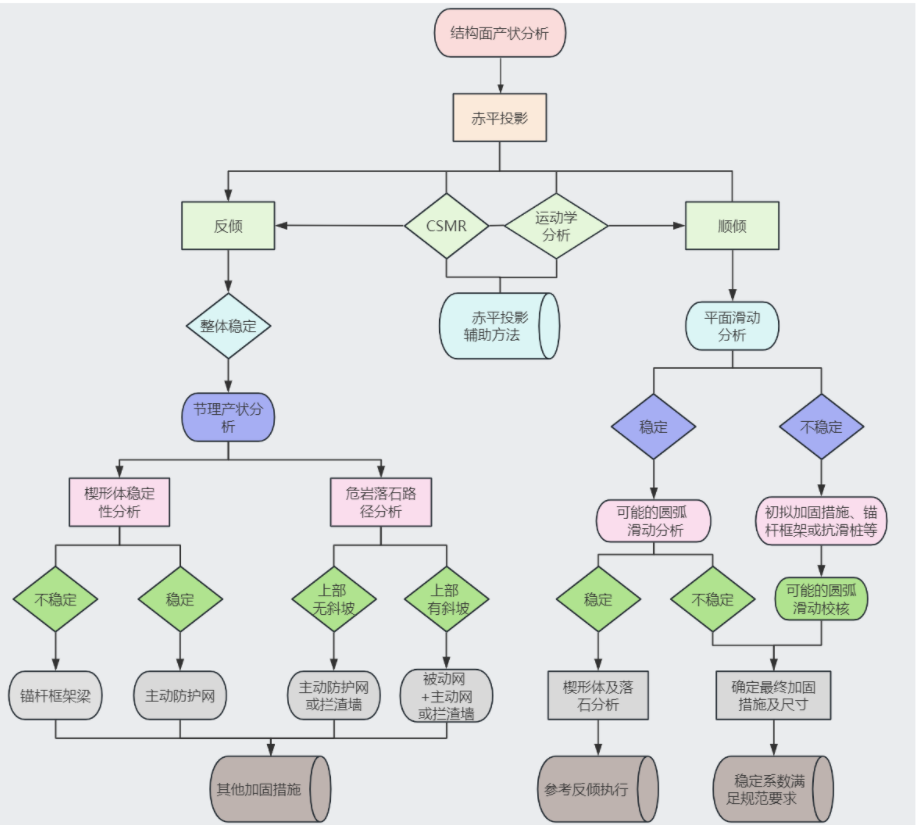

公路工程岩质挖方边坡的分析流程解析
单组结构面稳定性判据
当边坡中只有一组结构面时，稳定性分析主要考虑结构面与边坡的相对位置关系：
1. 稳定结构（倾向相反）
判据：结构面走向与边坡走向一致，但倾向相反（倾向差 > 90°）
表现：在赤平投影图上，边坡M与结构面J的投影弧相对
结论：结构面倾向坡内，不会发生顺层滑动，属于稳定结构

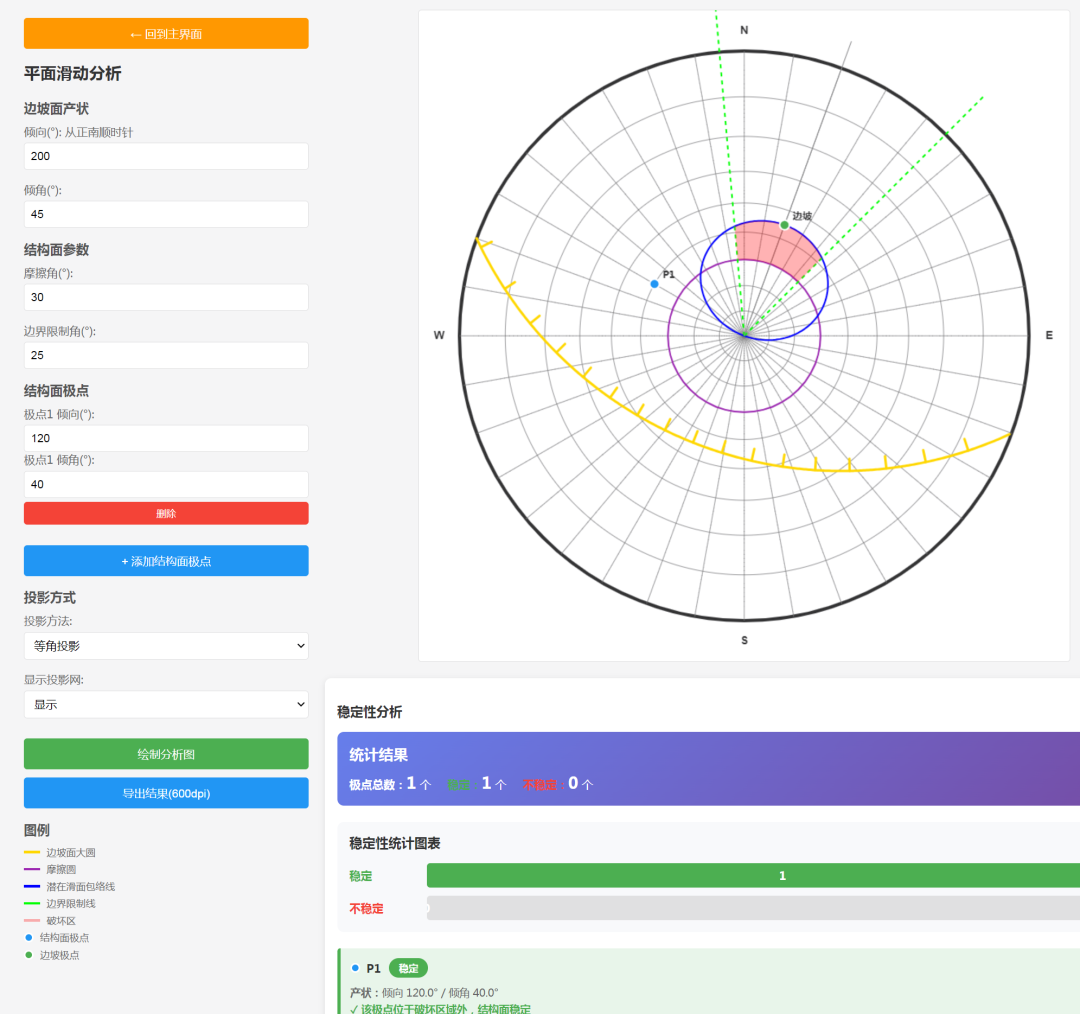

2. 不稳定结构（倾向相同，倾角小于坡角）
判据：结构面与边坡走向、倾向相同（倾向差 ≤ 20°），且结构面倾角 < 边坡角
表现：结构面J的投影弧位于边坡M的投影弧之外
结论：结构面倾向坡外且倾角较缓，容易发生顺层滑动，属于不稳定结构
3. 基本稳定结构（倾向相同，倾角大于坡角）
判据：结构面与边坡走向、倾向相同，但结构面倾角 > 边坡角
表现：结构面J的投影弧位于边坡M的投影弧之内
结论：结构面虽倾向坡外但倾角较陡，不易滑动，属于基本稳定结构
4. 大角度斜交（倾向差20°-90°）
判据：结构面与边坡倾向呈斜交关系（倾向差 20°-90°）
稳定性判断：
倾角 > 坡角：
倾角较陡，结构基本稳定 倾角 < 坡角：
存在非主方向滑动可能，需结合现场进一步判断

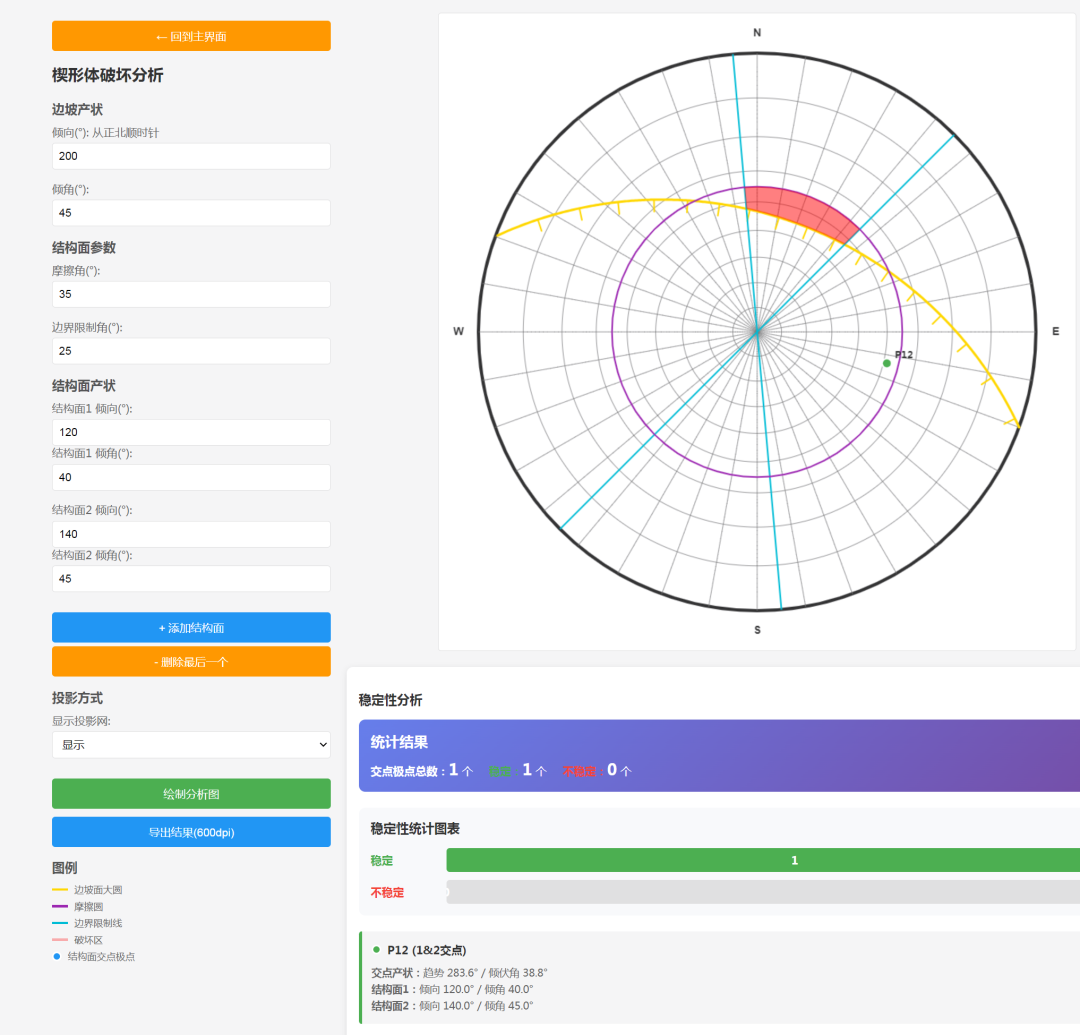

两组结构面稳定性判据（楔形体破坏）

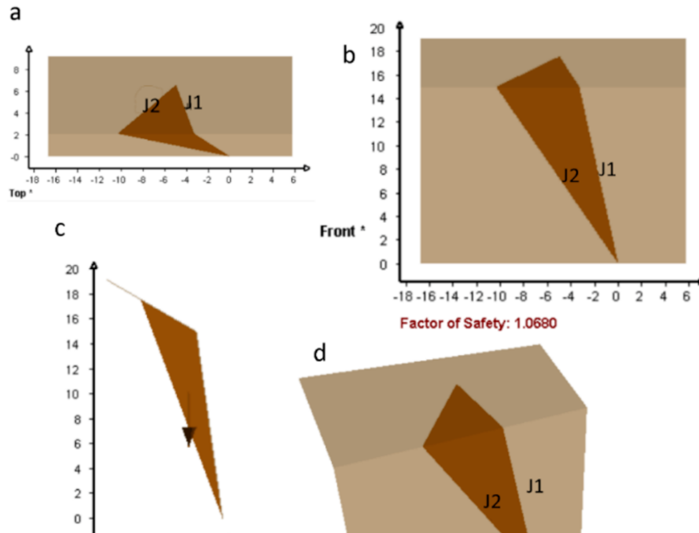

当边坡中存在两组或多组结构面时，两组结构面相互切割形成楔形体，主要分析楔形体沿组合交线滑移的可能性：
1. 最稳定结构（交点在对侧）

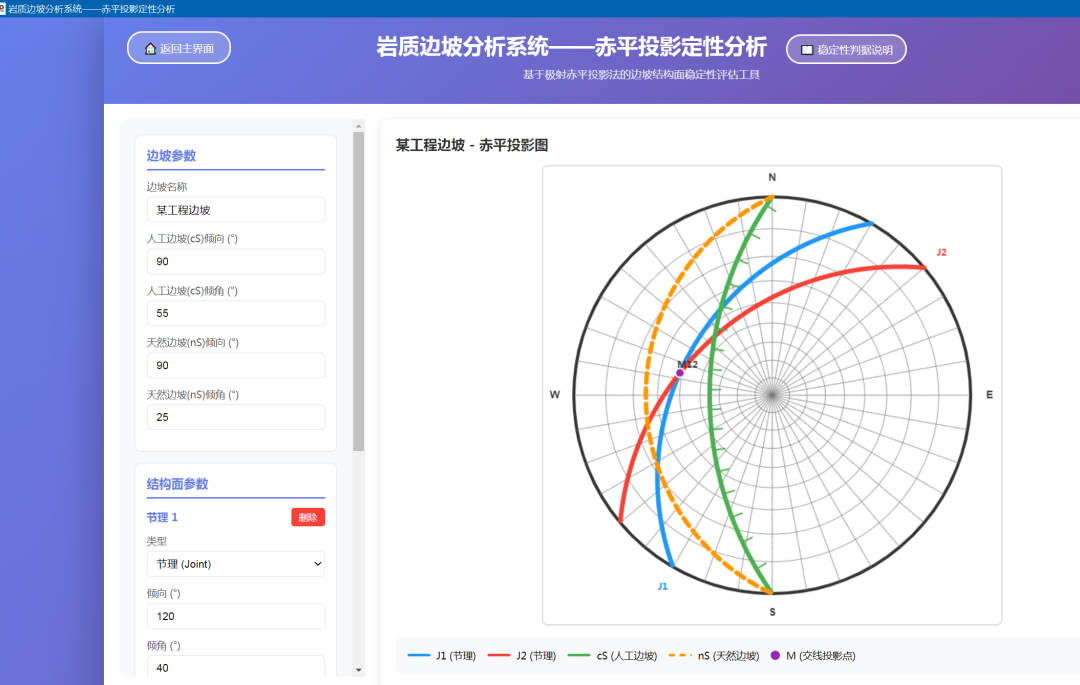

判据：两结构面J₁、J₂的交线投影点M位于边坡投影弧cS（人工边坡）及nS（天然边坡）的对侧
含义：组合交线倾向与边坡倾向相反（倾向差 > 90°），交线指向坡内
结论：楔形体无法沿交线滑出坡面，不会形成楔形体破坏，属于最稳定结构
2. 稳定结构（交点在cS内侧）
判据：交线投影点M与边坡投影弧在同一侧，但在cS（人工边坡）的内侧
含义：组合交线倾向与坡面倾向一致，但交线倾伏角大于坡角
结论：交线倾伏角过陡，楔形体难以沿交线滑移，属于稳定结构
3. 较稳定结构（交点在nS外侧）
判据：交线投影点M在nS（天然边坡）的外侧
含义：组合交线倾向与坡面倾向一致，但交线倾伏角小于天然坡角
结论：楔形体尖端在坡顶以上未出露，较稳定，属于较稳定结构
4. 不稳定结构（交点在nS和cS之间，倾向差≤30°）
判据：交线投影点M在nS（天然边坡）和cS（人工边坡）之间，且交线倾向与坡面倾向夹角 ≤ 30°
含义：交线倾伏角介于天然坡角和开挖坡角之间，楔形体尖端出露于坡面
结论：楔形体可能沿交线滑出，存在楔形体破坏风险，属于不稳定结构
5. 较稳定结构（大角度斜交30°-90°）
判据：交线倾向与坡面倾向呈大角度斜交（夹角 30°-90°）
含义：交线方向与坡向显著偏离，楔形体受两侧结构面侧向约束
结论：楔形体沿交线滑移可能性较小，侧向约束较强，属于较稳定结构

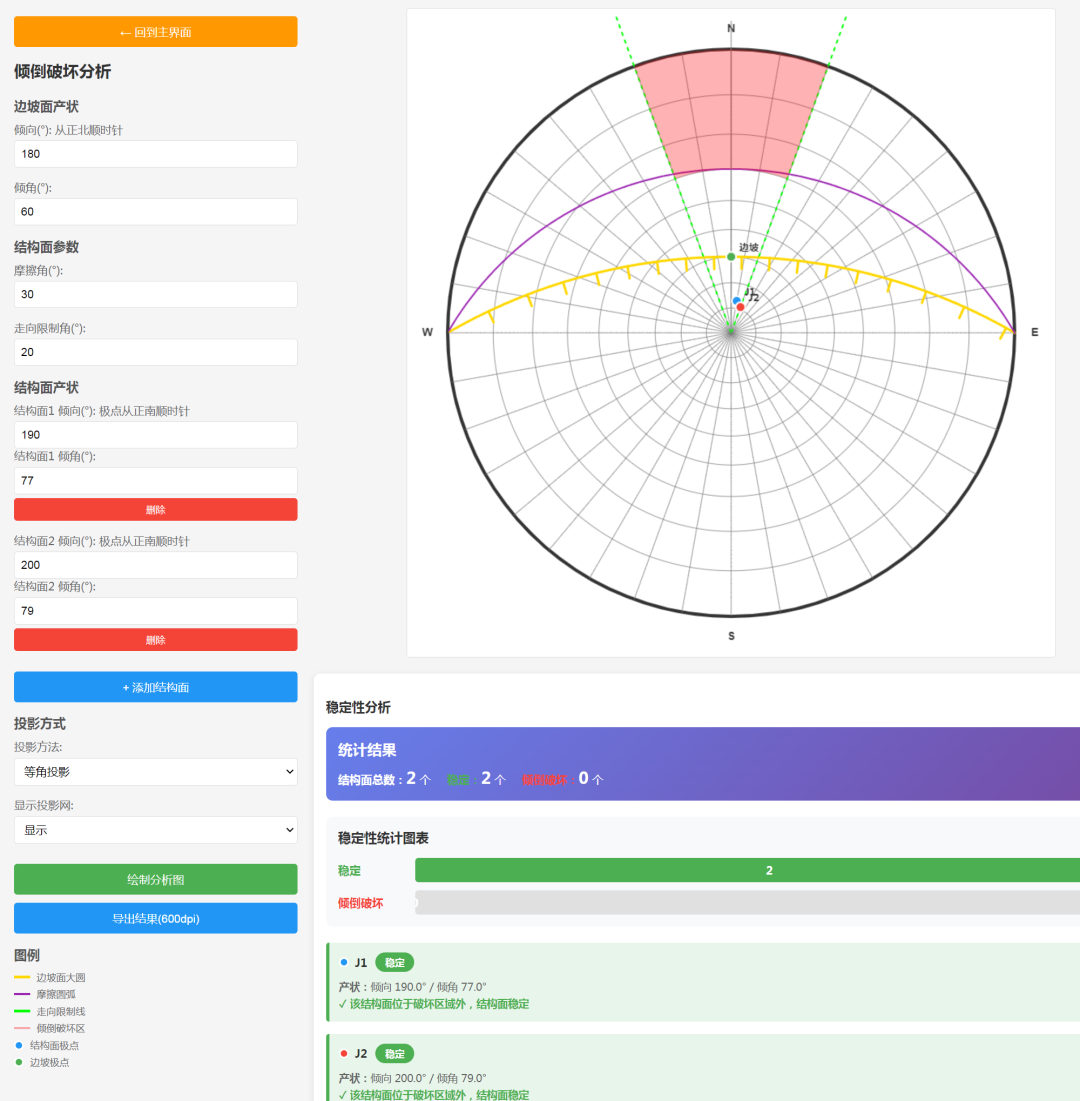

岩土月半中曾详细介绍过：倾倒破坏的破坏体中心位置伴随旋转和滑移，因此单凭滑移的活动力和阻力不能计算出安全系数。所以，通过赤平投影分析，首先分析出破坏体形成可能性和破坏可能性，随之选取加固工法(随机岩栓，具有落石可能性的区间采取防落石网及落石护栏等)发生倾倒破坏应满足以下基本条件：
1)不连续面的走向应与边坡走向平行或者误差范围在+20 以内(根据情况有可能更大，±30)
2)不连续面与边坡倾角相反，并以密集形式存在;
3)根据可能形成破坏体的几何条件，不连续面的垂直方向，即不连续面极点的倾角。不连续面极点的倾角<边坡的倾角 -不连续面的摩擦角

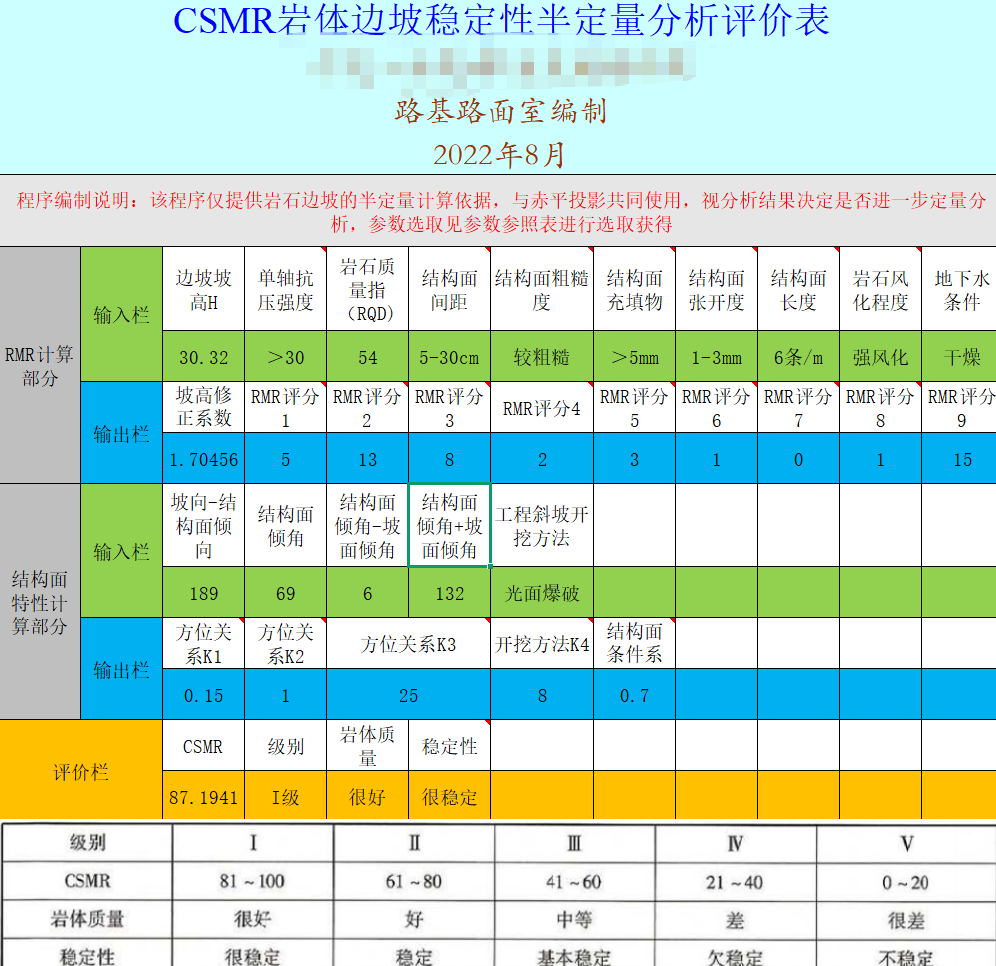

总之，岩质边坡肯定要比土质边坡的流程繁琐些，但是明确原理，然后采用针对性的分析，赤平投影阶段可结合cs mr法进行更详细的现场综合分析。
