LiToDyna 新功能：边-边接触

在实际工程仿真中，复杂装配体往往包含大量零部件，存在非常多的潜在接触对。为了提高建模效率和分析准确度，仿真工程师通常采用通用接触进行建模。通用接触可以自动识别装配体中的各种几何特征，例如外表面和特征边，然后寻找潜在的接触关系，自动生成接触对。

通用接触支持多种接触关系，包括点-面接触、面-面接触、边-边接触等。在薄壁结构搭接、梁系碰撞、壳体边缘冲击等场景中，识别这些特征可以有效提高仿真模型的准确性，为实现高保真动力学仿真提供技术支撑。

LiToDyna是重庆励颐拓团队自主研发的一款显式动力学分析软件，自研的接触特征边检测算法可以准确捕捉边缘几何特征。LiToDyna通用接触已经支持识别实体单元的外部边、壳单元的自由边和梁单元的特征线。

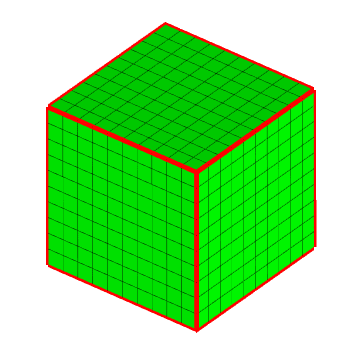

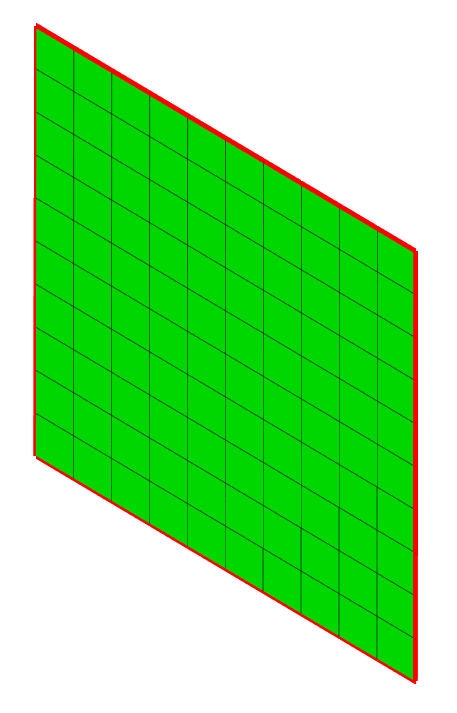

(a)实体单元的外部边 、(b)壳单元的自由边、(c)梁单元的特征线

LiToDyna通用接触已经支持几何特征

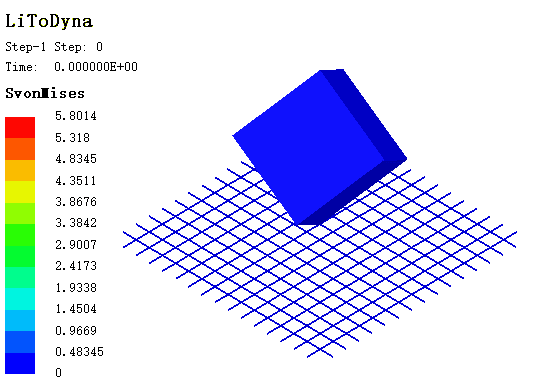

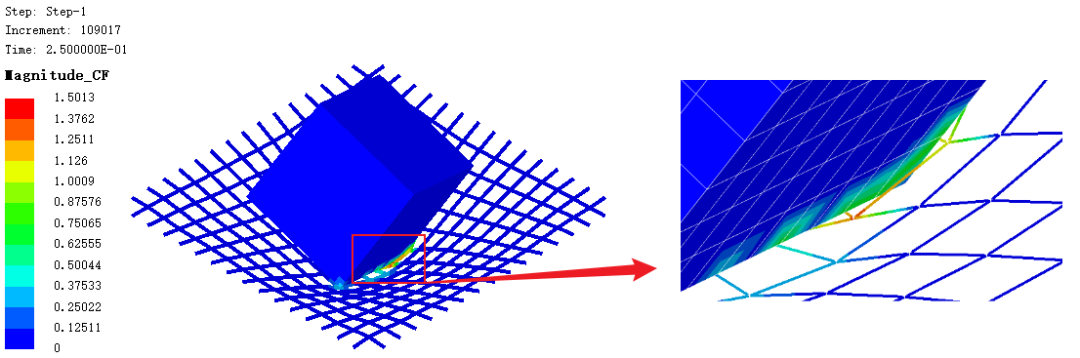

使用六面体实体单元对物体建模，使用梁单元对安全网建模。均使用线弹性材料。带有一定初速度的掉落物体冲向安全网，安全网边缘约束所有自由度。使用通用接触自动识别实体单元外部边与梁单元之间的边-边接触对。

应力云图动画

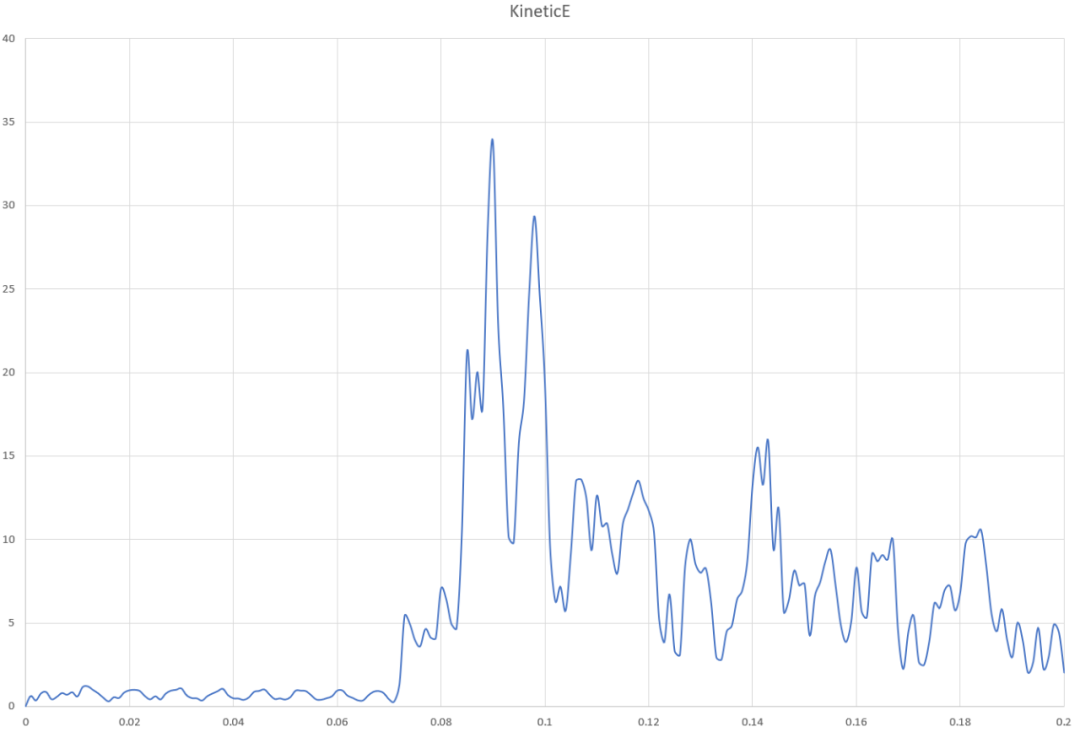

系统动能曲线

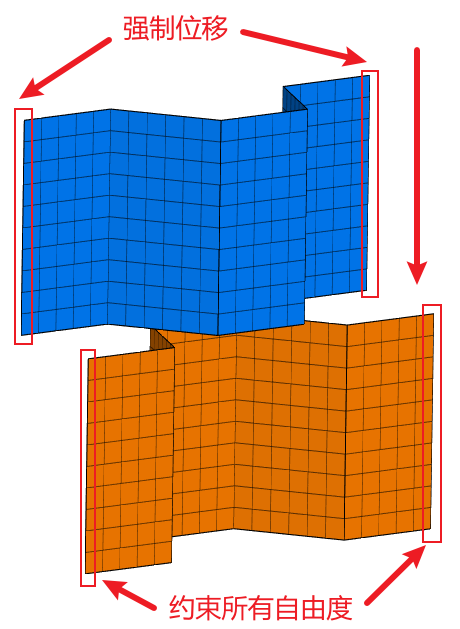

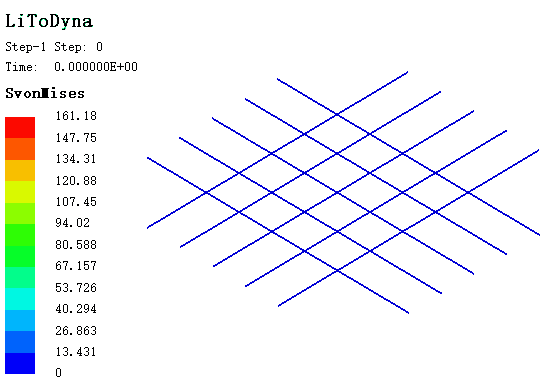

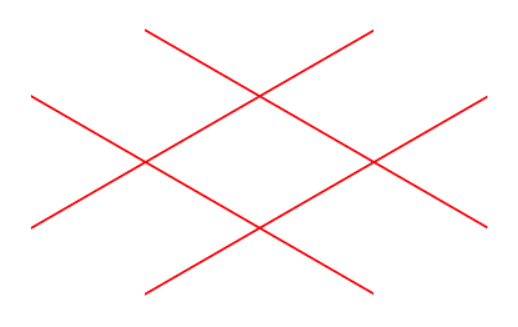

使用梁单元对多组拉索建模，材料使用线弹性材料。所有拉索的终端点赋予强制位移，两组拉索呈交叉状碰撞。使用通用接触自动识别梁单元之间的边-边接触对。

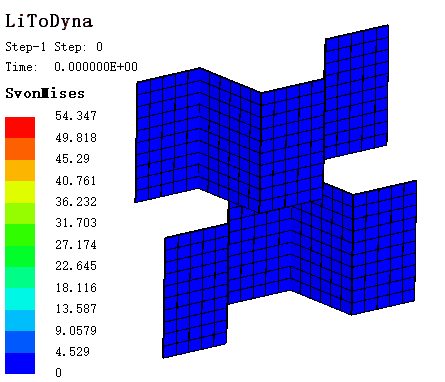

应力云图动画

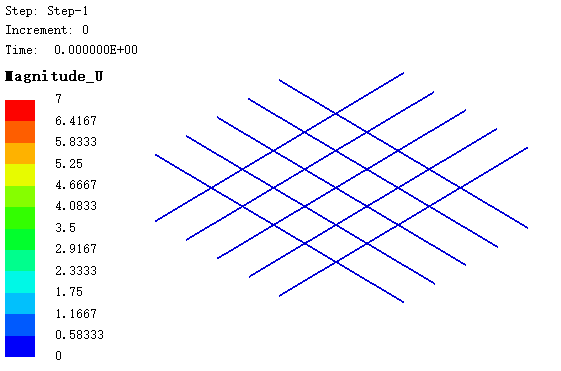

位移云图动画

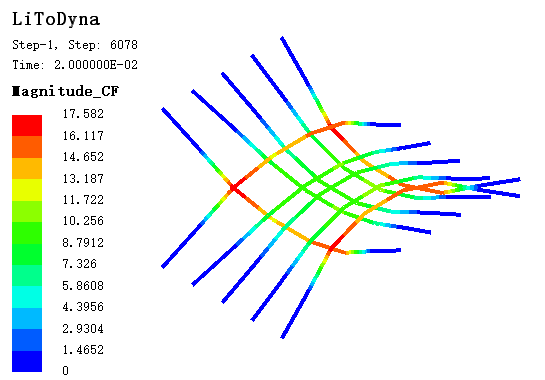

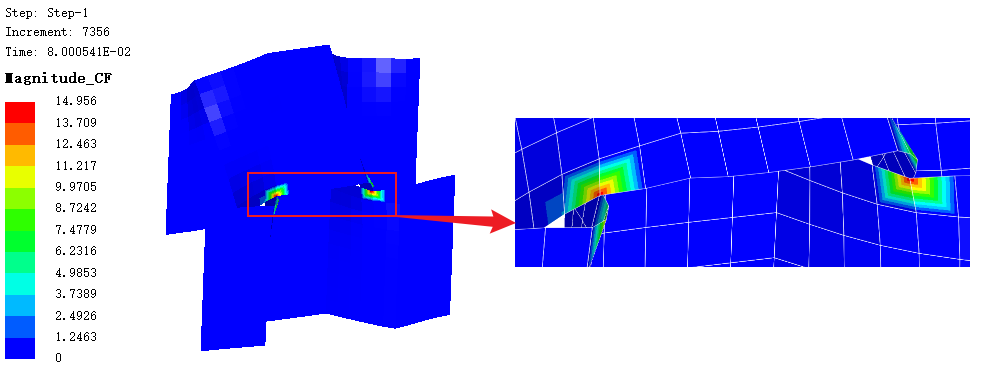

接触力云图

LiToDyna将继续在显式动力学领域深耕，为航空航天、车辆安全、武器工程等领域提供更精准、更可靠的仿真工具。励颐拓团队秉承独立自主路线，致力于打造国产自主可控的CAE仿真软件。团队会持续关注显式动力学问题，开发更多相关模块，提供冲击动力学问题的系统性解决方案。
