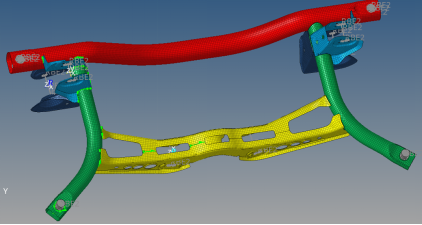

导读：上一篇文章，《汽车底盘扭力梁HyperWorks网格/刚强度/模态疲劳分析》笔者基于 HyperWorks对扭力梁仿真进行实例解析，结合关键仿真结果图片，从网格划分基础工作切入，系统拆解本体刚度、剪切中心、扭转疲劳及模态特性的仿真流程与结果，为汽车底盘部件研发提供技术参考。本文再次基于 HyperWorks平台，系统解析副车架从网格划分到动刚度仿真的全流程，结合工程背景与理论基础阐述各环节的分析价值与结果解读方法。为此，我在仿真秀官网还录制了视频教程，欢迎读者朋友试看和收藏，详情见后文。 副车架作为汽车底盘的核心承载部件，承担着连接车身、悬架系统与动力总成的关键功能，其结构性能直接决定整车的安全性、操控稳定性与乘坐舒适性。随着汽车工业对轻量化与性能平衡的要求不断提升，采用有限元仿真技术开展副车架的多维度性能验证成为研发核心环节。从理论层面看，仿真技术的应用本质是实现了工程问题的数学可视化与物理可预测性，通过将复杂结构转化为可求解的数值模型，打破了传统“经验设计 - 物理校验” 模式的局限性，构建了 “理论建模 - 数值求解 - 性能优化” 的科学研发闭环。网格划分是有限元仿真的前置核心步骤，其质量直接决定计算结果的准确性与可靠性。副车架结构包含复杂的焊接接头、安装接口与薄壁特征，若网格存在扭曲、畸变或拓扑缺陷，会导致应力集中计算失真、刚度结果偏差等问题，甚至引发求解不收敛。在汽车研发中，网格质量控制是规避仿真与实车测试偏差的关键前提，也是实现结构优化的基础。网格划分的本质是连续体结构的离散化数学处理，其理论基础源于有限元方法的核心思想 —— 将连续的弹性力学问题转化为离散单元的矩阵方程组求解。从数学角度看，网格单元的几何特征直接影响偏微分方程近似解的收敛性：单元最小角度决定了插值函数的逼近精度，长宽比则关联矩阵条件数的稳定性，这与数值分析中 “病态矩阵导致求解失真” 的理论一致。本次采用的混合网格技术，更是计算精度与效率平衡理论的典型应用。对关键区域的细化网格遵循“误差梯度匹配原则”—— 在应力梯度较大区域加密单元，使数值解更快收敛至真实解；非关键区域的简化网格则基于 “能量等效原理”，在保证整体刚度矩阵精度的前提下降低计算规模。这种策略既符合有限元误差估计理论（单元尺寸与误差呈幂函数关系），又解决了工程中 “精度需求与计算成本矛盾” 的核心难题。在本次仿真研究中，基于 HyperWorks 平台，创新性地采用混合网格划分技术。对副车架关键承载部位，如弹簧臂安装接口、控制臂连接点等应力集中区域，实施精细化网格划分策略；对于非关键区域，则采用适度简化处理，以平衡计算精度与效率。在网格质量控制方面，严格遵循单元角度、长宽比等几何约束条件，确保网格单元无明显扭曲变形，从而构建了高精度、高可靠性的离散化有限元分析模型，为后续力学性能仿真奠定坚实基础。该图为 HyperWorks 中生成的副车架网格划分三维模型，采用蓝色与红色 区分网格密度：红色 区域（弹簧臂安装接口、控制臂连接点）为细化网格，单元尺寸 2mm，网格数约 8200 个；蓝色 区域（副车架本体非承载部位）为简化网格，单元尺寸 5mm，网格数约 5997 个。图右下角标注网格质量参数：单元最小角度 72°，最大长宽比 3.2，均满足汽车结构仿真网格质量标准（最小角度≥60°，长宽比≤5）。副车架安装点的静刚度作为影响悬架系统定位参数稳定性的关键因素，其性能表现直接关联车辆动力学特性。在车辆转向与制动工况下，前束杆、外倾杆等连接接口需承受复杂的横向与纵向动态载荷，若安装点静刚度未能达到设计要求，将导致悬架定位参数发生不可控偏移，进而引发 轮胎异常磨损、转向响应迟滞等系统性故障。弹簧臂安装接口的静刚度特性则对车身姿态控制具有决定性作用，是实现车辆操控稳定性与乘坐舒适性动态平衡的核心设计参数。因此，开展副车架静刚度仿真分析的核心目标，在于量化评估各关键接口在静态载荷工况下的抗变形能力，确保其性能指标严格符合底盘系统的工程设计规范与性能优化目标。静刚度仿真的理论价值体现在结构力学与车辆动力学的跨学科融合验证。从结构力学角度，安装点刚度本质是单元刚度矩阵组装后，特定自由度的载荷 - 位移关系量化（K=F/Δx），其仿真结果直接验证了“结构拓扑 - 材料属性 - 刚度特性” 的理论映射关系。对于悬架系统而言，该分析更是多体动力学理论的前置验证 —— 悬架定位参数的稳定性依赖于安装点的刚度支撑，这与 “多体系统约束刚度决定运动精度” 的理论一致。此外，静刚度的差异化设计（如外倾杆接口刚度高于弹簧臂接口），是性能平衡理论的工程实践。根据车辆动力学理论，操控性需求高刚度抑制参数偏移，舒适性需求适度柔性缓冲冲击，仿真通过量化不同接口的刚度阈值，为“矛盾目标的理论最优解” 提供了数值依据，打破了传统设计中 “经验权衡” 的局限性。本次采用约束法开展线性静力学分析，通过施加单位载荷获取各安装点的刚度特性，结果如下表所示：位置 | 刚度仿真结果 | 工程评价 |
前束杆安装接口 | 19.025KN/mm | 满足转向系统定位精度要求，可有效抑制车轮前束变化 |
外倾杆安装接口 | 21.69KN/mm | 刚度表现优异，能稳定车轮外倾角，提升侧倾工况下的操控稳定性 |
弹簧臂安装接口 | 17.3KN/mm | 符合舒适性与操控性的平衡需求，避免路面冲击直接传递至车身 |

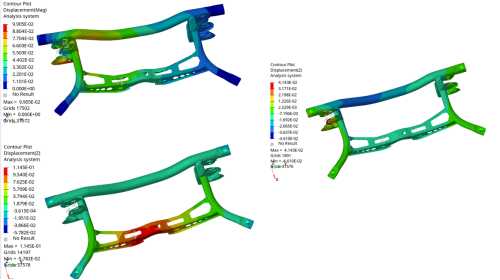

从位移云图可见，各接口最大 Z 向位移为 1.145×10⁻¹mm（弹簧臂安装区域），变形分布均匀，无局部过度变形现象，印证了刚度设计的合理性。经分析发现，弹簧臂安装区域出现最大位移响应，该极值点以红色圆形标记，对应位移量为 0.1145mm。前束杆安装接口与外倾杆安装接口区域分别以黑色虚线框标识，其中前者位移响应约 0.099mm，呈现显著的绿色 色谱特征；后者位移量约 0.0414mm，对应蓝色 色谱区域。此结果与前文刚度测试数据中 "外倾杆接口具备最高刚度、最小位移响应" 的结论形成良好的实验验证一致性。静强度是副车架抵御静态载荷破坏的能力，直接关系行车安全。汽车行驶过程中，双轮颠簸工况（Two-wheel bump）是副车架承受载荷最严苛的场景之一 —— 当车辆通过凸起路面时，悬架系统将地面冲击力传递至副车架，导致其承受多向复合载荷。采用惯性释放法而非传统约束法，是因为该方法可模拟副车架在整车中的 "浮动" 支撑状态，更真实地反映无刚性约束下的应力分布特征，避免约束边界条件带来的计算误差。惯性释放法的理论内核是达朗贝尔原理在静力学仿真中的延伸应用—— 通过引入惯性力平衡外载荷，将动态载荷工况转化为等效静态问题，这一过程严格遵循 “动静法” 的力学逻辑，解决了传统约束法中 “人工边界导致应力集中失真” 的理论缺陷。其本质是构建了更贴近整车实际的 “无约束边界力学模型”，使应力分布结果更符合结构真实受力传递路径。强度评价则直接对接材料力学强度理论：本次采用的 von Mises 应力对应第四强度理论（形状改变比能理论），该理论适用于低碳钢等塑性材料，通过比较计算应力与屈服强度的差值，量化安全裕量。仿真结果中 “最大应力远低于屈服强度” 的结论，从数值层面验证了结构设计满足 “极限工况下不发生塑性变形” 的理论要求，为安全设计提供了坚实的力学理论支撑。本次仿真模拟双轮颠簸工况，对副车架前后安装点、前束杆、外倾杆及弹簧臂接口施加三维载荷（FX/FY/FZ），左侧与右侧载荷呈对称分布（如弹簧臂接口 Z 向载荷均为 - 2500N），符合实际路面冲击的受力特征。强度结果显示，副车架最大 von Mises 应力为 449.7MPa，远低于常用低碳钢材料的屈服强度（约 250MPa），且应力集中区域主要分布于安装点加强板处，与结构受力传递路径一致。最小应力值仅 1.319×10⁻¹²MPa，应力分布梯度合理，表明结构不存在过度设计或薄弱环节，满足极端工况下的强度安全裕量要求。左图为 von Mises 应力云图（配色：蓝色→红色表示应力 0-500MPa），红色 区域标注最大应力位置（前安装点加强板），旁注应力值 449.7MPa；右图为载荷施加示意图，用黑色箭头标注各接口载荷方向，旁注数值：前束杆接口 FX=1200N、FY=-800N，外倾杆接口 FX=-1000N、FY=900N，弹簧臂接口 FZ=-2500N，直观体现双轮颠簸工况下的对称载荷分布。模态特性是结构固有的振动属性，副车架的固有频率若与发动机激励频率（通常 50-300Hz）或路面颠簸频率重叠，会引发共振现象，导致结构疲劳失效、振动噪声传递至座舱等问题。因此，模态分析的核心目的是识别副车架的固有频率与振型，确保其避开整车关键激励频率区间，为 NVH（噪声、振动与声振粗糙度）性能优化提供依据。模态分析的理论基础是结构振动的特征值问题—— 通过求解刚度矩阵与质量矩阵构成的特征方程（Kφ=λMφ），得到的固有频率（λ=ω²）与振型（φ）是结构的固有属性，其结果严格遵循 “模态正交性原理”。这一原理确保了各阶模态相互独立，为后续振动响应叠加分析提供了理论依据。从振动控制理论看，模态分析实现了共振机理的可视化与可预测性。根据强迫振动理论，当激励频率接近固有频率时，会产生“位移放大效应”（放大系数 β=1/√[(1-(ω/ωₙ)²)²+(2ξω/ωₙ)²]），仿真识别的重叠频率区域（9 阶、10 阶）正是基于该理论的风险预警。同时，振型分析揭示了 “低阶整体振动、高阶局部振动” 的规律，符合 “结构振动能量集中于低阶模态” 的理论认知，为针对性优化提供了明确方向。此外，模态分析与 NVH 性能的关联体现了声学 - 结构耦合理论—— 结构振动通过安装点传递至车身，激发座舱空气振动产生噪声，模态频率的合理匹配可从源头切断振动传递路径，这是 “主动减振” 理论在底盘设计中的核心应用。本次模态分析识别出 6 阶关键模态（7-12 阶），固有频率分布如下：

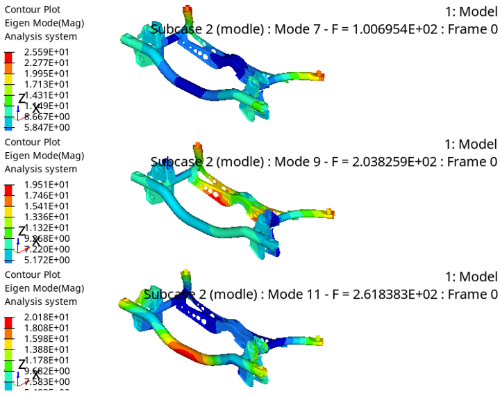

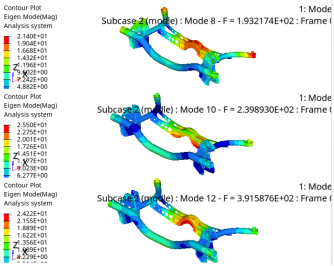

从振型云图可见，低阶模态（7-9 阶）以整体弯曲、扭转振动为主，高阶模态（10-12 阶）表现为局部板件的小幅振动。结合整车激励特性分析，100-300Hz 区间内的模态频率与四缸发动机二阶激励频率（约 150-250Hz）存在部分重叠风险，需通过加强板优化或结构拓扑调整提升 9-10 阶固有频率，避免共振发生。包含 3 个子图（7 阶、9 阶、12 阶）：7 阶振型图用绿色箭头标注 “整体弯曲方向”（副车架中部向下凸起），旁注 “100.695Hz”；9 阶振型图用红色箭头标注 “扭转方向”（左右两端反向旋转），旁注 “203.826Hz”；12 阶振型图用蓝色箭头标注 “局部振动区域”（后安装点连接板），旁注 “391.588Hz”。动刚度反映结构在动态载荷下的变形抵抗能力，是评价振动传递特性的核心指标。副车架安装点的动刚度直接影响路面振动向车身的传递效率—— 动刚度不足时，低频振动易通过安装点传入座舱，引发地板共振与座椅振动；高频振动则会加剧噪声辐射。IPI（Input Point Inertance，原点加速度导纳）法是动刚度分析的主流技术，通过测量激励点的加速度响应计算动刚度，相比位移测量更具工程可操作性。（二）理论意义：频域动力学与振动传递路径的量化解析 动刚度分析的理论本质是频域内结构阻抗特性的量化，其定义为动态载荷与位移响应的比值（kd=F/Δ(ω)），而 IPI 法通过加速度响应（a=ω²Δ）推导动刚度（kd=4π²f²/a），是 “位移 - 加速度 - 频率” 三者关系的理论转化，这一过程严格遵循振动动力学的频域分析原理。从振动传递理论看，动刚度是传递函数优化的核心参数。根据机械振动传递路径理论，振动从底盘到车身的传递效率取决于安装点的动刚度特性：在低频段（50-200Hz），高动刚度可抑制刚性振动传递；在中高频段（200-550Hz），合理的刚度梯度可避免共振放大。本次仿真得到的 “X 向动刚度高于 Z 向” 的结果，符合 “横向载荷主导转向稳定性，需更高动刚度” 的理论设计原则，为振动传递路径的精准控制提供了数值依据。此外，IPI 法的应用体现了测试与仿真融合的理论优势—— 其原理与实验模态分析中的激振测试一脉相承，仿真结果可直接与物理测试数据对比校准，形成 “理论建模 - 仿真预测 - 实验验证” 的闭环，这是现代汽车 NVH 开发的核心理论方法。本次采用频响分析结合 IPI 原点法，在 50-550Hz 频率范围内对副车架前安装点施加单位激励，通过加速度响应计算动刚度。根据公式k_d = (4\pi^2f^2)/a（其中 f 为频率，a 为加速度响应），得到 X 向与 Z 向动刚度曲线：
本次基于 HyperWorks 的副车架多维度仿真，系统验证了结构的网格质量、静力学性能、模态特性与动态响应。从结果来看，各安装点静刚度满足操控性要求，极端工况下的静强度具有充足安全裕量，模态频率整体避开主要激励区间，动刚度指标符合 NVH 设计标准。从理论层面看，本次仿真构建了汽车底盘结构多维度性能验证的理论框架，其核心价值体现在三方面：实现工程问题的理论可视化：通过离散化建模、力学方程求解，将抽象的 “刚度 - 强度 - 振动” 关系转化为可量化的数值与图像结果，使传统依赖经验的设计环节具备了明确的理论依据，推动汽车工程从 “经验驱动” 向 “理论驱动” 转型。构建多学科理论融合的分析体系：整合了结构力学、车辆动力学、振动声学等多学科理论，通过网格划分的离散化理论、惯性释放法的动静法原理、模态分析的特征值理论等，形成了 “结构 - 载荷 - 性能” 的完整理论映射链，为复杂底盘部件的性能优化提供了跨学科解决方案。奠定轻量化与性能平衡的理论基础：仿真结果量化了 “结构拓扑 - 材料用量 - 性能指标” 的关联关系，为拓扑优化等轻量化技术提供了理论输入。如结合拓扑优化理论（在给定空间内优化材料分布），可在保持刚度、强度等性能达标的前提下降低质量，这正是 “性能 - 重量” 平衡的理论最优解实现路径。一是提前识别结构薄弱环节，降低物理样机测试成本（传统研发需 8-10 个样品，仿真后仅需 2-3 个）；二是量化性能指标与设计参数的关联关系，为轻量化优化提供依据；后续可结合拓扑优化技术，在保持现有性能的基础上进一步降低副车架质量，实现 "性能 - 重量" 的最优平衡。2、副车架支架安装点静刚度仿真分析，包括局部坐标系建模、约束、加载及后处理读取；
3、副车架本体静强度仿真分析，即在loadcase载荷工况下，利用惯性释放法来仿真计算副车架本体的强度应力；
4、副车架本体模态频率及振型的仿真分析；
5、副车架各安装点动刚度的仿真分析，方法为IPI原点法，分析类型为频响分析，包含各卡片的设置以及hypergraph中仿真曲线的详细处理。
