超单元方法是一种对整体模型中的局部或部分模型降阶（或缩聚）的一种方法，广泛用于大模型或相同模型的快速迭代求解优化计算。更重要的可以对外提供加密的模型，如某个产品要发给第三方，但是又不想让第三方知道自己设计的产品性能、材料参数等关键核心指标，此时采用超单元将非常有必要。举个例子，某电池包厂商，想知道在安装到车身后的碰撞性能，看是否会对电池包带来安全风险，此时主机厂可将其整车模型缩聚成超单元，或部分缩聚成超单元，再发给电池包厂商进行仿真验证，既达到了检验设计水平的目的，还实现了协同开发，一举多得。

一、OS超单元法适用场景

超单元方法适用多种场景和分析工况，可适用的分析工况有静力力、动力学（如正则模态、频率响应分析、随机振动、柔性体仿真等）。

在OS中超单元主要有CMS和CDS两种，其中CMS是Component Mode Synthesis的简称，为部件模态综合法；CDS是Component Dynamic Synthesis的简称，为部件动力分析综合法。

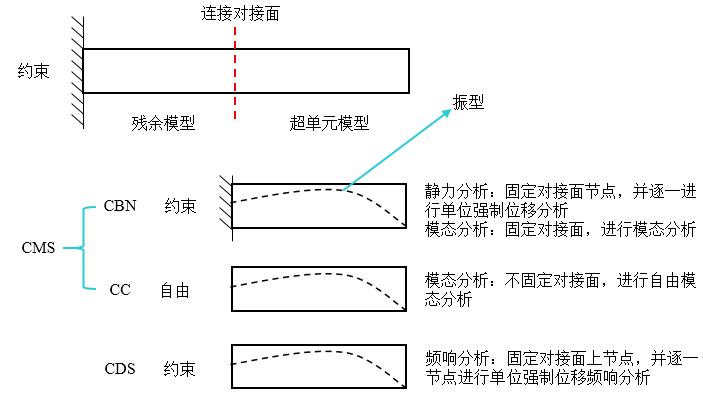

CMS超单元方法是以局部结构或系统的静态或动态（如静刚度、模态）的特性来表征子部件，进一步又可分为：

GUYAN：为静态缩聚，仅适用于静力学工况，可以得到高精度的分析结果；

CBN、CB、CC、GM：为动态缩聚，可适用于静力学、动力学工况。其之间的主要区别为缩聚边界的求解方法不同。

CBN：Criag-Bampton Nodal method的简称，界面为固定（约束）状态。

CB：Criag-Bampton method的简称，界面为固定（约束）状态。

CC：Criag-Chang method的简称，界面为自由状态。

GM：General-method的简称，界面可以是固定或自由组合。

CDS：界面为固定状态，且是以结构的动刚度矩阵来表征超单元，即需要对刚度矩阵求逆，耗费时间较长，但一旦超单元生成，在整体模型中求解非常快。仅适用于直接法频率响应分析工况，不可用于模态频响、瞬态分析及静力学分析工况等。

二、针对显式非线性超单元可以采用Lsdyna超单元，灵活适用在整车碰撞分析、电池包显式分析、船舶非线性计算等。
