二手17寸显示屏79元还包邮，忍不住把它拆了，看看里面电路是什么样的

做产品的小伙伴都知道咱这行要用的工具太多，要用的软件也有很多，要是有个双屏显示，工作起来就会很方便。由于囊中羞涩，咱抱着试试的态度，在拼夕夕上淘了一个二手17寸显示屏，心里想将就着用。

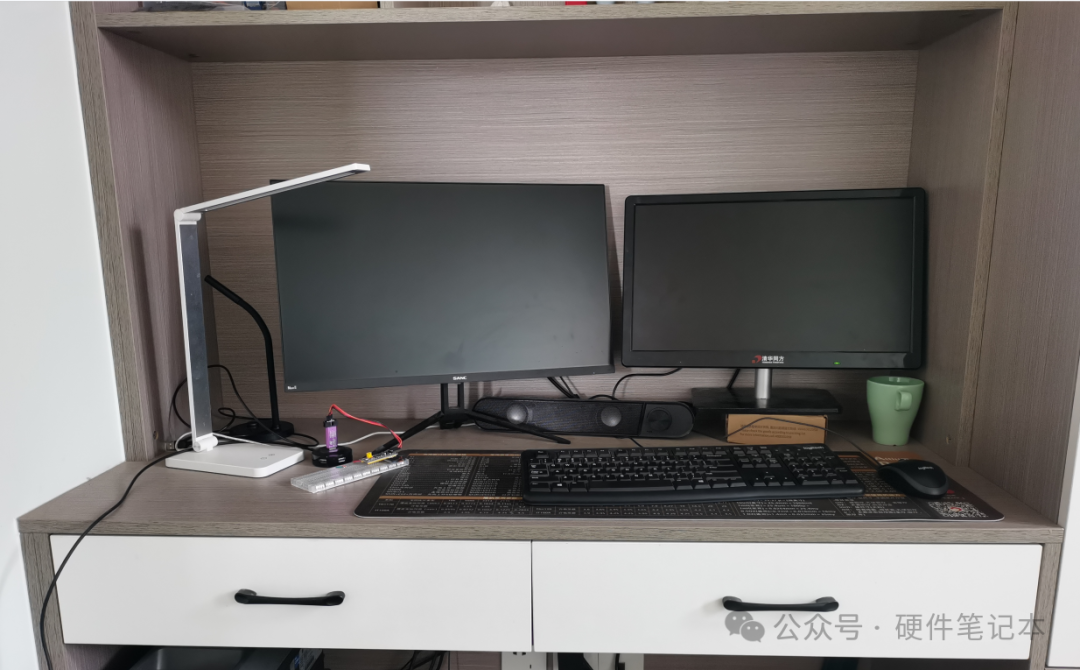

很快显示屏到货了，跟咱去年买的27寸屏放在一起，一大一小，还比较和谐。（左边为27寸，左边为刚买的17寸）

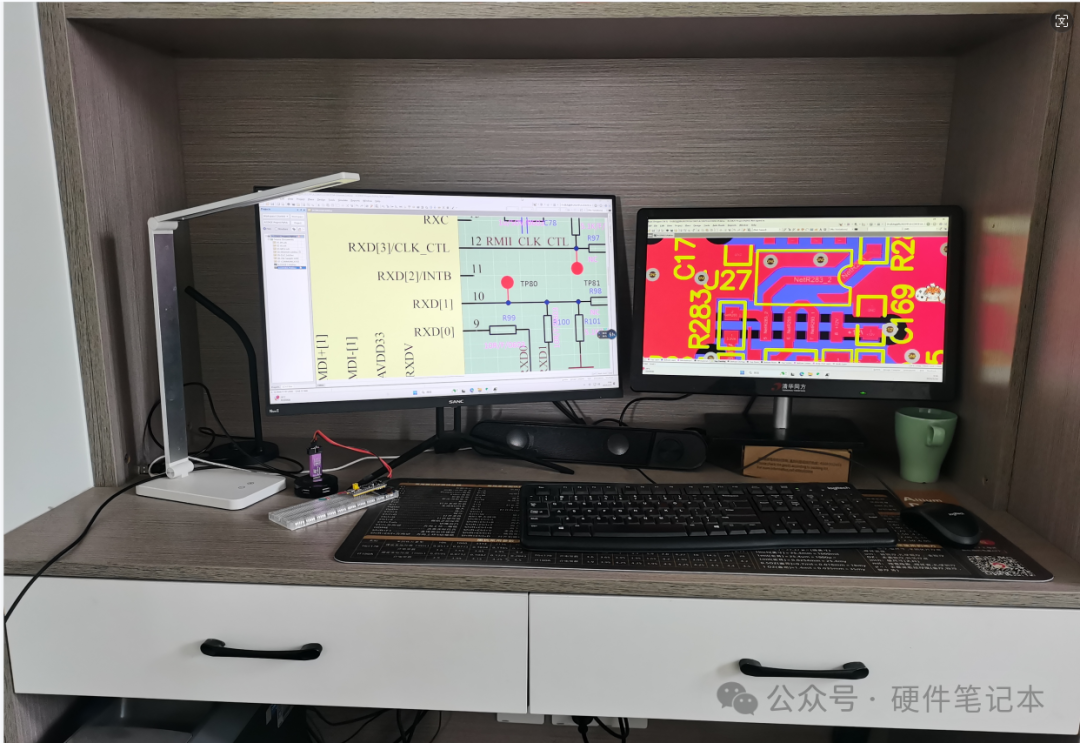

通电开机，左边显示原理图，右边显示PCB，这感觉就很爽，哈哈哈，接下来咱们把它拆开看看。

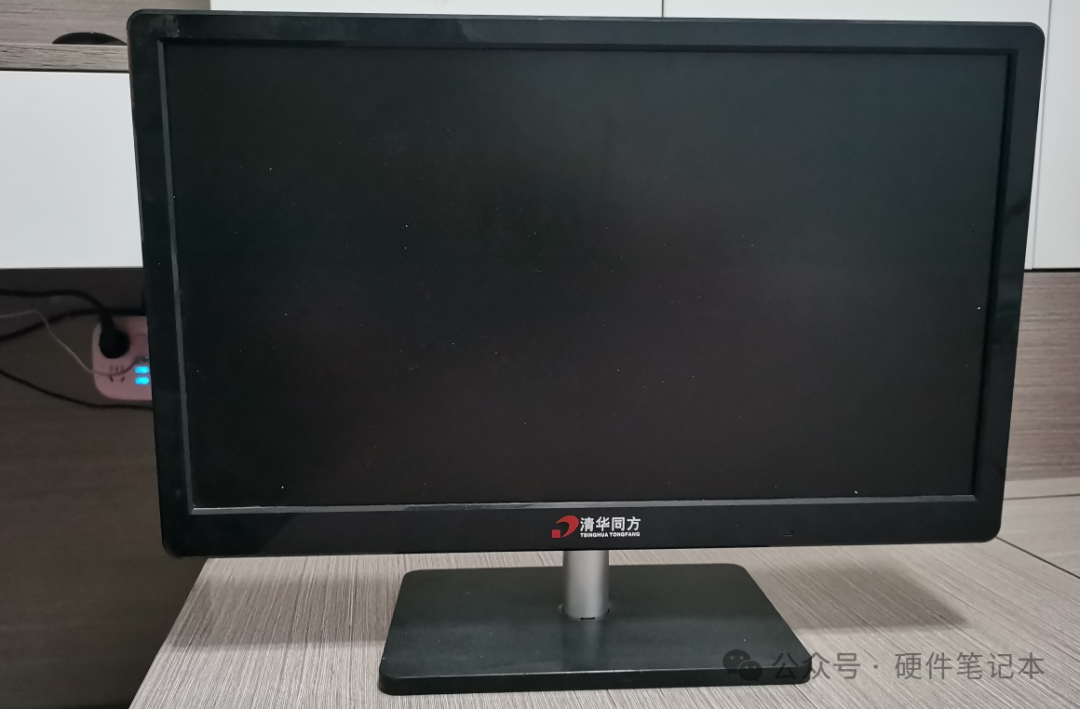

外观先来个特写，虽是二手的，但看起来还是比较干净。细心的小伙伴可能会发现这个牌子是清华同方，印象中这类显示屏在咱小学上微机电脑课的时候用的比较多，现在很少见到了。

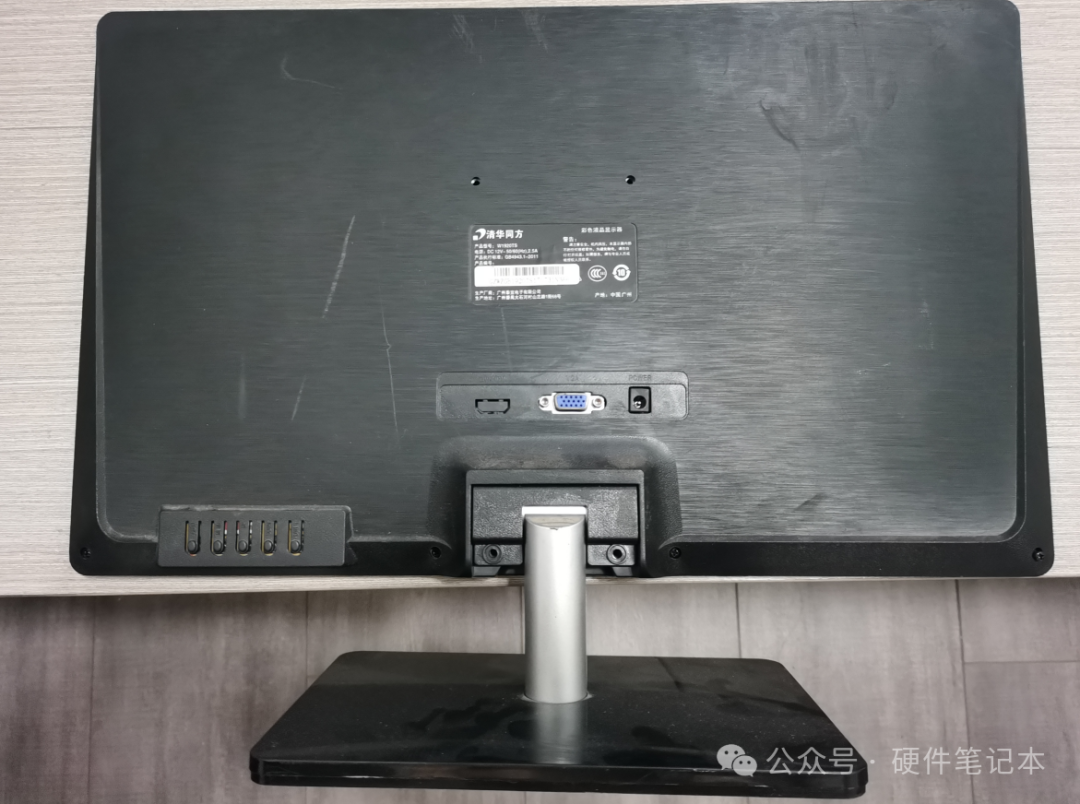

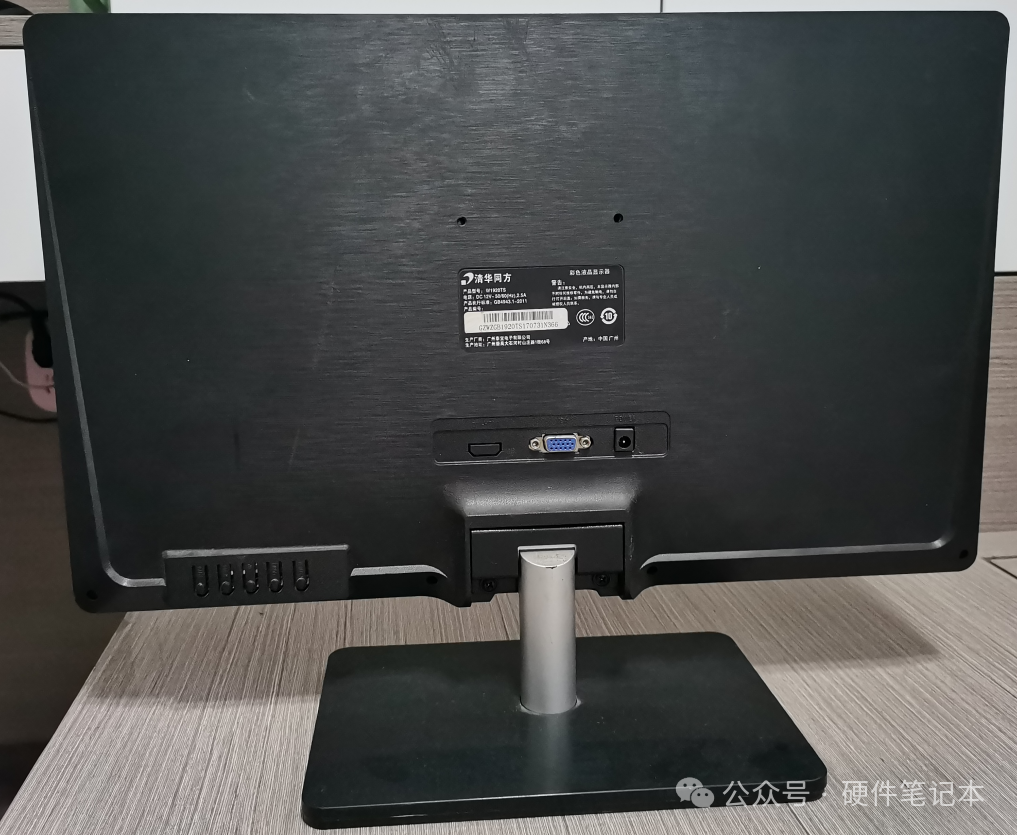

这是它的背面，左下方是按键，中间是VGA接口和DC 12V电源输入接口。

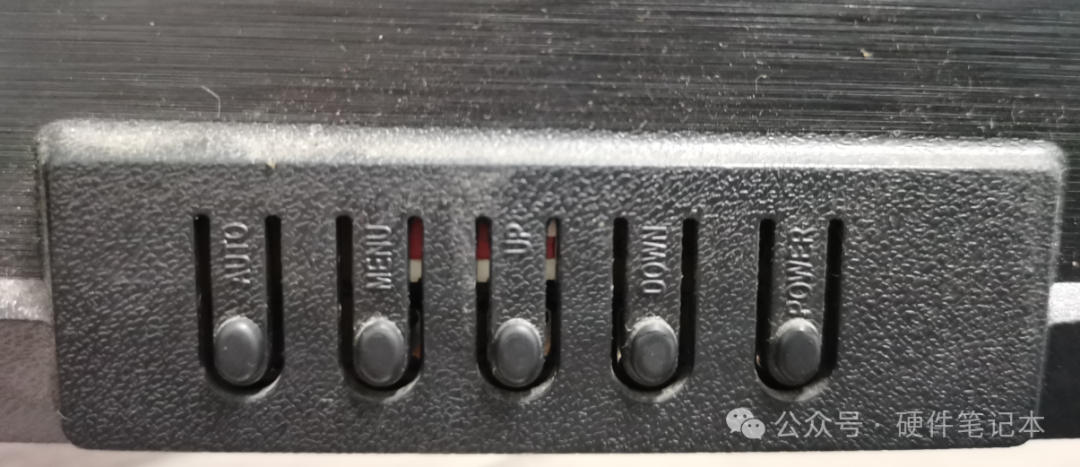

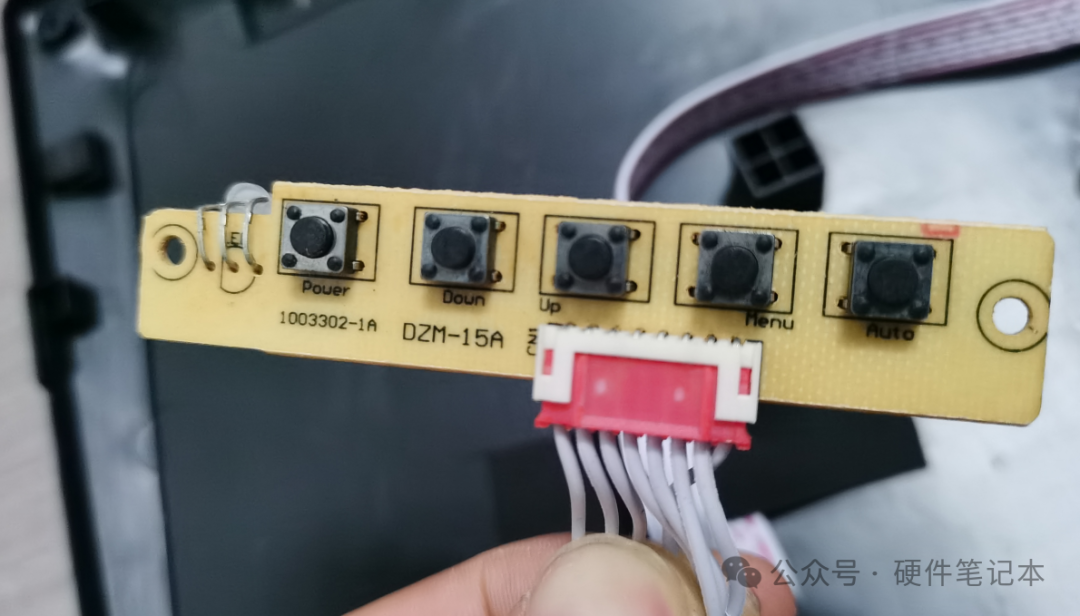

按键来个特写，按键是用活动的塑胶结构来代替的，可以节约少许成本。从左到右分别是AUTO（自动），MENU（菜单），UP（上），DOWN（下），POWER（电源开关机），一般显示屏都有这几个按键用来控制显示画面。

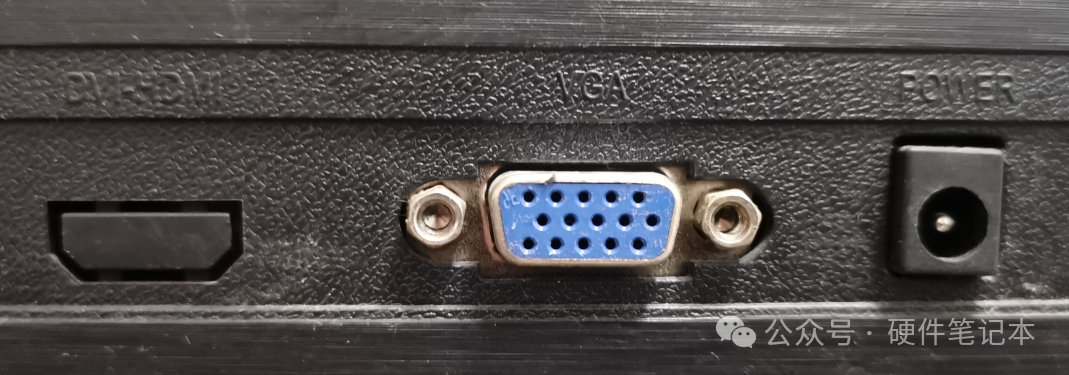

再看看显示接口，左边有被封住的、预留的DVI接口，中间是VGA接口，右边是POWER电源输入DC JACK 2.5mm。现在显示屏普遍用的都是HDMI接口，稍微好点的显示屏也有DP接口等等。

看了外观，咱们马上拆开看看里面是什么样子的。先用螺丝刀取下屏背面下方的四颗螺丝。

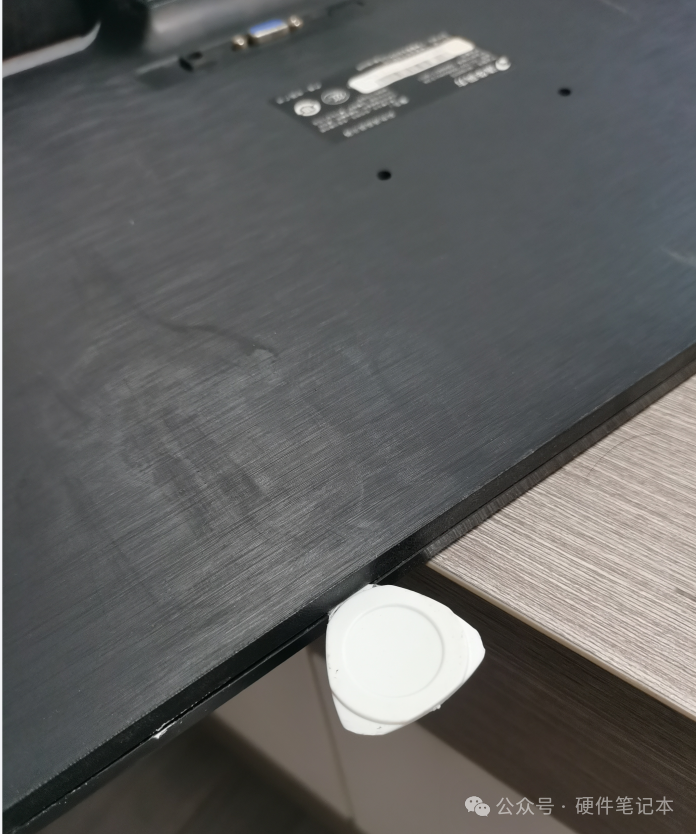

屏的固定采用卡扣的形式，然后用塑料拆机片轻轻将外壳撬开，不要太用力，过于暴力就会将塑料壳破坏，还原就难了。

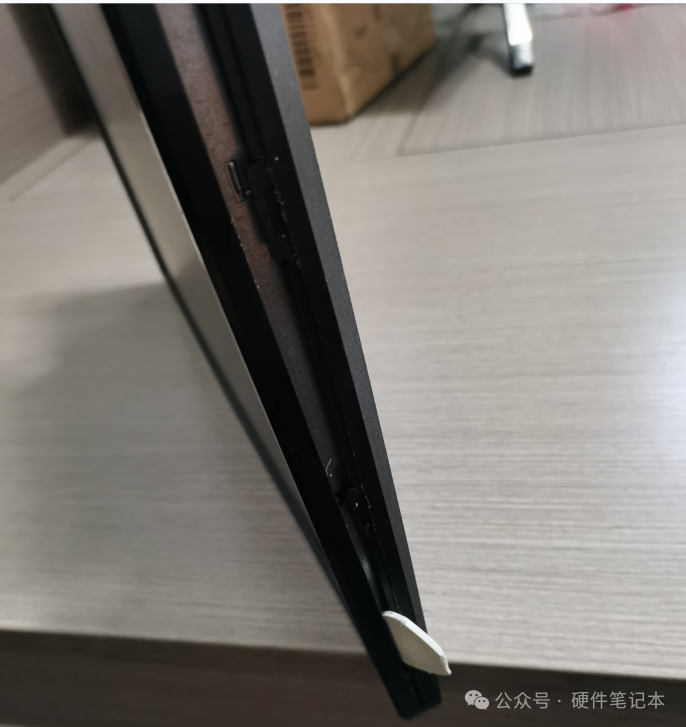

一点一点的，里面的屏渐渐漏了出来

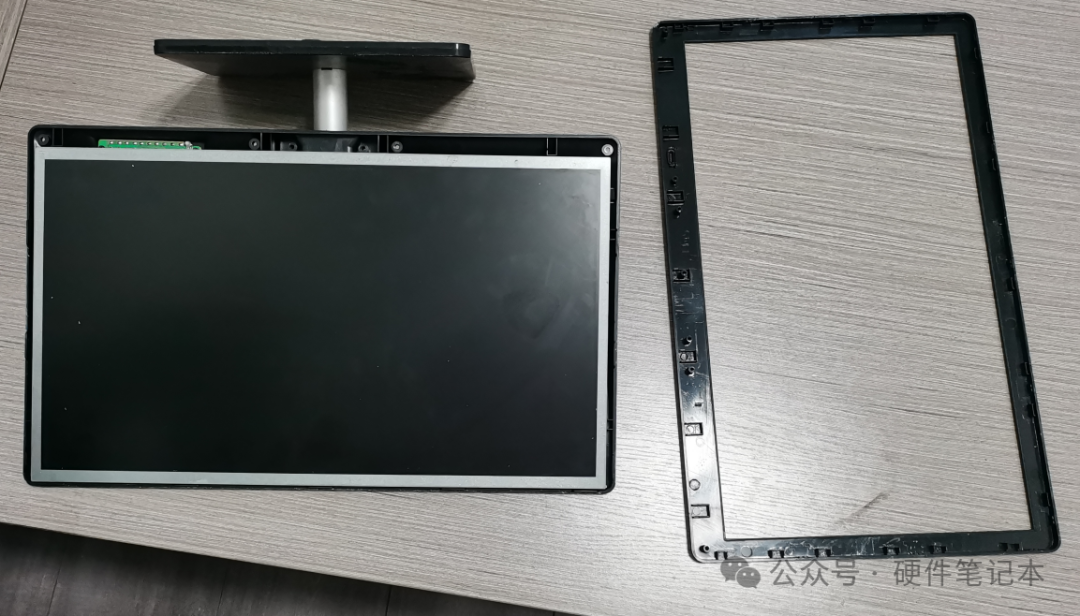

很快边框就给拆下来了

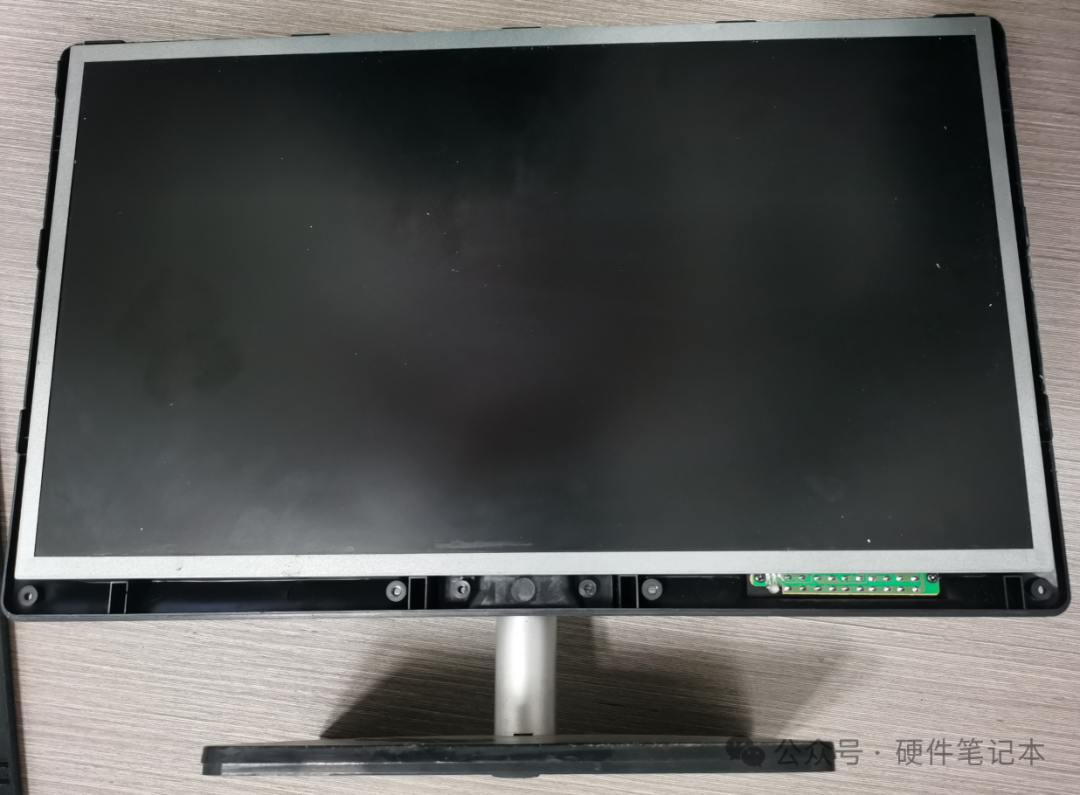

清晰的可以看到，屏是直接放在塑料外壳内的

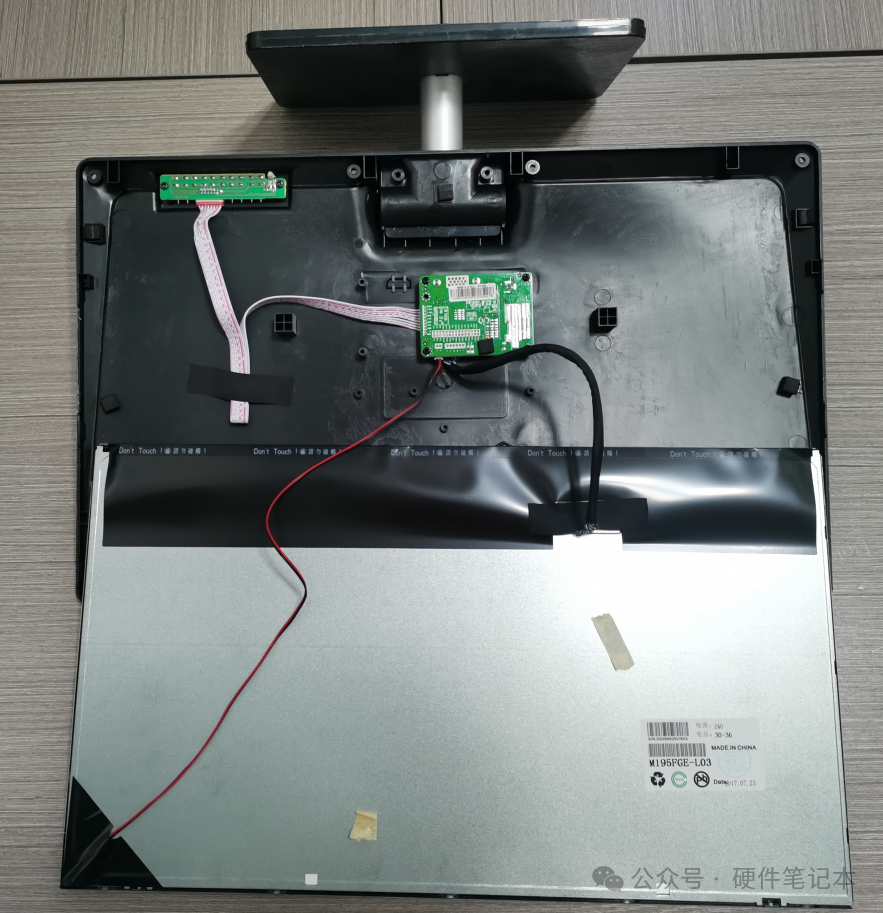

轻轻的将屏挪动，明显的可以看见中间的液晶屏幕驱动板，我们也叫AD板，左上角是按键板，一共有三根线，左上角是按键线，左下角是背光线，右边是屏线（一般是LVDS接口），总体看起来非常简单。

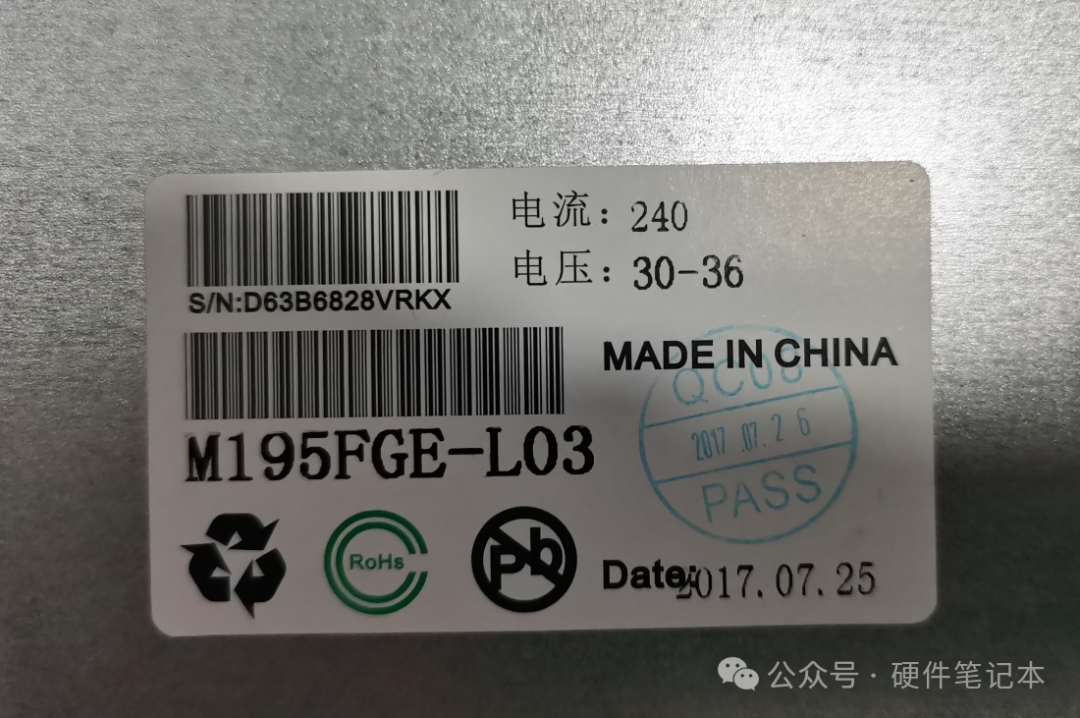

再看看这个屏上的标签，型号为M195FGE-L03，厂家是群创光电，他们做屏这块也是蛮久的了，价格在450元左右，毫无疑问，裸屏就是整个成本的大头了。可以看到这个屏背光的电流典型值是240mA，电压为30~36V。

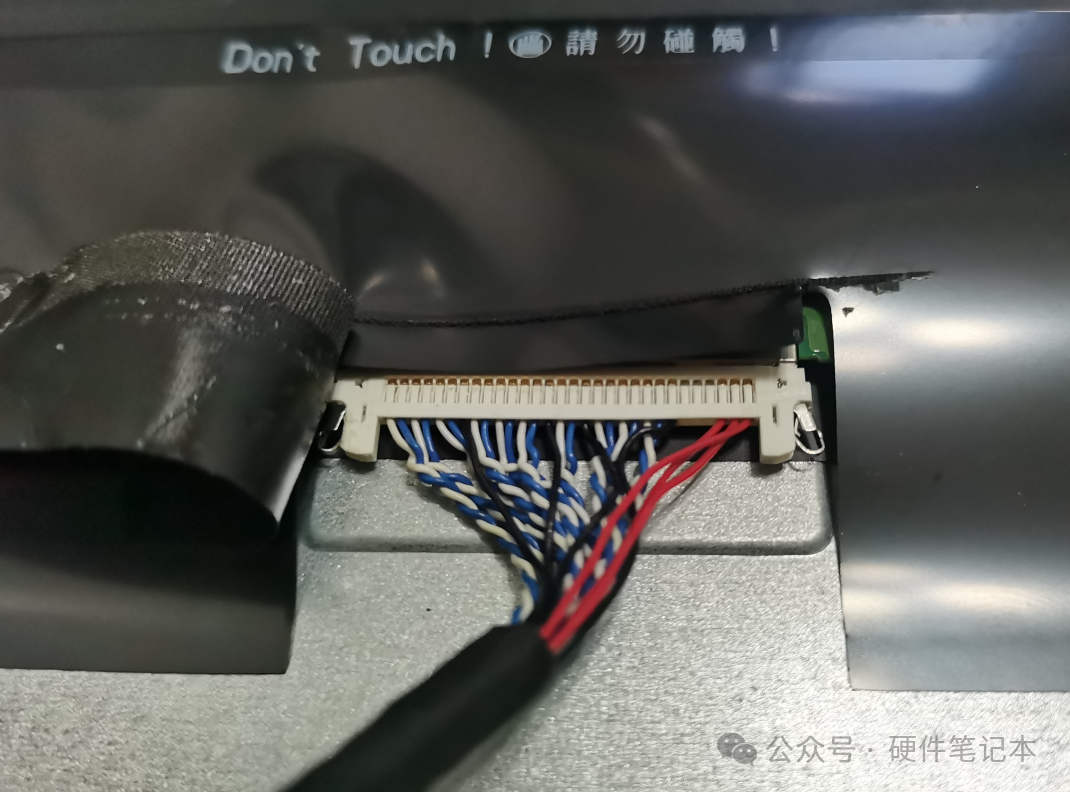

撕开醋酸胶布，可以清晰的看到屏的LVDS接口。

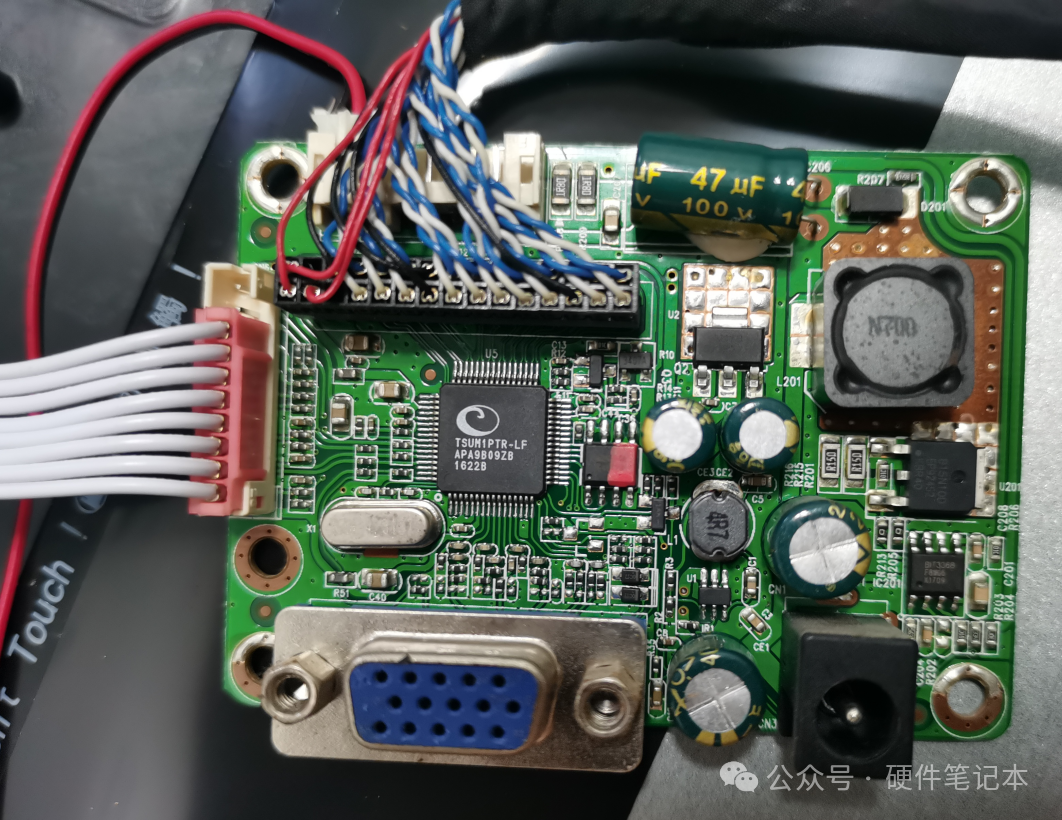

下面AD板，右边是DC电源输入，然后经过大电解电容进行稳压，然后经过DC/DC芯片和升压电感，给背光供电。左边经过一个降压DC/DC转为5V给屏端信号供电，之后再经过LDO转为3.3V和1.8V给主芯片供电。

左边是按键接口，上面是LVDS接口，下方是VGA接口，这些都由主芯片直接控制。

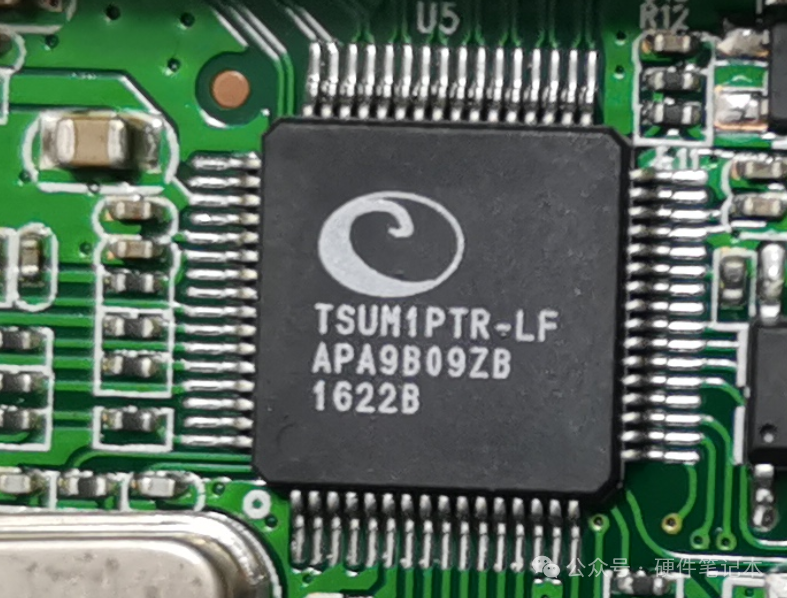

主芯片厂家是MStar（晨星半导体），是一个台资企业，芯片价格在5元左右。

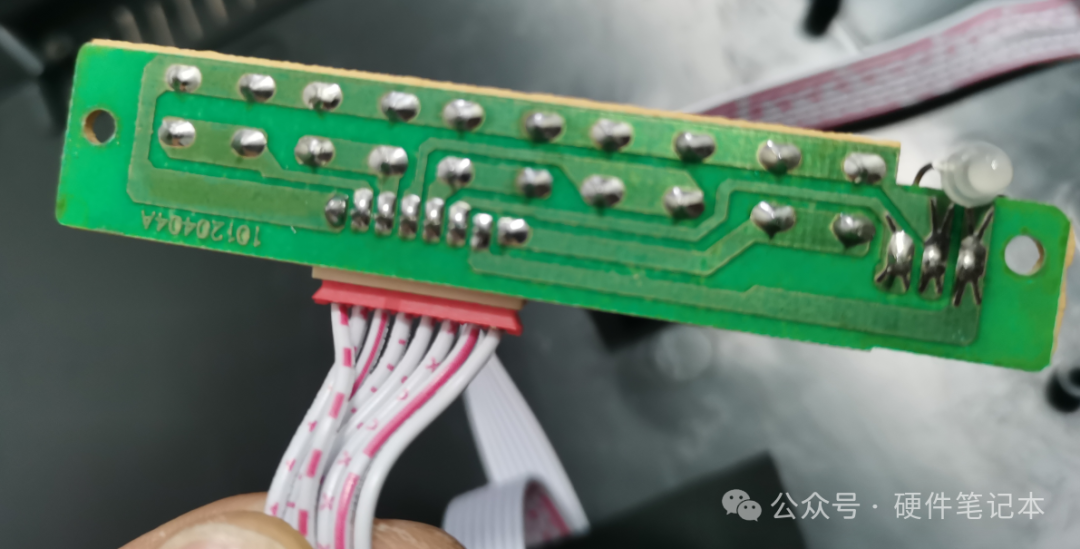

再看按键板，按键板是单面板，现在很少见到了，这个LED灯是直接弯过板子的，做工就很潦草。虽然只过一次波峰焊就好了，但灯还得单独把它扳弯。

电路基本都拆解完了，十分简单。我们再看看配件，一个电源适配器，这种一般都是DC12 3A的。这种价格估计10来块钱。

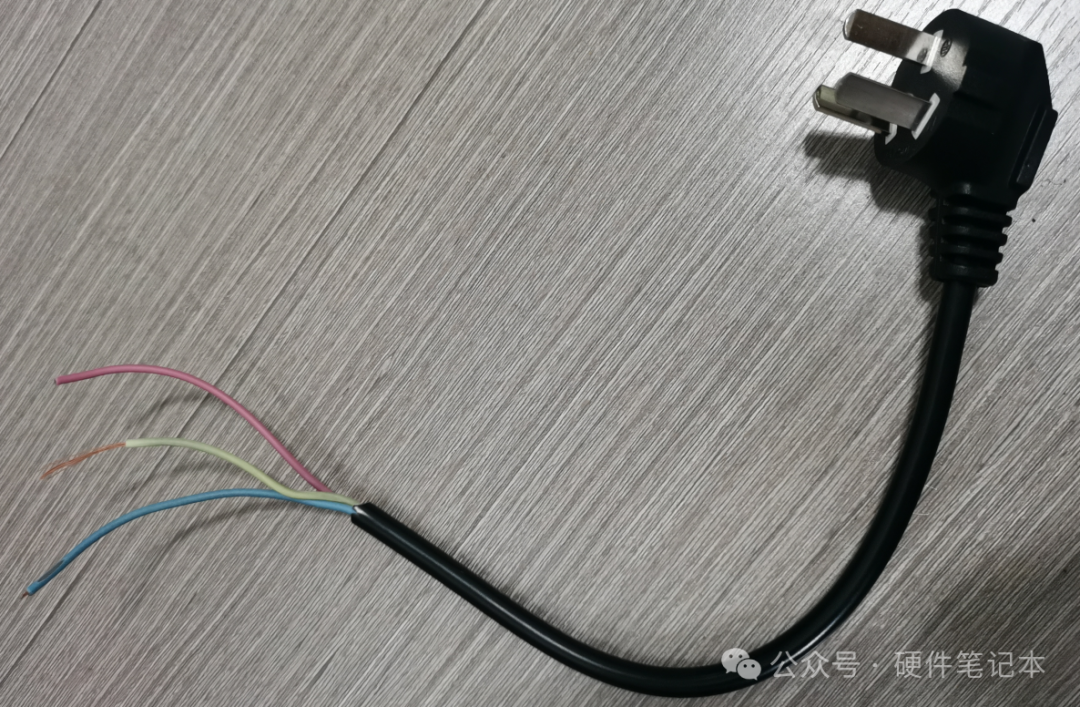

还有一根AC220V品字头电源线，跟适配器一起配套的，线摸起来特别软，我忍不住把它给拆了，果然，线表面的绝缘皮用手轻轻一扯就掉了，估计就值2块钱吧。还配有一根VGA线，接上了不好取，我就没拍照了。

总之，这个价格确实不贵，里面的电路和结构也都做的很简单，先将就用着吧。

今天的分享就到这里，如果大家喜欢类似的文章，可以评论区留言或微 信告诉我，咱后面再多输出一些。
