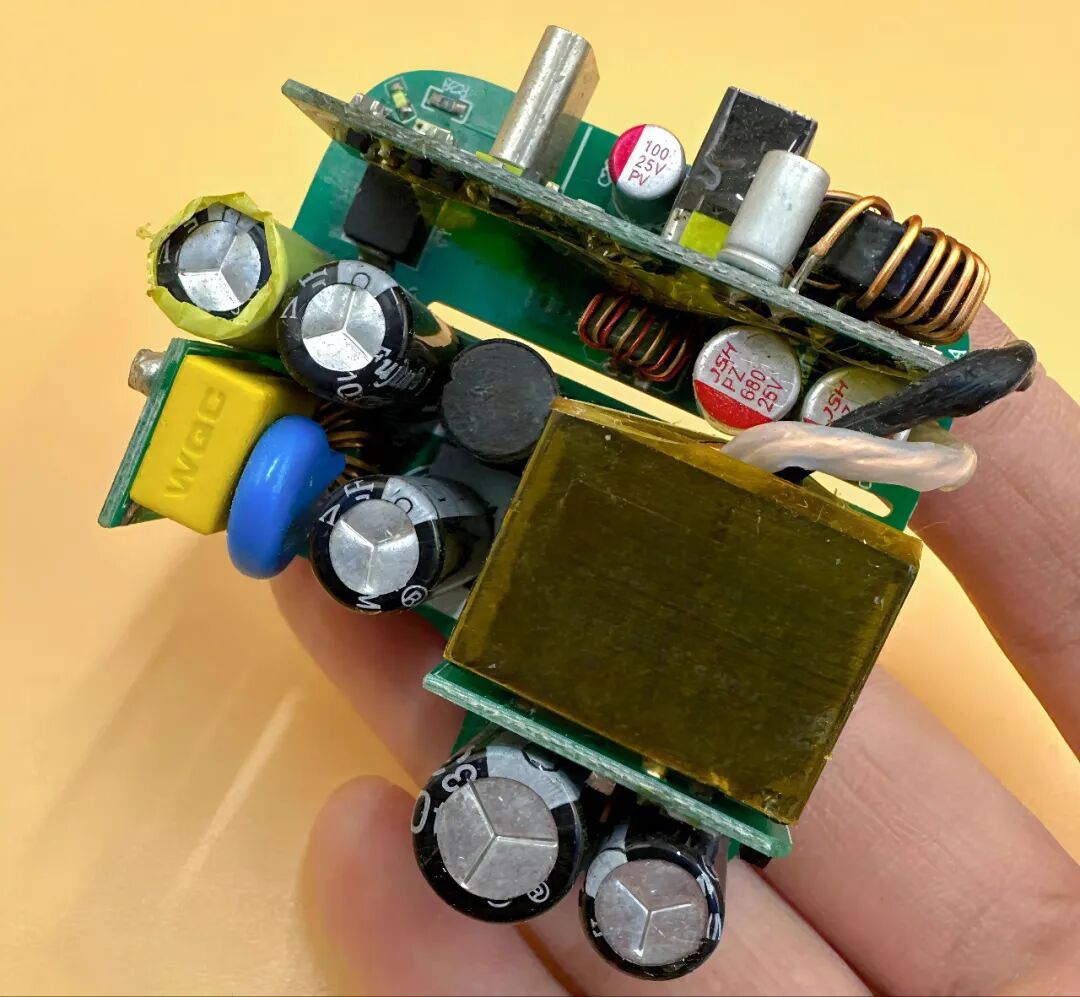

如果你正在从事快充、适配器、LED 电源、电视或电动工具等产品的开发，文中提供的一些设计思路和注意事项，不仅适用于氮化镓器件，也可为传统硅MOS管的驱动设计提供参考。
氮化镓（GaN）器件近年来应用广泛，与传统硅MOS相比，它在效率、开关速度和功率密度方面具备明显优势。但要充分发挥其性能，驱动电路的设计尤为关键。我们基于英诺赛科官方资料，对部分核心内容做了梳理和汇总，其中涉及的驱动原理、布局建议及设计要求等，对多种功率器件驱动开发都有借鉴意义。
为方便深入阅读，文末附有完整版PDF（共30页）的获取方式，有需要的工程师可以查看。
011
GaN的驱动特性

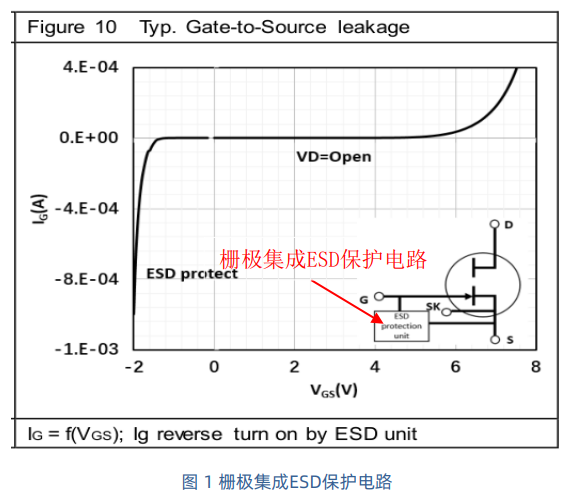

高压InnoGaN的栅极集成有ESD保护电路，可靠性更高。大部分产品的栅极持续耐压范围是-1.4V ~ +7V，栅极瞬态耐压范围是-20~+10V。有些型号还特别把负压耐受力提升到了-6V，更适合需要负压关断的大功率场景。

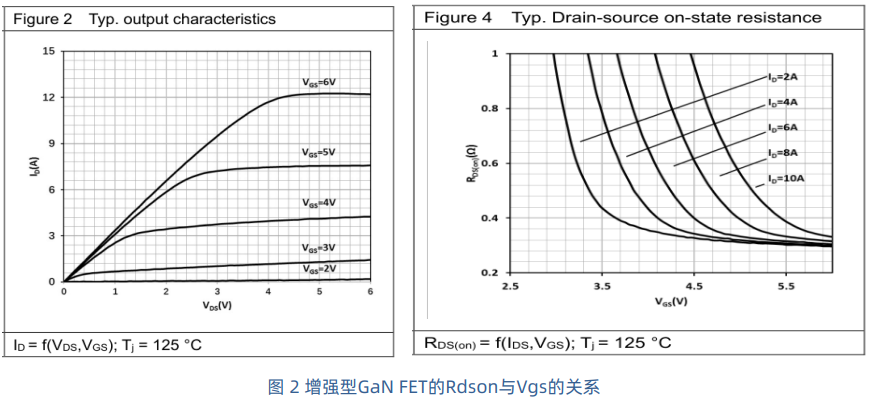

驱动电压高低直接影响导通电阻（Rdson）。一般来说，驱动电压越高，Rdson越小，通流能力越强。不过也别盲目往上加，综合考虑性能和可靠性，推荐工作电压设在6V~6.5V之间。
它和硅MOS管有不少相似之处，比如都是电压型驱动，都靠外置驱动电阻（Rg_ext）来控制开关速度。但也有几个关键区别：
栅极耐压和阈值电压（Vth）更低，意味着驱动回路要更小心处理，避免振荡；
推荐驱动电压是6V，比硅MOS常见的10-12V低。如果想直接用原来的控制IC，可能得额外加个降压电路或者换驱动芯片。
021
驱动电路怎么选？

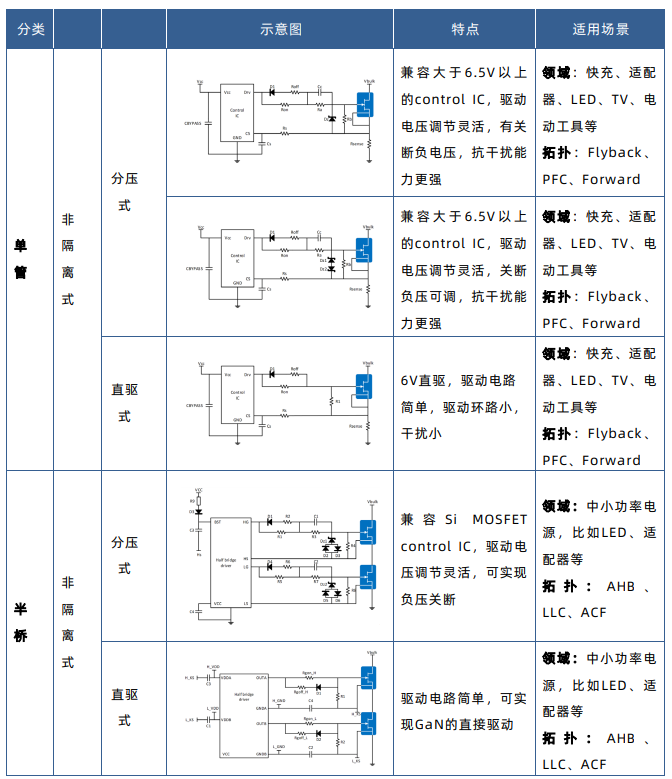

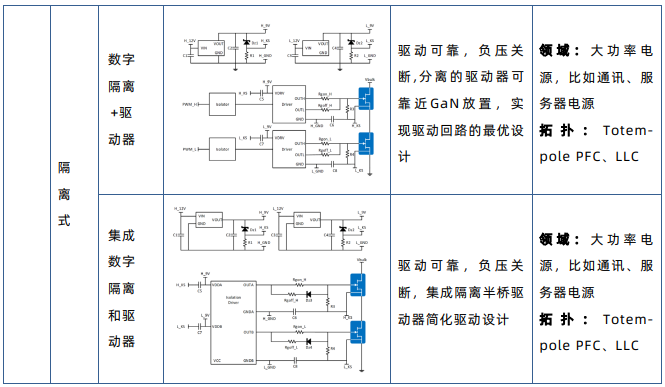

英诺赛科把驱动电路分成了几个大类，见下表：
简单来说：
单管分压式用的人最多，通用性强，适合改造现有方案；
直驱式更简单，适合用在空间紧凑、干扰要求高的地方；
半桥隔离式性能最好，但成本和复杂度也高，常见于高端大功率电源。
031
单管驱动设计细节

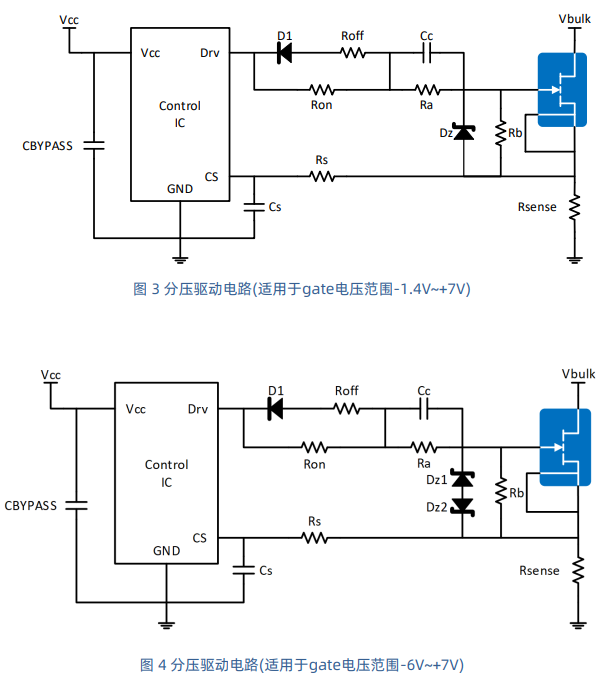

3.1、分压式驱动
这种电路的核心是通过电阻分压和电容加速，来实现可靠的开启和关断。
关键元件说明：
Ron：控制开通速度；Roff：控制关断速度；Dz：稳压管，钳位栅极电压；Cc：加速电容，帮助快速充放电；Rb：下拉电阻，一般取10-20kΩ。
设计注意事项：
Sense电阻：主功率回路在Sense电阻上产生的压降会影响驱动电压，计算时不能忽略；
Igss（栅极漏电流）：它会随温度上升而增加，设计时要按高温下的最大值来算；
Cc电容：这个电容很重要！容值太大会延长负压时间，太小又可能导致开关过程变慢、关断不及时。一般建议满足
稳压管建议选精度高（±2%）、温漂小的型号，比如ZD选6.2V，ZD1、ZD2选5.1V。

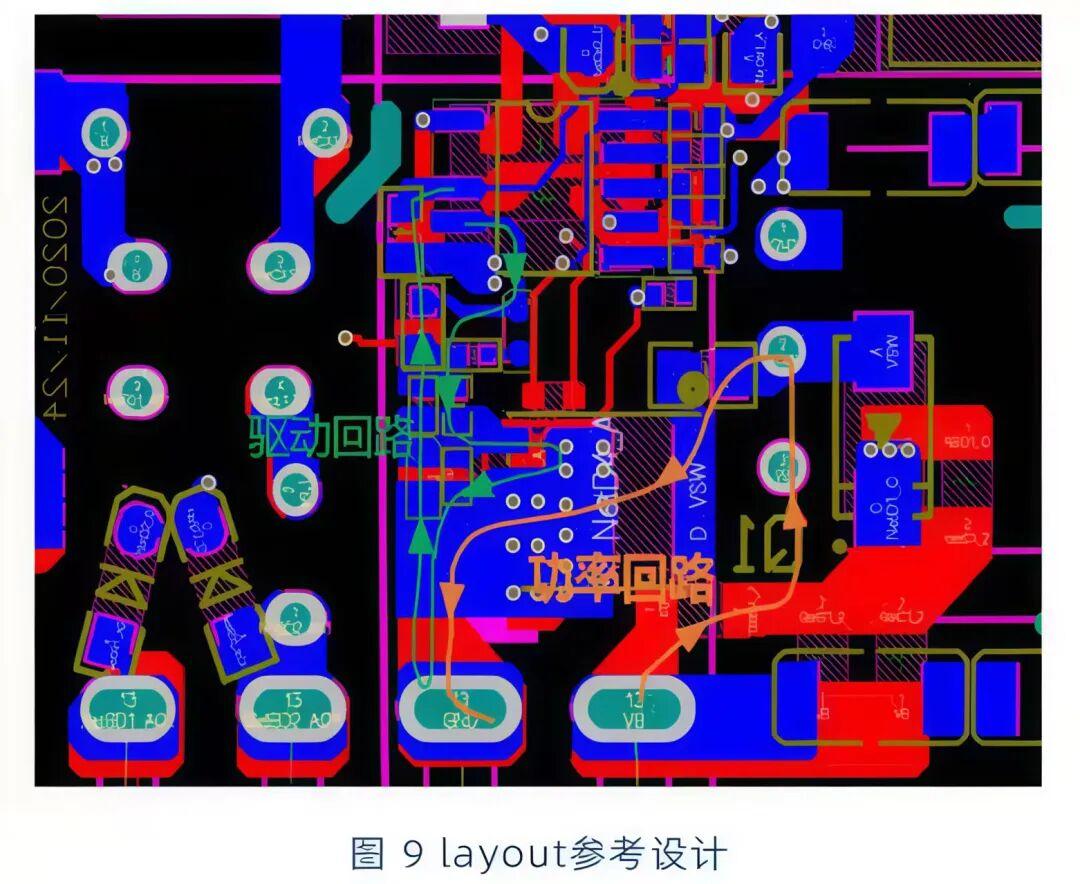

Layout方面也要特别注意：
驱动回路尽量短，控制IC的Drive脚靠近GaN放置；
驱动电路的电阻电容尽量贴近GaN；
避免驱动回路和功率回路重叠，防止干扰；
GaN的Source散热焊盘要大面积铺铜，帮助散热。

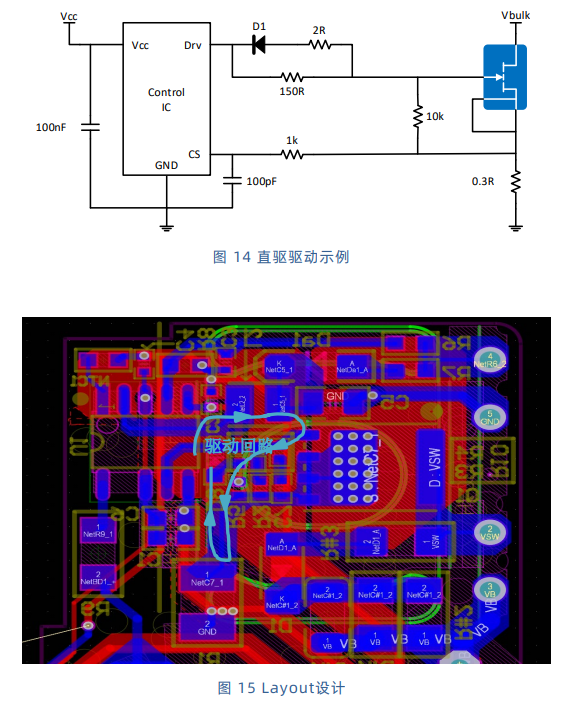

3.2、直驱式驱动
直驱方案更简单，但要注意：
最好选用输出6V的驱动IC；
Sense电阻的压降会导致驱动电压跌落，建议选带补偿功能的控制IC；
Igss同样会影响驱动电压，Ron推荐不大于330Ω。
041
半桥驱动怎么设计
半桥结构常用在LLC、ACF、AHB等拓扑中，搞不好容易上下管直通，所以驱动可靠性特别重要。

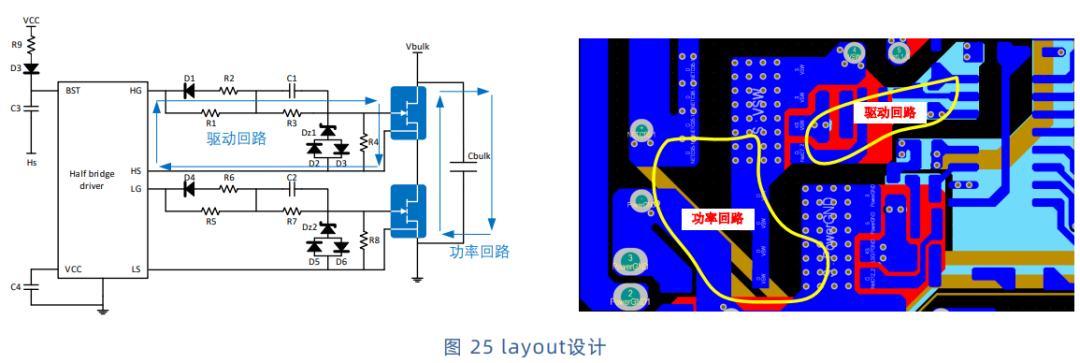

4.1、非隔离式驱动

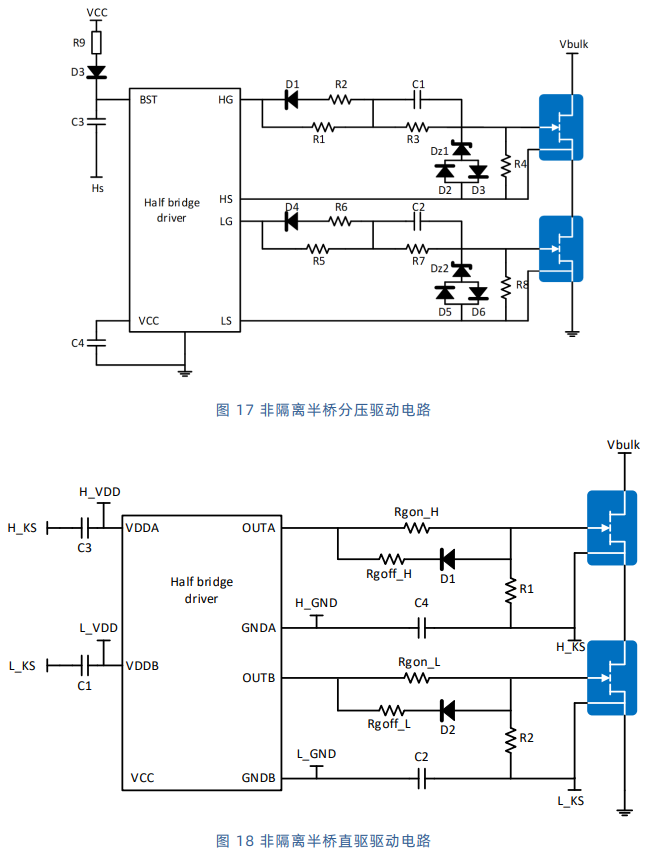

可以通过分压或直驱实现。开关过程中，电流回路要尽可能小，避免寄生参数引起震荡。
Layout上推荐开尔文接法，把驱动回路和功率回路分开，减少相互干扰。
同时：
驱动IC尽量靠近GaN；
驱动回路面积尽量小，降低寄生电感和电阻；
高边驱动线路要避开芯片地，防止形成环流。

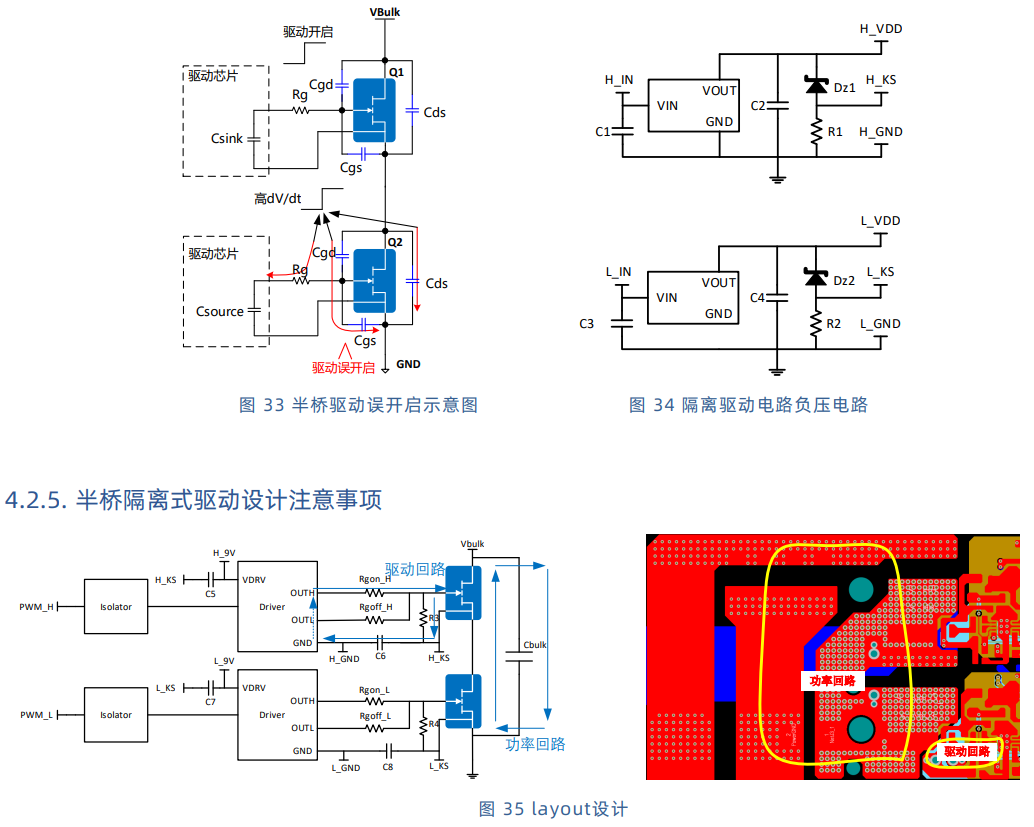

4.2、隔离式驱动

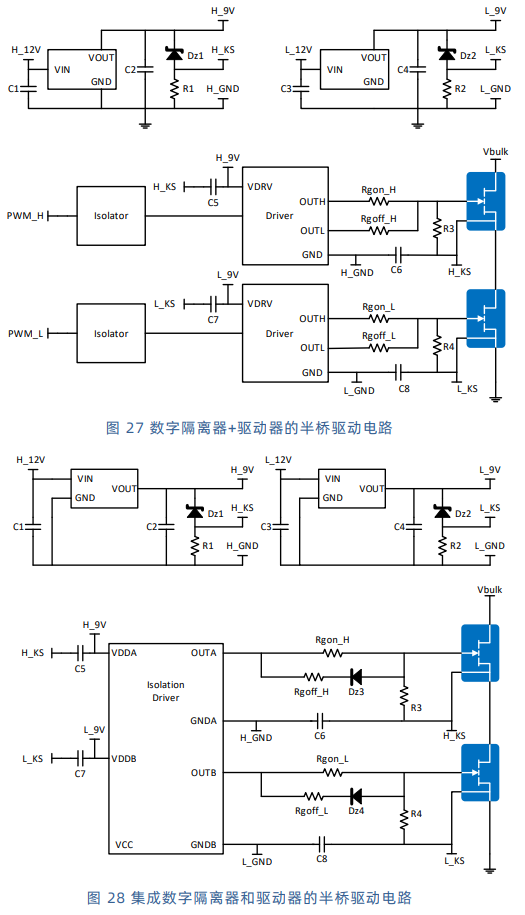

适合大功率场合，性能更稳。既可以用“数字隔离器+驱动器”的分立方案，也可以用集成的隔离半桥驱动器。
关键设计点包括：
开通电容（C5/C7）和关断电容（C6/C8）的容值要选对；
负压电路建议设在-3V以内，避免误开启；

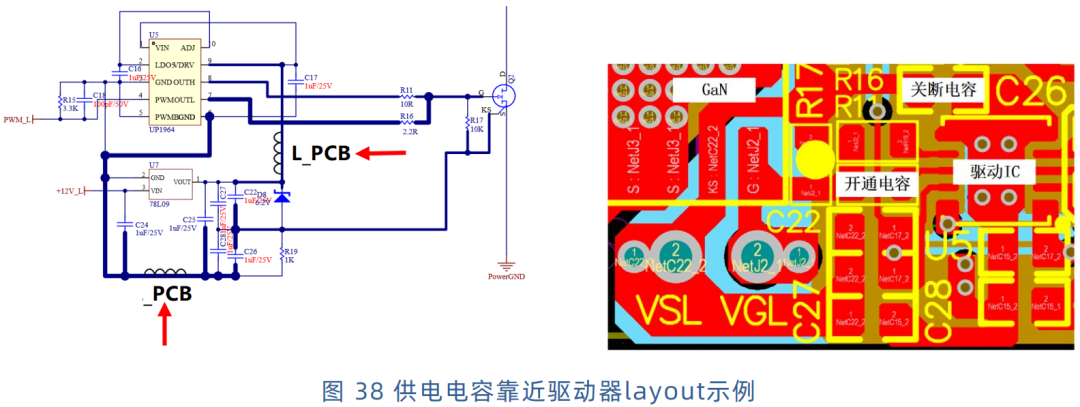

供电电容必须靠近驱动器，减小寄生电感。
