振动分析结果与静力分析结果如何组合？

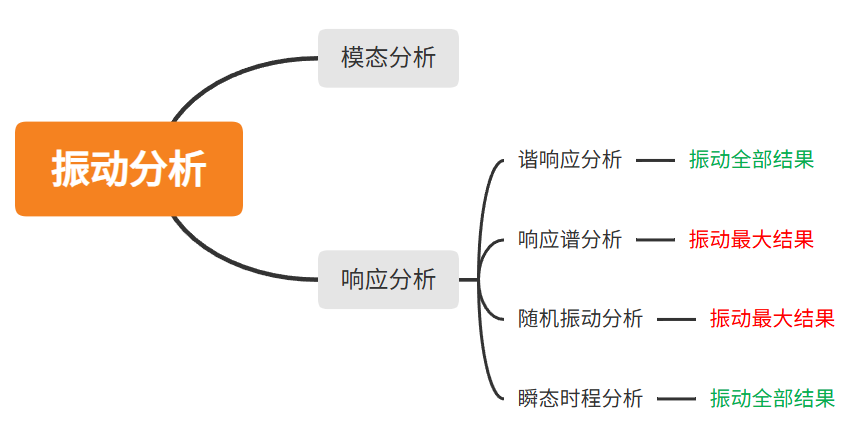

谐响应分析结果、瞬态时程分析结果与静力分析结果可以正常组合。需要注意的是，响应谱分析结果、随机振动分析结果与静力分析结果组合的含义。

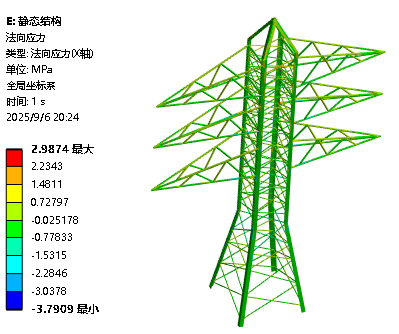

以下是某结构的静力分析结果：

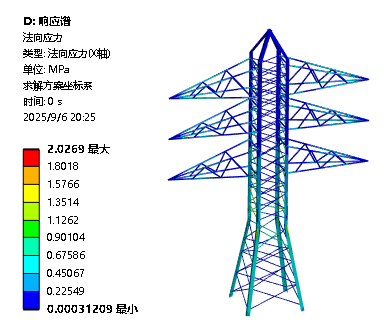

以下是该结构的响应谱分析结果：



静力分析结果有正有负，响应谱分析结果只有正值，直接相加，肯定是有隐患的。

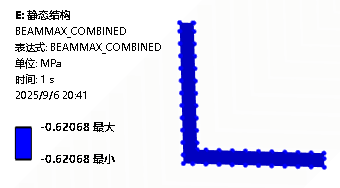

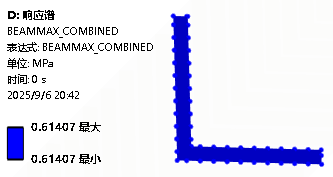

对于该结构，选取特定位置，进行深入对比。

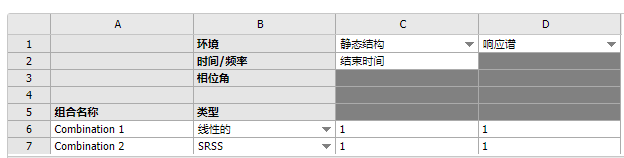

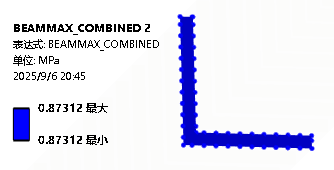

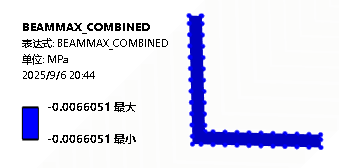

左一为线性组合，由一为SRSS组合。

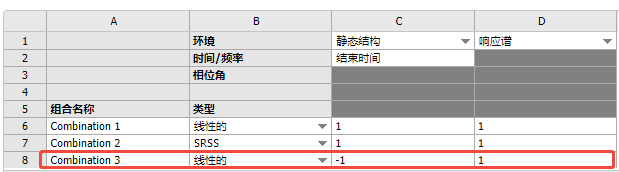

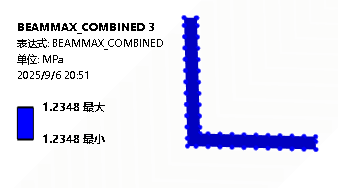

可以很明确，这两种组合都不对。因为最危险的组合是





笔者这里演示的是梁单元的组合结果。那么实体单元组合情况会是什么样？以及等效应力(无方向)组合会是什么样？法向应力(有方向)组合会是什么样？

读者可以自己去试一试。
