SolidWorks建模并渲染一个网套，弯曲功能的作用！

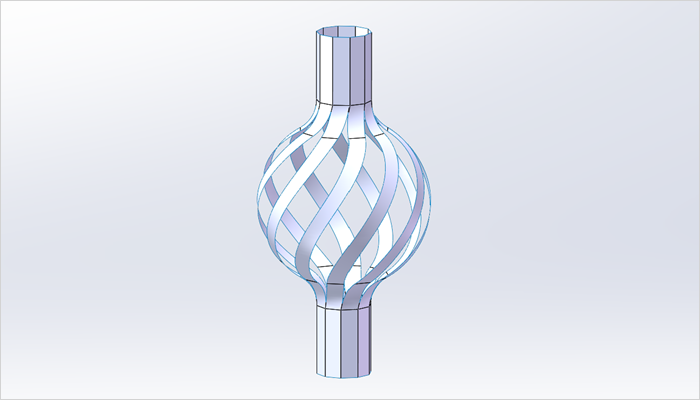

最终结果如下图所示：

方法：

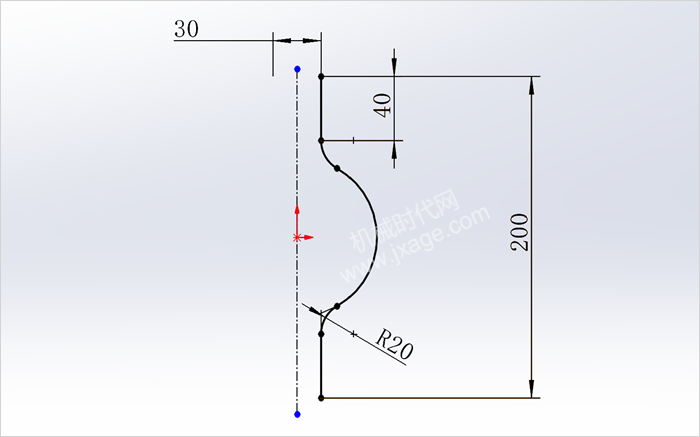

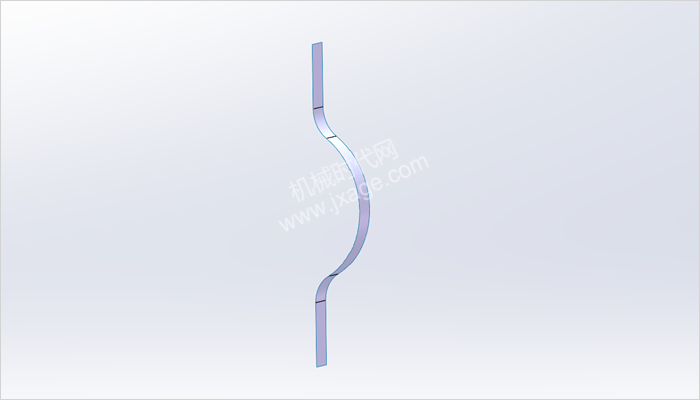

1.点击“草图绘制”，在前视基准面上绘制如下图所示的草图，点击勾号完成。

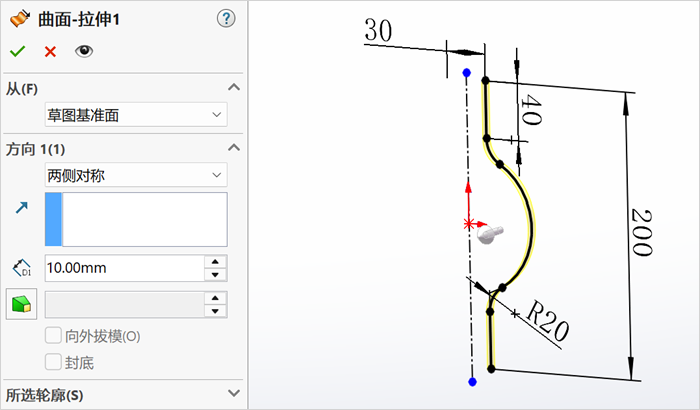

2.点击“插入”-“曲面”-“拉伸曲面”，选择上一步创建的草图作为拉伸截面，两侧对称拉伸，拉伸深度为10mm，如下图所示。

点击勾号完成。

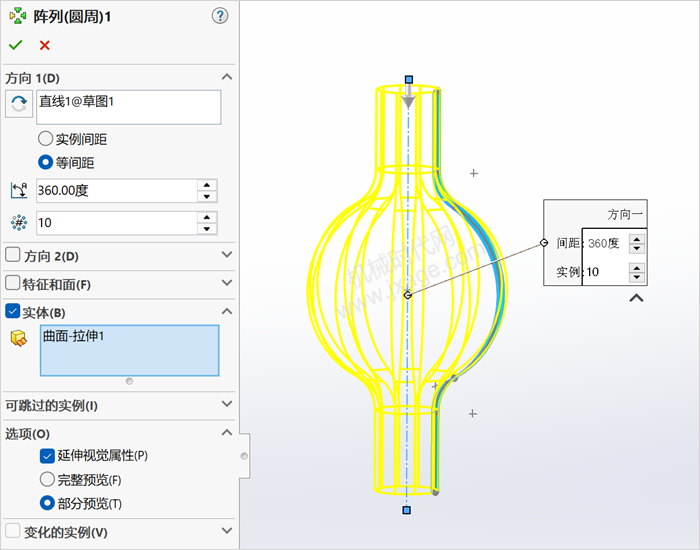

3.点击圆周阵列，阵列对象选择上一步创建的拉伸曲面，阵列轴选择下图所示的轴，按照下图进行设置，阵列数量为10，等间距分布。

点击勾号完成阵列。

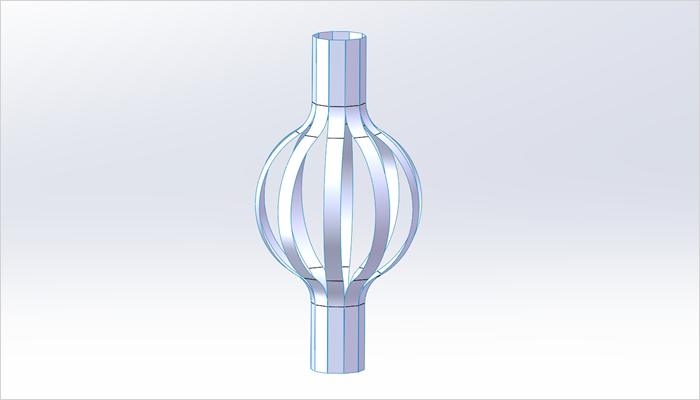

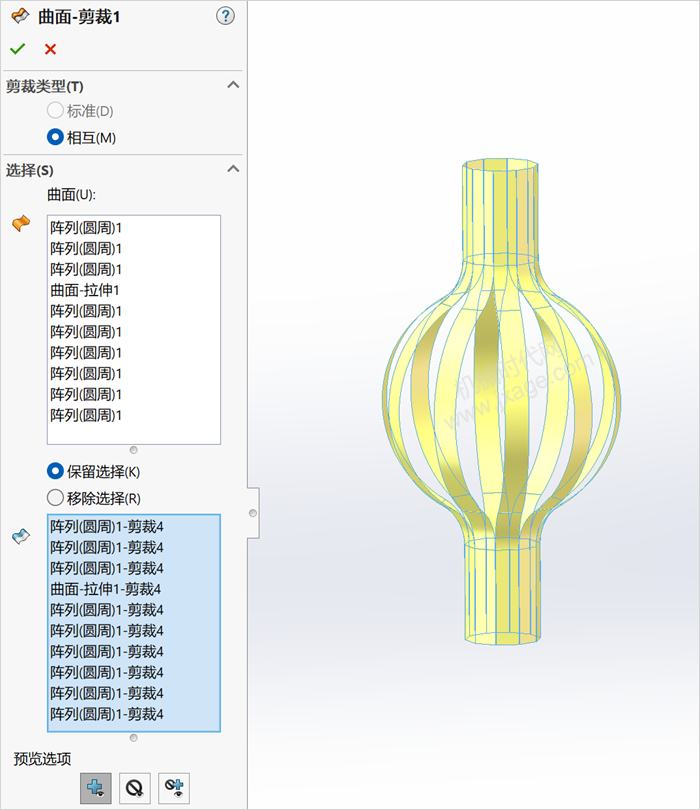

4.点击“插入”-“曲面”-“剪裁曲面”，剪裁类型选择“相互”，按照下图进行设置，点击勾号完成。

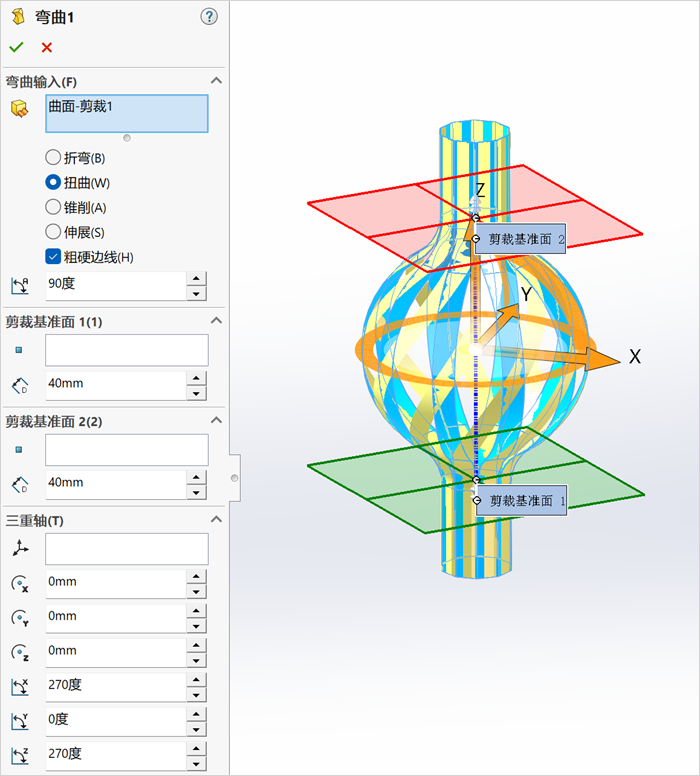

5.点击“插入”-“特征”-“弯曲”，选择整个模型作为弯曲输入，类型选择“扭曲”，折弯角度为90度，两个剪裁基准面设置如下图所示。

点击勾号完成。

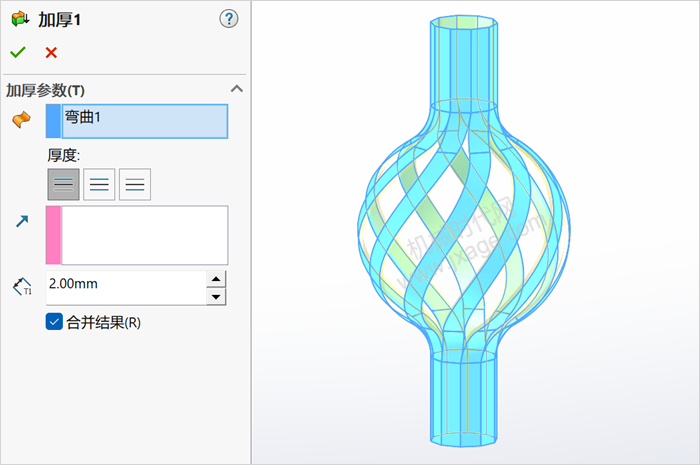

6.加厚曲面。

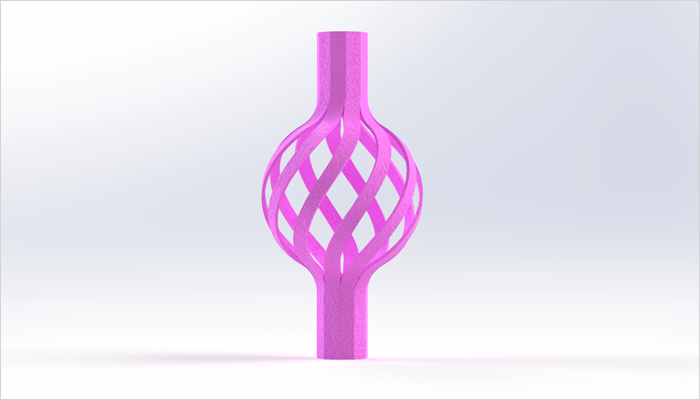

7.完成渲染。

来源：SolidWorks技巧

SolidWorks建模并渲染一盘鸡蛋

最终结果如下图所示：方法：1.点击草图绘制，选择前视基准面作为草图平面，然后点击“工具”-“草图绘制实体”-“方程式驱动的曲线”，按照下图进行设置。点击勾号完成草图的创建。2.再次点击草图绘制，选择右视基准面作为草图平面，然后点击“工具”-“草图绘制实体”-“方程式驱动的曲线”，按照下图进行设置。点击勾号完成草图的创建。3.单击“插入”-“曲面”-“扫描曲面”，选择下图所示的粉红色的草图2作为扫描的路径，选择草图1作为扫描的轮廓，如下图所示。点击勾号完成。4.加厚曲面，厚度值为2mm。5.点击草图绘制，选择前视基准面作为草图平面，绘制如下图所示的草图。注意对下图所示的尺寸添加方程式。6.点击旋转凸台/基体，选择上一步的草图作为旋转截面，选择下图所示的蓝色直线作为旋转轴。点击勾号完成。7.点击“插入”-特征”-“移动/复制 ”，要移动/复制的实体选择上一步创建的旋转实体，按照下图设置进行平移。点击勾号完成。8.点击线性阵列，选择鸡蛋作为阵列对象，两个阵列方向的间距值均设置为15*pi*2。9.渲染。来源：SolidWorks技巧
