螺栓预紧力计算与力矩扳手选取

01.螺栓预紧力的作用

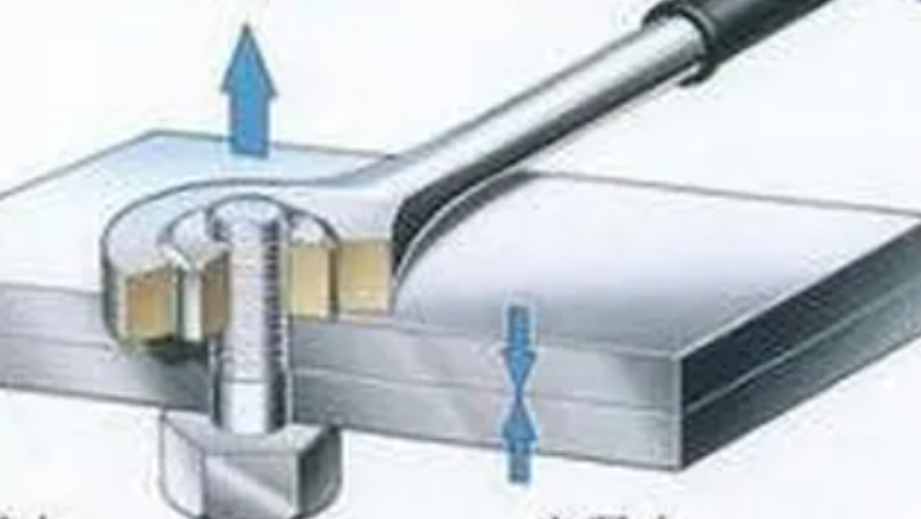

螺栓预紧力是指在装配过程中，通过拧紧螺母或螺栓所产生的轴向拉力。它使被连接件之间产生压紧力，从而保证结构连接的稳定性和密封性。若预紧力过小：螺栓会松动、接缝可能泄漏。若预紧力过大：螺栓可能屈服、连接件变形或疲劳寿命下降。因此，合理计算和控制预紧力是机械连接可靠性的关键。

螺栓预紧力计算公式：F = σₚ × Aₛ / n

其中：F 为预紧力（N），σₚ 为预紧应力（MPa），Aₛ 为有效截面积（mm²），n 为安全系数。

常用预紧应力取值如下：

拧紧扭矩与预紧力关系式：T = K × F × d

其中：T 为扭矩（N·m），K 为扭矩系数，F 为预紧力（N），d 为螺栓直径（m）。

常用扭矩系数取值：

示例条件：M12×1.75，10.9级螺栓，机油润滑（K = 0.18），抗拉强度1000 MPa，预紧系数0.7（σₚ = 700 MPa）有效截面积 Aₛ = 84.3 mm²

预紧力 F = 700 × 84.3 = 59010 N

扭矩 T = 0.18 × 59010 × 0.012 = 127 N·m

推荐扳手量程：40～200 N·m

螺栓虽小，却是结构安全的关键环节。正确计算预紧力、合理设定扭矩、选择合适扳手，才能保证设备运行稳定、长期可靠。

来源：气瓶设计的小工程师
