镱掺杂的双通道ASE光源案例
光纤激光器设计系列软件
光纤激光器设计系列软件
RP Fiber Power：计算各种特性的光纤模型，光纤放大器、光纤激光器、ASE光源、动态模拟、超短脉冲。
RP Resonator：谐振腔设计工具，适合设计各种类型的激光谐振腔。
RP ProPulse：模拟锁模激光器、光学参量振荡器和光纤设备中传播的超短脉冲。
RP Coating：设计各种光学多层结构功能强大的软件。
RP Q-switch：用于主动或被动Q开关固体激光器的计算等。
RP Fiber Calculator ：计算具有径向对称折射率分布的光纤。

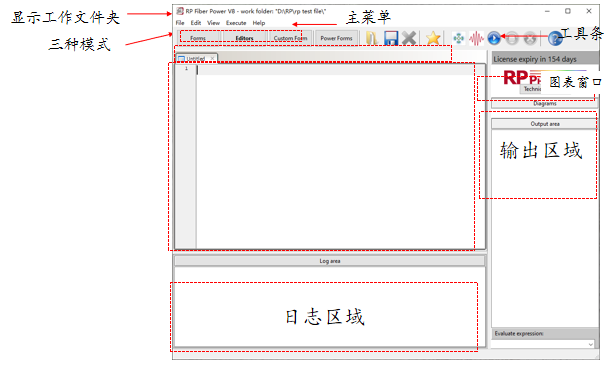

RP fiber power 脚本设计界面
RP fiber power 脚本设计界面
主要应用场景和作用
主要应用场景和作用
光纤传感系统
在多路 FBG 传感器阵列中，平坦 ASE 光源可同时为不同中心波长的 FBG 提供均匀激励，实现多参数（温度、应变）的并行检测，广泛应用于航空航天、土木工程的结构监测。
光谱学与分析仪器
作为宽带校准光源，用于光谱仪、单色仪的波长和强度校准，其平坦光谱能确保校准过程的准确性（例如实验室分析仪器、工业在线检测设备的日常校准）。
光纤通信系统
用于 WDM 通信网络的链路测试、器件性能评估（如光分路器、耦合器、光纤放大器的带宽测试），平坦光谱可模拟实际通信中的多信道信号，验证系统对不同波长信号的传输一致性。
激光技术与光信号处理
在锁模激光器中，ASE 光源可作为初始种子信号，通过后续的放大和锁模过程生成超短脉冲（如飞秒脉冲），用于激光加工、非线性光学研究等领域。
示例：镱掺杂的双通道ASE光源
示例：镱掺杂的双通道ASE光源
一、仿真结果
这是一个使用RP Fiber Power软件的模拟程序，核心功能是设计并优化一个基于镱（Yb）掺杂光纤的双通放大自发辐射（ASE）光源，通过迭代优化光纤端面的反射率，实现平坦的 ASE 输出光谱。
脚本生成2个图表，显示泵浦光输出功率、正向 / 反向 ASE 总功率，量化系统能量转换效率。
二、基本步骤
光纤与泵浦参数设置
ASE信号通道设置
光纤模型配置
存储功率数据
迭代优化
更新ASE功率
图表分析

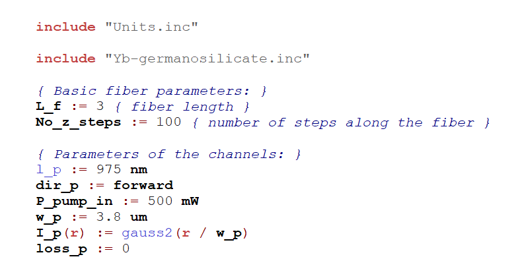

光纤与泵浦参数设置>>
设置了长度为3m、步数为100的光纤
定义了泵浦输入功率、光束半径、分布、方向和损耗

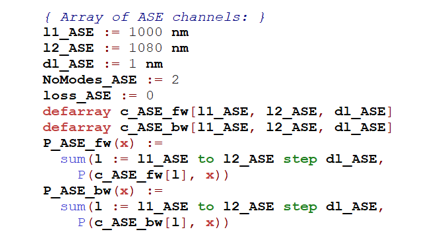

ASE信号通道设置>>
定义了ASE波谱范围和分辨率
定义了ASE通道的模式数量与损耗
定义了ASE通道的前后向功率函数

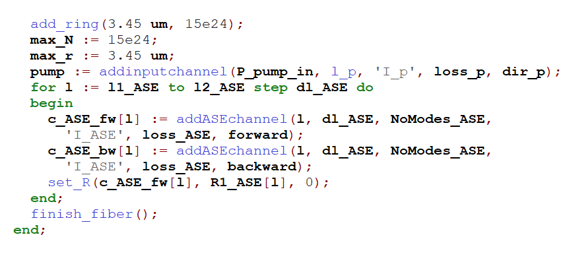

光纤模型配置>>
设置了掺杂区域、浓度、径向范围
循环所有ASE通道

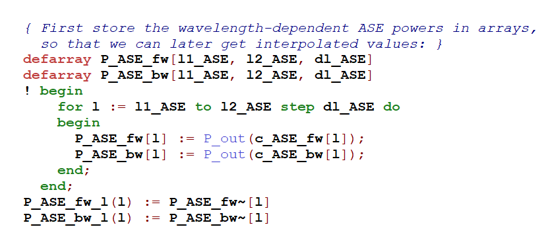

存储功率数据>>
定义存储ASE功率数组
计算ASE输出功率，创建插值函数

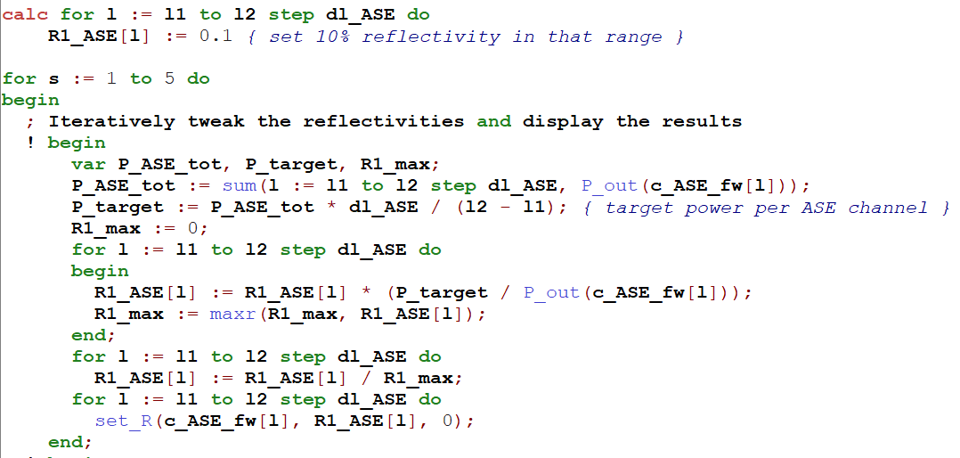

迭代优化>>
ASE 光谱平坦化的核心优化逻辑，通过5 次迭代调整光纤左端的反射率
更新ASE功率>>
每次反射率迭代优化后，更新并存储最新的 ASE 功率数据

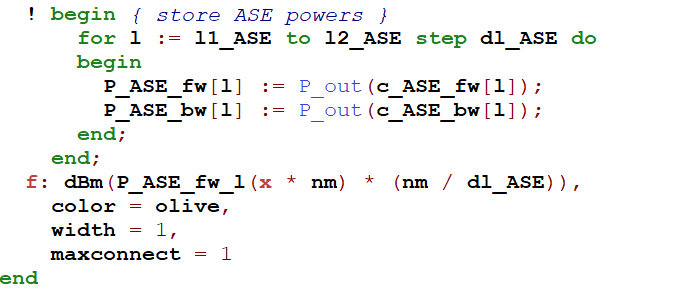

图表分析>>
显示泵浦、前后向ASE功率

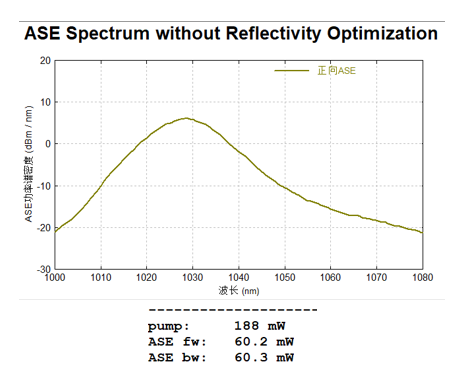

无端面反射的ASE光谱
优化反射率后的ASE光谱
