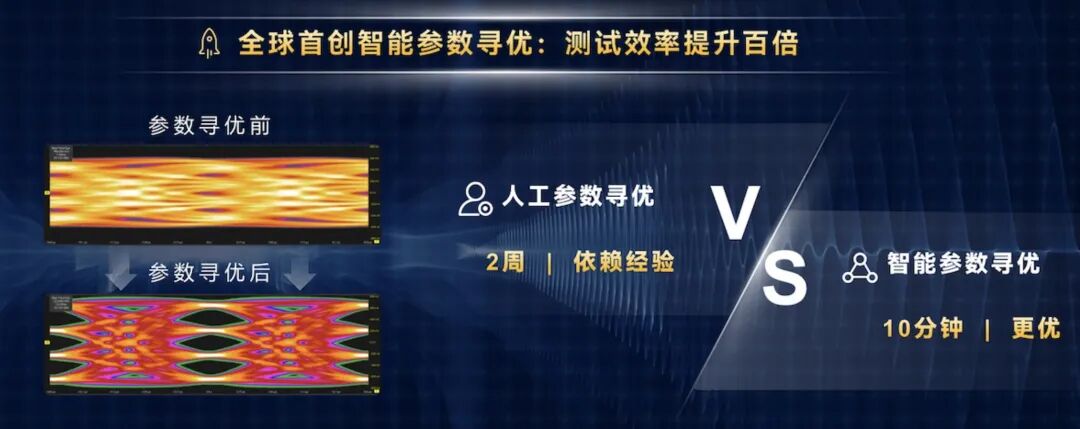

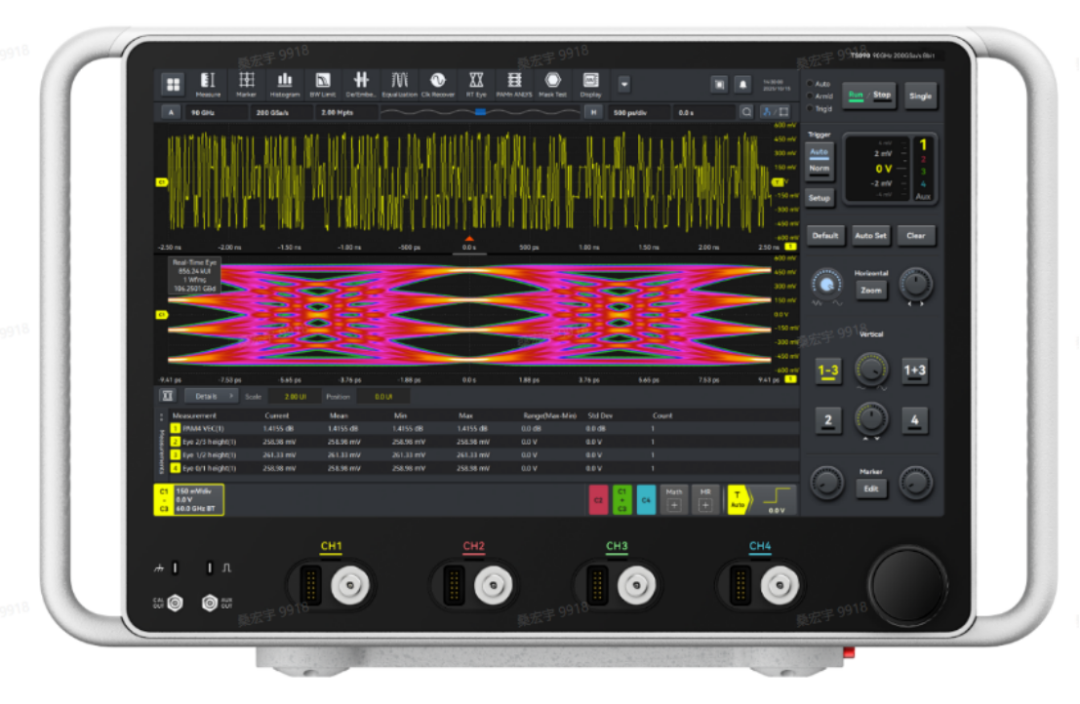

万里眼90GHz带宽示波器为什么这么厉害？

今天在牛客网上看到有同学分享的小米射频工程师一面的题目，比较详细，因此抄录下来，并试着做一下解答，希望对正面找工作的同学有所帮助。题目如下：1.自我介绍2.对天线熟悉，还是对板级开发熟悉（我说对板级开发熟悉，后边就针对性的问板级问题了）3.讲述一下你当时怎么设计的系统，考虑了哪些指标4.除了环形器还有哪些可以实现收发隔离的元件（没答上来）5.设计的是超外差还是零中频，零中频的缺点6.在设计过程中遇到过哪些问题，是怎么解决的7.现在给你一个电路板，需要你画器件PCB布局，你会考虑哪些注意因素8.除了你列出的仪器，你还会使用什么仪器9.相噪仪上面的相噪是怎么计算的（这个我之前有了解过，但我们平常使用的是集成好的相噪仪，所以只说了个大概，具体公式我后来找到了是，实际相位噪声=A-20log（RBW），A是偏离载波offset处相噪）10.锁相环板子PCB布局的时候需要注意哪些事项，是怎么考虑的，匹配是怎么做的11.史密斯圆图的匹配规则整体感觉比较严肃，问的问题很专业而且比较细，需要对项目有足够的理解这些题目非常具有参考价值，及考察应聘者的基础知识，动手设计能力，要考察了应聘者对于设计的拓展思考能力。在解答这些题目的时候，要结合自己的实际项目，进行逐一分解，深度复盘，避免泛泛而谈。最好能够贴合应聘岗位的需要，比如小米手机射频设计这块进行回答。下文是AI给出的解题思路，同学们可以参考一下，更新成自己擅长的技术点。1.自我介绍（面试开场必答，需突出射频板级相关优势）解答思路（结构化表达，贴合“板级开发熟悉”的定位）：您好！我叫XX，有X年射频板级开发经验，主要聚焦消费电子（如手机、IoT网关）的射频前端设计与调试。项目经验：主导过XX产品（如智能手表/路由器）的射频板级开发，负责从PCB布局、阻抗匹配、模块调试到EMC认证全流程，曾解决XX问题（如射频信号串扰、电源噪声导致的灵敏度下降）；技术栈：熟练使用AltiumDesigner/ADS进行PCBLayout与仿真，精通频谱仪、网分仪、功率计等仪器操作，掌握史密斯圆图匹配、锁相环（PLL）布局、射频电源去耦等板级核心技能；与岗位匹配点：关注到小米在射频小型化、低功耗（如手机5G射频、IoT设备无线模块）的需求，我的板级开发经验能快速对接这类项目的布局与调试需求。2.对天线熟悉，还是对板级开发熟悉？我更专注板级开发，包括射频前端PCB布局、元件选型（如PA、滤波器、PLL）、阻抗匹配调试、电源噪声抑制等；天线方面了解基础原理（如天线阻抗、辐射效率），但核心优势在“板级与天线的协同设计”（如天线馈线的PCB布线优化、天线附近元件的干扰隔离），曾配合天线团队完成XX产品的馈线匹配调试，提升天线效率5%。3.讲述一下你当时怎么设计的系统，考虑了哪些指标？（需结合实际项目，体现系统思维）解答（以“小米IoT网关射频系统”为例，板级开发视角）：1.系统架构选择（先明确架构，再讲设计逻辑）：当时设计的是TDD-LTEIoT网关射频系统，采用“超外差架构”（因网关对接收灵敏度要求高，超外差的多级滤波能有效抑制杂散，优于零中频的1/f噪声问题），板级核心模块包括：射频开关（SPDT）、低噪声放大器（LNA）、混频器、中频滤波器、PLL（本地振荡器）、功率放大器（PA）。2.核心设计指标（分发射端、接收端、系统级，贴合小米产品需求）：指标类型具体指标要求设计考量（板级落地）发射端指标输出功率：≥17dBm（LTEBand40）EVM：≤-30dB（16QAM调制）杂散：≤-54dBm（邻道）-输出功率：选GaAs工艺PA（如SKY85743），PCB布局时PA靠近天线接口，缩短射频线减少损耗；-EVM：优化PA电源去耦（加0.1μF+10μF叠层电容），避免电源噪声导致非线性；-杂散：在PA输出端串联SAW滤波器（如TDK的FB2520），板级布局滤波器靠近PA，减少寄生参数。接收端指标灵敏度：≤-105dBm（1.4MHz带宽）噪声系数（NF）：≤3dB邻道选择性：≥40dB-灵敏度/NF：选低噪声LNA（如Avago的AG8142），板级LNA单独铺地，避免与数字地耦合；LNA输入输出匹配用史密斯圆图设计π型网络，确保50Ω阻抗匹配；-邻道选择性：中频端加高Q值陶瓷滤波器（如Murata的SFEC系列），布局时远离LO信号（避免LO泄漏干扰）。系统级指标电源效率：≥50%（发射状态）EMC：符合GB/T9254ClassB尺寸：≤20mm×15mm（板级模块）-电源效率：PA工作点优化（通过板级可调电阻调整偏置电压），PLL采用低功耗芯片（如TI的LMX2594）；-EMC：射频模块与数字模块（如MCU）之间加接地隔离带，射频线采用微带线（阻抗50Ω），避免直角布线；-尺寸：元件选0201/0402封装，布局紧凑（但射频元件间距≥0.5mm，避免串扰）。3.设计流程（板级开发核心步骤）：需求分析→架构选型→元件选型（查Datasheet确认封装/性能）→PCBLayout（射频/电源/地分离）→样片焊接→仪器调试（网分仪测匹配、频谱仪测功率/杂散、信号源测灵敏度）→问题优化（如调整匹配电容值）→认证测试（EMC/可靠性）。4.除了环形器还有哪些可以实现收发隔离的元件？（射频收发隔离核心问题，需结合小米产品场景）解答（分元件类型，说明原理+应用场景，贴合手机/IoT设备）：收发隔离的核心是“避免发射信号干扰接收端，同时减少接收端噪声进入发射端”，除环形器（主要用于TDD系统，如小米5G手机的毫米波模块）外，常用元件有4类：1.双工器（Duplexer）——FDD系统首选（小米手机FDD-LTE/5G常用）原理：由多个滤波器（发射滤波器+接收滤波器）集成，利用不同频段的滤波特性，让发射信号（Tx）从天线输出，接收信号（Rx）从天线进入，两者在同一根天线上隔离；特点：体积小（适合手机小型化）、隔离度高（典型30-50dB）、无需开关控制；应用：小米手机的FDD频段（如Band1/3），IoT设备的NB-IoT模块（如BC95）。2.射频开关（RFSwitch）——TDD系统常用（小米IoT网关/路由器）原理：采用SPDT（单刀双掷）或SP4T等结构，通过控制电压切换射频通路：发射时接通“Tx→天线”通路，接收时接通“天线→Rx”通路，实现分时隔离；特点：成本低、灵活性高（支持多频段切换），但隔离度低于双工器（典型20-30dB），需配合时序控制（避免Tx/Rx同时导通）；应用：小米TDD-LTE路由器（Band40/41），智能摄像头的Wi-Fi模块（2.4G/5G切换）。3.天线分集（AntennaDiversity）——高隔离度场景（小米高端手机/毫米波设备）原理：采用独立的发射天线（TxAntenna）和接收天线（RxAntenna），通过物理空间分离（如手机顶部放Tx天线，底部放Rx天线）或极化分离（如毫米波天线的垂直/水平极化）实现隔离；特点：隔离度极高（取决于天线间距，间距≥λ/4时隔离度≥25dB，λ为射频波长），同时提升接收灵敏度（分集接收）；应用：小米13/14系列手机的5G多天线设计，毫米波AR眼镜的射频模块。4.隔离器（Isolator）——窄带高隔离场景（小米基站类IoT设备）原理：基于铁氧体材料的非互易性，只允许信号单向传输（如Tx→天线），反向信号（如天线反射的噪声→Tx）被吸收，避免干扰发射端；特点：插入损耗小（典型0.5-1dB）、反向隔离度高（典型20-40dB），但带宽窄（仅覆盖特定频段）；应用：小米工业IoT的高功率射频模块（如远距离LoRa网关），避免反射信号损坏PA。5.设计的是超外差还是零中频，零中频的缺点？（架构对比，需结合板级开发痛点）解答（先明确架构选择，再详细拆解零中频缺点）：1.架构选择说明（以实际项目为例）：我之前设计的IoT网关采用超外差架构，因网关对接收灵敏度和杂散抑制要求高（需在复杂工业环境下稳定工作）；若设计小米手机的低功耗模块（如蓝牙/Wi-Fi），可能会考虑零中频（体积小、成本低），但需解决其固有缺点。2.零中频（Zero-IF）的核心缺点（板级开发中需重点规避，小米产品设计需关注）：零中频架构将射频信号直接变频到基带（无需中频），虽简化结构，但存在4大痛点：缺点类型原理说明板级影响（小米产品场景）1.直流偏移（DCOffset）混频器的本振（LO）泄漏到射频端，与射频信号混频后产生直流分量（因中频为0Hz，LO频率=射频频率）直流分量会导致基带放大器饱和，降低接收灵敏度——小米手机的5G接收端若有直流偏移，可能导致通话杂音、网速卡顿。2.I/Q不平衡（I/QImbalance）基带I路（同相）和Q路（正交）的幅度/相位不一致（如混频器两路器件参数差异、PCB布线不对称）导致调制信号失真（如QAM星座点偏移），EVM恶化——小米手机的4G/5G发射端若I/Q不平衡，可能无法通过运营商的EVM认证。3.闪烁噪声（1/fNoise）基带放大器的1/f噪声（低频噪声，频率越低噪声越大）在零中频架构中直接叠加到基带信号（无中频滤波抑制）恶化接收端信噪比（SNR），尤其在低信号强度场景（如地下室、偏远地区）——小米IoT设备（如智能门锁）若用零中频，可能导致Wi-Fi信号接收不稳定。4.本振（LO）泄漏零中频的LO频率与射频频率相同，LO信号易通过混频器耦合到天线端发射出去，形成杂散干扰违反EMC法规（如3GPP的杂散要求），可能干扰其他模块——小米手机若LO泄漏超标，可能导致与蓝牙模块的互扰（如通话时蓝牙音箱杂音）。3.零中频缺点的板级缓解措施（小米设计中可能用到）：直流偏移：在基带端加直流耦合电容（如0.1μF陶瓷电容），或用算法动态抵消（如基带芯片的DCOffsetCalibration）；I/Q不平衡：PCB布局时I/Q路布线完全对称（长度/宽度一致、远离干扰源），选用高精度混频器（如ADI的AD8345）；闪烁噪声：选用低1/f噪声的基带放大器（如TI的OPA847），或在基带端加小带宽滤波器（抑制低频噪声）；LO泄漏：在LO端加屏蔽罩（板级铺铜隔离），混频器与天线之间加射频滤波器（如SAW滤波器）。6.在设计过程中遇到过哪些问题，是怎么解决的？（项目问题复盘，体现解决能力）解答（选2个板级开发典型问题，按“问题现象→原因分析→解决步骤→效果验证”展开）：问题1：射频模块PCB布局后，发射功率不足（目标17dBm，实测仅12dBm）现象：用频谱仪测PA输出功率，比设计值低5dB，且伴随杂散超标（邻道杂散-45dBm，要求≤-54dBm）；原因分析：射频线损耗过大：PA到天线的微带线长度达20mm（远超设计的10mm），且有2个直角（高频信号在直角处反射损耗）；电源去耦不足：PA的Vcc引脚仅加1个0.1μF去耦电容，电源纹波（200mV）导致PA工作点偏移，非线性加剧；解决步骤：优化射频线：缩短微带线至12mm，将直角改为45°角（减少反射），用ADS仿真确认阻抗仍为50Ω；增强电源去耦：在PA的Vcc引脚旁并联0.1μF（0201封装）+10μF（0402封装）叠层电容，电容靠近引脚（距离≤1mm），且接地过孔直接连接射频地；效果验证：功率提升至17.2dBm，邻道杂散降至-56dBm，满足设计要求（小米产品的功率/杂散标准）。问题2：锁相环（PLL）板级调试时，相位噪声超标（目标-100dBc/Hz@1kHz偏移，实测-85dBc/Hz）现象：用相噪仪测PLL输出的LO信号，1kHz偏移处相噪差15dB，导致接收端NF恶化（从3dB升至5dB）；原因分析：地平面不完整：PLL的地与数字地（MCU的地）共用一块铜皮，数字信号的噪声（如SPI通信噪声）耦合到PLL地；LO信号线串扰：LO线与PA的Tx线平行布线（间距仅0.3mm），Tx信号的谐波干扰LO信号；解决步骤：重构接地：在PCB上为PLL单独铺“射频地岛”，通过1个过孔与主地连接（单点接地），数字地与射频地之间加隔离槽（宽度0.5mm）；优化LO布线：LO线改为垂直于Tx线，间距增大至1mm，且在LO线两侧加接地屏蔽线（每隔2mm打一个过孔接地）；效果验证：PLL相噪优化至-102dBc/Hz@1kHz，接收端NF恢复至3dB，灵敏度达标（-105dBm）。7.现在给你一个电路板，需要你画器件PCB布局，你会考虑哪些注意因素？（板级开发核心，小米关注小型化+EMC）解答（分“射频部分、电源部分、接地部分、元件布局、EMC防护”5大维度，贴合小米产品需求）：1.射频部分布局（核心：减少损耗+避免串扰）射频线设计：短、直、少过孔，阻抗严格控制50Ω（用Altium/ADS计算微带线宽度，如FR4板材、厚度1.6mm，50Ω微带线宽度约1.8mm）；避免直角/锐角（用45°角或圆弧），减少信号反射；射频元件布局：PA、LNA、滤波器等核心元件靠近天线接口，缩短射频通路（如小米手机的射频模块，天线在顶部，PA布局在顶部边缘）；射频元件之间间距≥0.5mm（避免寄生电容耦合）；敏感信号隔离：LO信号、基带I/Q信号远离射频功率线（如PA的Vcc线），避免噪声串扰；可用接地铜皮隔离（如LO线两侧铺地，打多个过孔）。2.电源部分布局（核心：抑制噪声+稳定供电）去耦电容：每个射频芯片（PA、PLL、LNA）的Vcc引脚旁必须加去耦电容，采用“叠层组合”（0.1μF陶瓷电容+10μF钽电容），电容靠近引脚（距离≤1mm），接地过孔直接打在电容焊盘旁（减少接地电感）；电源路径：射频电源（如PA的Vcc）与数字电源（如MCU的Vcc）分开布线，避免数字电源噪声（如MCU开关噪声）耦合到射频电源；高电流电源（如PA电源）线宽≥1mm（避免铜皮过热）；避免电源环路：电源布线形成的环路面积越小越好（减少电磁辐射），如从电源芯片输出→去耦电容→负载→回电源地，路径尽量短。3.接地部分布局（核心：减少地阻+避免地弹）接地方式：高频（≥1GHz，如小米5G信号）用“多点接地”（射频地通过多个过孔连接主地，减少接地阻抗）；低频（≤100MHz，如基带信号）用“单点接地”（避免地环路）；地平面完整性：射频模块的地平面尽量完整（无镂空、无分割），避免数字信号线穿越射频地平面（如MCU的SPI线不能从PA的地平面上走）；地隔离：射频地、数字地、模拟地（如基带放大器地）之间用隔离槽分开，仅在电源芯片处单点连接（如通过0Ω电阻或磁珠连接），避免不同地的噪声相互耦合。4.元件布局原则（核心：紧凑+合理分区）分区布局：按“信号流向”分区（如接收区：天线→滤波器→LNA→混频器；发射区：基带→混频器→PA→天线），避免接收区与发射区交叉（减少干扰）；元件封装：优先选小封装（如0201/0402，小米手机/IoT设备小型化需求），但射频元件（如滤波器、PA）避免选过小封装（可能导致散热差、功率容量不足）；散热考虑：高功率元件（如PA，小米网关PA功率17dBm）远离热敏元件（如温度传感器），PA下方的PCB铺铜加厚（如2oz铜），增强散热（避免PA过热导致性能下降）。5.EMC防护布局（核心：减少辐射+抗干扰）屏蔽罩：射频敏感元件（如PLL、LNA）上方加金属屏蔽罩（如不锈钢罩），屏蔽罩接地（通过多个过孔连接射频地），减少外部辐射干扰；滤波元件：射频输入/输出端加ESD保护器件（如TVS管，型号SMF05C），避免静电损坏芯片；电源入口加共模电感（如TDK的ACM2012-900-2P），抑制共模噪声；远离干扰源：射频元件远离数字高频器件（如MCU的晶振、DDR内存），晶振与射频地平面的距离≥5mm（避免晶振噪声耦合到射频信号）。8.除了你列出的仪器，你还会使用什么仪器？（射频调试全流程仪器，覆盖小米研发需求）解答（按“信号分析、噪声测试、EMC测试、物理测试”分类，说明用途+小米应用场景）：除了基础的频谱仪（测功率/杂散）、网络分析仪（测阻抗匹配/插入损耗）、信号源（产生射频信号），还会用到以下4类仪器：1.相位噪声仪（PhaseNoiseAnalyzer）——LO信号测试（小米PLL/晶振调试）用途：测量本地振荡器（LO）、晶振的相位噪声（dBc/Hz），评估信号的频率稳定性；小米场景：调试手机5GPLL模块（如骁龙X75基带的LO），确保相噪达标（如-100dBc/Hz@1kHz），避免相噪恶化导致接收灵敏度下降；常用型号：是德科技（Keysight）N9048B，R&SFSWP。2.示波器（带射频探头）——基带/IQ信号测试（小米零中频模块调试）用途：用射频探头（如TektronixP6249，带宽1GHz）观测基带I/Q信号的波形，分析直流偏移、I/Q不平衡、信号失真；小米场景：调试手机蓝牙模块的零中频接收端，用示波器测I/Q信号的直流分量（目标≤10mV），避免直流偏移导致信号饱和；常用型号：泰克（Tektronix）MSO54，是德科技DSOX1204G。3.EMC测试仪（EMCTestSystem）——电磁兼容测试（小米产品认证）用途：包括“辐射发射测试（RE）”和“传导发射测试（CE）”，验证产品是否符合EMC标准（如小米手机需符合GB/T9254ClassB、欧盟CEEMC）；小米场景：手机射频模块量产前，用EMC暗室+接收机（如R&SESCI）测辐射杂散，确保在30MHz-1GHz频段内辐射≤40dBμV/m；常用系统：R&SEMC32测试软件+ESCI接收机，是德科技EMC测试系统。4.热成像仪（ThermalImager）——功率元件散热测试（小米高功率模块）用途：观测射频元件（如PA、电源芯片）的温度分布，评估散热性能，避免元件过热损坏或性能衰减；小米场景：调试IoT网关的PA模块（输出功率23dBm），用热成像仪测PA工作时的温度（目标≤85℃），若温度过高，优化PCB铺铜或增加散热片；常用型号：FLIRE8，高德红外Ti400。5.电源分析仪（PowerAnalyzer）——电源噪声/效率测试（小米低功耗模块）用途：测量电源的输出纹波、噪声、效率，评估电源对射频性能的影响；小米场景：调试手机射频模块的电源（如PA的Vcc），用电源分析仪（如是德科技N6705B）测电源纹波（目标≤50mVpp），避免纹波导致PA非线性；常用型号：是德科技N6705B，横河WT3000。9.相噪仪上面的相噪是怎么计算的（核心：功率谱密度转换，结合实际操作）解答（先明确相噪定义，再推导公式，结合小米调试案例）：1.相位噪声（PhaseNoise）的核心定义相位噪声是“信号频率的随机波动”，通常以功率谱密度（dBc/Hz）表示，即“在偏离载波频率f_offset处，1Hz带宽内的噪声功率与载波功率的比值（对数形式）”——这是射频系统（如小米PLL、晶振）的关键指标，直接影响接收灵敏度。2.相噪仪的显示原理与计算逻辑相噪仪测量时，默认显示的是“特定分辨率带宽（RBW）下的噪声功率（dBc）”，而非1Hz带宽的功率谱密度，因此需要通过公式转换为“实际相位噪声（dBc/Hz）”：公式推导：设相噪仪显示的噪声功率为A（单位：dBc）——这是在“当前RBW（如1kHz、10kHz）”下测得的总噪声功率；噪声功率与带宽的关系：功率谱密度（S，dBc/Hz）是“单位带宽（1Hz）的噪声功率”，总噪声功率（A）=S+10log(RBW)（因功率与带宽成正比，对数域相加）；因此，实际相位噪声（S）=A-20log(RBW)——注意：此处用户提到的“20log(RBW)”是正确的，因相噪仪的RBW是“噪声带宽”，对高斯白噪声，噪声带宽≈RBW，且功率谱密度转换需用20log（功率与电压平方成正比，对数域乘2）。举例（小米PLL调试案例）：若用相噪仪测小米手机5GPLL的相噪：相噪仪设置：RBW=1kHz，在f_offset=1kHz处显示A=-80dBc；计算实际相噪：S=-80-20log(1000)=-80-60=-140dBc/Hz；验证：若将RBW改为10kHz，A会变为-80+20log(10)=-60dBc，再计算S=-60-20log(10000)=-60-80=-140dBc/Hz（结果一致，说明转换正确）。3.注意事项（小米调试中需关注）：RBW选择：RBW越小，测量精度越高（但测量时间越长），小米调试PLL时通常选RBW=100Hz-1kHz（兼顾精度与效率）；参考源校准：测量前需用高稳定参考源（如原子钟）校准相噪仪，避免仪器自身噪声影响结果；环境屏蔽：测量时需在屏蔽室或低噪声环境中进行（避免外界射频干扰），小米研发实验室通常配备EMC屏蔽室。10.锁相环（PLL）板子PCB布局的时候需要注意哪些事项，是怎么考虑的，匹配是怎么做的？（PLL是射频核心，小米手机/IoT必问）解答（分“布局注意事项、设计考量、阻抗匹配”三部分，贴合小米小型化+低相噪需求）1.PLLPCB布局核心注意事项（分模块说明，减少噪声耦合）PLL由“鉴相器（PD）、环路滤波器（LF）、压控振荡器（VCO）、分频器（Divider）、参考晶振”组成，布局需围绕“抑制噪声、稳定VCO、减少LO泄漏”展开：模块布局注意事项设计考量（小米场景）参考晶振1.晶振远离VCO、PA等高频模块（间距≥5mm）；2.晶振的电源加0.1μF去耦电容，接地过孔靠近电容；3.晶振外壳接地（通过屏蔽罩或单点接地）。晶振是PLL的“频率基准”，若受VCO噪声干扰，会导致PLL相噪恶化——小米手机PLL晶振若被干扰，可能导致5G频率偏移，影响通信质量。鉴相器（PD）1.PD靠近参考晶振（缩短参考信号路径，减少损耗）；2.PD的数字控制端（如SPI）远离射频线；3.PD的电源与VCO电源分开布线。PD的数字信号（如分频控制）若耦合到射频端，会产生杂散——小米IoT设备的PLL若有杂散，可能干扰Wi-Fi模块（2.4G频段）。环路滤波器（LF）1.LF靠近PD和VCO（缩短控制电压Vctrl路径，减少寄生电感）；2.LF的电阻/电容采用高精度器件（如NP0电容、金属膜电阻）；3.LF的接地端直接连接VCO地（避免地弹影响Vctrl）。LF决定PLL的环路带宽（如小米手机PLL环路带宽通常10kHz-100kHz），布局不当会导致Vctrl波动，VCO频率不稳定。压控振荡器（VCO）1.VCO单独铺“射频地岛”（与其他地隔离），地岛通过多个过孔连接主地；2.VCO的控制端（Vctrl）布线短直（长度≤5mm），加屏蔽线；3.VCO远离PA的Tx线（避免高功率信号干扰VCO）。VCO是PLL的“频率输出核心”，噪声敏感——小米5G手机的VCO若受干扰，相噪会从-100dBc/Hz恶化到-85dBc/Hz，接收灵敏度下降。分频器1.分频器靠近VCO（缩短VCO输出到分频器的路径，减少损耗）；2.分频器的数字地与射频地分开，仅在PD处连接；3.分频器的时钟信号远离Vctrl线。分频器的数字噪声（如时钟跳变）若耦合到Vctrl，会导致VCO频率抖动——小米路由器的PLL分频器若噪声大，会导致LTE信号杂散超标。2.布局设计的核心考量（小米产品关注的3大维度）低相噪优先：所有布局围绕“减少VCO噪声”展开，如VCO地隔离、Vctrl线屏蔽，因小米手机/基站对PLL相噪要求极高（如5GPLL相噪≤-100dBc/Hz@1kHz）；小型化适配：PLL元件选小封装（如VCO用QFN封装，尺寸3mm×3mm），布局紧凑（但模块间距≥0.5mm），满足小米手机射频模块的小型化需求（如手机射频区面积仅15mm×20mm）；EMC合规：PLL的LO输出端加屏蔽罩（避免LO泄漏），参考晶振加ESD保护，确保小米产品通过EMC认证（如CE、FCC）。3.PLL的阻抗匹配设计（分“输入/输出匹配、Vctrl匹配”，确保50Ω阻抗）PLL的匹配核心是“确保各端口阻抗为50Ω（射频标准阻抗），减少信号反射，降低噪声耦合”：（1）VCO输出端匹配（PLL的LO输出，连接到混频器/天线）匹配目标：VCO输出阻抗→50Ω传输线→混频器输入阻抗，反射系数≤-15dB（回波损耗≥15dB）；匹配方法：用“史密斯圆图”设计π型或L型匹配网络：先测VCO裸片输出阻抗（如用网分仪测，典型值20+j15Ω）；在史密斯圆图上，从VCO阻抗沿“等反射系数圆”移动，先串联电容C1（如1pF）抵消感性分量，再并联电感L1（如3nH）将阻抗调整到50Ω；元件选型：电容用NP0材质（温度稳定性好），电感用叠层电感（如MurataLQM21NN）；小米案例：手机5GPLL的VCO输出匹配，用π型网络（C1=1.2pF，L1=2.7nH，C2=0.8pF），实测回波损耗-18dB，满足要求。（2）参考晶振输入匹配（PLL的参考信号端）匹配目标：晶振输出阻抗（典型50Ω）→PD输入阻抗（50Ω），确保参考信号无反射，减少相位抖动；匹配方法：若晶振与PD间距≤10mm，可直接用微带线连接（无需额外匹配），微带线阻抗控制50Ω；若间距>10mm，在中间加一个串联电阻R（如50Ω），减少反射。（3）Vctrl控制端匹配（PD→LF→VCO的控制电压）匹配目标：Vctrl信号（低频，≤1MHz）的阻抗匹配，减少寄生电感/电容导致的电压波动；匹配方法：LF的输出端（Vctrl）串联一个小电阻R（如1kΩ），抑制高频噪声（如VCO的射频噪声耦合到Vctrl）；在Vctrl线靠近VCO处并联一个电容C（如10nF），接地（作为去耦电容，稳定Vctrl电压）；布线要求：Vctrl线宽度≥0.2mm，长度≤5mm，避免与LO线平行（减少串扰）。11.史密斯圆图的匹配规则（射频基础，需结合实际案例，小米板级开发必用）解答（先讲圆图基本构成，再分“匹配步骤、核心规则、实际案例”，确保易懂）1.史密斯圆图的核心构成（先明确基础，再讲匹配）史密斯圆图是“阻抗/导纳的可视化工具”，核心由3类圆组成：等电阻圆：圆心在实轴（电阻轴）上，半径随电阻增大而减小（最右侧为∞Ω，最左侧为0Ω）；等电抗圆：分为感性（上半部分，电抗为正）和容性（下半部分，电抗为负），圆心在垂直于实轴的直线上；等反射系数圆：以原点为圆心，半径表示反射系数的模（半径越小，反射越小，匹配越好），最外层圆反射系数=1（全反射），原点反射系数=0（完美匹配）。2.史密斯圆图的匹配核心规则（分“单频匹配、负载阻抗→50Ω匹配、关键原则”）匹配的终极目标：将负载阻抗（ZL）通过匹配网络调整到与源阻抗（ZS，通常50Ω）相等，使反射系数=0，实现无反射传输。（1）基础匹配步骤（以“负载ZL→50Ω源阻抗”为例）归一化阻抗：将负载阻抗ZL和源阻抗ZS都除以源阻抗（如ZS=50Ω），得到归一化负载阻抗zL=ZL/ZS（如ZL=100+j50Ω，zL=2+j1）；在圆图上标记zL：根据zL的电阻值（实部）找到对应的等电阻圆，再根据电抗值（虚部）找到对应的等电抗圆，交点即为zL的位置；设计匹配网络：通过“串联/并联电抗元件（电容/电感）”，将zL沿圆图移动到原点（z=1+j0，即完美匹配），常用拓扑有L型、π型、T型；计算元件值：根据移动路径的电抗变化，结合工作频率f，计算电容C=1/(2πfΔX)或电感L=ΔX/(2πf)（ΔX为电抗变化量）；验证匹配效果：用网分仪测匹配后的回波损耗（目标≥15dB），若不达标，微调元件值（如电容±0.1pF，电感±0.1nH）。（2）关键匹配规则（避免踩坑，小米板级开发常用）串联vs并联：若负载阻抗的电阻部分小于源阻抗（zL实部<1）：优先用“并联电感/电容”调整（沿等电阻圆移动）；若负载阻抗的电阻部分大于源阻抗（zL实部>1）：优先用“串联电感/电容”调整（沿等电阻圆移动）；例：zL=0.5+j0.3（实部<1），先并联电容抵消感性电抗（沿等电阻圆移到z=0.5+j0），再串联电感将电阻提升到1（沿等电抗圆移到z=1+j0）。电抗元件选择：高频（≥1GHz，如小米5G）：电容选NP0陶瓷电容（温度系数小），电感选叠层电感（Q值高，寄生参数小）；低频（≤100MHz，如LoRa）：电容可选X7R陶瓷电容，电感可选绕线电感（成本低）。避免过度匹配：单频匹配（如小米手机的特定5G频段）用L型网络即可（结构简单，损耗小）；宽频匹配（如小米IoT设备的多频段Wi-Fi）才用π型/T型网络（需平衡带宽与损耗）。3.实际案例（小米手机射频模块匹配，ZL=75-j30Ω→ZS=50Ω，f=2.6GHz）归一化：zL=ZL/ZS=(75-j30)/50=1.5-j0.6；标记zL：在圆图上找到“等电阻圆1.5”和“等电抗圆-0.6”的交点，即为zL；匹配路径：第一步：串联电感L，抵消容性电抗（-0.6→0）——沿“等电阻圆1.5”向上移动，直到与实轴（电抗=0）交点z1=1.5+j0；此时电抗变化ΔX=0.6（从-0.6到0），计算L=ΔX/(2πf)=0.6/(2π×2.6e9)≈36nH（选36nH叠层电感）；第二步：并联电容C，将电阻从1.5→1——沿“等电抗圆0”（实轴）向左移动，直到原点z=1+j0；此时归一化导纳变化ΔB=1/1-1/1.5≈0.333（导纳与电阻成反比），计算C=ΔB/(2πf)=0.333/(2π×2.6e9)≈20pF（选20pFNP0电容）；验证：匹配后用网分仪测回波损耗-20dB，满足小米手机2.6GHz频段的射频要求来源：射频学堂
