SolidWorks这种渐变效果如何实现？很简单

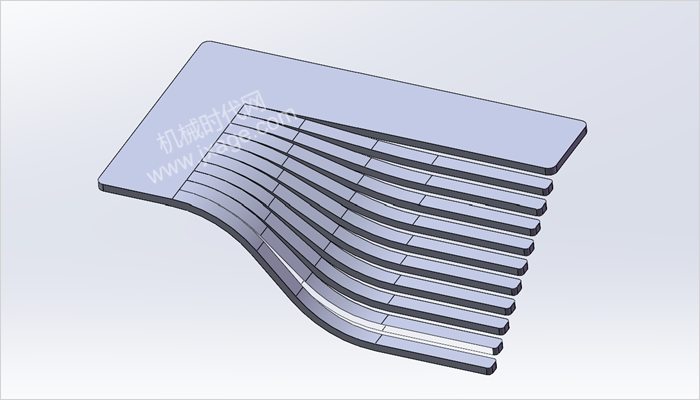

最终结果如下图所示。

方法：

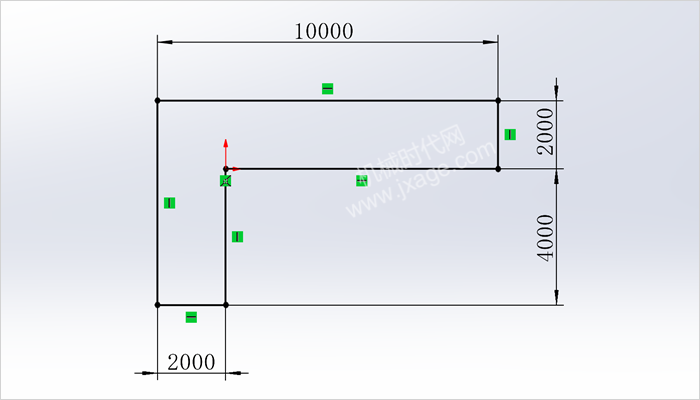

1.点击“草图绘制”，在上视基准面上绘制如下图所示的草图，点击勾号完成。

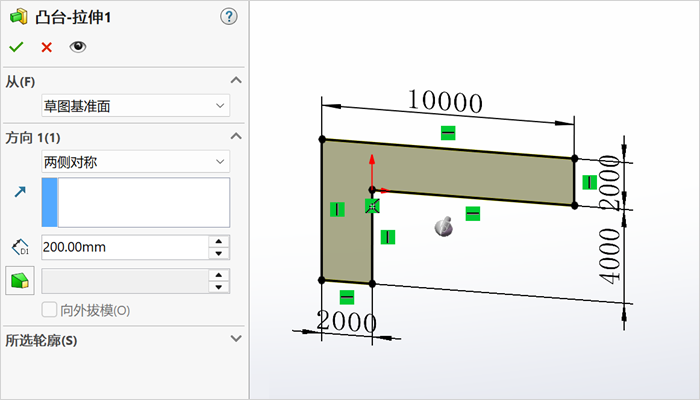

2.点击拉伸凸台/基体，选择上一步创建的草图作为拉伸截面，两侧对称拉伸，拉伸深度为200mm，如下图所示，点击勾号完成。

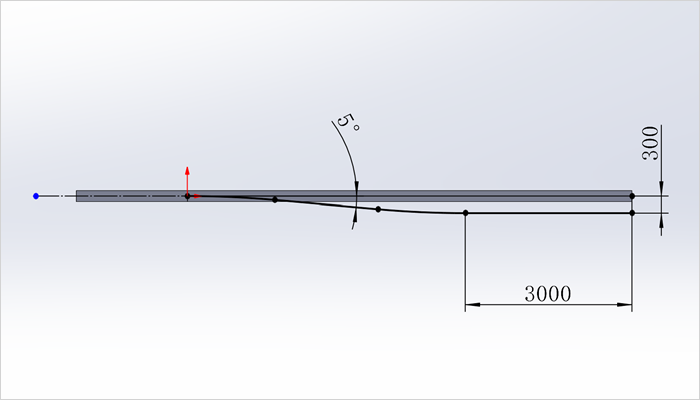

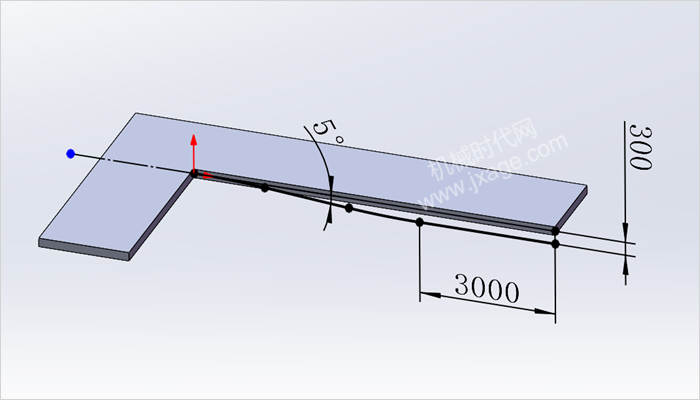

3.点击“草图绘制”，在前视基准面上绘制如下图所示的草图，点击勾号完成。

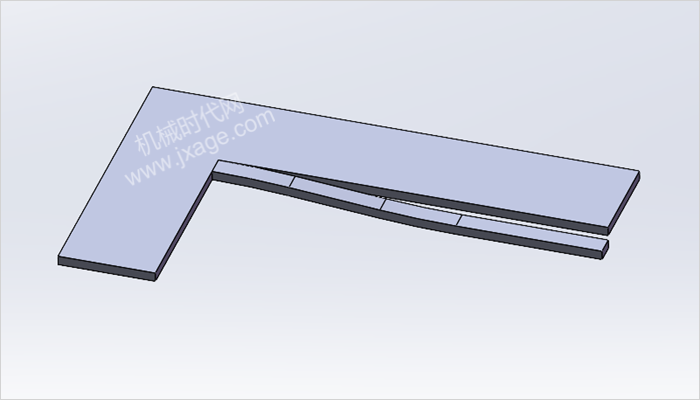

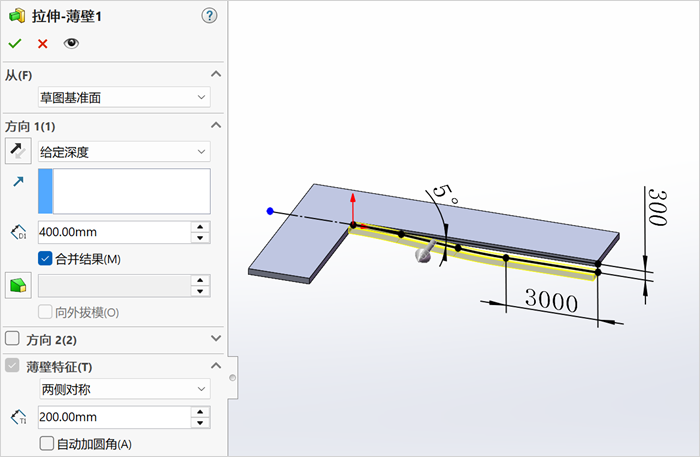

4.点击“拉伸凸台/基体”，选择上一步创建的草图作为拉伸截面，拉伸深度为400mm，勾选“合并结果”，勾选“薄壁特征”，两侧对称拉伸，设置厚度值为200mm，如下图所示。

点击勾号完成。

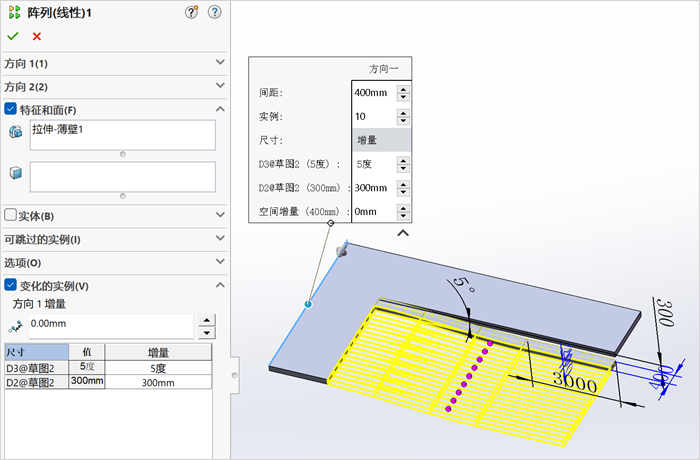

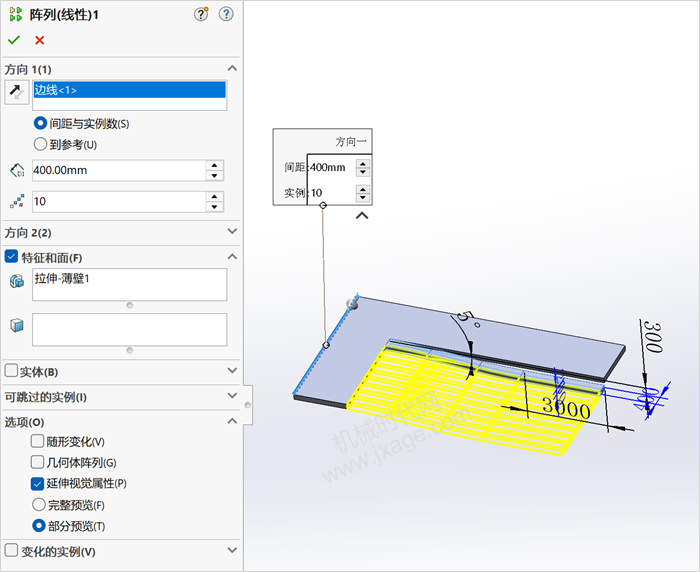

5.点击线性阵列，选择上一步创建的拉伸薄壁特征作为阵列对象，选择下图所示的边作为方向1的阵列参考，方向1的实例间距为400mm，阵列数量为10。

勾选“变化的实例”选项，选择尺寸5°和300mm，尺寸增量分别设置为5°和300mm，如下图所示。

点击勾号完成。

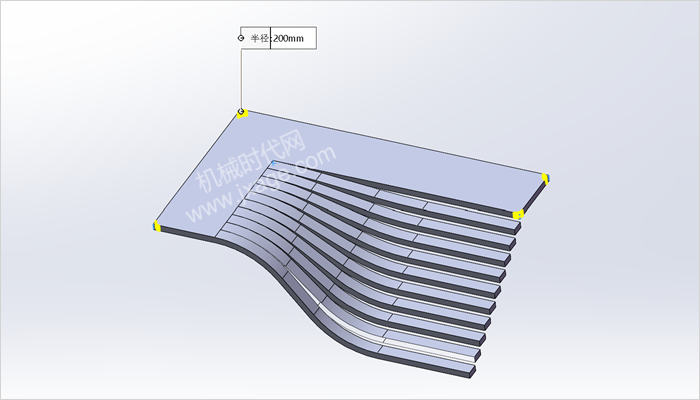

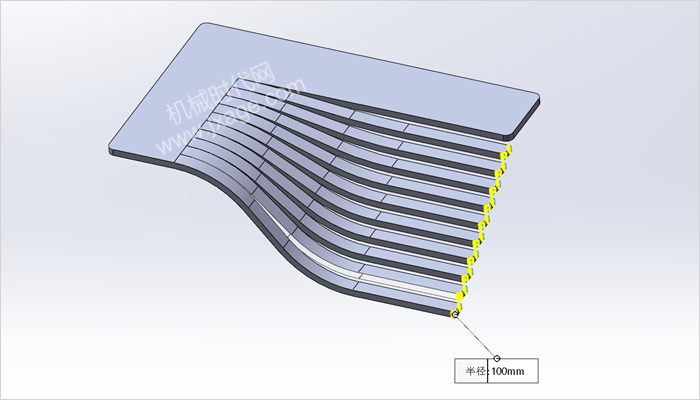

6.倒圆角。

7.倒圆角。

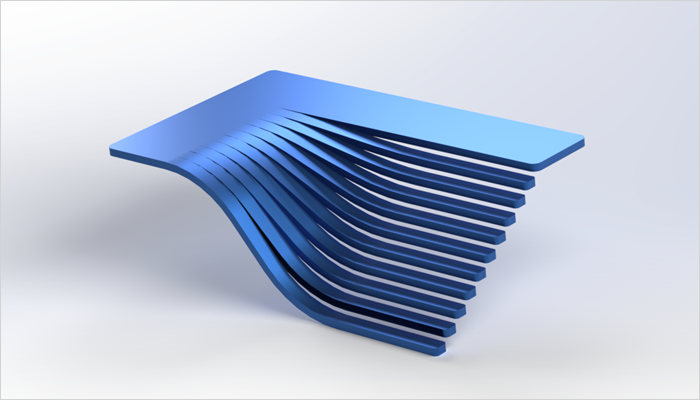

8.完成渲染。

来源：SolidWorks技巧
