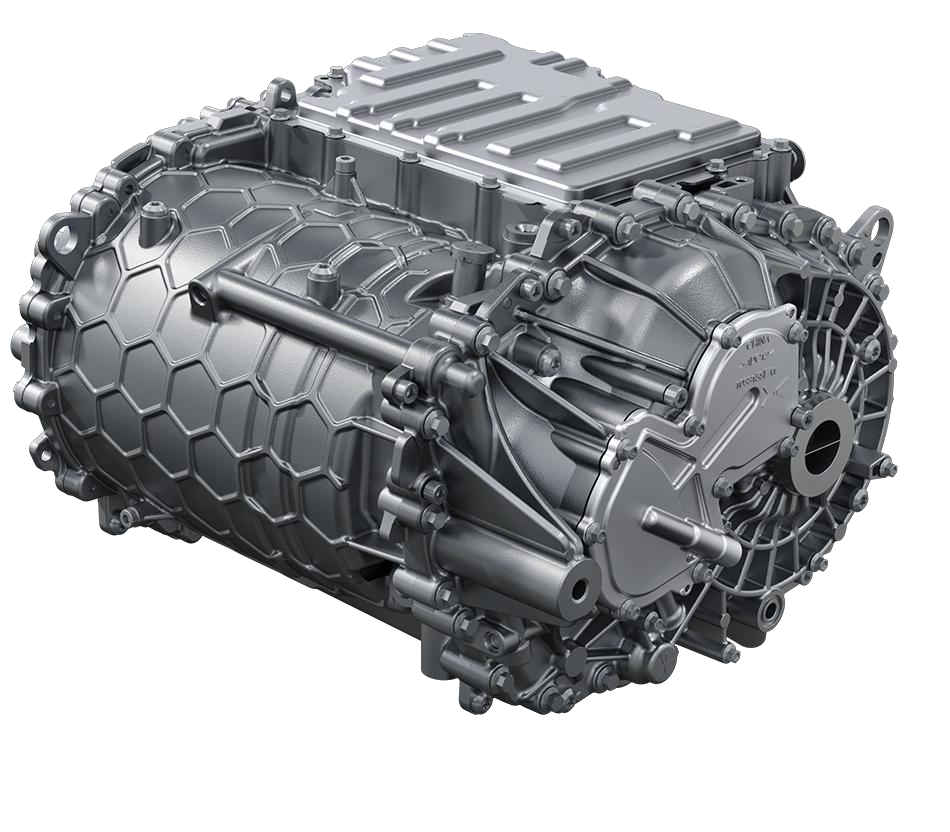

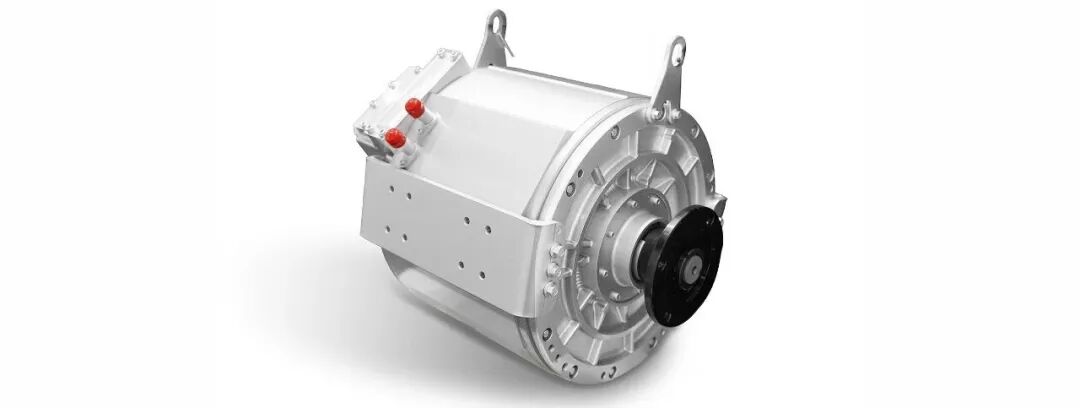

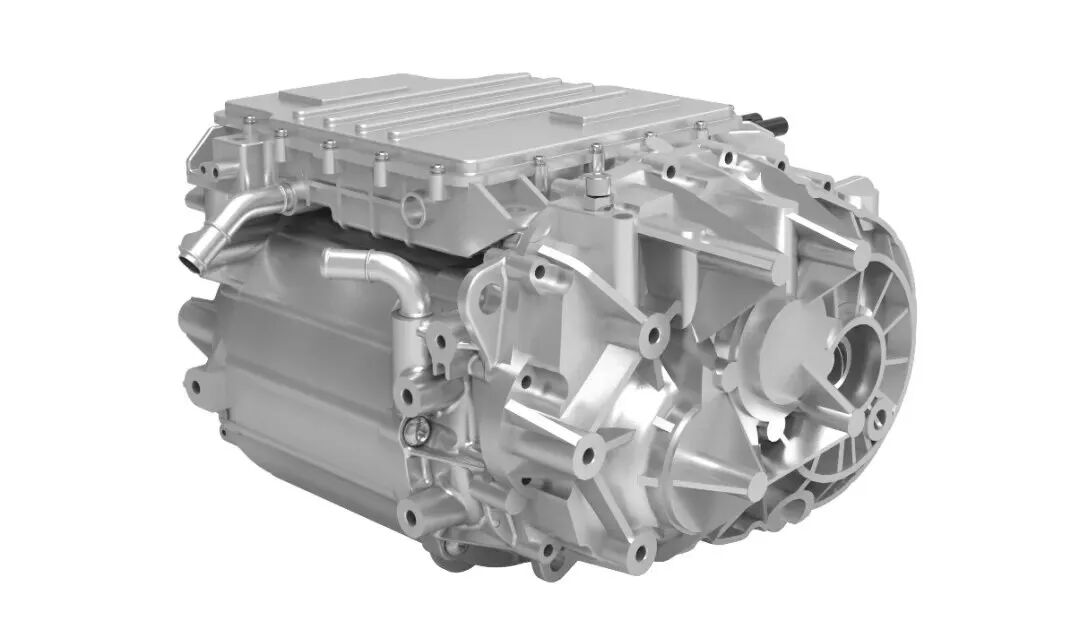

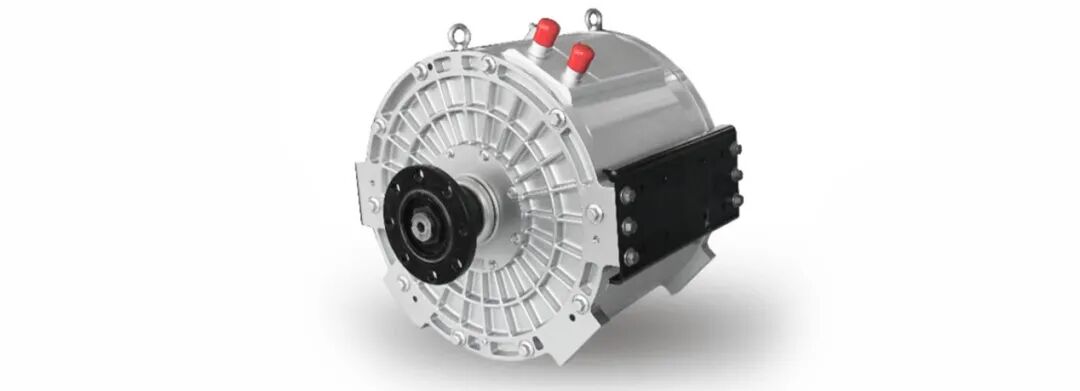

开电动车的朋友或许都有过这样的期待：动力再猛一点、续航再长一点、充电再快一点 —— 而这些需求的核心，其实都指向电动车的 “心脏” 部件：电驱动单元（EDU）。最近，全球汽车传动系统巨头 AAM（美国车桥公司）推出了一款颠覆性的高速 EDU：搭载 30000 转电机，还集成了创新环形逆变器，不仅功率密度比特斯拉高 1 倍多，更解决了高速电机的诸多技术痛点。今天，我们就从 “公司实力→技术趋势→难点突破→细节设计→实测性能” 全维度，拆解这款电驱黑科技。一、先认识下 AAM：全球车企背后的 “电驱专家”能造出30000 转高速 EDU 的 AAM，可不是小公司 —— 它是全球领先的汽车传动系统供应商，业务覆盖燃油车、混动车、纯电车全品类，尤其在电驱动技术上积累深厚。先看一组硬核数据，感受下 AAM 的实力（2024 年数据）：营收规模61 亿美元，在全球汽车零部件企业中稳居第一梯队；全球布局业务遍及 16 个国家，设有 75 + 生产基地、11 个工程技术中心，仅美国底特律的先进技术开发中心，就聚集了数百名电驱领域专家；员工规模约 2.1 万人，其中研发团队占比超 15%，核心成员多来自通用、福特等车企的电驱部门；客户结构深度绑定全球主流车企 —— 通用（GM）占比 42%、福特 13%、Stellantis（菲亚特克莱斯勒与标致合并集团）13%，其他 32% 客户包括大众、丰田等，基本覆盖欧美主流汽车品牌；业务构成传动系统（Driveline）占比 69%（核心业务），金属成型业务占 31%，而电驱系统是传动业务中增长最快的板块，2024 年增速超 50%。简单说，你在路上看到的很多通用、福特电动车，其电驱系统可能就出自 AAM 之手。而这次30000 转高速 EDU 的推出，更是 AAM 在电驱技术上的 “秀肌肉” 之作。二、电动推进的核心趋势：电机越转越快，集成度越来越高为什么 AAM 要花大力气研发30000 转的高速电机？这得从电动推进的行业趋势说起。1. 电机转速：从 “1 万转” 迈向 “3 万转”翻开 AAM 的电机发展历程，能清晰看到一条 “加速曲线”：早期产品（如配套部分燃油混动车型）：电机转速仅 13000 RPM；第四代电驱（Gen 4）：转速提升至 24000 RPM，已领先行业平均水平（16000-20000 RPM）；第五代电驱（Gen 5）：直接突破 30000 RPM，部分型号甚至能达到 30000+ RPM，把行业转速上限拉高了一个档次。对比其他车企的电机转速（如某 OEM 车型仅 11163 RPM，部分高端车型也才 20000 RPM），AAM 的30000 转电机堪称 “电动心脏中的短跑冠军”。2. 集成度：从 “分散布局” 到 “一站式整合”除了转速，电驱系统的 “集成度” 也是核心趋势。早期电驱系统中，电机、逆变器、变速箱是分开设计的，不仅体积大、重量沉，还容易出现 “协同故障”；而现在的趋势是 “全集成”：第一步：逆变器单独油冷（解决散热问题）；第二步：逆变器集成到 EDU 外壳内（减少空间）；第三步：电机与变速箱共享结构壳体（减重）；第四步：电机绕组、转子、逆变器共用冷却系统（提升效率）。AAM 的30000 转EDU，就做到了 “第四步全集成”—— 电机、逆变器、变速箱共用一套油冷系统，体积比传统分散式设计缩小了 40% 以上。3. 高速电机的核心好处：“小身材，大能量”可能有人会问：电机转那么快，有什么用？答案藏在一个基础公式里：功率 = 扭矩 × 转速。在相同功率下，电机转速越高，需要的扭矩就越小 —— 而扭矩小，意味着电机可以做得更小、更轻：用更少的 “活性材料”（如铜线、硅钢片），成本降低；体积缩小，能给电动车腾出更多电池空间（间接提升续航）；重量减轻，整车能耗降低（同样提升续航）。举个直观的例子：AAM 的30000 转电机，直径仅 153mm，而特斯拉同功率电机直径达 232mm——AAM 电机体积小了近一半，重量轻了 30%，成本还低了 15%。三、高速电机的 6 大 “拦路虎”：AAM 是如何逐个破解的电机转速从 2 万转提到 3 万转，可不是 “调大电流” 那么简单 —— 高速旋转会带来一系列技术难题，比如轴承寿命缩短、转子可能 “崩裂”、逆变器损耗增加等。AAM 针对这些 “拦路虎”，给出了一一对应的解决方案。我们用一张通俗的 “问题 - 方案表” 来拆解：高速电机的核心难题通俗理解 AAM 的解决方案解决原理轴承寿命缩短电机轴转得太快，轴承磨损快，可能没跑几万公里就坏了双中间轴齿轮设计通过两个中间轴分担转子轴的负载，让轴承受力更均匀，寿命延长至传统设计的 1.5 倍转子 “崩裂” 风险转子高速旋转时，离心力极大，可能把转子外层的金属甩飞（类似洗衣机甩干时衣服被甩到桶壁）减小电机转子直径转子直径越小，离心力越小（离心力与半径成正比），把转子直径控制在 153mm，确保 “尖端速度” 在安全范围内（实测尖端速度比特斯拉 Model 3 低 12%）逆变器开关损耗增加逆变器控制电机转速时，开关频率要跟着提高，会产生更多热量，浪费电能用 4 极电机 + 碳化硅（SiC）MOSFET 4 极电机比 6 极 / 8 极电机的开关频率需求低 30%；SiC MOSFET 的开关损耗比传统硅器件低 50%，双重减少能耗高速轴密封难题电机和变速箱之间的轴转得太快，密封件容易漏 oil，导致润滑 / 冷却失效电机与变速箱集成，共用一套油系统取消电机和变速箱之间的 “高速轴密封”，直接用同一套油润滑、冷却，从根源上解决漏油问题齿轮 “咬合” 损耗大电机轴齿轮转得太快，与其他齿轮咬合时，摩擦损耗大，还会产生噪音减小电机轴齿轮的 “节圆直径” 齿轮节圆直径越小，旋转时的 “线速度” 越低（线速度 = 转速 × 直径），摩擦损耗降低 25%，噪音减少 6 分贝电机散热不足高速电机功率密度高，热量集中，若散不出去，会烧毁线圈定子叠片内置油道（专利设计）在定子的硅钢片里刻出专用油道，让冷却油直接流过线圈附近，散热效率比传统外部散热高 40% 除了上述 6 大难题，AAM 还解决了一个行业 “痛点”——重稀土依赖。传统高速电机（如内置永磁电机 IPM）需要用钕、镝等重稀土材料，这些材料价格昂贵（钕的价格近 5 年涨了 3 倍），还被少数国家垄断。AAM 的30000 转电机用的是 “感应电机 + 铜转子” 设计，完全不用重稀土材料，还通过两个优化提升性能：转子用 “绝缘铜条”（丙烯酸基聚酰胺绝缘）：减少电流损耗，效率比普通铜转子提升 3%；定子绕组 “封装处理”：用耐高温的树脂把定子线圈裹起来，提升散热效率，还能减少振动噪音。这样一来，AAM 电机既摆脱了重稀土依赖（成本降低 20%），又保证了效率 —— 一举两得。四、30000 转RPM EDU 的 “黑科技细节”：从转子到逆变器，每处设计都藏着巧思光解决难题还不够，AAM 在 EDU 的每个组件设计上，都下了 “细功夫”。我们挑几个核心部件，看看其中的技术亮点。1. 铜转子：不用稀土，还比永磁转子更耐用AAM 的电机转子用的是 “纯铜条 + 端环” 结构，不是传统的永磁体：铜条材质：高纯度电解铜（导电率 98% 以上），比铝转子导电好，电流损耗小；绝缘设计：铜条外层裹了一层丙烯酸基聚酰胺绝缘膜，防止电流 “漏电” 到转子铁芯，效率提升 3%；组装工艺：转子叠片用激光焊接固定，端环与铜条焊接后再做 “动平衡” 处理，确保 30k RPM 旋转时不抖动（动平衡精度达 G2.5 级，比行业标准高 1 个等级）。更贴心的是，转子轴里还埋了 “冷却嵌件”—— 冷却油能从轴中心流过，直接给转子降温，避免高速旋转时转子过热变形。2. 封装定子：像给线圈穿 “防护衣”，散热降噪两不误定子是电机的 “线圈部分”，也是发热大户。AAM 给定子做了 “全封装处理”：封装材料：用 CoolPoly D5110 树脂（耐高温 150℃，耐油腐蚀），通过注塑工艺把定子线圈完全裹住；散热设计：封装时在定子两端集成了 “散热鳍片”，冷却油流过鳍片时，能快速带走热量（散热面积比传统定子增加 60%）；密封设计：封装层还做了 “密封面”，防止冷却油渗入线圈，同时减少线圈振动产生的噪音（噪音降低 8 分贝）。实测显示，封装后的定子在30000 转旋转时，最高温度仅 120℃，远低于线圈的耐受温度（155℃），寿命延长至传统定子的 1.8 倍。3. 碳化硅环形逆变器：“小体积，大电流”，效率拉满逆变器是电机的 “控制器”，负责把电池的直流电转换成电机需要的交流电。AAM 的逆变器是 “环形设计”，还用上了碳化硅（SiC）器件：核心器件：24 颗 1200V 碳化硅 MOSFET（TO-247 封装），每颗能承受 350A 的峰值电流，总输出功率达 280kVA；环形结构：逆变器绕着电机定子布置，缩短了与电机线圈的接线距离（接线长度比传统逆变器短 50%），减少了电流损耗；散热工艺：MOSFET 与铜散热片用 “铜烧结工艺” 连接（不是传统的焊接），热阻仅 0.76℃/W，比焊接工艺低 13%（热阻越低，散热越好）；体积控制：整个逆变器（含电容）体积仅 1.415 升，比同功率传统逆变器小 30%，能轻松集成到 EDU 外壳里。4. 双中间轴变速箱：让高速电机 “力气更大”，还保护轴承电机转速高，但扭矩小，需要变速箱 “放大扭矩” 才能驱动车轮。AAM 用的是 “双中间轴变速箱”：传动比：23:1，意味着电机转 23 圈，车轮转 1 圈 —— 把电机的小扭矩放大 23 倍，峰值 axle 扭矩达 4563 Nm（能轻松推动 2.5 吨的 SUV 爬坡）；负载平衡：两个中间轴对称布置，180° 抵消电机轴的轴向力，让轴承受力减少 50%（这也是轴承寿命延长的关键）；齿轮设计：用 “复合斜齿轮”，咬合更平稳，高速旋转时的噪音比直齿轮低 10 分贝，还能承受更大的冲击力（耐用性提升 20%）。五、实测说话：223kW 功率 + 95.35% 效率，性能碾压传统电驱技术说得再好，不如实测数据有说服力。AAM 对30000 转EDU 做了两轮关键测试：“电机单独测试” 和 “全 EDU 测试”，结果都远超预期。1. 电机单独测试：30k RPM 无压力，效率逼近 95.4%测试条件：用 Semikron SKAI 逆变器驱动电机，无负载时测到30000 转，负载时测到 15000转（受测试台限制，实际装车后可支持更高负载）。核心测试结果：峰值扭矩：200.6 Nm（比设计目标 199 Nm 高 0.8%）；峰值功率：223.4 kW（接近设计目标 225 kW，误差仅 0.7%）；峰值效率：95.35%（在 24000 RPM、35% 负载时达到，比传统 24k RPM 电机高 2.5%）；能耗表现：在 15000 RPM、50% 负载时，每升体积输出功率达 67.3 kW（电机单独功率密度），是特斯拉 Model 3 电机（32 kW/L）的 2.1 倍。更重要的是，实测数据与 MotorCad 仿真数据几乎一致（扭矩误差 <1%，功率误差 < 0.8%），说明设计方案成熟可靠，没有 “纸上谈兵”。2. 全 EDU 测试：系统效率超 91%，扭矩满足重载需求全 EDU 测试是把电机、逆变器、变速箱组装在一起，模拟实际装车场景。核心测试结果：峰值 axle 扭矩：4265 Nm（虽然比设计目标 4563 Nm 略低，但已能满足中大型 SUV 的爬坡、加速需求 —— 比如推动 2.5 吨的车，0-100km/h 加速可跑进 5 秒）；峰值系统功率：194 kW（电机 + 逆变器 + 变速箱的总功率，效率达 91.4%—— 行业平均系统效率约 88%，AAM 高出 3.4 个百分点，意味着每 100 公里能省 2-3 度电）；续航潜力：按 194 kW 功率、91.4% 效率计算，搭配 100kWh 电池的车型，高速续航（120km/h）可达 450 公里以上，比同电池容量、传统 EDU 的车型多 30-40 公里。从测试数据看，AAM 的30000 转EDU 不仅 “转得快”，还 “跑得远、力气大”，完全满足量产车型的需求。六、下一步更狠：直奔40000转，功率密度要破 60kW/LAAM 并没有满足于30000 转的成绩 —— 根据文档披露，下一步计划研发 “40000转高速电机”，目标是把功率密度再翻一倍。未来的技术方向包括：电机转速：从 30k RPM 提升至 40k RPM，进一步缩小电机体积；变速箱升级：开发 39.6:1 的双中间轴变速箱，适配更高转速，同时保证扭矩放大效果；逆变器升级：推出 800V、800A 的环形逆变器，支持更高电压平台（800V 充电比 400V 快 2 倍）；功率密度目标：电机 + 逆变器的功率密度突破 60 kW/L（目前是 24.7 kW/L，提升 1.4 倍）。值得一提的是，AAM 的30000 转电驱动单元项目还获得了美国能源部（DOE）的合作资助 —— 这意味着该技术符合国家层面的 “高效电驱” 发展方向，未来可能会在更多车型上推广。总结：高速化、集成化、无稀土化，才是电驱的未来AAM 的30000 转高速 EDU，不仅是一款产品，更指明了电动车电驱系统的三个发展方向：高速化电机转速从 2 万转迈向 3 万转、4 万转，是提升功率密度、缩小体积的核心路径；集成化电机、逆变器、变速箱 “一站式整合”，减少损耗，降低成本；无稀土化用感应电机 + 铜转子替代永磁电机，摆脱重稀土依赖，降低成本波动风险。对消费者来说，这些技术进步最终会转化为 “更划算、更好用” 的电动车：续航更长、动力更强、价格更亲民。而对行业来说，AAM 的突破也会倒逼其他供应商加速技术升级 —— 最终受益的，还是每一位电动车用户。你觉得30000 转的高速电机，会成为下一代电动车的 “标配” 吗？欢迎在评论区分享你的看法～全文完~ 免责声明：以上观点仅代表作者个人看法，与本平台无关。PPT文档版权归AAM公司所有，分享本文仅供学习参考，切勿用于商业用途，如涉及版权问题，请第一时间告知我们删除，非常感谢。来源：电动新视界
