Fluent Meshing快速划分网格的三种方法

10月前浏览2470

传统流程、工作流、HM+FM




今天给大家更新Fluent Meshing划分网格的三种比较好用的方法。分别是:

  1. 传统流程;

  2. 工作流的水密几何;(2019版后具备)

  3. Hypermesh+Fluent Mehsing组合

各位小伙伴可以看看,自己喜欢哪一种画网格的方法~



模型准备工作
The Preparation Job

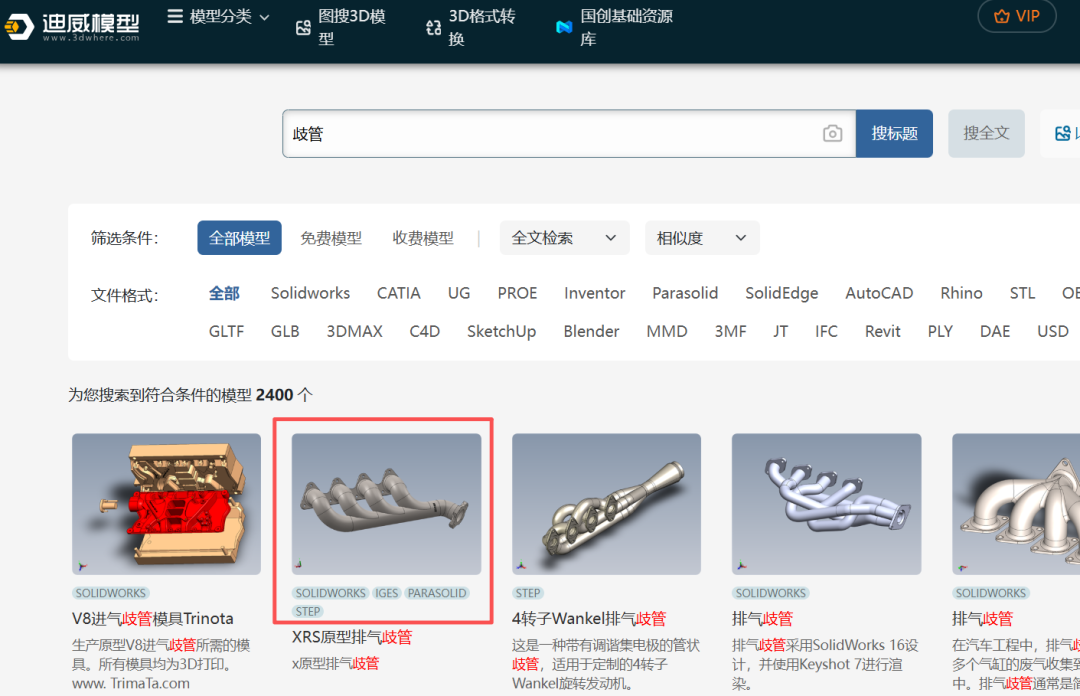

开始之前,准备一个几何模型。为了说明这三种网格划分方法,特意在网上找了一个模型。有兴趣的小伙伴可以在“迪威模型”网上搜索“歧管”,然后下载一个歧管模型即可。我选择搜索内容的第二项进行下载使用。

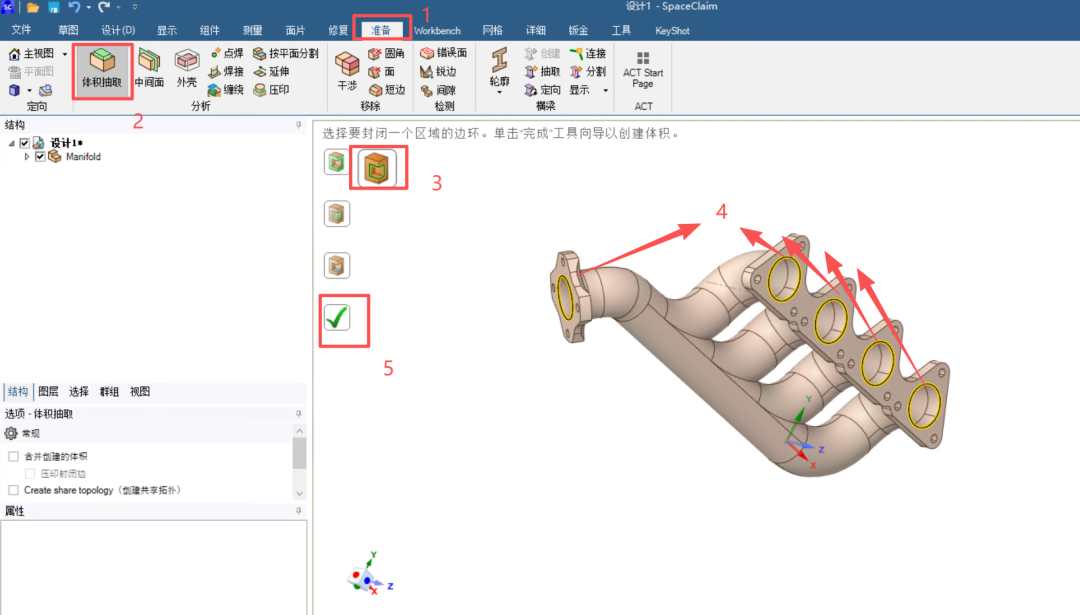

通过spaceclaim,进行流体域抽取。按下图1-5的步骤进行鼠标点击,可以抽出歧管的流体域。

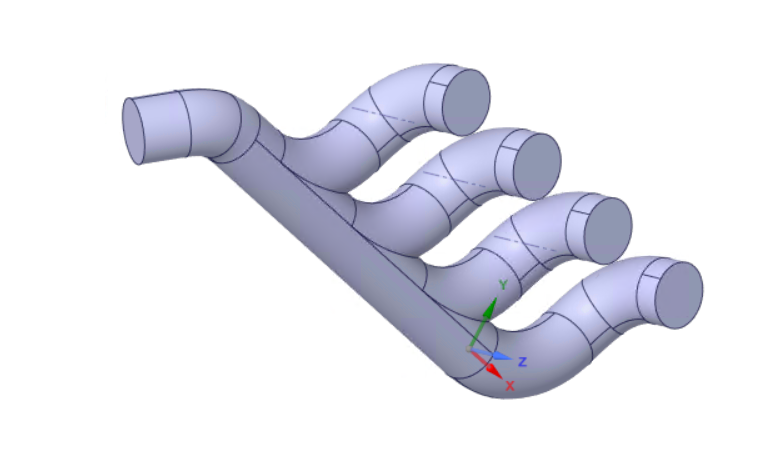

抽取完流体域后,将得到以下的模型,将此模型进行另存为stp格式。








方法1:FM网格划分传统流程
The Tranditional Method

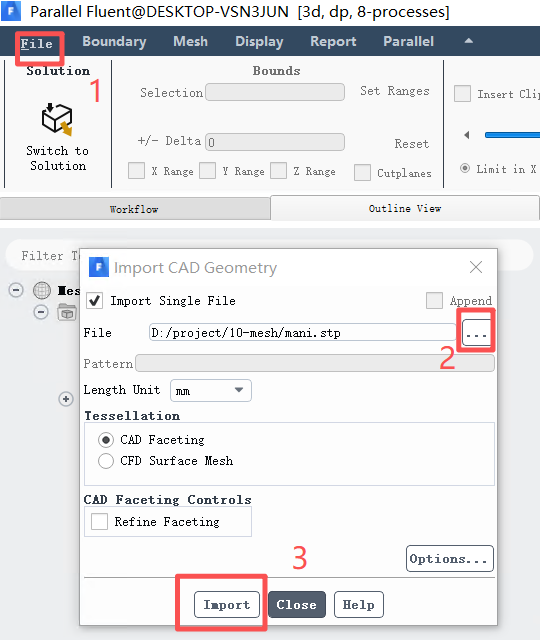

1.启动Fluent Meshing,选择“导入CAD”的形式,将几何模型导入。

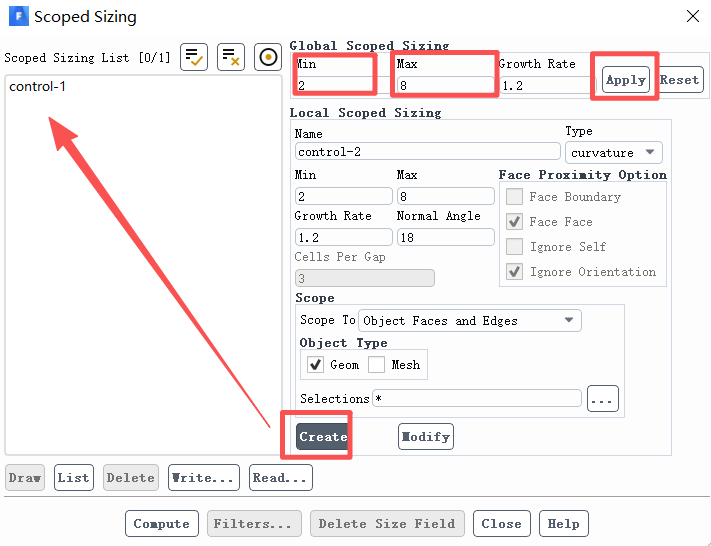

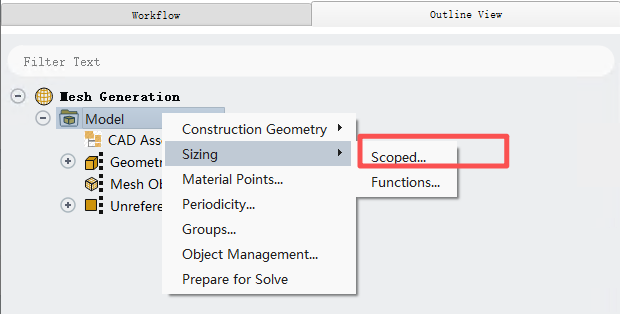

2.选择outline view,而不选择工作流workflow,右键Model,设置sizing-scoped,设置尺寸。


尺寸给定最小尺寸和最大尺寸,创建后,将会出现control-1的项。此时直接关掉即可,不用点击compute。如果模型非常大,这个compute时间会非常久,需要耐心等待。所以养成习惯,不点击。

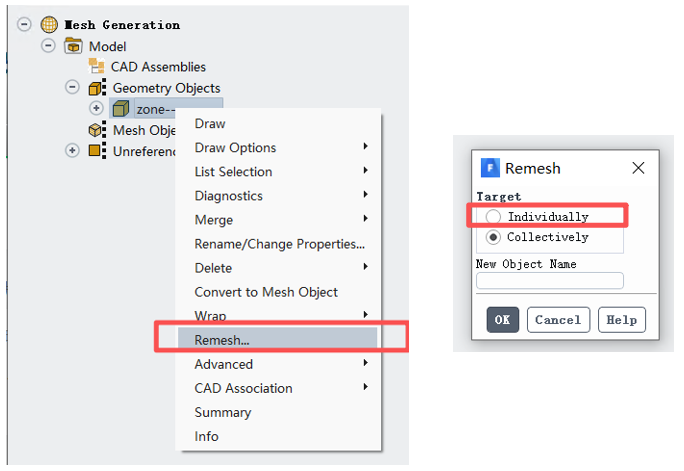

3.设置好后,在geometry objects下,选择该几何,进行面网格划分。跳出的remesh对话框,可以选individually也可以选择collectively,只不过后者我们需要给个自定义命名;点击ok,瞬间完成面网格划分;

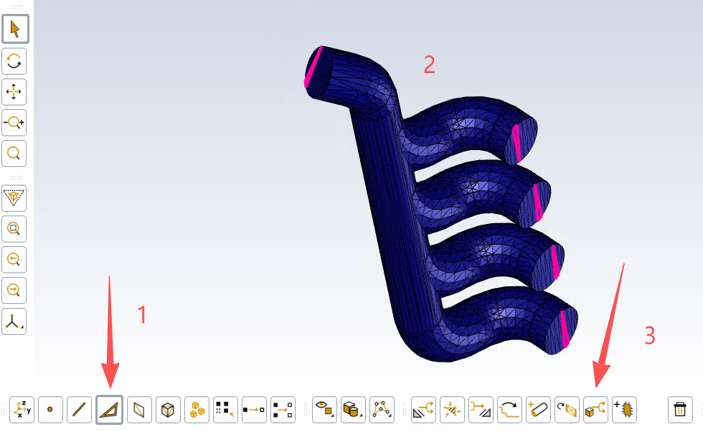

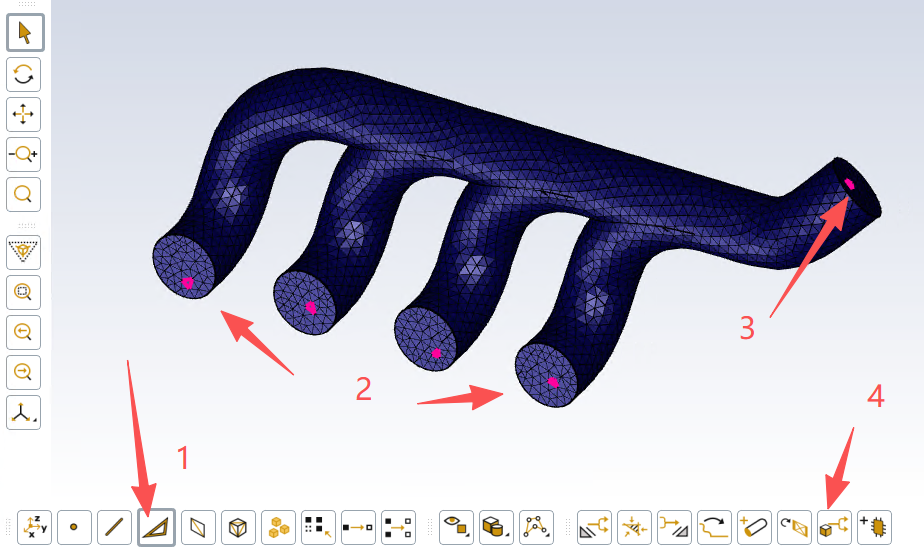

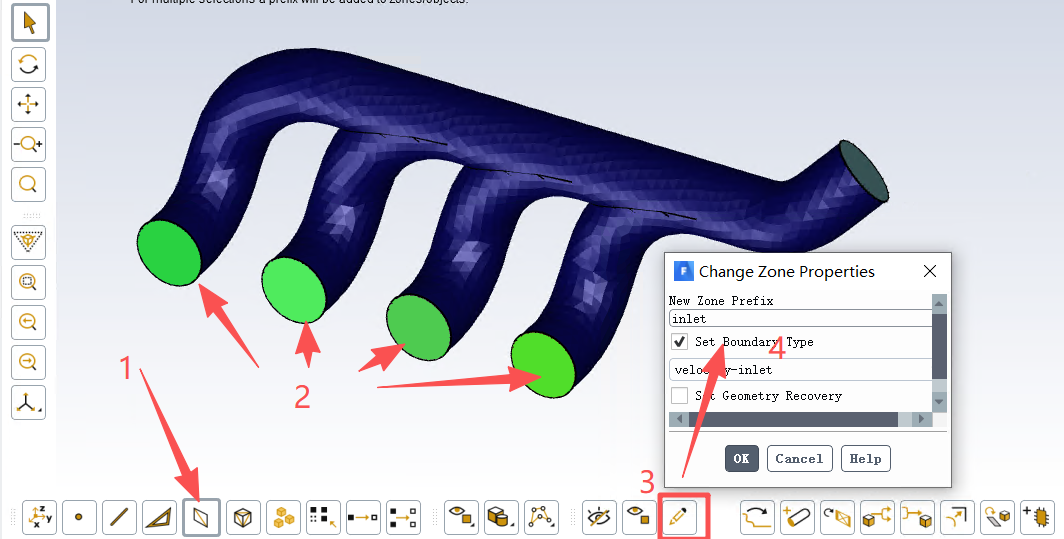

4.边界条件命名;先左键选择1,再右键分别进行2和3的点选,最后左键点击4,即可将各个面seperate。



seperate后,就可以进行各个面的命名了。通过这种方法,将inlet、outlet、wall命名好;

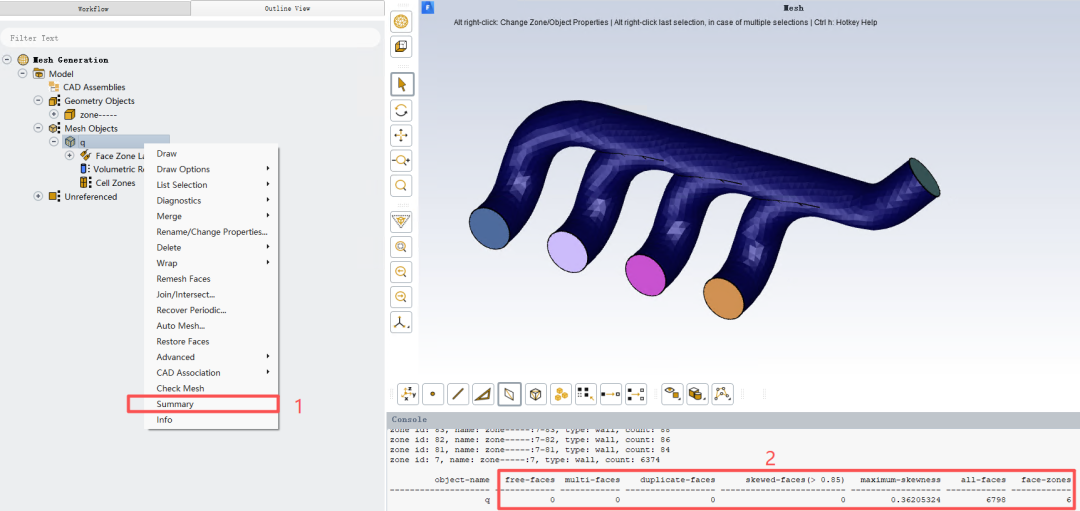

5.非常重要的一步,对面网格进行summary,观察所有的面网格是否有不合适的。由于该模型比较简单,未出现自由边、重合面之类的。如果有,需要去手动处理。(此文章不进行详细处理,后续通过其他典型模型,进行相关修复操作)

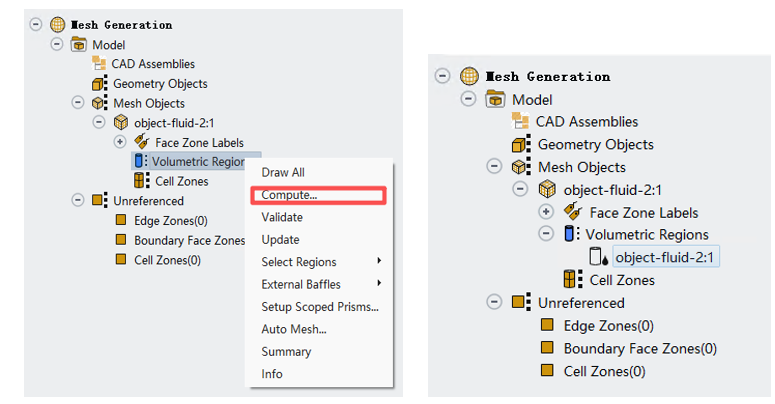

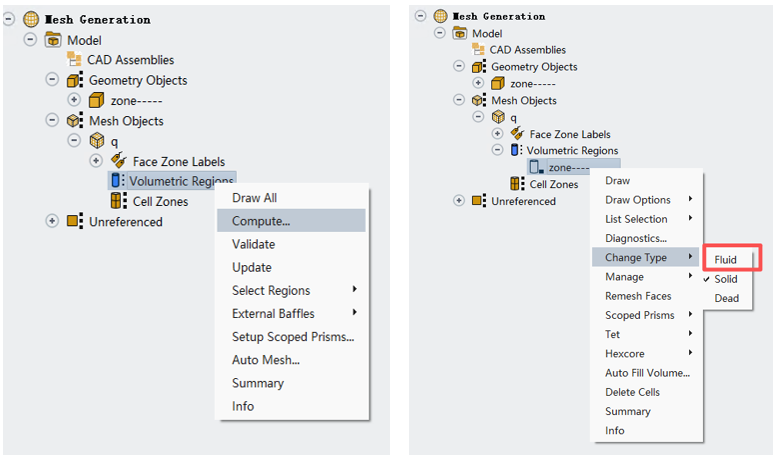

6.展开面网格,找到Volumetric region进行compute识别;并对识别出的区域改变其类型,选择fluid即可。

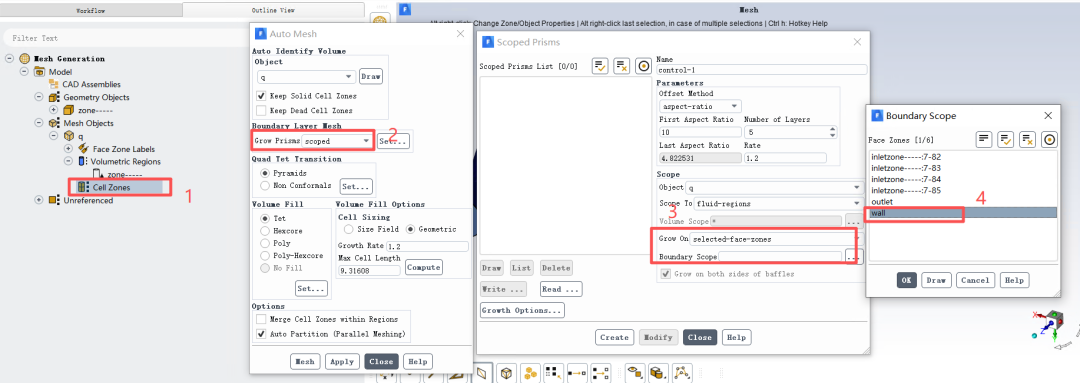

7.边界层设置,在cellzone位置右键选择automesh,对grow pris m选择scope,出现对话框后,找到boundary scope选择wall,这样就会对wall边界进行边界层生成了。边界层默认设置为5层;

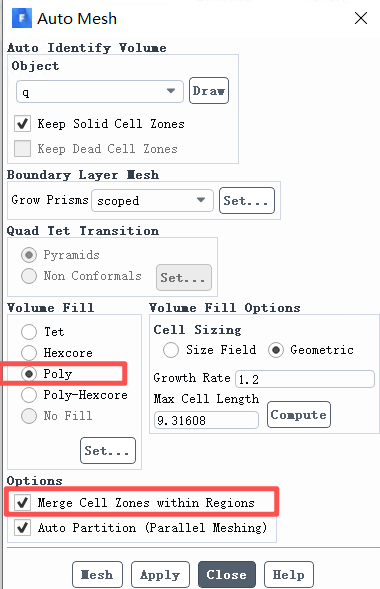

8.体网格生成,选择多面体poly,当然也可选择其他的类型,并勾选merge cell zones within regions,点击mesh;

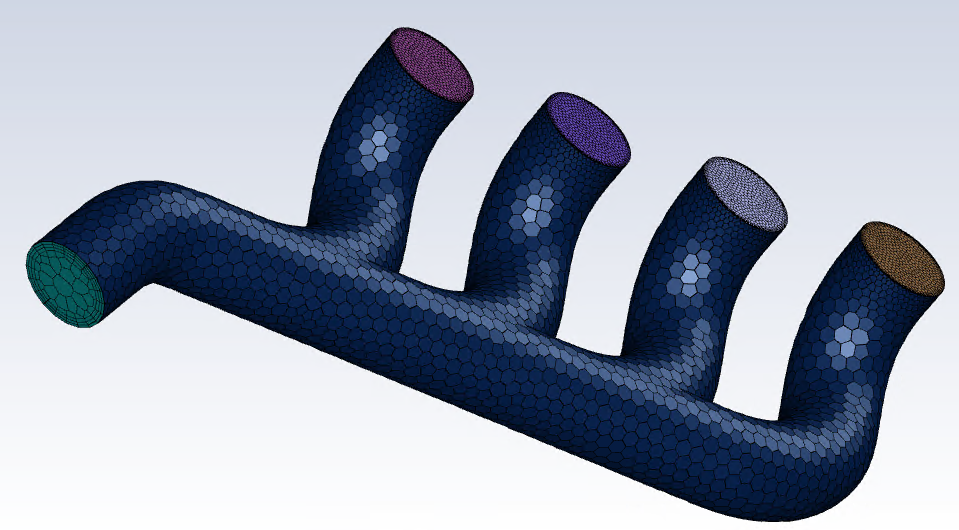

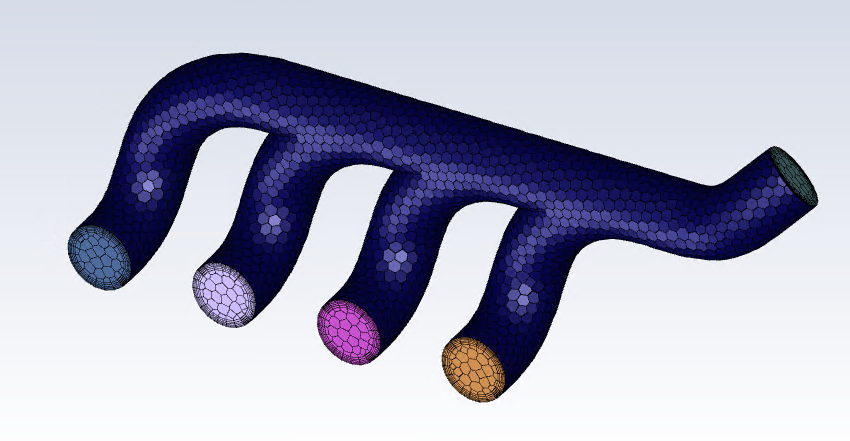

这样就直接生成体网格啦!








方法2:工作流workflow的水密几何
The Watertight Method

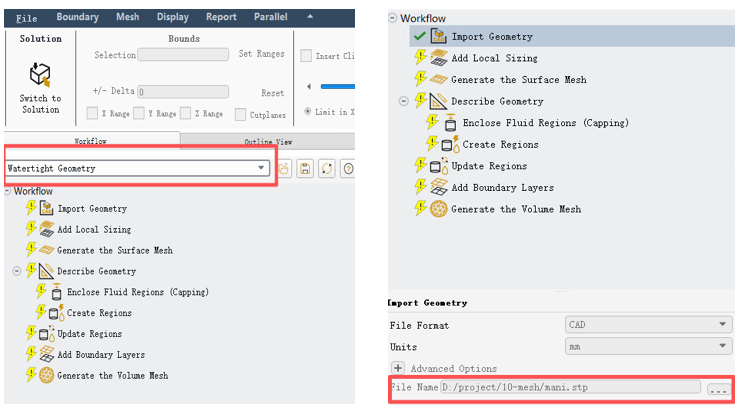

1.打开软件后,在卡片里Workflow,在标红的位置选择Watertight Geometry;点击Import Geometry,在File Name处导入几何文件;




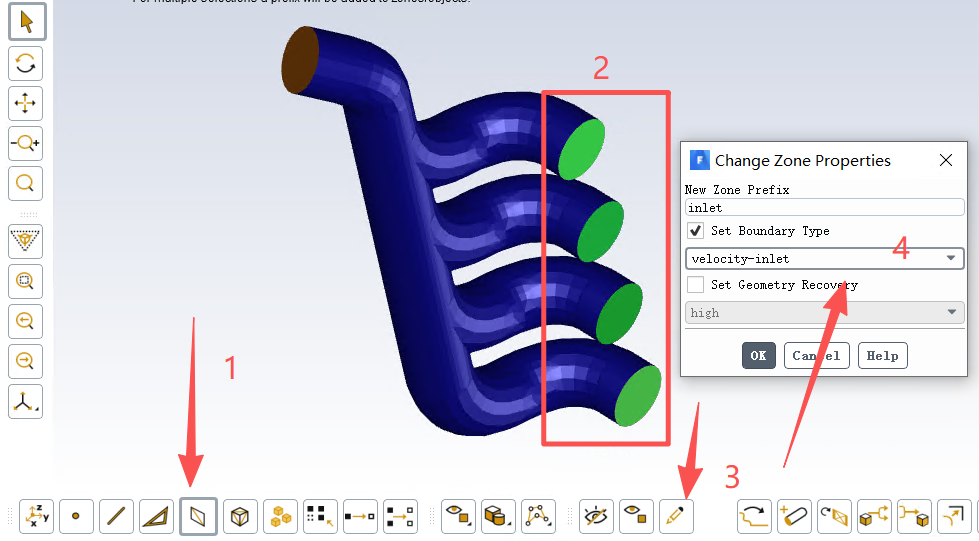

2.通过下图的鼠标操作,seperate之后,将进出口分割出;

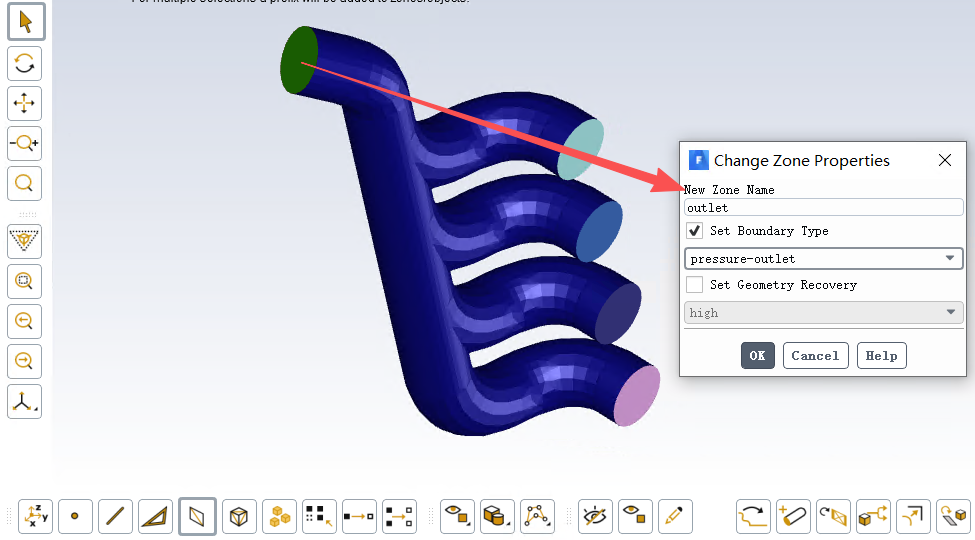

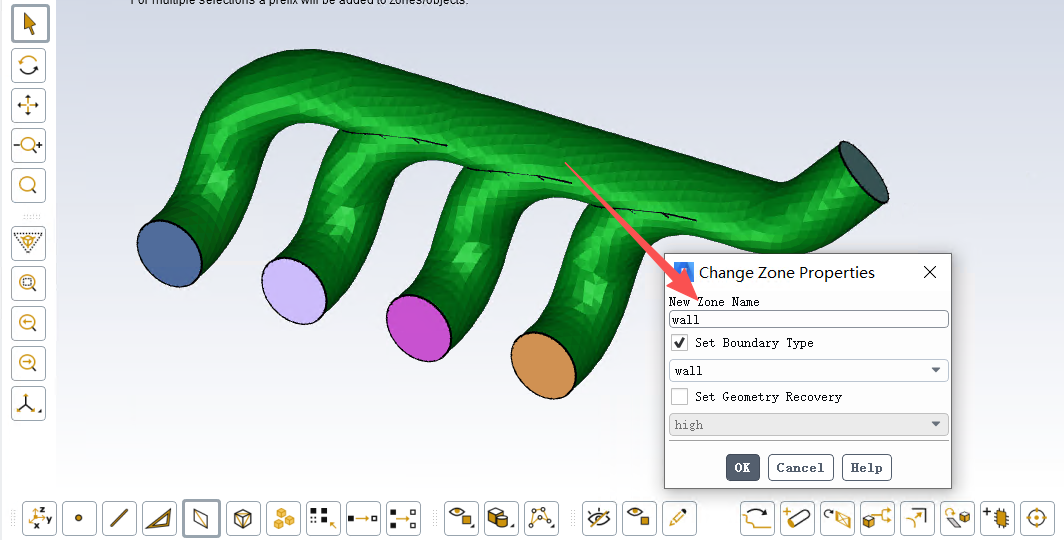

3.通过下图的鼠标操作,分别将进出口和壁面进行命名;命名时,可以选择边界类型,具体如下:



对四个圆命名为inlet,类型为速度入口

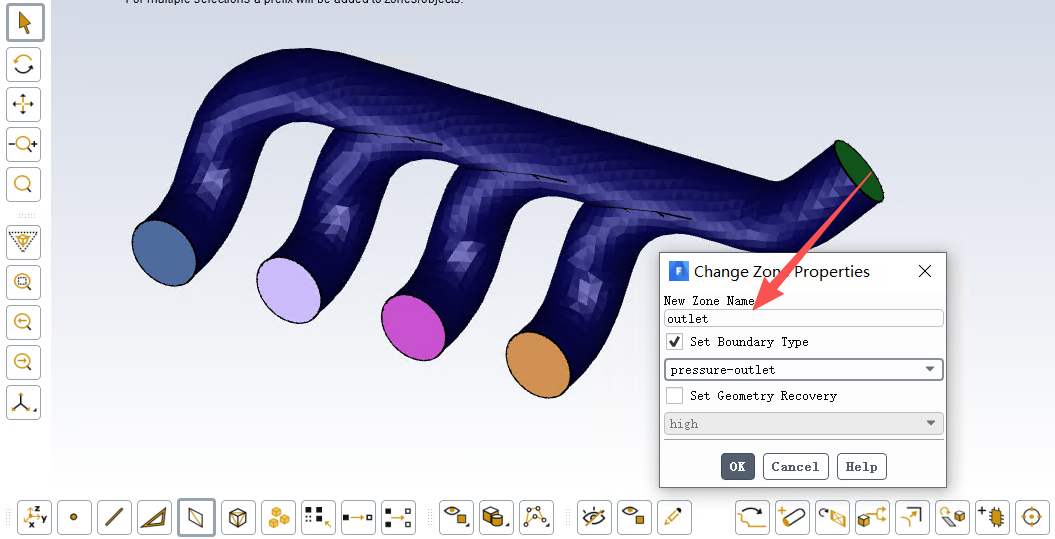

对单个圆命名为outlet,类型为压力出口


对整个曲面命名为wall,类型为wall

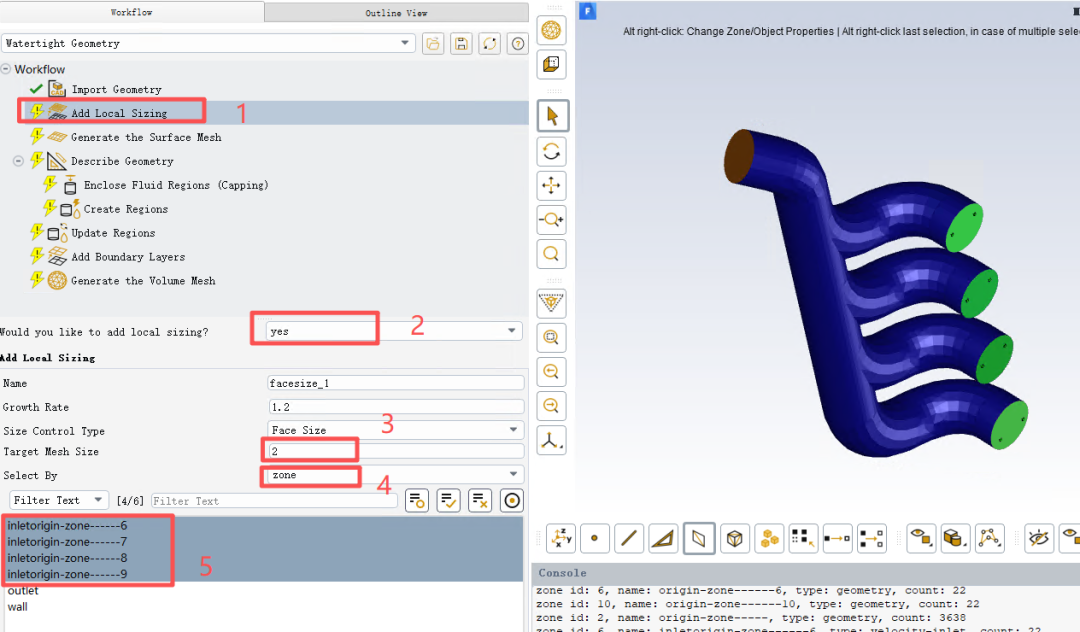

4.定义局部尺寸,局部尺寸激活yes,然后对目标尺寸进行调整,调整的同时,右侧视图中,会显示网格样式。select by选择zone,可以发现将出现刚刚自己命名的边界名称。假设选择四个入口为加密区,如下操作;

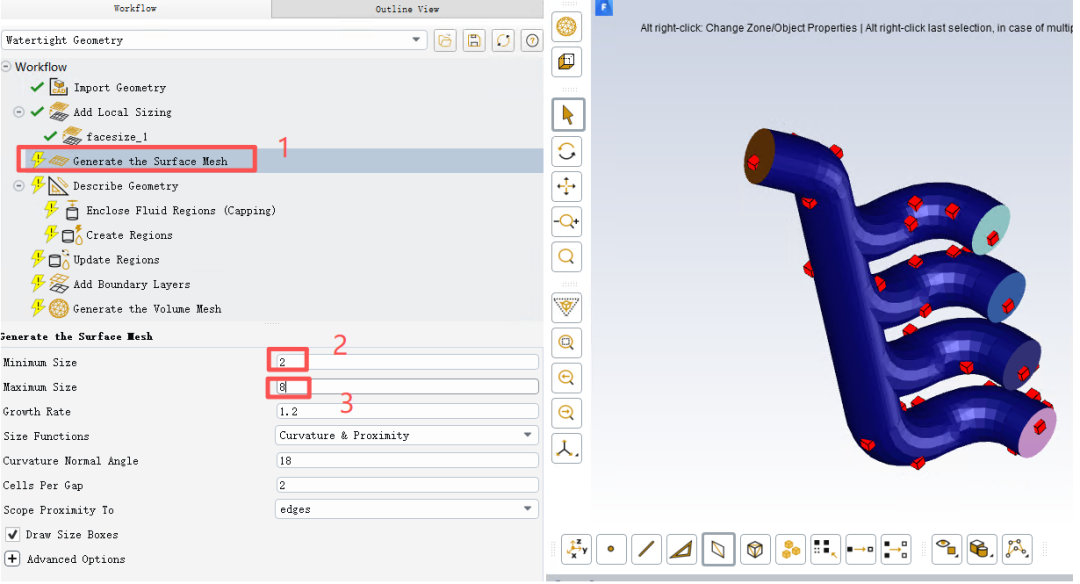

5.点击generate the surface mesh,设置最小网格尺寸和最大网格尺寸,同步的,右侧视图也将出现预览网格;

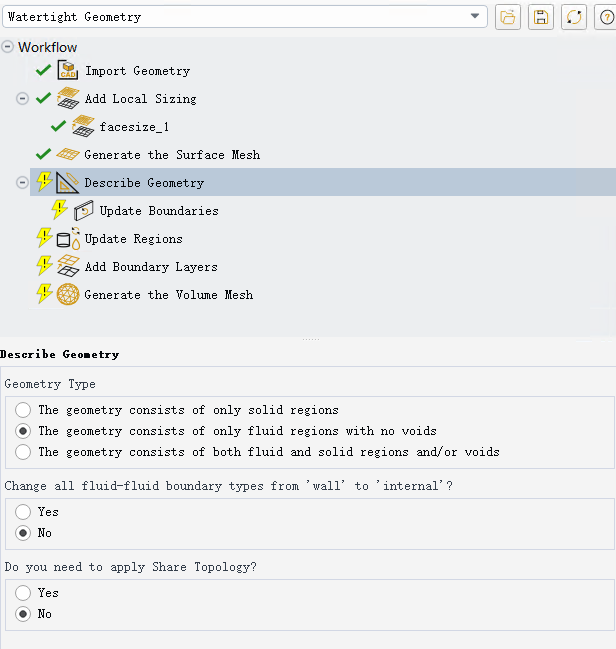

6.点击描述几何,选择第二项,此几何只包括流体域,无空域;

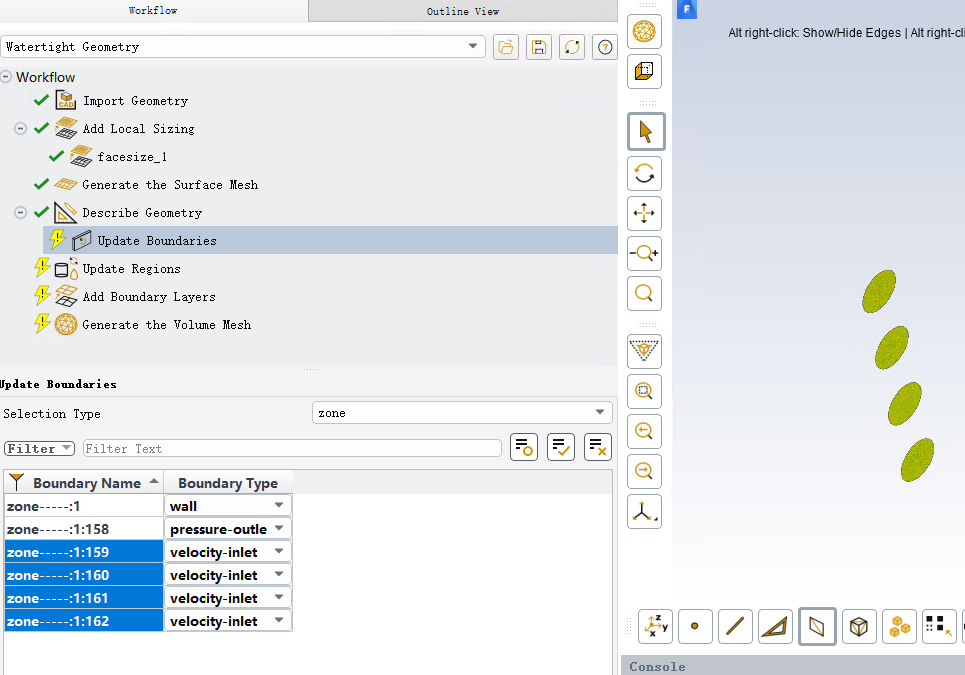

7.更新边界条件,可以发现这个名字貌似被动修改了,不要紧,后续还可以进行修改,当然此处也可以输入修改,展示的话,先不修改;

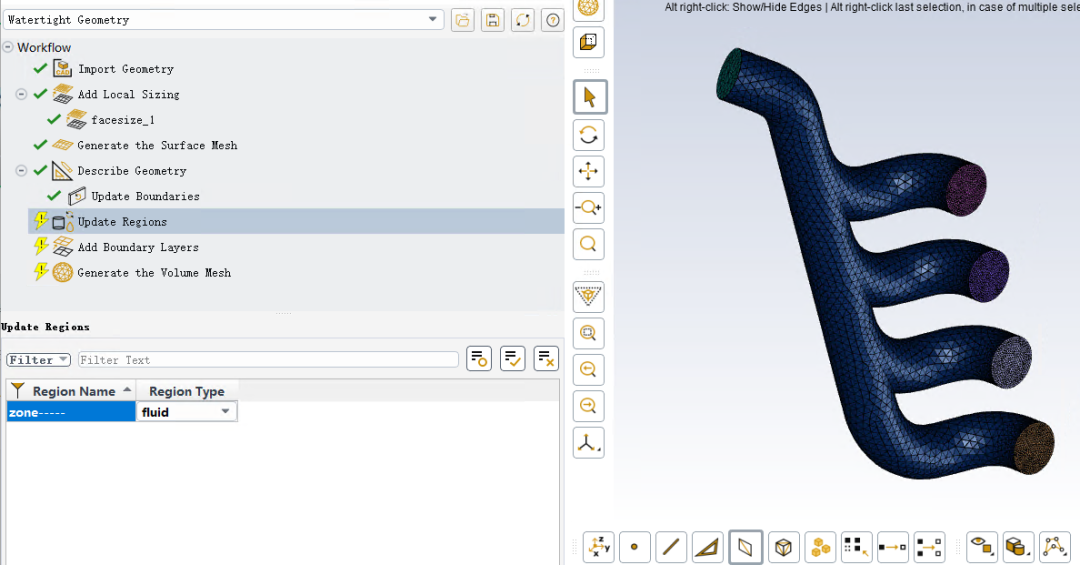

8.更新计算域。目前只有一个流体域,可以对region type确认为fluid;

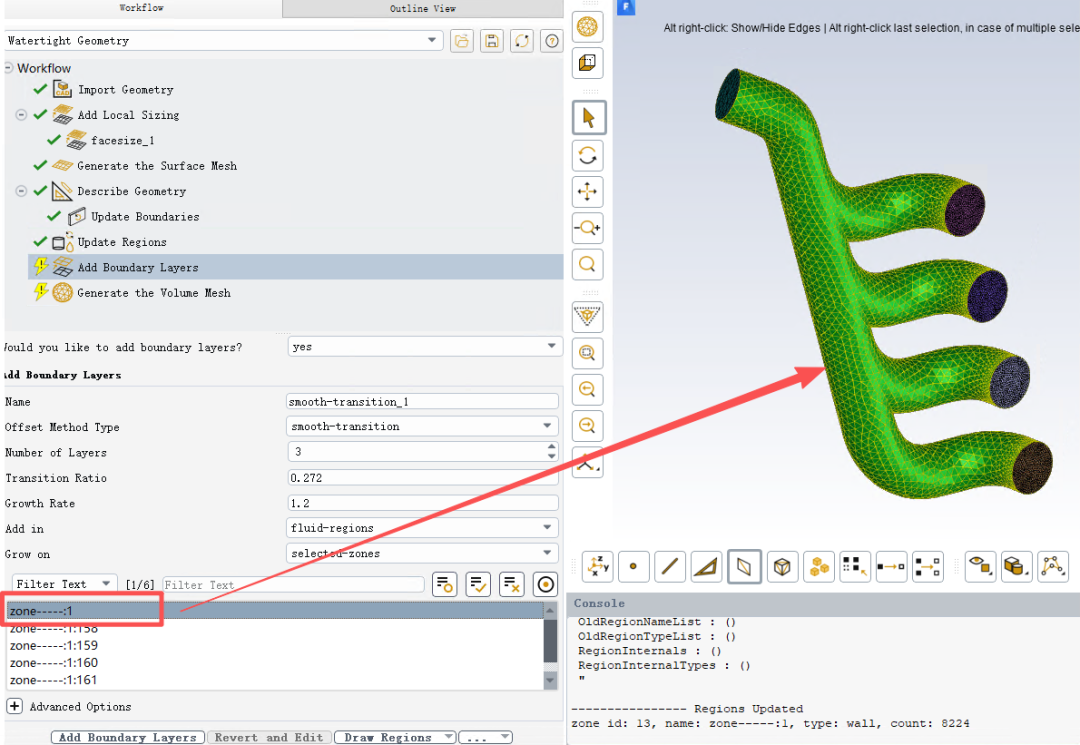

9.加边界层,可以选择wall处进行给定。默认是3层边界层,适当进行数值调整即可;

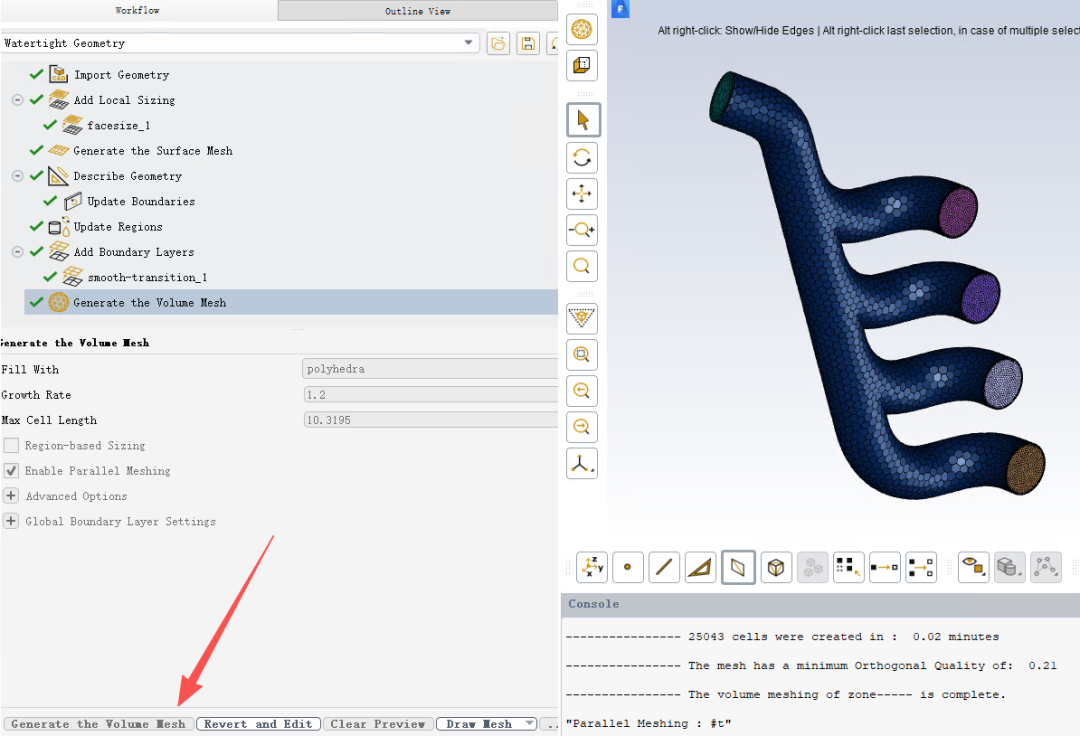

10.点击生成体网格,就大功告成了!

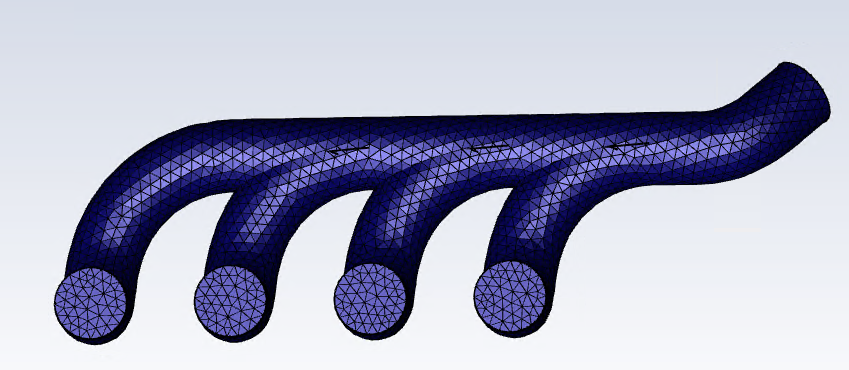

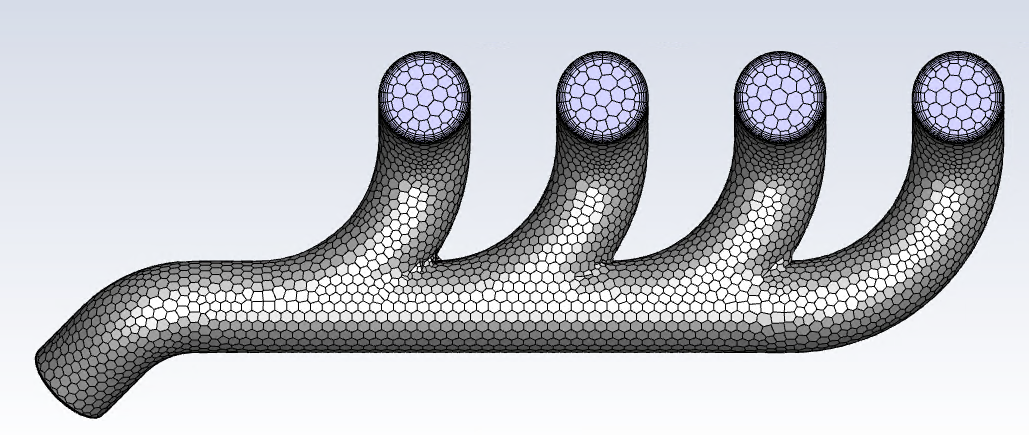

由于对4个入口进行了加密,可以观察四个入口的网格比较密,而其他位置比较疏。另外边界层可以从入口和出口位置观察到。







方法3:HM+FM组合技
The Combination Meshod

这个方法需要用到hypermesh软件。

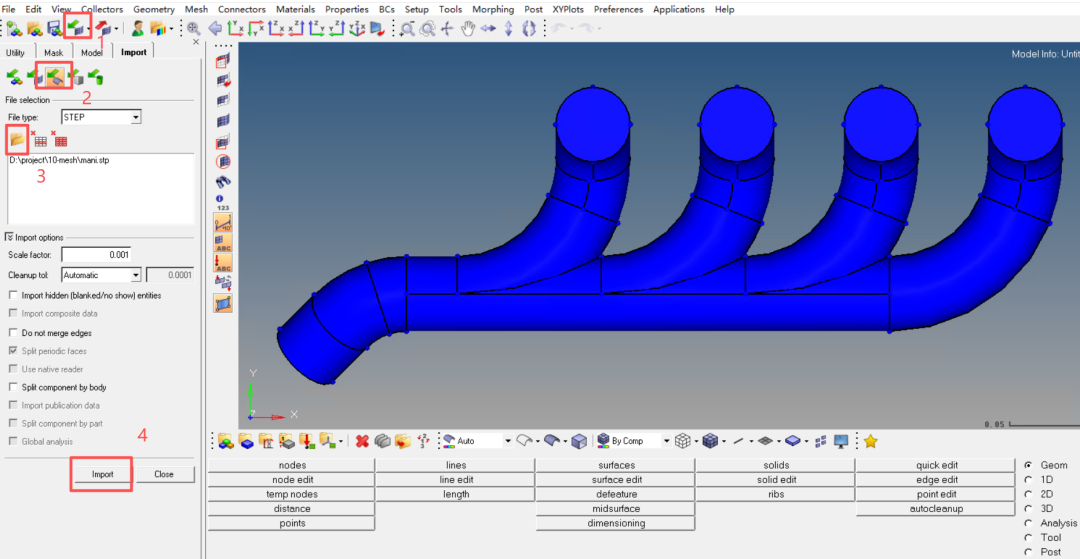

1.打开hypermesh软件,导入几何;

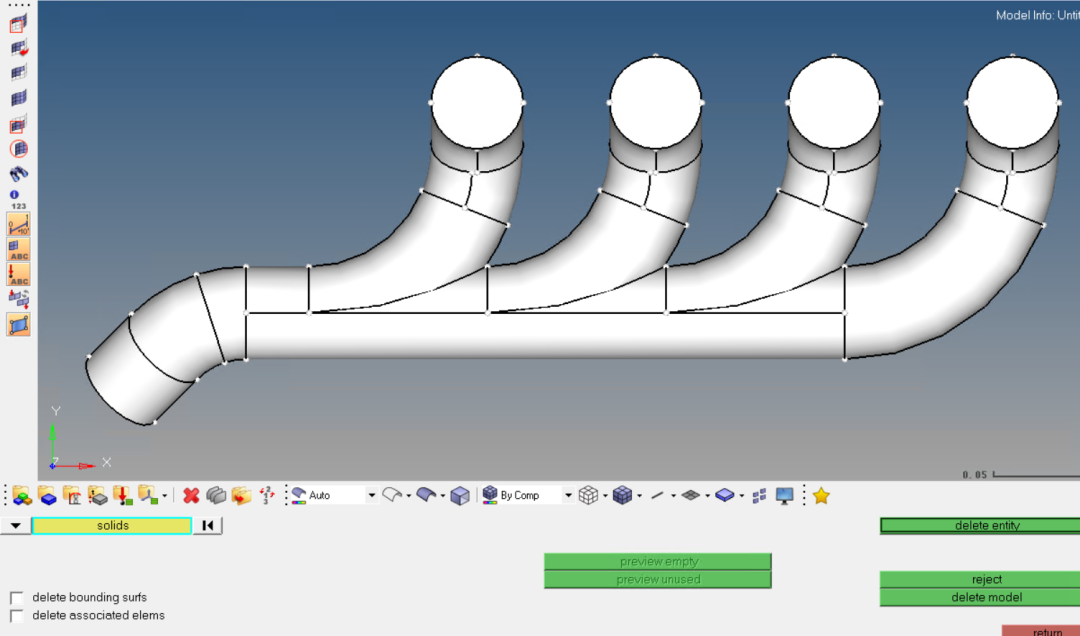

2.删除solid,按F2;选择solid,选择all,然后delete entity;

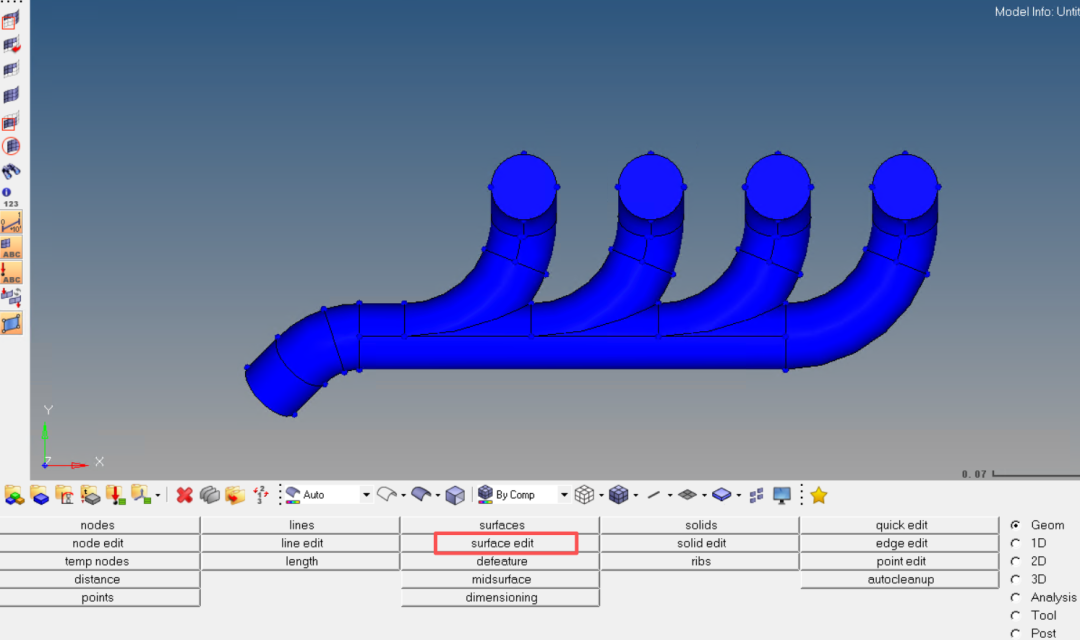

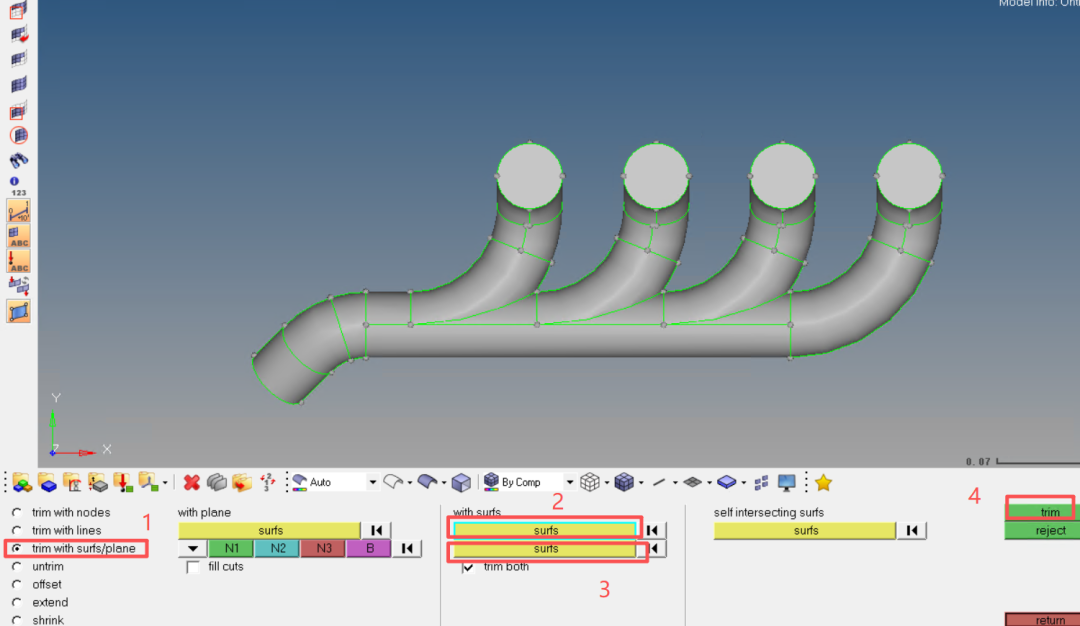

3.非常重要的一步,对几何进行自相交处理,选择surface edit,这一步我感觉是非常灵魂的一步,尤其是遇到复杂交界面时,堪称前处理的绝技;

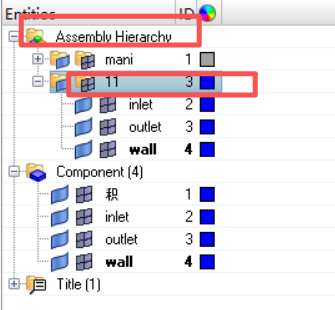

4.整理边界,为了更好的整理自定义边界,可以建立一个assembly,用于简易操作,进而可以在assembly建立component,命名为自己的边界。我建立了inlet、outlet和wall。

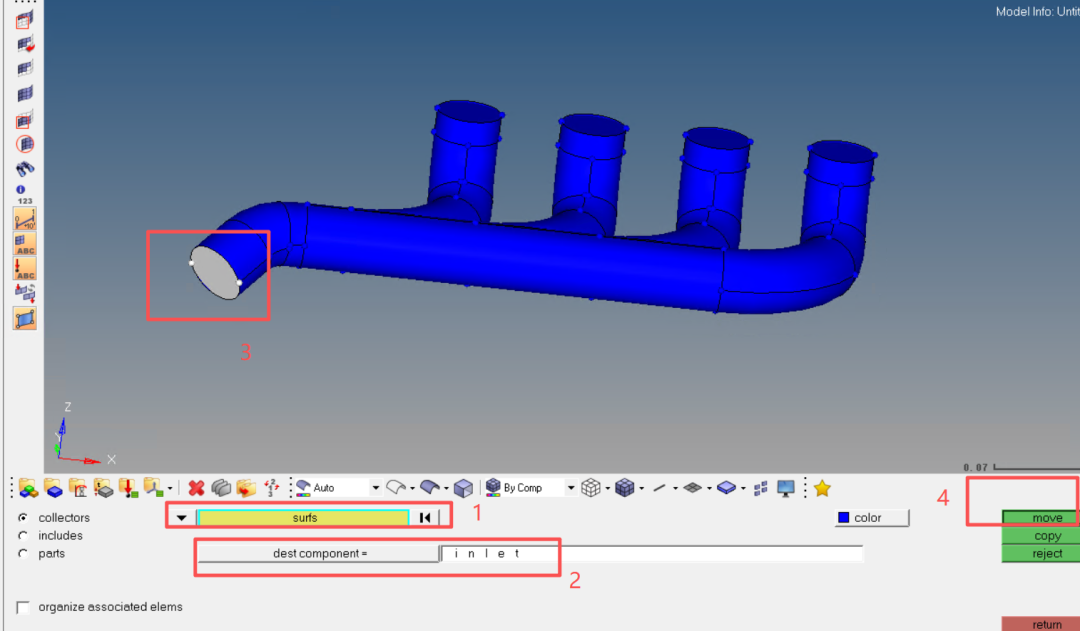

5.安排边界对应;分别通过move的方式,将边界移动好;

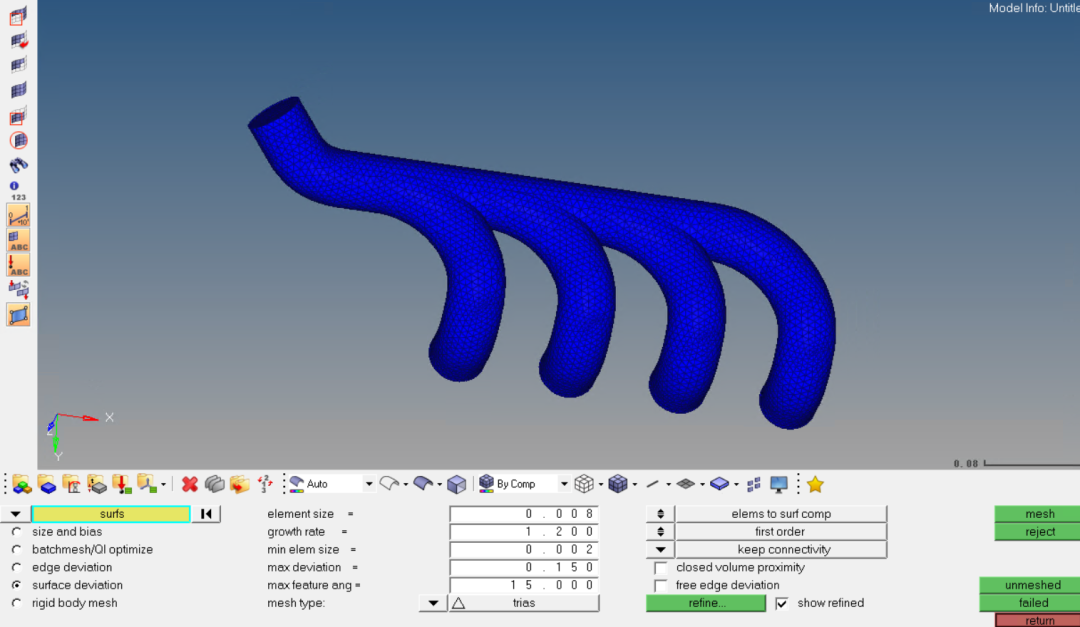

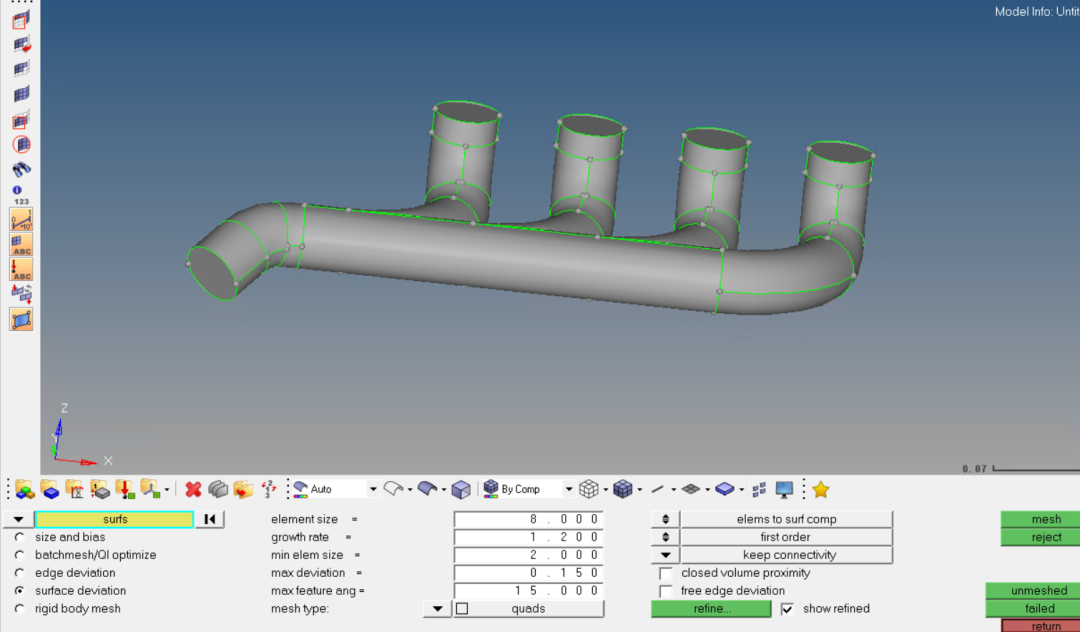

6.划分面网格,只需要按F12;如下,设置好尺寸,就直接点击mesh即可。下图是我的默认设置,对最大尺寸和最小尺寸进行调整;点击mesh即可。

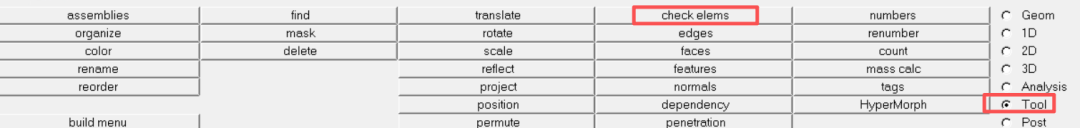

一定要检查面网格质量,在tool里的check elems里。

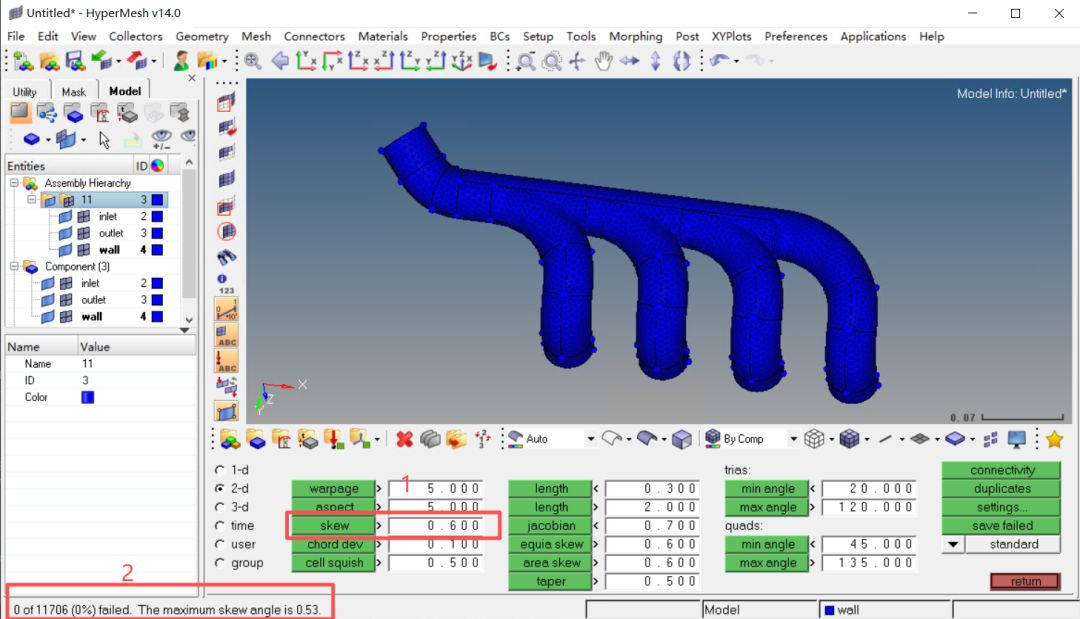

主要观察skew扭曲率即可。汽车行业的标准为,该扭曲率在abaqus的标准下,小于0.6即可。目前我的模型为0.53,该值生成出来的体网格质量,基本上可以满足计算要求。

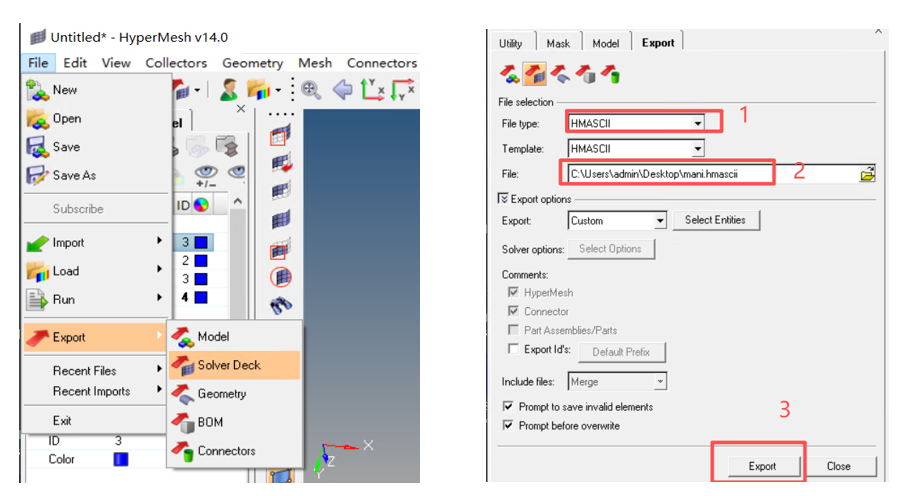

7.导出面网格,以HMASCII的格式导出;

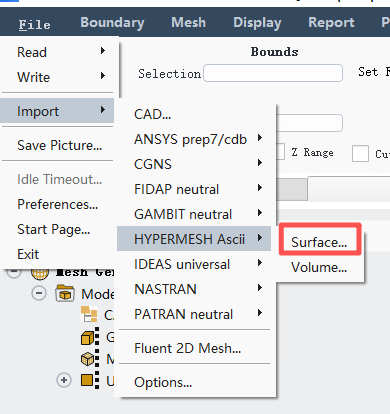

8.打开fluent meshing,导入该文件;

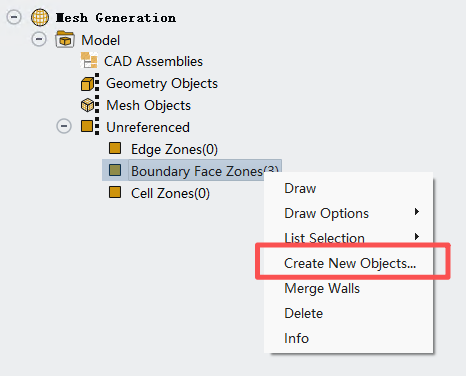

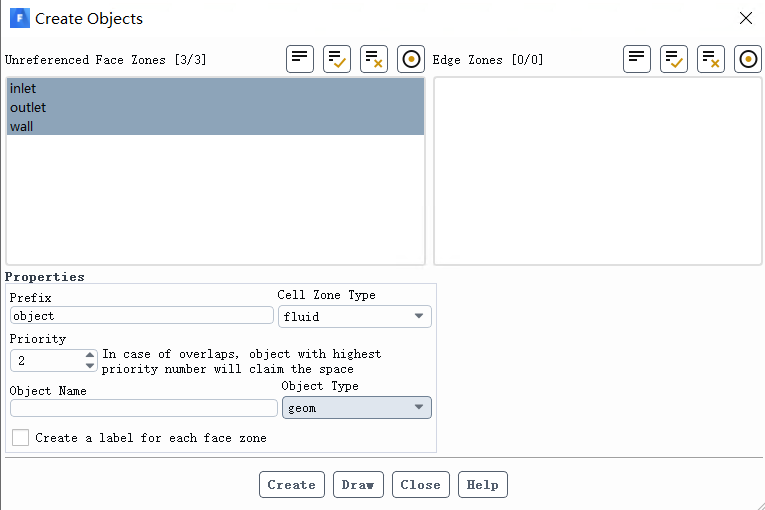

9.在boundary face zones里点击create new objects,选中所有面,进行create;

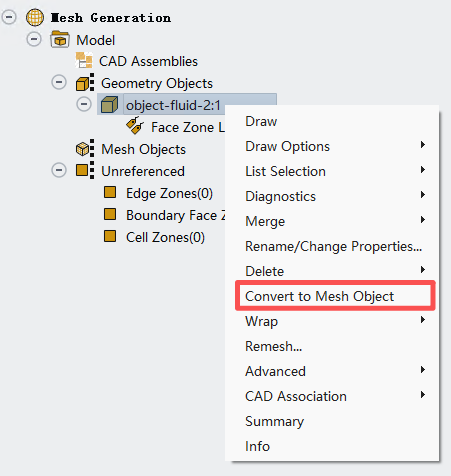

10.此时几何位置将出现object,点击转化为网格object

11.网格object里进行compute识别计算域,将出现流体域

12.生成体网格,方法与第一种方法一致。此方法的唯一好处就是,不用太了解fluent meshing,只把fluent meshing当成一个体网格生成的工具。此方法适用于熟悉hypermesh的用户。只要确定好hypermesh里的相关标准,那么在fluent meshing里就必然能生成出符合质量要求的网格。
