正弦扫频振动测试全解析：详解产品寿命评估逻辑与故障模式分析
正弦扫频振动试验是一种模拟产品在实际使用环境中可能遇到的振动条件的测试方法。通过这种测试，可以评估产品的结构强度、疲劳寿命以及对振动环境的适应性。试验过程中，振动频率随时间线性或对数变化，以覆盖一个宽广的频率范围。
对数扫频：频率按照对数规律变化，常用于覆盖更宽的频率范围。ANSYS Workbench平台具有完备的结构正弦扫频振动试验仿真方案。对于正弦扫频振动试验，对标的参数主要是寿命。常用标准有，- GB/T 2423.10-2008：电工电子产品环境试验 第2部分：试验方法 试验Fc：振动（正弦）。
- IEC 60068-2-6：基本环境试验规程.第2部分：试验.第6节：试验Fc：振动（正弦波）。

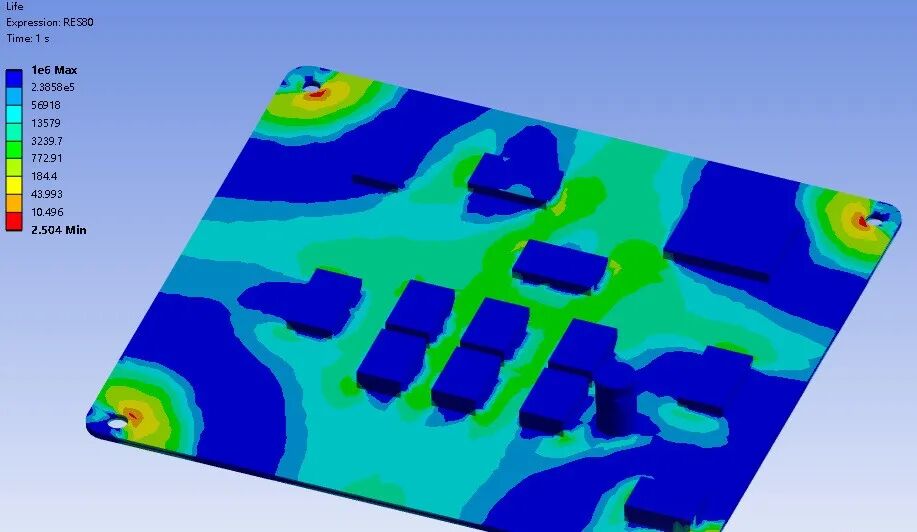

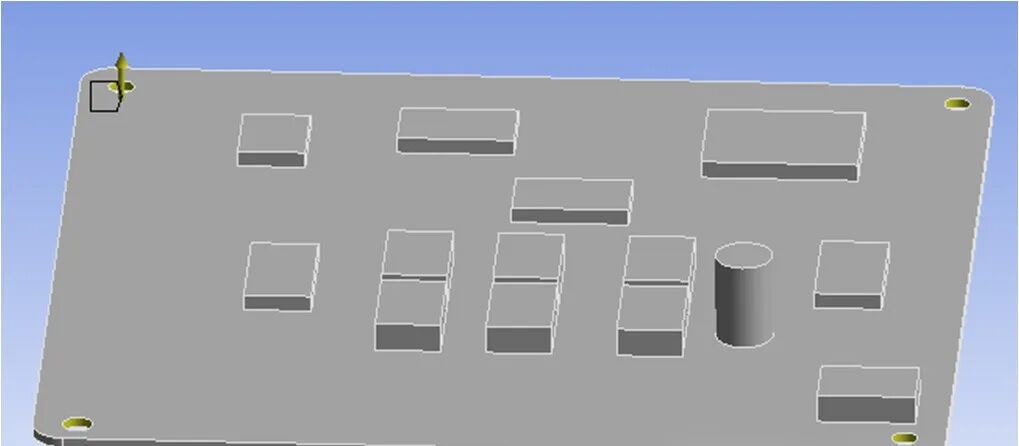

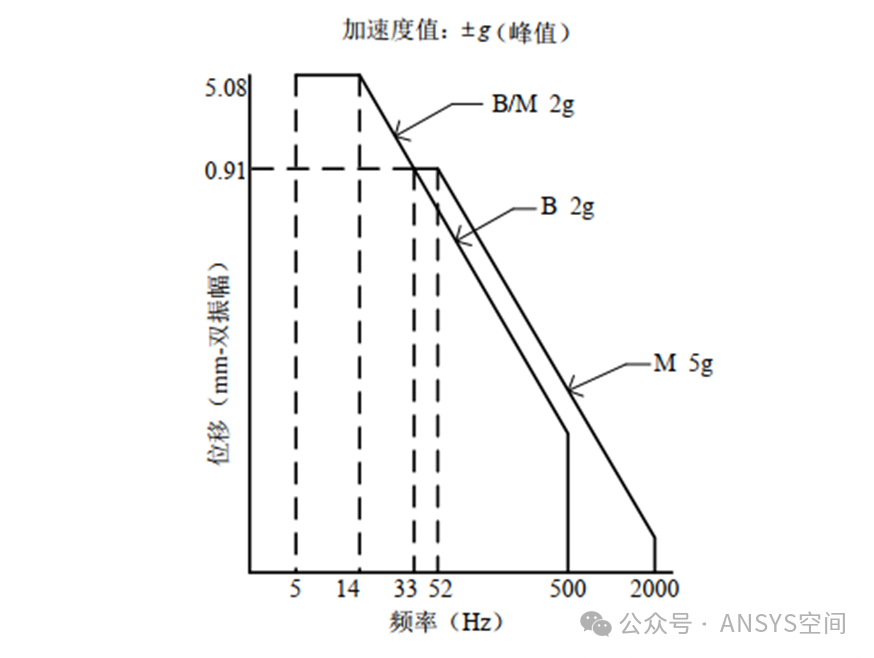

使用B条件。在低频阶段（5Hz-14Hz），正弦扫频的控制条件是定位移的幅值为 2.54mm（单振幅），高频阶段（14Hz-500Hz），正弦扫频的控制条件是定加速度的幅值为 2g。对于振动疲劳，用户需要提供材料的S-N曲线。下图为计算的模型，考虑振动方向为竖直方向，扫频方式为线性扫频。假设扫频速度1Hz/s。这个计算结果的单位是循环数，即正弦扫频振动循环数，本实例的一次扫频时间为495s，因此物理寿命为2.5*495=1237s。不同的试验标准对标的参数不同，有的是循环数，有的是物理时间。为了让大家了解常见结构振动试验的类型与仿真计算的基本方法，仿真秀邀请平台优秀讲师张老师，于2025年10月15日19：30，做客仿真秀，为大家带来《ANSYS结构振动试验仿真与随机振动疲劳寿命计算》免费公开课，帮助大家掌握基于ANSYS Workbench仿真计算各类结构振动试验的功能和原理。直播主题：ANSYS结构振动试验仿真与随机振动疲劳寿命计算公开课
