   midas NFX CFD支持1D CFD、2D CFD、3DCFD模拟,不同维度的模型应用和场景选取,可结合分析目的和求解要求来选择

1D与2D和3D分析目的

1D CFD:追求系统级速度和宏观趋势,用于快速设计和控制分析。

2D CFD:追求特定截面上的物理细节和教学研究,是成本与细节的折中。

3D CFD:追求极致的物理真实感和细节,用于最终设计和故障诊断,但成本最高。

1D CFD 模拟

核心思想:将复杂的流体系统(如管道网络、发动机冷却回路)简化为一系列相互连接的一维单元。在每个单元内,流动参数(如压力、流速、温度)只沿流动方向变化。

必要性与优势:

1.  极高的计算速度:这是1D模拟最大的优势。计算一个庞大的系统(如整车的冷却系统、液压系统)可能只需要几秒到几分钟。这使得它非常适合:

概念设计阶段:快速评估不同设计方案的可行性。

参数化研究和优化:在短时间内扫描成千上万个设计点,寻找最优解。

控制系统开发:与MATLAB等工具耦合,进行硬件在环测试,因为其速度能满足实时或超实时的要求。

2.  系统级分析能力:1D工具生来就是为了模拟整个系统中各个部件的相互作用。你可以轻松地将泵、阀门、散热器、发动机等部件模型连接起来,研究一个部件的改变如何影响整个系统的性能。

3.  优秀的稳态性能预测:对于许多工程应用,我们首先需要知道的是系统的整体压降、流量分配、温度分布等宏观参数。1D模拟在这方面非常出色且足够准确。

局限性与适用场景:

无法捕捉复杂三维流动现象:如分离流、漩涡、二次流、复杂的湍流结构等。

依赖经验公式: 其准确性很大程度上依赖于管道摩擦系数、局部损失系数等经验公式。这些公式需要根据实际情况进行校准。

适用于: 管道流动、内流场、热交换系统、发动机进排气系统、液压/气动系统等流动方向明确的场景。

2D CFD 模拟

核心思想:在一个平面**上求解流动控制方程(N-S方程)。可以看作是3D模拟在某个方向上的无限延伸(如无限长机翼),或者是对称/轴对称问题的简化。

优势:

1.  比3D更快的计算速度:网格量和计算量远小于同精度的3D模拟。

2. 能展现平面内的流动结构:可以清晰地观察到平面内的涡旋、分离区等。

3.  优秀的教学和研究工具:非常适合用于理解基本的流体力学原理,因为可以方便地进行后处理和可视化。

局限性与适用场景:

理想化假设:现实世界本质上是三维的。2D模拟假设在第三个维度上没有变化,这通常是一个很强的简化。

应用范围有限:主要用于:

无限翼展机翼的升阻力分析

轴对称问题,如子弹、轴对称喷嘴的流动

某些具有平移对称性的流动(如两无限大平板间的流动)

基础物理现象研究

3D CFD 模拟

核心思想:在真实的三维空间中求解完整的N-S方程,是理论上最接近物理现实的数值模拟方法。

优势:

1.  最高的保真度:能够捕捉所有复杂的三维流动现象,如翼尖涡、发动机缸内滚流和湍流、汽车外部的分离涡等。

2.  详细的流场信息:可以提供空间中任意一点的速度、压力、湍动能等所有物理量的完整信息。

3. 精确的几何表征:可以处理任何复杂的几何形状。

劣势与挑战:

1. 巨大的计算成本:网格数量可能达到数百万甚至数十亿,计算时间从小时到周不等。对硬件(CPU、内存)要求极高。

2.  高昂的前后处理成本:几何清理、网格生成、结果分析都需要大量的专业知识和时间。

3. 适用于:最终的产品详细设计、性能验证、故障根本原因分析、以及任何流动三维效应显著的场合(如整车外气动、飞机全机、叶轮机械等)。

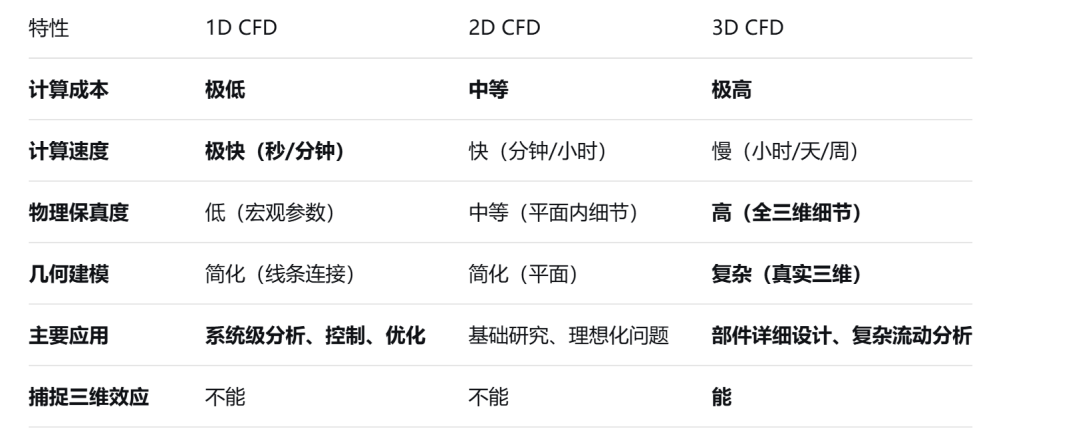

总结对比表格

 现代工程中的协同工作流:1D + 3D

    在现代产品开发中,1D和3D CFD并非相互竞争,而是相辅相成的伙伴,形成了一个高效的协同工作流:

1. 概念设计阶段(1D主导):使用1D系统仿真快速搭建整个系统的架构,评估不同拓扑结构的性能,确定关键部件的大致规格。这相当于为整个项目绘制了一张“系统地图”。

2. 详细设计阶段(3D主导):对1D系统中识别出的关键部件(如高性能散热器、复杂形状的歧管),使用3D CFD进行精细化的设计和优化,以获得最佳性能。3D模拟的结果(如压降-流量曲线)可以反馈回1D模型,使其更加精确。

3.  系统集成与验证(1D/3D耦合):将经过3D验证的精确部件模型放回1D系统模型中,再次进行全系统仿真,验证部件之间的匹配和系统的整体表现。

结论:

   1D CFD的必要性在于其无与伦比的“系统视角”和“速度优势”。它让工程师能够在项目早期就从宏观上把握整个系统的行为,做出正确的战略决策。虽然它无法提供局部的精细流场,但在回答“整个系统能否工作?流量如何分配?哪个方案更好?”这类系统级问题时,它是效率最高的工具。将1D与3D结合,是实现从“系统”到“部件”再到“系统”的闭环优化设计的黄金法则。

以管道为例

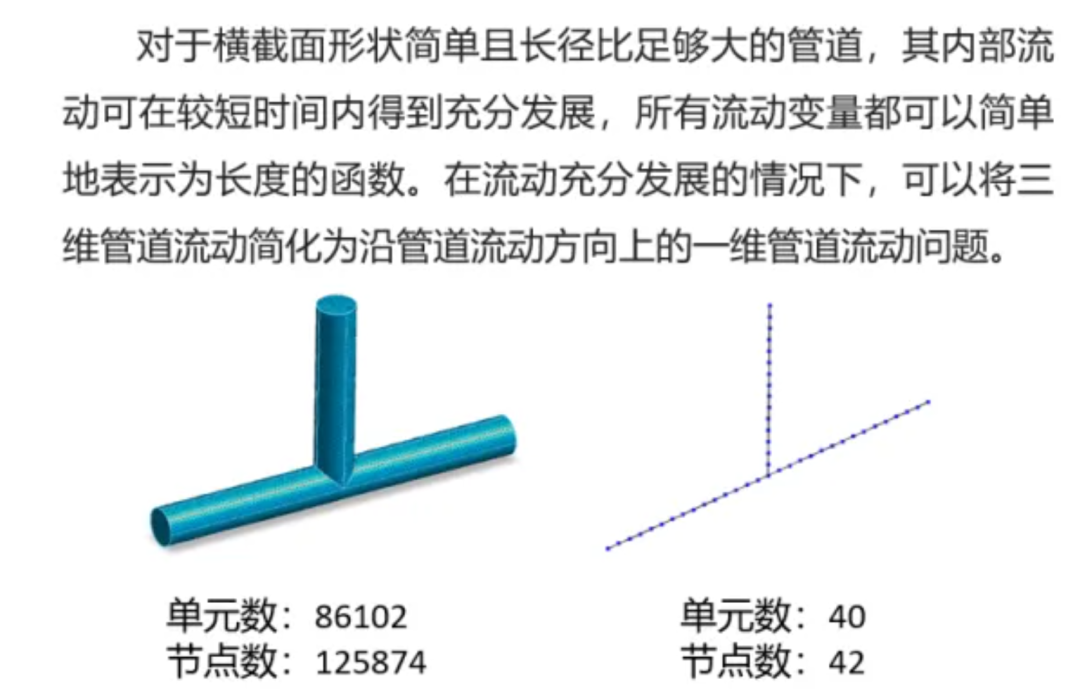

   一维1D CFD用于计算管道系统的流动特性,由于管道截面形状简单,可以通过使用"1D单元"进行建模来简化管道系统 。尤其是在长度方向的尺度明显大于横截面尺寸时,管道内长度方向的流动占主导地位,此时的流动特性比较简单且一致。
   在建模和分析时,如果采用三维管道模型,则需要相当多的网格数量,必然造成计算资源的浪费。midas NFX CFD的1D CFD功能不仅可以计算通过两点和多节点条件的分段管道流,而且还可以在 管道 表面上进行热交换并与三维单元进行耦合计算。

1DCFD可模拟

  • 管道系统及动力源设计:

管网系统的管径设计以及管道材料的选取(表面粗糙度)

各分网系统的流速分布及总压力降

局部水力损失及沿程水力损失

瞬态液压压力峰值一一水锤

  • 热管理设计:

热管理系统中的管路温度分布

管壁的换热速率

管道中的最高温度以及最大热负荷

midas NFX 1D CFD支持

应用于包括不可压缩流动及可压缩流动、牛顿流体及非牛顿流体等流体性质。

应用于不同流态情况下包括层流及湍流的1D流场仿真计算。

等截面及变截面的管道系统计算。

应用于考虑管道与外部环境的耦合换热情况,包括固体导热、空气及外部环境的自然对流换热、强制对流换热,辐射换热等。

应用于一维管道流动与三维流场的耦合计算(一维流体单元近似喷管、考虑自由液面水箱的管网系统、管道与外部实体环境单元的热交换)

midas NFX 1D CFD技术原理

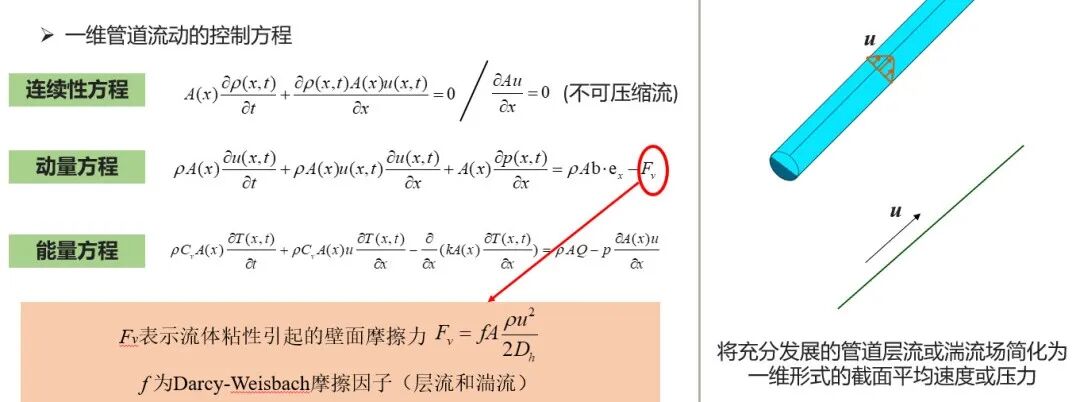

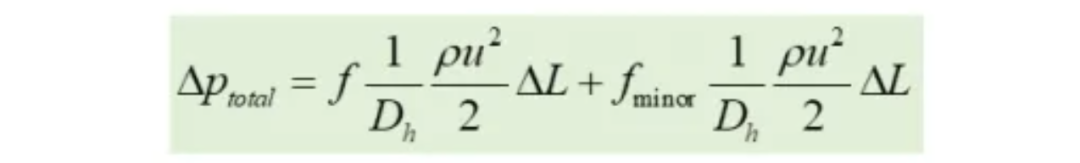

沿程水头损失与局部水头损失

   管道或通道内部的流体由压力差产生流动,壁面摩擦力与动压力成正比,

形成压力梯度。由此产生的流动的压差称为压力损失压力损失表现为总压

之差,因此又被称为能量损失。

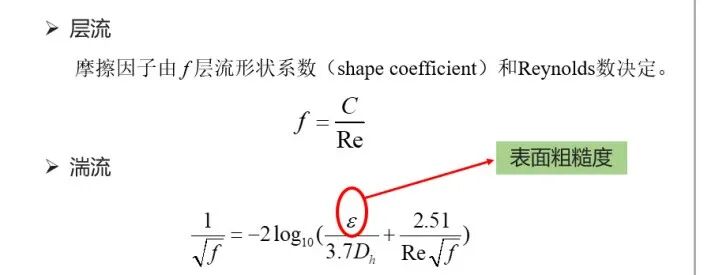

  • 沿程水头损失:由Darcy-Weis bach摩擦系数计算的压力损失是一维流动

的最大损失因素,因此称为主要损失/沿程损失。

  • 局部水头损失:由用于管网设置中的管接头、阀门等各种组件造成的能

量损失。它们统称为次要损失/局部损失

来源:midas机械事业部
