导读：上一篇文章，笔者发布了叶轮机械设计关键！一套离心泵水力设计仿真与性能预测方法，重点介绍了叶轮叶片包角的确定路径和方法。本文围绕离心泵设计仿真准确性展开，从建模、求解到验证的全流程，详细阐述确保离心泵设计仿真准确性的关键技术和方法。如有不当，欢迎大家批评指正。

在现代离心泵设计中，计算流体动力学 (CFD) 仿真已成为不可或缺的工具。通过数值模拟，工程师能够预测泵的性能、优化设计参数，并在制造原型前识别潜在问题。然而，仿真结果的准确性直接影响到设计决策的正确性和产品质量。据统计，若仿真与实验的扬程偏差超过 5%、效率偏差超过 8%，则可能导致设计失败或性能不达标的风险显著增加。

离心泵设计仿真面临多重挑战：复杂的几何结构、湍流流动特性、动静部件相互作用以及多物理场耦合效应等。这些因素共同作用，使得仿真结果的准确性控制成为一项系统工程。近日，由我原创仿真秀官网的视频课程《Fluent离心泵水力设计仿真与性能优化方法29讲》已更新完结，欢迎读者订阅，一起交流离心泵水力设计技术，详情见后文。

几何模型的准确性控制

1、几何保真度与简化原则

几何模型是仿真的 “基础蓝图”，关键尺寸（如叶轮进口直径、叶片安装角、蜗壳基圆直径）需严格复刻设计图纸，避免因简化过度导致流道失真（如不可忽略叶片圆角、蜗壳隔舌细节）。同时，删除螺纹孔、小凸台等与流场无关的细小特征，但密封间隙、平衡孔等影响泄漏流的结构必须保留。建议采用 SolidWorks、UG 等参数化工具建模，减少人为误差。

2、动静域接口处理

叶轮（旋转域）与蜗壳（静止域）的接口需合理设计：初步性能预测可用冻结转子模型（误差≤5%），但无法捕捉非定常脉动；需精确分析振动、噪声时，优先用滑移网格模型（非定常效应误差≤3%）；追求效率与精度平衡可选混合平面模型，确保接口无重叠或间隙，避免流场计算异常。

网格生成的关键技术

1、网格类型选择与划分策略

网格质量直接决定计算精度：叶片表面、蜗壳隔舌等核心区域用结构化六面体网格，能准确捕捉边界层流动；密封间隙、管道过渡段等复杂区域可用非结构化四面体网格，并通过局部加密弥补精度不足；也可采用混合网格，在关键区域用结构化网格，其他区域用非结构化网格，平衡精度与效率。

2、边界层网格处理

离心泵内 90% 以上能量损失源于边界层分离，壁面需生成 5-10 层边界层网格，层间增长率控制在 1.2-1.5。标准 k-ε 模型的 Y + 值需在 30-100，SST k-ω 模型的 Y + 值在 1-5，确保准确计算壁面剪切应力。合理设置边界层网格，可使扬程误差从 8% 降至 3% 以内。

3、网格质量检查与独立性验证

通过工具检查网格质量：扭曲率＜0.85（结构化）/0.95（非结构化），长宽比＜20（主流道）/100（边界层），正交质量＞0.2。同时进行网格独立性验证：生成粗（100 万单元）、中（200 万单元）、细（400 万单元）三组网格，若细、中网格结果偏差＜2%，选择中网格以平衡精度与计算成本。

物理模型选择与设置

1、湍流模型选择

根据流动特性选湍流模型：常规离心泵（Re＞10⁵）用标准 k-ε 模型（误差≤5%，工程常用）；高比转数泵或存在强逆压梯度时，用 SST k-ω 模型（精度更高，误差≤2%）；高应变率区域（如叶轮进口）可选 RNG k-ε 模型；LES 模型精度最高但成本极高，仅用于研究级仿真。

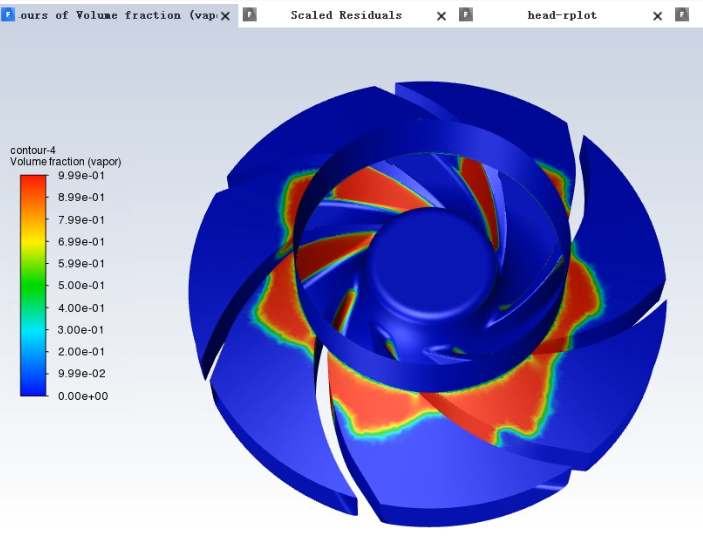

2、多相流与气蚀模型

气蚀是离心泵的 “致命问题”，需选择合适模型：Schnerr-Sauer 模型适用于预测气蚀起始，Zwart-Gerber-Belamri 模型可模拟气泡生成、生长与溃灭。同时考虑气液相间质量传递，耦合湍流与气蚀效应，避免性能预测偏差。

3、多物理场耦合模型

流固耦合（FSI）需模拟流体压力与结构变形的相互作用，尤其对高速旋转的叶轮，可使变形误差从 15% 降至 3%；输送高粘度介质时，需启用热流耦合，考虑热传递对流体性质的影响；动静耦合通过滑移网格或混合平面模型实现，确保动静干涉模拟准确。

边界条件设置技术

1、进口边界条件

优先选择质量流量入口（避免进口压力波动影响），若用压力入口，需补充湍流参数（强度 5%-10%，特征长度 = 管道直径）。进口管道长度需≥5 倍管径，确保流场充分发展，无漩涡或偏流。需注意，进口湍流强度从 5% 增至 10%，可能导致扬程降低 3.5%、效率降低 2.8%。

2、出口边界条件

计算全性能曲线时用压力出口（匹配系统背压），小流量工况需合理设置回流条件，避免计算发散。非设计工况下，出口边界条件导致的误差通常≤5%。

3、旋转域设置

叶轮域需设置与实际一致的旋转速度（如 2900r/min），方向正确；壁面设无滑移条件，旋转壁面需考虑旋转效应。叶轮结构对称时，可用周期性边界减少计算量，但需确保设置准确，优化后扬程误差可从 7% 降至 2% 以内。

求解控制与算法优化

1、数值格式选择

对流项优先用二阶迎风格式（精度高，避免数值扩散），一阶格式仅用于初步计算；定常流用 SIMPLE/SIMPLEC 算法，非定常流用 PISO 算法。二阶格式比一阶格式的扬程预测精度高 5.3%，误差可从 9% 降至 3%。

2、收敛控制策略

残差需满足：连续性、动量方程＜10⁻⁴，湍流方程＜10⁻³；同时监控扬程、效率等物理量，变化率＜0.5% 且稳定才算收敛。每个工况迭代 50-100 次，压力欠松弛因子 0.3-0.5，动量 0.7-0.9，可减少 30% 计算时间。

3、非定常计算设置

时间步长需满足叶片通过周期含≥10 个时间步（如 2900rpm、6 叶片泵，步长≤0.00035s），每个时间步迭代 5-10 次，模拟 3-5 个旋转周期确保结果稳定。优化后压力脉动误差可从 15% 降至 5%。

仿真结果验证与分析

1、与实验数据对比

这是验证准确性的核心：对比额定与非设计工况下的扬程、效率、轴功率，误差需分别≤5%、8%、7%，气蚀余量误差≤10%。计算 MAE、RMSE、R²，绘制性能曲线，验证修正后扬程误差可从 10% 降至 3%。

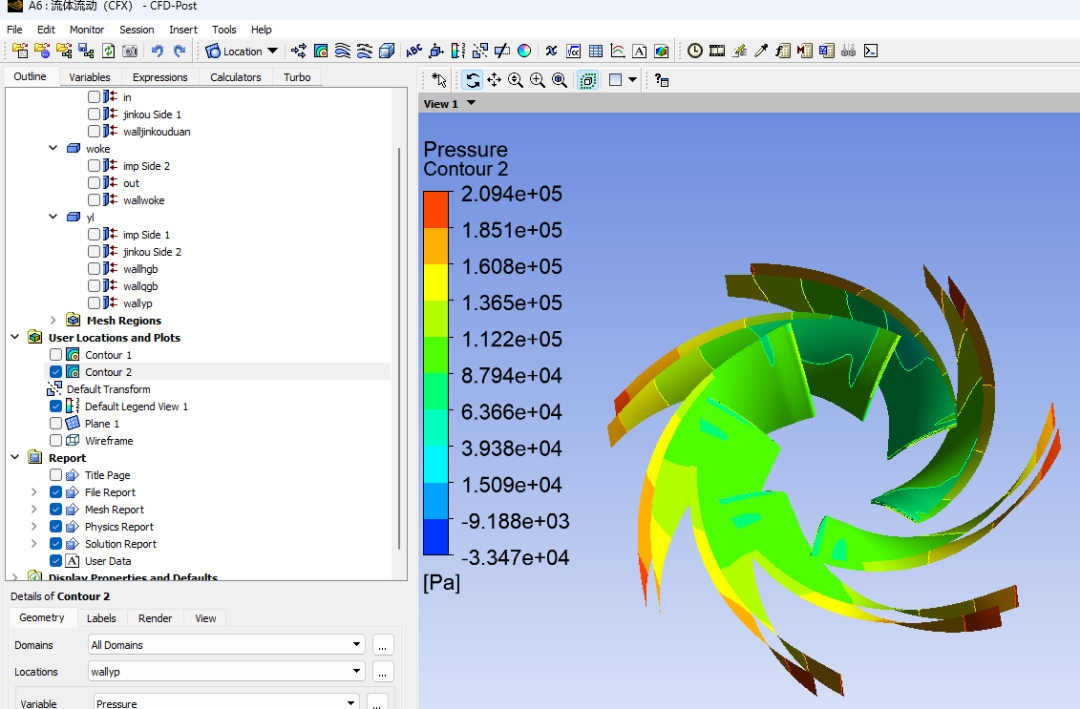

2、流场合理性分析

从物理直觉判断：速度场中，叶轮出口呈 “螺旋线” 分布，蜗壳内速度从隔舌向出口降低；压力场中，蜗壳内压力逐渐升高，无局部负压区；涡量场中，叶片尾迹区涡量适中，无异常大尺度涡旋。

3、误差来源分析与修正

误差可能源于模型（几何简化、湍流模型选错）、参数（流体属性、边界条件错误）、计算（网格差、未收敛）。需针对性修正：几何简化不当则补全关键结构，网格差则加密，未收敛则增加迭代次数。

离心泵水力设计仿真视频教程

总之，离心泵仿真准确性需全流程把控：几何保真、网格优质、模型适配、边界真实、求解收敛、结果验证，缺一不可。需在精度与效率间平衡，避免过度简化或过度追求精细模型。未来将向多物理场耦合、AI 与机器学习、数字孪生实时仿真方向发展，但仍需改进湍流模型、深入气蚀机理研究、优化非定常模拟，实现设计 - 制造 - 运行一体化仿真。
