电池包随机振动仿真（hypermesh+optistruct）

1 概述

    本篇文章介绍电池包随机振动的分析方法，包含前处理、网格划分、模态分析、随机振动设置、后处理与分析

2 随机振动标准

    电池包随机振动参考的是国标 GB 38031,标准中规定了各频率下的功率谱密度，且坐标轴以log（对数）形式设置，在optistruct设置中要关注此点。

3 模型前处理

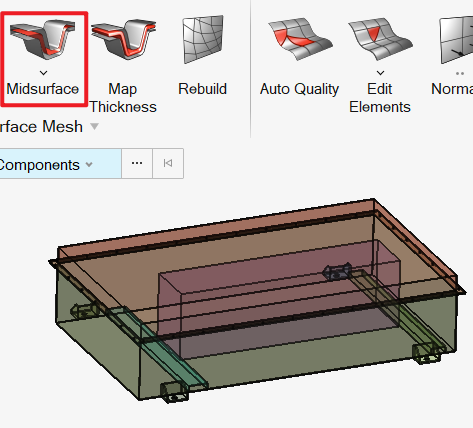

    hypermesh导入stp文件后，可通过hypermesh的midsurface功能，完成抽中面的操作。进而进行拓扑关系处理，便于后续的网格划分。

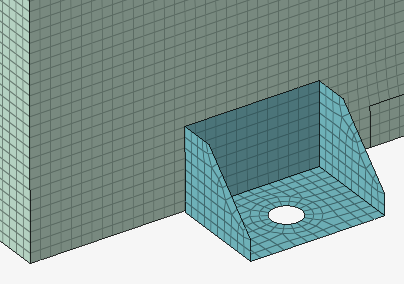

4 网格划分

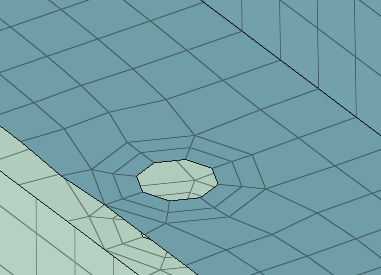

可通过hypermesh官方自带的网格划分标准，快速生成高质量的网格，包含自动生成2层washor

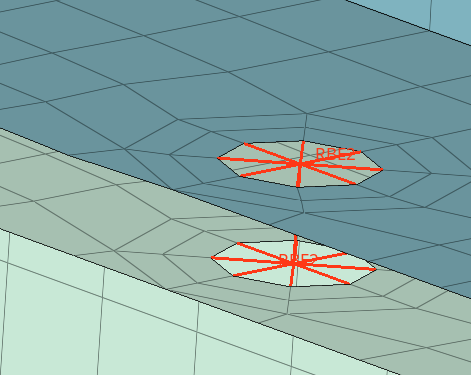

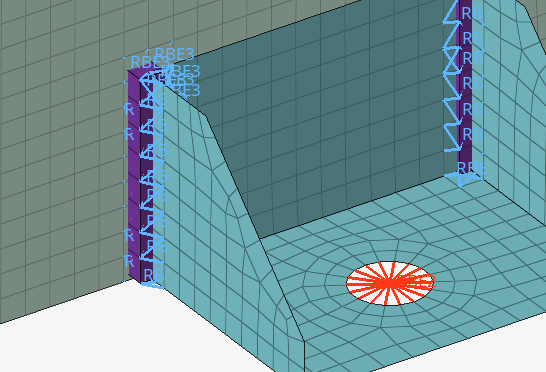

5 连接处理

 hypermesh新界面对于连接的处理逻辑有较大的更新和优化，可通过管理器快速建立连接类型，方便后续统一管理和引用

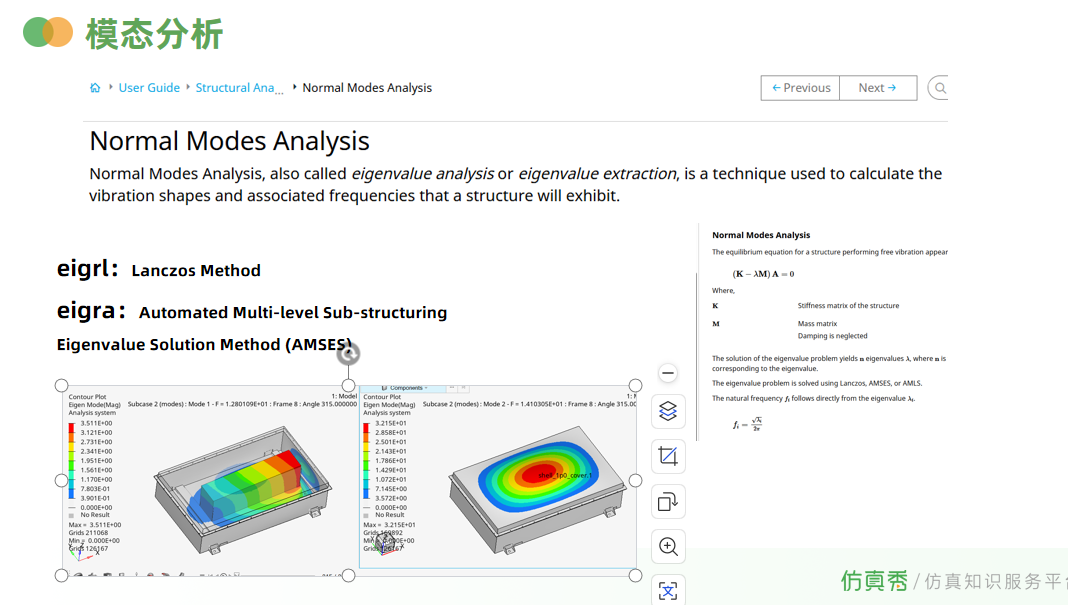

6 模态分析

    模态的求解就是特征值的求解，特征值和刚度和质量有关系，特征值有2种方案，eigra，eigrl。特征值和频率也有确定的关系。 模态关注2点，频率和振型。

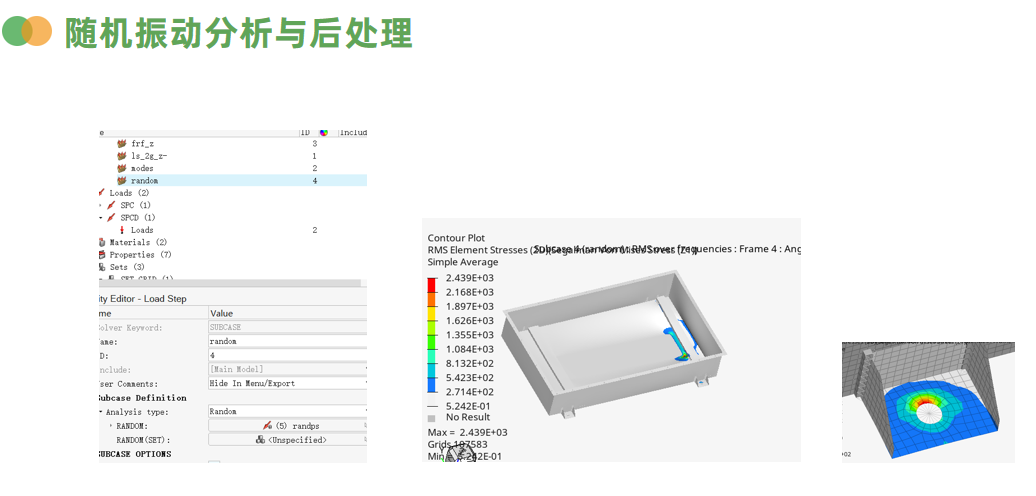

7 随机振动设置和求解

通过随机振动分析，可以求解1σ下的应力分布，基于应力分布和变形来分析结果的合理性，及如何改善应力。
