abaqus轮胎线性转化及应用
1.应用背景
当前，NVH 路噪分析的主流方式为轮芯力法。该方法无需考虑轮胎的非线性特性，可直接获取轮芯力；但其存在明显局限 —— 需以试验样车为基础，通过采集轴头加速度信息作为中间数据来反求轮芯力，导致试验资源消耗较大，且分析周期相对较长。
本文将重点讲解Abaqus 软件环境下的轮胎线性转化技术。本文将系统给出一套完整的线性化转换流程，具体如下：
1).Abaqus 非线性轮胎建模
2).加载及旋转
3).模态提取
4).子结构生成
5)PCH超单元转换

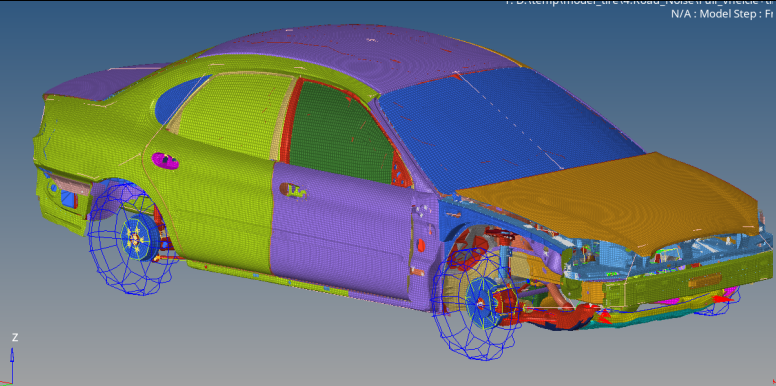

6)超单元调用与整车NVH分析
2.具体实现流程
2.1.Abaqus 非线性轮胎建模

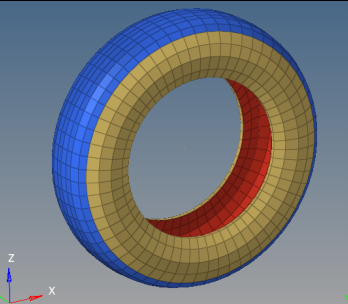

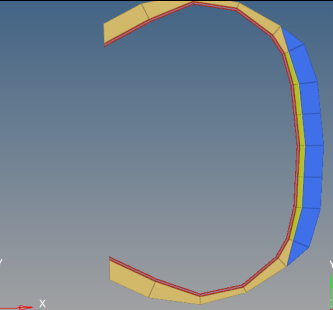

在NVH仿真中，线性轮胎建模需重点关注300Hz 以内的频率范围。对于结构复杂的轮胎花纹，可进行简化处理 —— 这是因为轮胎花纹引发的辐射噪声多属于高频噪声，在该核心频率范围内影响较小。线性轮胎建模的核心流程为：先基于二维（2D）建立轮胎截面的有限元模型，再通过调用 “SYMMETRIC MODEL GENERATION” 关键字，完成从 2D 截面到三维（3D）完整轮胎模型的转换。
在橡胶材料参数定义环节，本案例采用NEO HOOKE（neo-Hookean）模型，其关键参数包含两项：
C10：主要用于描述材料在变形过程中储存弹性应变能的能力；
D1：主要用于描述材料的体积弹性特性（即材料抵抗体积变化的能力）。
至于轮胎的其他非橡胶材料（如加强 层基材等），则按常规方式赋予弹性模量、泊松比与密度这三类基础参数即可。
在截面属性赋予工作中，需重点关注轮胎内部嵌入的加强材定义，具体需明确的参数包括：单根加强材的截面面积、加强材之间的布置间距，以及加强材在轮胎截面内的布置角度等。
2.2 加载及旋转设置

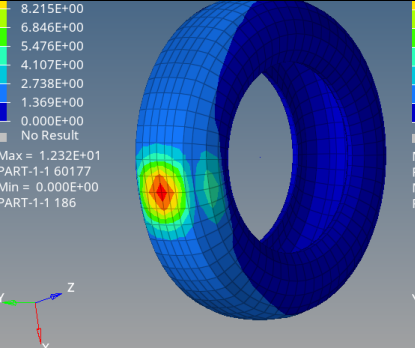

首先对生成的三维轮胎模型进行预处理，依次完成充气平衡调节、地面接触状态设置与轮荷加载，获取轮胎的基础静力平衡状态。在此基础上，采用重启动分析方法开展轮胎准稳态分析，以此模拟轮胎实际匀速滚动过程中的真实工作状态。
2.3 模态提取

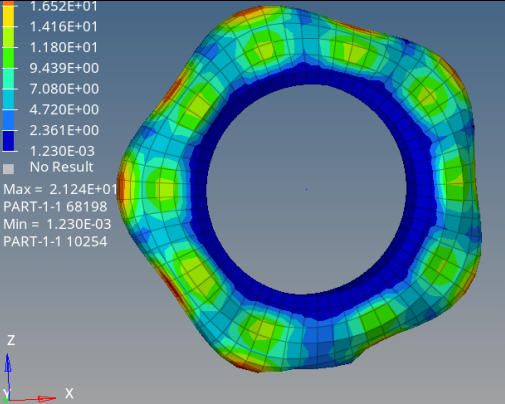

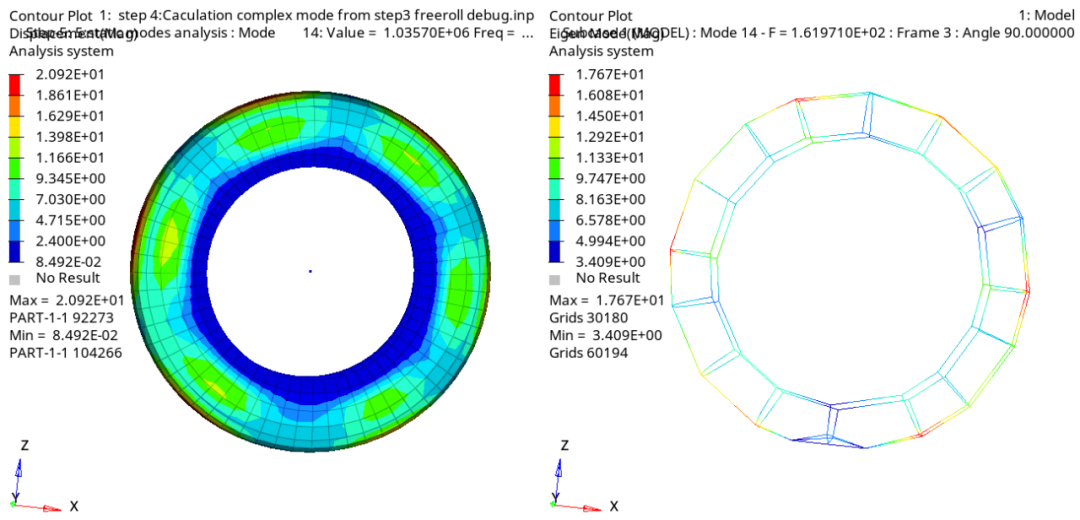

基于2.2 节重启动分析得到的轮胎实际匀速滚动状态，进一步提取该工况下的模态参数（如固有频率、振型等）。这些模态参数是后续超单元缩聚过程中的核心关键信息，直接影响缩聚精度与后续分析可靠性。
2.4 子结构生成

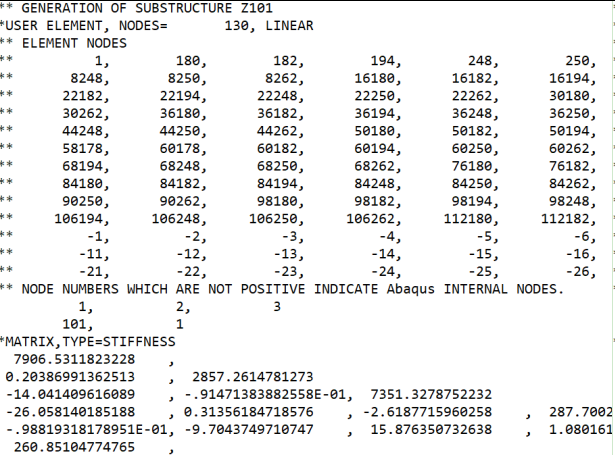

在子结构生成环节，需先明确并定义关键界面点（用于后续与其他结构的连接）；同时，为确保分析需求，需在子结构生成过程中保留关注的模态信息，避免关键动力学特性丢失。此外，需定义SUBSTRUCTURE MATRIX OUTPUT关键字，导出包含子结构力学特性的mtx矩阵文件，为下一步格式转换提供数据支撑。
2.5 PCH 超单元转换

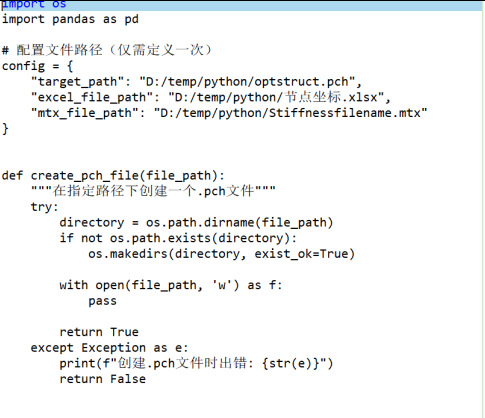

PCH格式超单元的核心作用是适配OptiStruct求解器的读取与计算需求。该转换过程的本质是将2.4节导出的mtx文件中的刚度矩阵与质量矩阵进行格式标准化处理，通常通过 Python 程序编写自动化脚本实现矩阵格式的精准转化，保障数据完整性与求解兼容性。（详细讲解mtx矩阵与pch超单元结构，学者可自行编写程序）
2.6 线性轮胎的使用
经超单元缩聚后的线性轮胎具有两大核心优势：一是保留关键力学与模态信息，确保分析精度；二是大幅降低模型复杂度，提升计算效率。实际应用中，需将线性轮胎模型与整车模型进行装配集成，随后加载频域路面位移激励信号，通过OptiStruct等线性分析专业软件开展仿真计算，最终实现整车路噪预测。
