用矢量网络分析仪观测电容的S21曲线

11月前浏览454

在硬件电路设计中,我们经常会使用到退耦电容。退耦电容是并联在电路中。这种应用,对电路的影响表现是怎样的,我们今天来具体看下。

搭建一个简单的测试电路,使用矢量网络分析仪(VNA)作为测试电路的信号源VG1,VF1接在VNA的port1(发送端),VF2接在VNA的port2(接收端),电容C1 47pf并联在信号源VG1的两端,起到退耦作用,电路如下图所示。

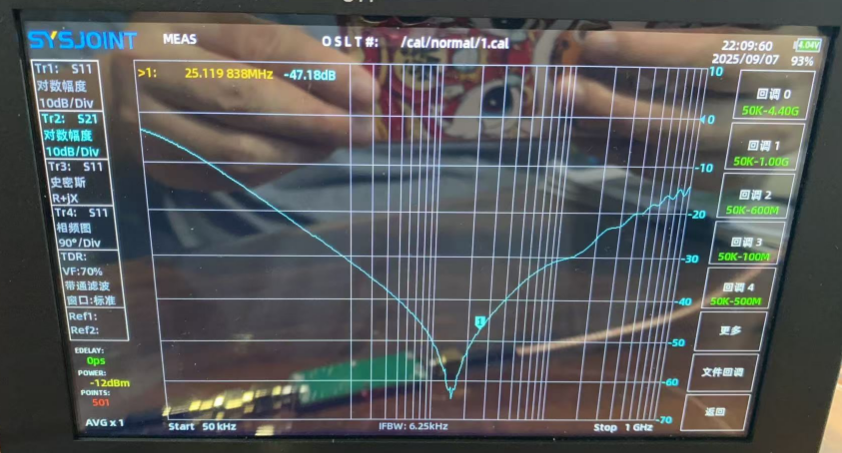

此时,我们打开VNA的S21迹线,可以看到如下曲线。


看到上面的S21曲线,有什么想法或者是否似曾相识?

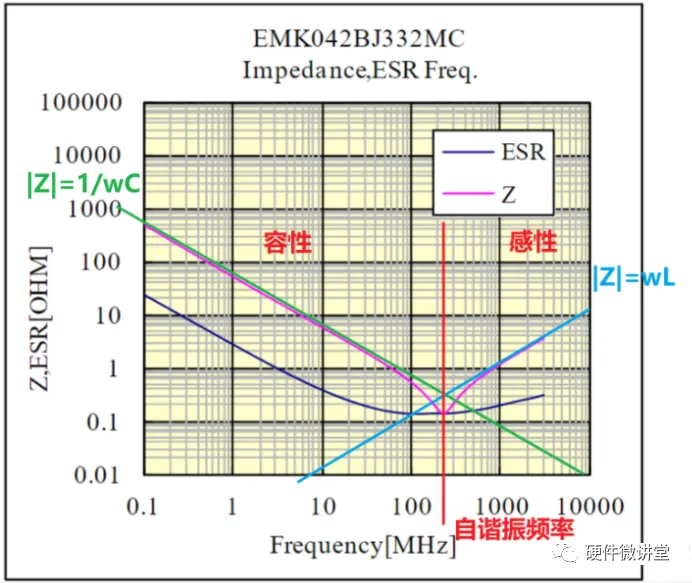

在《用100nf电容给72Mhz时钟信号退耦合适么?》文章中,我们曾给出一颗0.1uf电容的频率阻抗曲线,注意看紫色的曲线,是电容的阻抗Z,趋势和上面的S21曲线很相似,左侧呈容性,右侧呈感性,中间为自谐振频率。

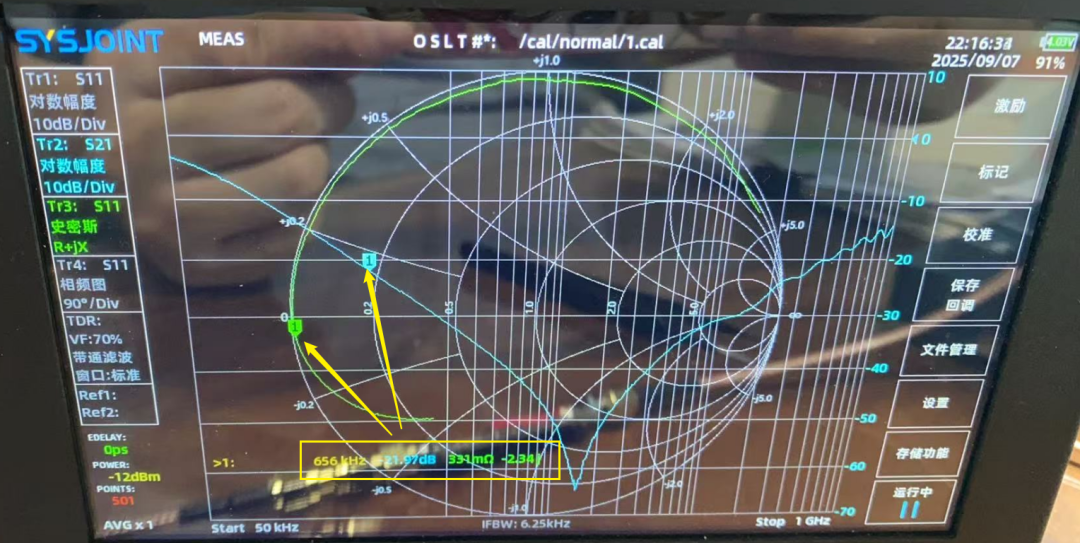

我们再看下S21曲线,向下有个波谷。当频率点在波谷值左侧时,我们打开史密斯圆图,可以看到虚部在下半周,虚部为负值。根据“上感下容”的规律,可以看出此时电容是呈容性。

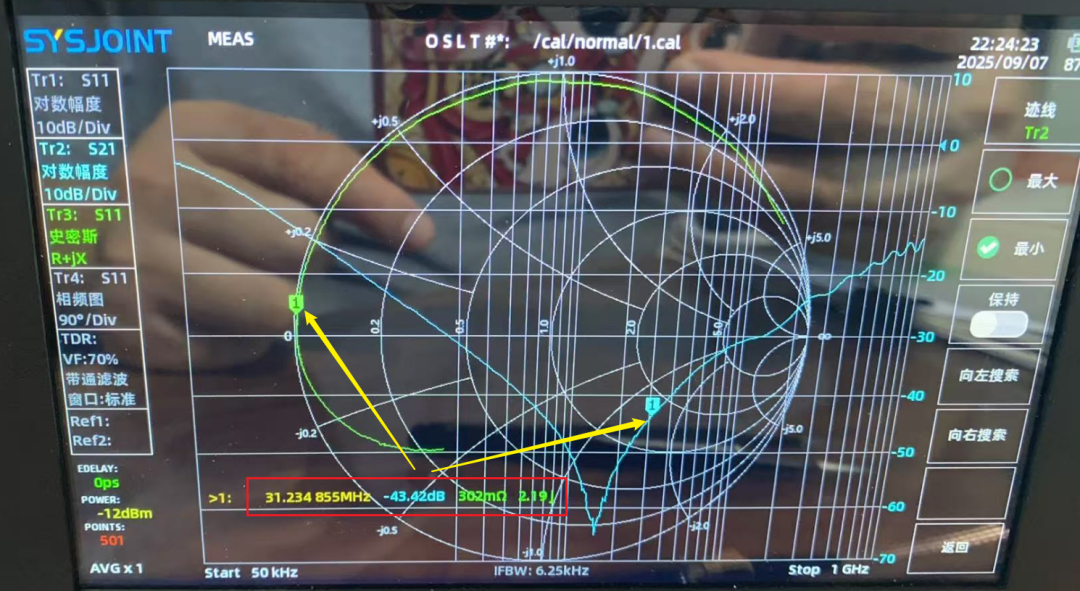

当频率点在波谷值右侧时,我们打开史密斯圆图,可以看到虚部在上半周,虚部为正值。根据“上感下容”的规律,可以看出此时电容是呈感性。

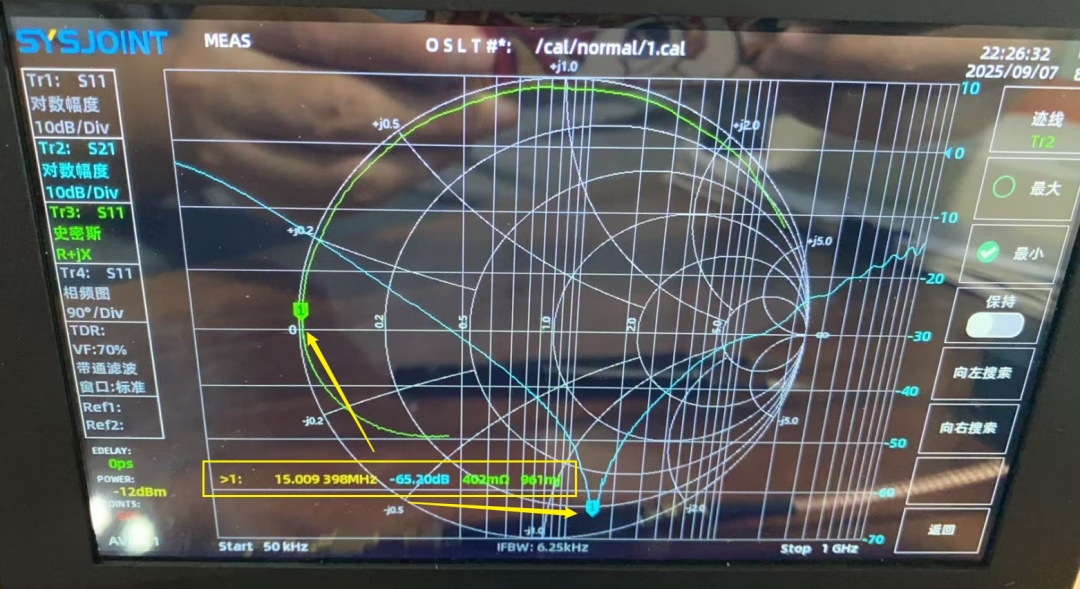

当频率点在波谷值时,我们打开史密斯圆图,可以看到虚部在上半周,虚部为正值。这是由于测试工装的原因,在校准时不能完全解嵌。此时虚部应该为0,电容呈现为纯阻性。在史密斯圆图中,marker点应该位于横轴处。这里存在些许误差,各位了解其趋势即可。


先聊到这里,梳理下今天讨论的内容比较简单,用VNA来观察电容的S21曲线,并识别其容性/感性/阻性。


怎么样?一个简短的问题,给出的回答可浅可深,就看你对这个知识点的理解达到怎样的程度。你学废了么?



来源:硬件微讲堂
