【理论联系实际】：三角函数在CAE的应用

三角函数就像CAE世界中的“盐”，虽然不总是显眼，但却无处不在，为整个分析开发提供着最基础的味道。CAE的核心是用数学语言描述物理现象。

而物理世界中的方向、角度、周期、旋转等概念，最自然的数学描述工具就是三角函数（正弦sin、余弦cos、正切tan等）。

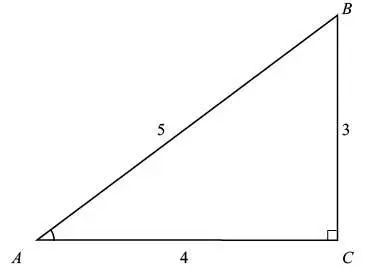

它们将角度与长度比例联系起来，是解决几何和动力学问题的钥匙。



一、在建模中的应用：定义空间关系

这是三角函数最直接的应用，几乎所有带角度的几何定义都离不开它。

1. 节点坐标的定位：

• Fx = |F| * cos(α)
• Fy = |F| * cos(β)
• Fz = |F| * cos(γ)
• 其中α、β、γ分别是力向量与X、Y、Z轴的夹角。
• 一个向量在三维空间中的方向可以用其与三个坐标轴夹角的余弦值（即方向余弦）来精确描述。
• 在CAE中的体现：当你施加一个与坐标轴成一定角度的力时，软件内部会自动将这个力分解为Fx、Fy、Fz三个分量。而不是一个矢量方向加一个载荷数值，可以打开导出的模型文件或者在HyperMesh直接查看load卡片信息。
• HyperWork二次开发_hwat命名空间下的函数
• 关于矢量的基础函数

二、在载荷施加中的应用：分解与合成

这是三角函数应用最多、最直观的场景。

1. 力的分解：
• 平行于斜面的分力（使滑块下滑）：F_parallel = G * sin(θ)
• 垂直于斜面的分力（产生摩擦）：F_perpendicular = G * cos(θ)
• 经典斜面问题：分析一个滑块在斜面上的静力学问题。重力G需要被分解为：
• 在CAE中，你既可以直接施加重力，让接触算法自动处理；也可以手动计算出这两个分力，分别作为压力和拉力施加，两者结果是等效的。
• HyperMesh二次开发-创建垂直于目标面的载荷
2. 施加倾斜载荷：
• 几乎所有真实世界的载荷都不是完美沿着坐标轴的。比如风吹向一个塔架、汽车碰撞角度有偏差、机器人手臂斜向抓取物体。在定义这些载荷时，都必须使用三角函数来计算它们在各坐标轴上的分量。
3. 螺栓预紧力：
• 在螺栓连接中，我们通过拧紧螺母产生轴向的预紧力。这个拧紧的扭矩T和产生的轴向力F之间的关系，就涉及到螺纹的螺旋角，其计算中包含了正切函数tan(φ)。快速学会一项分析-内燃机系统的螺栓预紧力分析-OS-T：1390

三、在动力学的应用：描述周期与振动

这是三角函数展现其“动态魅力”的舞台。

1. 简谐运动与周期性载荷：
• 频率响应分析：激励载荷通常被定义为正弦函数，如 F(t) = F0 * sin(ωt)，其中F0是幅值，ω是角频率（ω=2πf，f是频率）。直接法频率响应分析（DFREQ）
• 模态分析：计算出的每一阶振型，其振动形态在数学上都可以看作是一种空间上的正弦/余弦波形。工程实践中模态频率提升：重量与刚度控制的应用方法
• 随机振动：虽然信号本身是随机的，但其功率谱密度（PSD）分析的基础是将信号分解为不同频率的正弦波的组合（傅里叶变换）。快速学会一项分析-随机响应分析OS-T:1325
2. 运动学分析：
• 位置：x = R * cos(ωt)
• 速度：对位置求导，v = -ωR * sin(ωt)
• 加速度：对速度求导，a = -ω²R * cos(ωt)
• 分析机构（如曲柄滑块机构、机械臂）的运动时，部件的位置、速度、加速度都是角度（通常是时间的函数）的三角函数。
• 在多体动力学软件中，这些计算是内置的。但在CAE中，我们有时需要将这些运动作为边界条件施加给柔性体进行分析。

• 多体动力学分析

• 10.5.1、快速学会一项分析-三连杆模型的动力学分析-OS-T：1900

• 10.5.2、快速学会一项分析-滑块曲柄的动力学分析-OS-T：1910

• 10.5.3、快速学会一项分析- 悬臂梁的大位移分析-OS-T：1920

• 10.5.4、快速学会一项分析- 在 Motion Solve中生成柔性体 - OS-T ：1930

• 10.5.5、快速学会一项分析-多体动力学中的刚性接触 OS-T：1940

• 10.5.6、快速学会一项分析-曲线到曲线约束-OS-T：1950

• 10.5.7、快速学会一项分析- 多体动力学中点到柔性曲线的连接-OS-T：1960

四、在后处理的应用：解读数据

1. 提取特定方向的结果：
• 比如，一个支反力结果{Rx, Ry, Rz}，但我们需要知道在与X轴成30度角的方向上的分力是多大。这同样需要通过投影（即点乘，其本质是余弦计算）来得到。

总结与思维升华

可以看到，三角函数在CAE中的应用是层次分明的：

最重要的思维转变是：不要将三角函数视为孤立的数学公式，而是将其看作一种描述物理世界的语言。当你需要处理任何与角度、方向、旋转、周期和振荡相关的问题时，你的第一反应就应该是——“这里可能需要用到三角函数”。
