压力容器冷成形封头热处理难题解析：标准、理论与实操困境!

要理解这一困境，首先需厘清恢复性能热处理的核心——再结晶退火。当冷变形后的金属被加热至650℃-700℃（钢材常规区间）并保温足够时间，内部被拉长、破碎的晶粒会重新形成均匀细小的等轴晶粒，位错等晶体缺陷减少，金属强度、硬度下降，塑性、韧性回升，冷变形强化效应消除，这便是再结晶退火的作用原理。但再结晶温度并非固定值，它受金属纯度、原始晶粒度、保温时间、加热速度及冷变形率等多重因素影响。即便同一批原材料，因加工参数差异，再结晶温度也会不同，目前尚无标准或手册能提供精准参数，这为后续工艺埋下隐患。

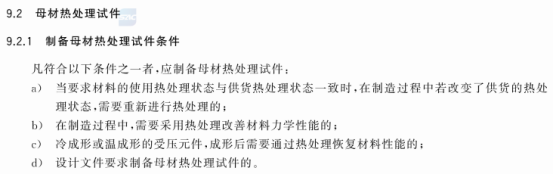

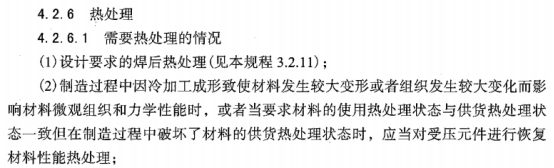

按《容规》要求，需在设计文件中明确母材热处理试件的试验温度、方法等细节，但缺乏再结晶退火参数依据，根本无法提出具体要求。

制造环节的操作乱象则进一步加剧问题。由于参数缺失，企业常采用焊后热处理或正火处理替代再结晶退火，却都存在缺陷。若参照ASME标准用焊后热处理，虽能消除冷作残余应力，但无法恢复材料性能，且封头为薄壁三维曲面，难以制取力学性能试样，用未经冷变形的平板模拟试件毫无代表性，设置母材试件沦为形式。若采用正火处理，本质是重新进行性能热处理，与再结晶恢复性能无关，还可能导致热轧钢板抗拉、屈服性能下降，原本合格的材料经处理后反而不达标，同时增加成本，不如直接采用热成形。

临界变形率的限制更让再结晶退火在理论层面难以成立。变形率2%-10%为临界区间，此范围内再结晶退火会导致晶粒急剧长大，力学性能恶化。而GB/T 150规定的5%变形率门槛值，恰好处于这一危险区间。更棘手的是，封头母线各处曲率不同，变形率差异大，要针对同一零件不同部位制定不同热处理参数，实际操作中完全无法实现。

GB/T25198-2023中的要求

冷成形封头热处理：旧难题与GB/T150-2024的碰撞及出路

在压力容器制造的复杂工艺体系中，冷成形封头的热处理一直是个棘手问题。随着GB/T150-2024的实施，这一领域又迎来了新的变化与挑战，亟需重新审视与梳理。

旧标准困境回顾

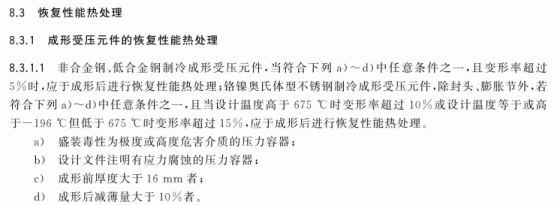

在GB/T150-2011及相关旧标准体系下，当冷变形率超过5%时，需进行恢复性能热处理并制备母材试件。从理论层面看，恢复性能热处理主要依靠再结晶退火，通过加热使冷变形金属的晶粒重新结晶，消除位错等缺陷，恢复材料塑性与韧性。但再结晶温度受多种因素影响，同一批原材料因加工参数差异，再结晶温度波动大，缺乏精准标准参数指导。

在实际操作中，标准间的矛盾凸显。GB/T25198-2010要求所有钢制冷成形封头热处理却未明确类型，GB/T150-2011仅针对冷变形率超5%情况，设计单位因缺乏再结晶退火参数，难以在设计文件中明确母材热处理试件要求。

GB/T150-2024带来的变化

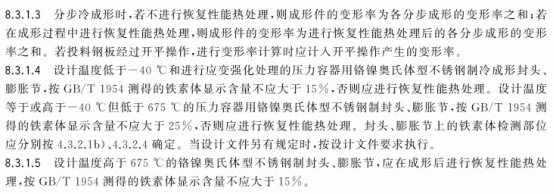

GB/T150-2024对冷成形封头热处理相关内容进行了重要修订。在奥氏体不锈钢封头方面，与旧标准按变形率判断是否热处理不同，新标准主要依据设计温度和铁素体含量。对于设计温度低于-40℃和进行应变强化处理的压力容器用铬镍奥氏体型不锈钢制冷成形封头，按GB/T1954测得铁素体显示含量不应大于15%，否则需进行恢复性能热处理；设计温度等于或高于-40℃但低于675℃时，铁素体显示含量不应大于25%，超标则需处理；设计温度高于675℃的铬镍奥氏体型不锈钢制封头，应在成形后进行恢复性能热处理，且铁素体显示含量不应大于15%。这意味着在奥氏体不锈钢封头领域，热处理决策不再单纯依赖变形率，而是构建了一个综合温度与铁素体含量的新判断体系。

新变化引发的思考与应对

新的判断体系在一定程度上简化了部分因变形率判断复杂带来的问题，但也带来了新挑战。首先，铁素体含量检测成为关键环节。企业需准确掌握GB/T1954规定的检测方法，确保检测数据准确可靠，这对检测设备精度、人员操作水平都提出了更高要求。在实际生产中，不同批次原材料、不同加工工艺可能导致封头铁素体含量分布不均，如何合理确定检测部位、保证检测的代表性，是企业面临的现实难题。

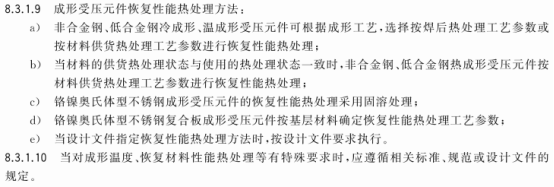

对于制造企业而言，面对新标准，应积极调整工艺控制流程。一方面，加强原材料质量管控，从源头控制铁素体含量；另一方面，优化冷成形工艺参数，尽量减少冷变形对材料组织性能的不利影响，降低铁素体含量超标的风险。在热处理环节，根据新标准要求，合理选择恢复性能热处理方式，确保封头性能符合标准。例如，对于高温（＞675℃）或高变形率导致铁素体超标需进行固溶处理的封头，严格控制固溶处理的温度、时间等参数，抑制马氏体相变，减少因铁素体聚集产生微裂纹的可能性。

封头为薄壁三维曲面，难以制取力学性能试样，用未经冷变形的平板模拟试件毫无代表性，设置母材试件沦为形式。

GB/T150-2024的实施为冷成形封头热处理问题带来了新的解决思路，但在落地执行过程中，无论是标准细节完善、不同标准间的协调，还是企业生产工艺的适应性调整，都还有很长的路要走。只有行业各方共同努力，才能让新标准在保障压力容器安全的同时，切实提升行业整体制造水平。

参考文献：

[1]GB/T 150.4-2024,压力容器[S].北京：中国标准出版社，2024；

[2]TSG21-2016,固定式压力容器安全技术监察规程[S],北京：新华出版社，2016；

[3]寿比南，杨国义，徐锋，等，GB150-2011《压力容器》标准释义[M],北京：新华出版社，2012；

[4]马鹏飞，李美兰，戈晓岚，热处理技术[M],北京：化学工业出版社，2008:19-21；

[5]崔忠圻，刘北兴，金属学与热处理[M].哈尔滨：哈尔滨工业大学出版社，2008:162-165；

[6]GB/T25198-2023,压力容器封头[S],北京：中国标准出版社，2023；

[7]中国机械工程学会热处理学会，热处理手册第1卷工艺基础(第4版)[M],北京：机械工业出版社，2008,1:161-162；

[8]曹天欢,蒋秀华.压力容器冷成形封头恢复性能热处理的探讨[J].锅炉技术,2017,48(04):60-63.
