电机振动全解析：从原因到解决方案，一文读懂！
一、电机为什么会振动？
电机振动主要源于以下几个方面：
1.材料与结构复杂性：电机的绝缘材料、叠片铁心、线圈嵌线等零部件结构刚度不一，运行时的热胀冷缩条件复杂，容易引发振动。
2.转子不平衡：转子制造过程中难免存在质量分布不均，产生静不平衡或动不平衡，成为机械振动的主因。
3.电磁力作用：电机内部交变磁场产生的电磁力，会使定子铁心、绕组等部件产生椭圆形、三角形等多种振型。
4.外部冲击传导：输入端受到的扭转冲击和输出端受到的电网冲击，也会传导向电机内部。
二、电机振动危害不容小觑
若振动问题得不到有效控制，将导致一系列严重后果：
•转子弯曲甚至断裂
•磁极松动，造成定子与转子相互擦碰
•加速轴承磨损，缩短其正常使用寿命
•端部绑线松动，导致绕组相互摩擦、绝缘电阻降低，严重时造成绝缘击穿

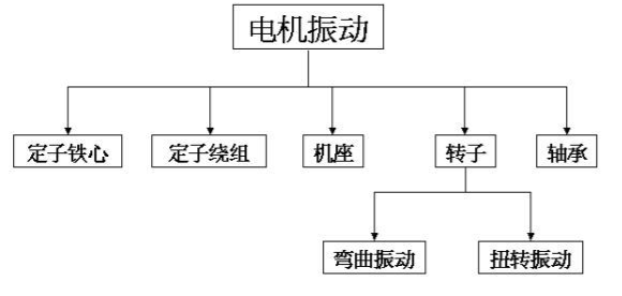

三、电机各部件振动特性与解决方案

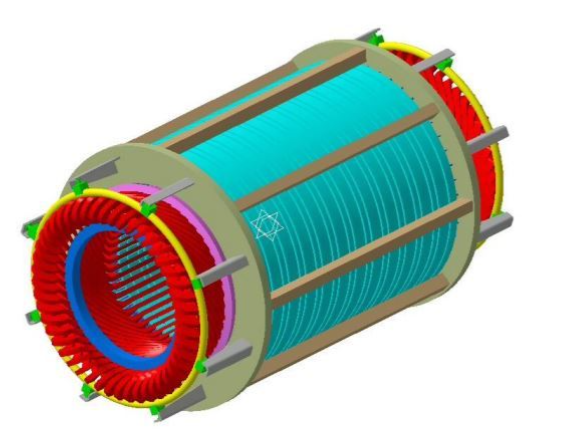

1. 定子铁心振动
定子铁心振动主要由电磁力造成，会产生椭圆形、三角形和四边形等振型（齿部高频分量较多）。当铁心内有交变磁场通过时，还会产生轴向振动。
解决方案：采用压板及螺杆压紧结构，防止因铁心未压紧而产生的剧烈振动。同时需注意避免局部压力过大造成损伤。
2. 定子绕组振动
定子绕组在运行中受到多种力的影响：电流与漏磁通的作用力、转子磁拉力、绕组热胀冷缩力等，引起系统频率或倍频率振动。
解决方案：采用槽部线棒固紧结构和端部轴向刚性支架措施，有效防止槽部和顶部振动。

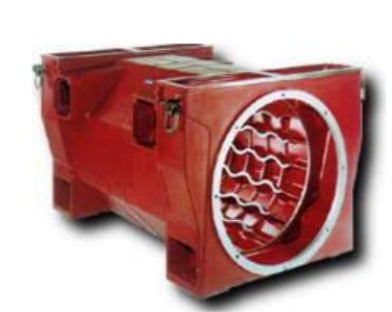

3. 机座振动
机座的振动源主要包括：定子铁心的电磁振动通过连接件传来的倍频振动，以及转子振动的激振力。
解决方案：采用弹性结构连接铁心与机座，减少振动传递；控制机座自振频率，避开铁心倍频和转子振动频率。
4. 转子振动
转子振动分为弯曲振动和扭转振动两种：
弯曲振动源于：
•转子质量不平衡
•运行中的转子冷热不均及电磁不平衡
•转子固有振动特性
解决方案：制造过程中进行严格的动、静平衡试验；设计时使临界转速偏离额定转速15%以上。
扭转振动由外界扭矩瞬变引起，会导致累积疲劳破坏。
解决方案：正确计算轴系扭振自然频率，设计时使其避开工作频率及其倍频。
5. 轴承振动
不同电机采用不同轴承形式：中小型电机多用滚动轴承，大型电机多用滑动轴承。
滚动轴承振动因素：
•制造精度（内圈偏摆、椭圆度等）
•安装配合精度
•润滑脂状况（过稠或过稀都会有问题）
•安装方法（推荐热套法）
滑动轴承振动因素：
•油膜涡动和油膜振荡
•轴承支架刚度不足
解决方案：严格控制轴承制造和安装精度；选择合适的润滑脂；校核轴承支架刚度。
四、综合振动控制策略
电机振动控制需要从设计、制造、安装和维护多个环节入手：
1.设计阶段：合理计算各部件固有频率，避开工作频率范围；采用弹性连接和刚性支撑相结合的结构。
2.制造过程：严格执行动、静平衡试验，确保转子质量分布均匀。
3.安装调试：保证轴承安装精度，选用合适的润滑脂。
4.运行维护：定期检查振动情况，及时发现问题并处理。
电机振动控制是一项系统工程，需要从整体出发，综合考虑电磁、机械、热力等多方面因素。通过科学的设计和精细的制造工艺，完全可以将电机振动控制在允许范围内，确保设备安全稳定运行。
