今天说一下形状优化和拓扑优化的区别

形状优化和拓扑优化是结构优化领域中的两种重要方法，它们在优化对象、设计自由度、数学模型、应用场景和结果特点等方面存在明显区别：

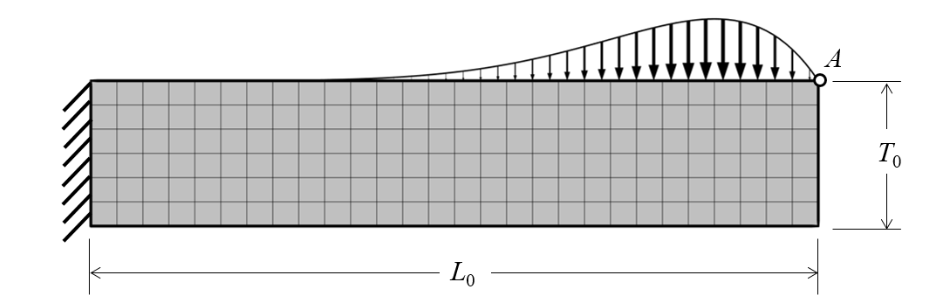

到底啥是形状优化？

一句话，形状优化不改变拓扑结构，不会出现空洞，在优化时会优化一下边缘或者圆角

形状优化和拓扑优化的区别，别在傻傻分不清楚

1. 优化对象

• 形状优化

  ：主要针对已确定的结构外形轮廓进行调整 ，是在结构的拓扑形式和材料分布基本固定的前提下，改变结构的边界形状、尺寸参数等。例如，在汽车车身设计中，对车身的流线型轮廓进行微调，优化车窗的形状、车门的曲线等，以改善空气动力学性能。

• 拓扑优化

  ：侧重于在给定的设计空间内，寻找材料的最佳分布形式，确定结构的基本布局和传力路径，可理解为从 “无” 到 “有” 地生成结构形式。比如在设计飞机机翼的内部结构时，拓扑优化可以确定加强筋、孔洞等的分布，从而在满足强度和刚度要求下实现轻量化。

2. 设计自由度

• 形状优化

  ：设计自由度相对较低，它受到原始结构拓扑形式的限制，只能在现有结构框架上进行局部调整，不能改变结构的基本布局和连接方式。

• 拓扑优化

  ：具有更高的设计自由度，几乎不受结构初始形式的束缚，可以探索出全新的结构形式，突破传统设计的思维局限。

3. 数学模型

• 形状优化

  ：通常以结构的几何参数（如长度、角度、曲率等）作为设计变量，目标函数和约束条件多基于结构的力学性能（如应力、位移、振动频率等）以及几何约束（如尺寸限制、边界条件等） 。其数学模型相对简单，求解过程一般是对设计变量进行迭代调整，使目标函数达到最优。

• 拓扑优化

  ：一般将材料的密度或单元的存在与否等作为设计变量（例如密度法中，将单元密度在 0 - 1 之间取值，0 代表无材料，1 代表有材料）。其数学模型较为复杂，需要考虑材料的插值模型（如 SIMP 模型） 、正则化处理（避免出现棋盘格等不合理结果）以及多种约束条件（力学性能约束、制造工艺约束等），求解过程相对复杂，计算量较大。

4. 应用场景

• 形状优化

  ：常用于对产品性能有进一步提升需求，但结构基本形式不能做大改动的情况，如在机械零件的精细化设计中，对齿轮的齿形、轴的过渡圆角等进行优化，以提高零件的承载能力和使用寿命；在建筑设计中，对建筑外观的局部形状进行优化，在保证建筑功能的同时提升美观性和节能效果。

• 拓扑优化

  ：更多应用于产品的概念设计阶段，用于探索新的结构方案和创新设计，为后续的详细设计提供基础。例如在航空航天领域的飞行器结构设计、汽车的底盘和车身骨架设计，以及电子产品的内部支架设计等，帮助设计师快速找到重量轻、性能优的结构形式。

5. 结果特点

• 形状优化

  ：优化后的结构与原始结构在整体布局上基本相似，只是局部形状发生了改变，结构的基本特征和连接关系得以保留，结果相对容易理解和实现，符合传统制造工艺的要求。

• 拓扑优化

  ：结果往往呈现出较为复杂、不规则的结构形式，可能会出现一些超出传统设计经验的结构形态，如大量的镂空、蜂窝状或桁架状结构，这些结构形式在传统制造中可能较难实现，但通过 3D 打印等先进制造技术能够得以应用。
