Inspire晶格系列 | 可能是全网TPMS晶格最全面的剖析

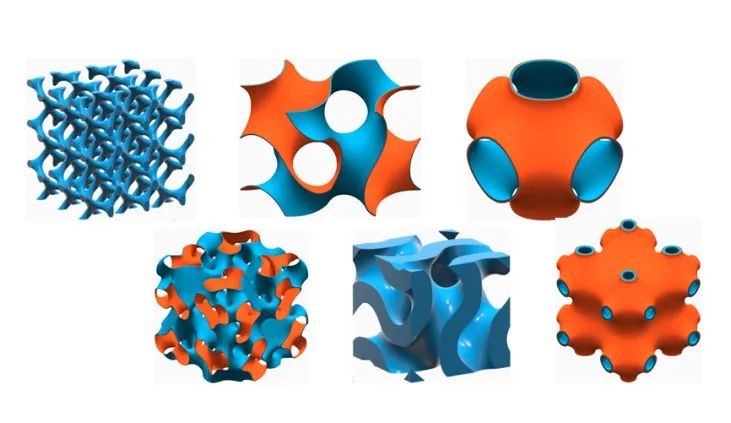

             探索TPMS晶格的数学之美与工程奇迹这些由数学方程精确描述的复杂三维结构，不仅拥有光滑连续的曲面和全连通的孔隙网络，更在力学、热学、声学及生物医学等领域展现出非凡潜力。今天，让我们一起揭开TPMS晶格的神秘面纱，探索其背后的数学定义、结构特征，以及如何赋能未来科技！

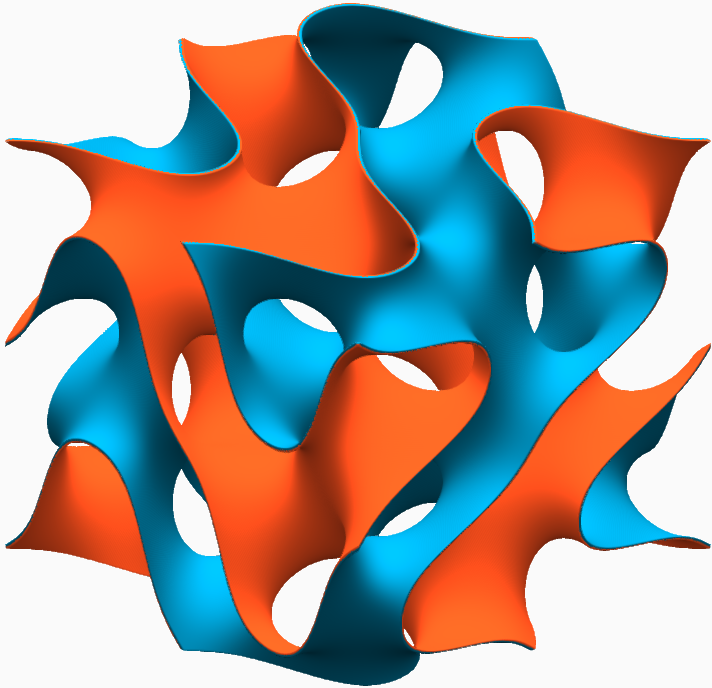

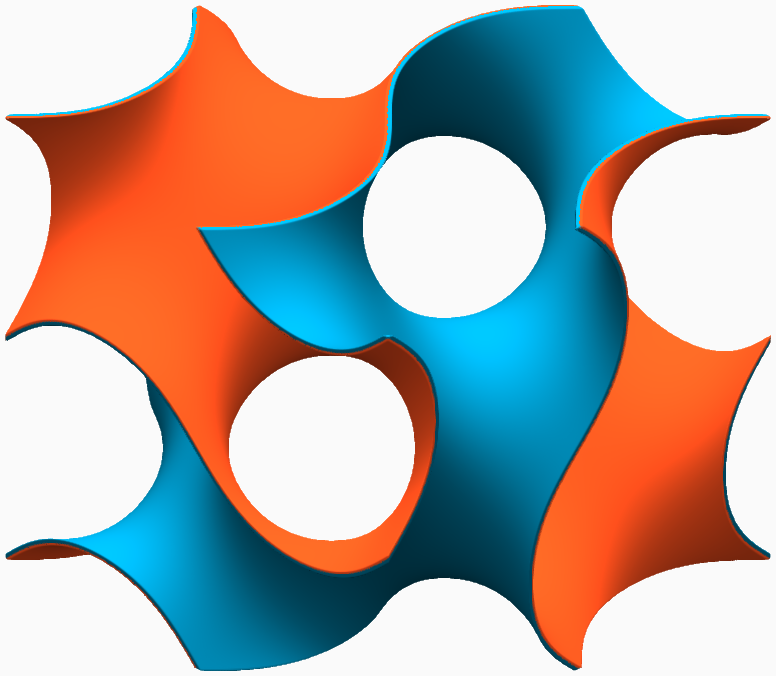

1.Gyroid 晶格（螺旋二十四面体）

可调控的孔径和几何参数。

👉应用领域

轻量化材料：航空航天、汽车工业的轻质高强度部件；

生物医学：组织工程支架（促进细胞生长和营养输送）;

能源：电池电极、燃料电池的催化载体（高效传质）；

光学与光子晶体：调控光传播，用于传感器或超材料；

流体动力学：低阻力微流体通道设计。

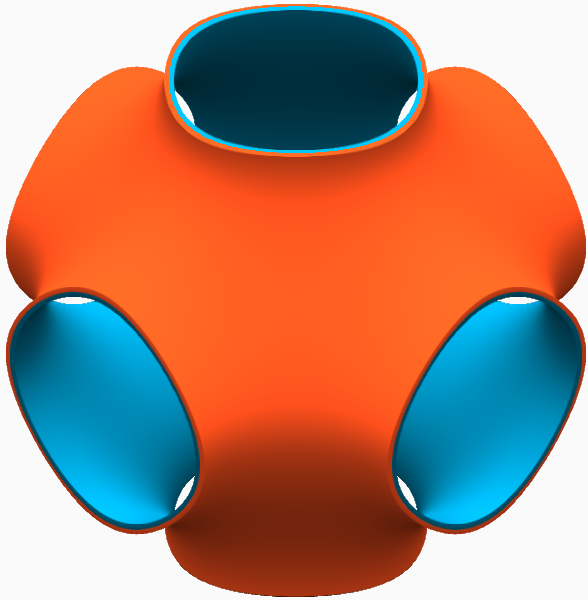

2.Schwarz P 晶格

轻量化高强：由于其周期性极小曲面结构，Schwarz P晶格具有优异的强度-重量比，适用于航空航天和汽车轻量化设计；

高比表面积：适用于催化、过滤和热交换应用；

可调弹性模量：通过改变壁厚和单元尺寸，可优化其力学响应。

生物医学：作为组织工程支架，促进细胞生长和营养输送；

能源存储：用于电池电极或燃料电池的催化载体，提高传质效率；

超材料：设计负泊松比或特殊声学/光学特性的结构；

高温材料：受限晶体（Schwarz crystal）结构可抑制高温原子扩散，提升热稳定性。

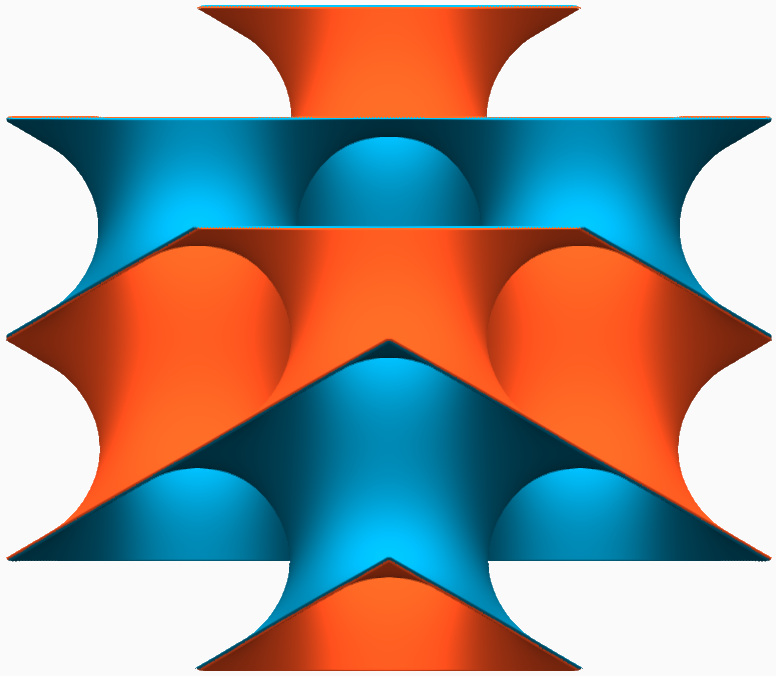

3.Schwarz D 晶格

👉性能特点

超高稳定性：接近熔点的热稳定性（如纯铜中达1348K）；

接近理论强度：屈服强度接近理想晶体强度；

抑制原子扩散：在高温下可有效抑制溶质偏聚和相析出（如Al-Mg合金）。

高温结构材料：用于航空发动机、核反应堆等极端环境；

催化材料：高比表面积和稳定性，适用于高效催化剂载体；

轻量化材料：高强度-重量比，用于航空航天、汽车工业；

超材料设计：负泊松比、特殊声学/光学性能调控。

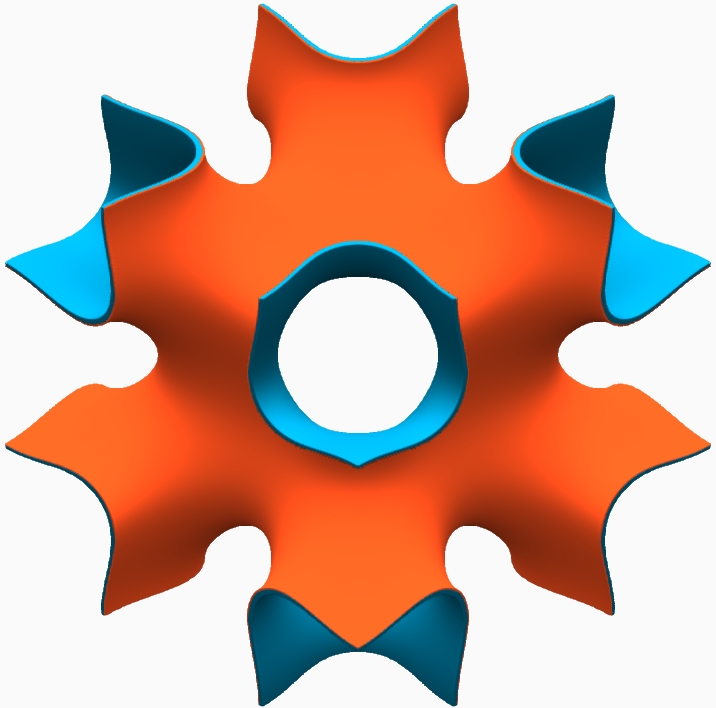

4.Neovius 晶格

👉数学定义

👉力学性能与实验数据

根据陶瓷TPMS结构的压缩实验（氧化锆材料，准静态加载）：

抗压强度：在相对密度为22%时，抗压强度可达25MPa；当密度提升至高值区域（>0.3），强度显著增加，最高达45MPa，优于其他TPMS结构（如Pcell、IWP等）；

变形能力：Neovius结构表现出优异的塑性变形能力，应变可超过10%，应力-应变曲线呈现锯齿状，反映裂纹扩展过程中的能量耗散机制；

密度敏感性：其力学性能对相对密度变化敏感，高密度下机械性能显著提升，适合需要高强度-重量比的应用场景。

👉应用领域

轻量化结构：适用于航空航天、汽车工业的高强度轻质部件；

生物医学：作为骨支架材料，其多孔结构促进细胞生长和营养输送；

能量吸收：锯齿状应力-应变行为表明其可用于冲击防护材料；

催化载体：高比表面积和连通性提升催化反应效率。

 👉对比其他TPMS结构

数据表明，Neovius在高密度区域综合性能最优。

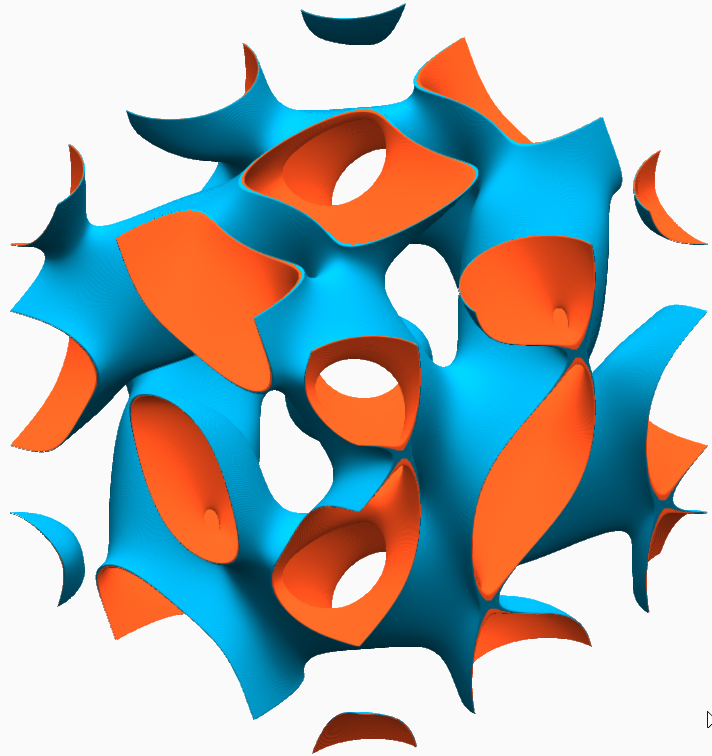

5.Lidinoid 晶格

👉数学定义

👉力学与物理性能

轻量化高强：与Gyroid类似，Lidinoid具有优异的强度-重量比，适用于航空航天轻量化设计；

能量吸收：其复杂曲率分布可能增强能量耗散能力，但实验数据较少；

可调谐性：通过调整单元尺寸和壁厚，可优化其力学响应。

超材料：用于设计负泊松比或特殊声学/光学特性的结构；

生物支架：多孔结构适合组织工程，但需验证细胞相容性；

催化载体：高比表面积可能提升反应效率。

6.Fischer-Koch S 晶格（FKS）

👉数学定义

👉力学性能与实验数据

根据陶瓷FKS支架的压缩实验（氧化锆材料，孔隙率70%）：

抗压强度：比常见的Gyroid结构高出32%，能量吸收能力高出49%，而渗透性仅低11%；

可靠性：在正常方向上表现出高可靠性（Weibull失效概率），适合骨组织工程应用；

断裂模式：扫描电镜（SEM）显示准脆性断裂机制，但具有较高的塑性变形能力。

👉应用领域

骨组织工程：FKS支架的机械性能优于Gyroid，适合需要高骨密度和强度的应用；

轻量化结构：适用于航空航天、汽车工业的高强度轻质部件；

催化载体：高比表面积和连通性可提升催化反应效率。

👉对比其他TPMS结构

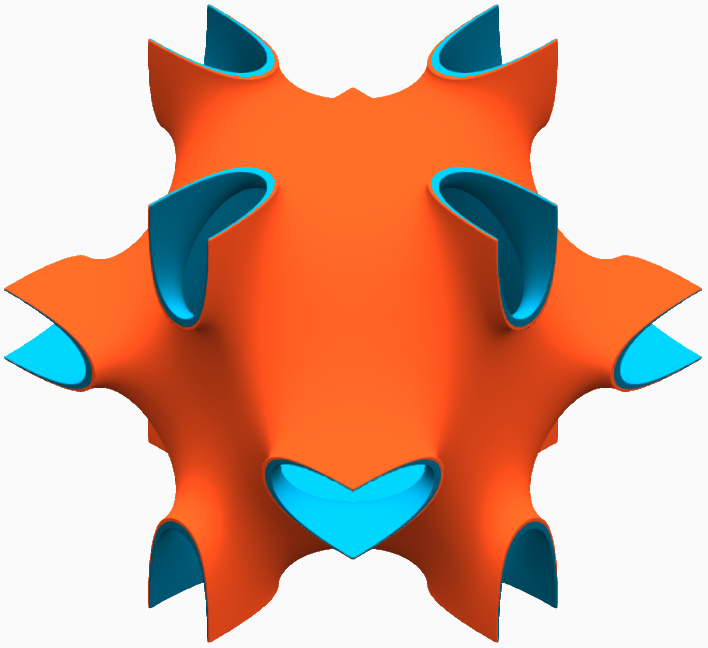

7.IWP 晶格（I-graph and Wrapped Package-graph）

👉数学定义

👉力学性能与实验数据

压缩性能：

在选择性激光熔化（SLM）制备的TPMS晶格中，IWP结构的压缩强度和能量吸收能力优于传统的BCC晶格；

相对密度为8.6-12.6%时，IWP结构的能量吸收能力最高；

振动特性：

IWP晶格的刚度和固有频率与体积分数成正比，与晶胞尺寸成反比，适合低频隔振应用；

相比BCC结构，IWP具有更好的隔振性能和力学稳定性。

👉应用领域

轻量化结构：航空航天、汽车工业的高强度轻质部件；

生物医学：骨支架材料，高连通孔隙促进细胞生长和营养输送；

热交换器：双通道网络结构优化流体传热效率；

超材料：用于声学隔振、负泊松比材料设计；

催化载体：高比表面积提升反应效率。

👉与其他TPMS结构的对比
