模块四：MATLAB GUI小工具开发 (App Designer 打造专属利器)

本模块核心： 掌握使用 MATLAB App Designer 将脚本功能封装为图形用户界面(GUI)的方法，为自己或团队打造定制化、可交互的声学分析工具，并学习如何将其打包分发。

4.1 MATLAB App Designer 快速入门

App Designer 是 MATLAB 现代的 GUI 开发环境，它采用"所见即所得"的拖拽式设计，能帮助工程师快速将算法封装为应用。

启动方式：

在 MATLAB 的命令行窗口输入 appdesigner，回车即可。

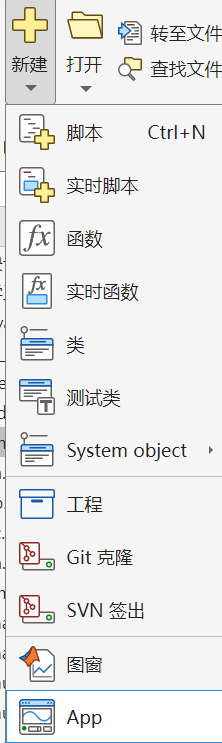

或点击：新建-App

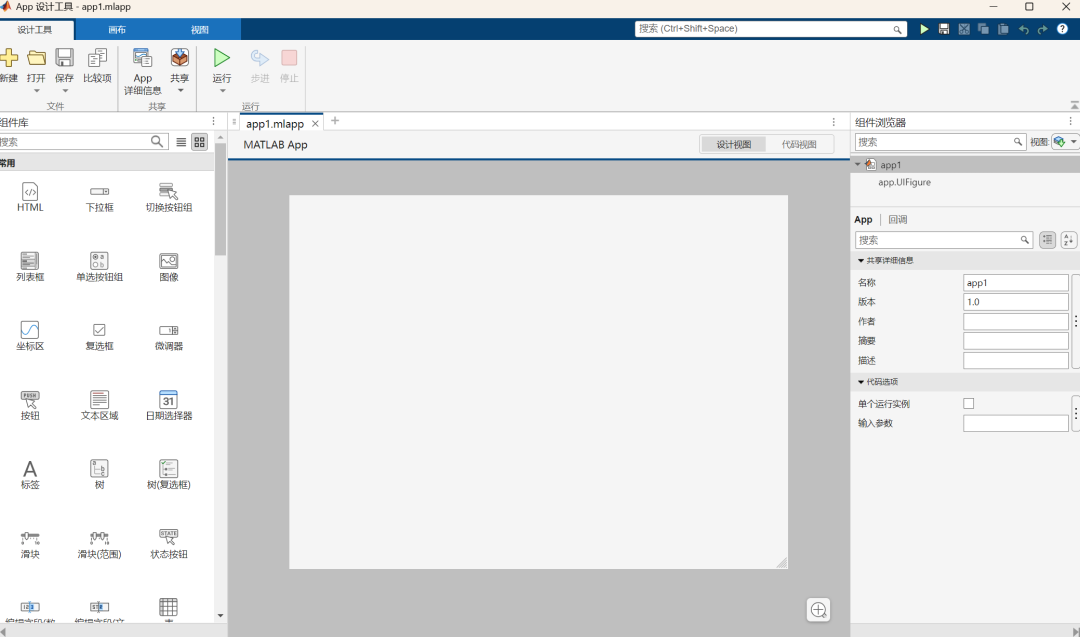

界面导览 (三大核心面板):

• • 设计视图 (Design View) - 左侧与中间

1. 1. 组件库 (Component Library)：左侧面板，包含了所有可以使用的 UI 组件。我们只需从这里把组件"拖"到画布上。
2. 2. 画布 (Canvas)：中间的窗口，是 App 的最终外观。我们在这里通过拖拽来布局组件。

• • 代码视图 (Code View) - 界面上方切换

这里是编写 App 响应逻辑的地方。App Designer 会自动生成代码框架，我们主要的工作就是填充"回调函数 (Callbacks)"。

• • 组件浏览器和属性编辑器 (Component Browser & Property Editor) - 右侧面板

1. 1. 组件浏览器：以树状结构清晰地列出 App 中的所有组件及其层级关系。
2. 2. 属性编辑器：选中任意组件后，此面板会显示该组件的所有可配置属性（如文字、颜色、字体大小等）。

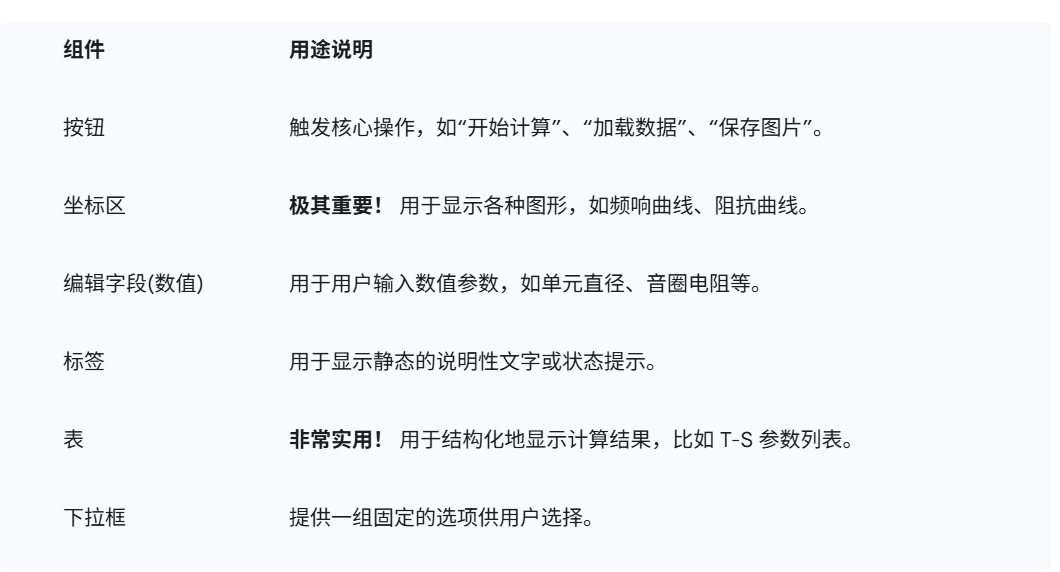

常用 UI 组件介绍:



4.2 App Designer 核心：回调函数与数据共享

如果说 UI 组件是 App 的"骨架"，那么回调函数和数据共享就是它的"神经和血液"。

回调函数 (Callbacks):

• • 定义：一个响应特定用户事件（如"按钮被按下"）而被自动调用的函数。

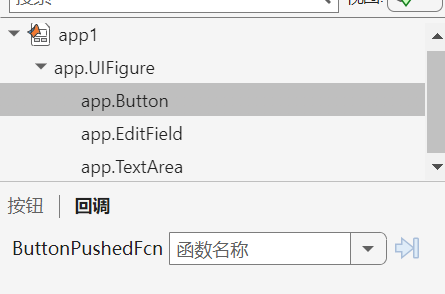

• • 创建方法：在"设计视图"中，右键点击一个组件 (例如按钮)，选择"回调" -> "添加 ButtonPushedFcn 回调"。App Designer 会立即切换到"代码视图"，并为你生成一个空的回调函数框架。



数据共享机制：App 属性 (Properties):

• • 痛点：在一个回调函数里（如加载数据）读取了数据，如何在另一个回调函数里（如计算参数）使用这些数据？
• • 解决方案：properties

1. 1. 在"代码视图"的最上方，有一个 properties (Access = private) 代码块。这里就是我们 App 的"全局变量池"。
2. 2. 在此处定义的变量 (例如 ImpedanceData)，可以在 App 的任何一个回调函数中通过 app.ImpedanceData 的方式来访问和修改，从而实现数据在不同功能模块间的共享。

4.3 GUI设计原则：提升用户友好性

一个好的工具不仅要功能强大，更要好用。

1. 1. 布局清晰，逻辑直观：遵循"从上到下，从左到右"的操作流程。例如，左边是参数输入区，中间是图形显示区，右边是结果输出区。
2. 2. 必要的输入验证与错误提示：对用户的输入进行检查。如果发现错误，要通过 uialert 函数给出清晰的错误提示，而不是让程序崩溃。
3. 3. 反馈明确：当一个耗时较长的计算正在进行时，应该给用户明确的反馈（如暂时禁用按钮，并显示"计算中..."的标签）。

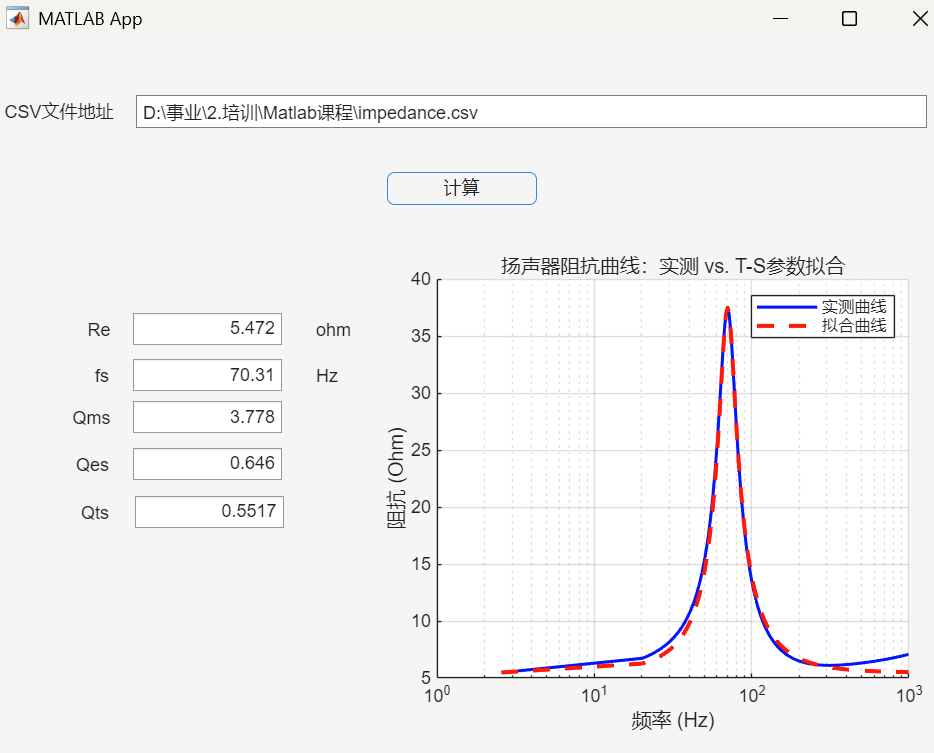

4.4 实战案例：开发T-S参数计算器App

现在，我们将所有知识点融会贯通，将模块三中的"扬声器Thiele-Small (T-S)参数计算"开发为APP。

功能需求:

• • 加载一个包含两列（频率，阻抗）的 .csv 数据文件。
• • 点击"计算"后，能自动找到谐振频率 fs、直流电阻 Re ，并计算出 Qms, Qes, Qts。
• • 在坐标区中绘制阻抗曲线，并对比实测曲线和拟合曲线。

操作演示



4.5 App打包与分发

当你开发完一个完美的工具后，如何分享给没有安装 MATLAB 的同事呢？答案是 MATLAB Compiler。

步骤概述:

• • 安装编译器: 在 MATLAB 的"主页"选项卡 -> "附加功能 (Add-Ons)"中搜索并安装 MATLAB Compiler。

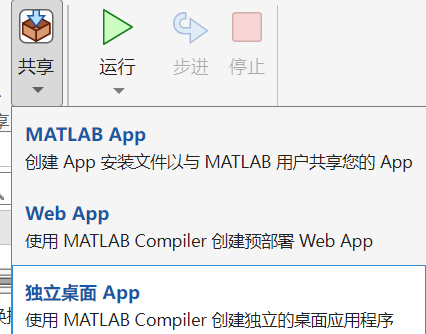

• • 启动打包工具: 在命令行窗口输入 standaloneApplicationCompiler 并回车。或者点击：共享-独立桌面APP



• • 配置打包:

1. 1. 在打开的窗口中，点击"添加主文件"，选择你保存的 .mlapp 文件。
2. 2. MATLAB 会自动分析依赖关系。
3. 3. 你可以自定义程序的图标、启动画面、版本信息等。

• • 打包: 点击右上角的"Package"按钮。编译器会工作一段时间，最后在指定目录下生成一个用于分发的文件夹。
• • 分发:

1. 1. 对于第一次使用的电脑：需要先安装 MATLAB Runtime。这是一个免费的运行环境，你可以在打包时选择一同下载，并将安装包连同你的程序一起发给同事。他们只需要安装一次 Runtime，之后就可以运行所有你用该版本 MATLAB 开发的程序。 或者通过官网下载 https://ww2.mathworks.cn/products/compiler/matlab-runtime.html
2. 2. 对于已安装 Runtime 的电脑：直接将你打包生成的 .exe 文件发给他们即可双击运行。

模块四小结

掌握 App Designer，意味着你不仅能解决问题，还能为团队创造可复用的工具。本模块中，我们：

• • 学习了 App Designer 的界面布局与核心UI组件。
• • 深入理解了其工作机制：通过回调函数响应用户操作，通过App属性在不同功能间共享数据。
• • 通过一个T-S 参数计算器案例，将所有知识点串联起来，提供了一个可以动手实践和修改的模板。
• • 了解了如何通过 MATLAB Compiler 将我们的劳动成果分发给更广泛的用户。

这个模块是连接个人编程能力和团队生产力的关键桥梁。
