电驱减速器的“幽灵”——一文读懂鬼阶啸叫的成因、危害与破解之道

01 先听一个真实故事

上个月，某头部车企 NVH 团队在台架测试时发现：
当电机转速 2000 rpm（输入轴频率 33.3 Hz）时，扬声器里传出刺耳“嘶——”的高频啸叫。

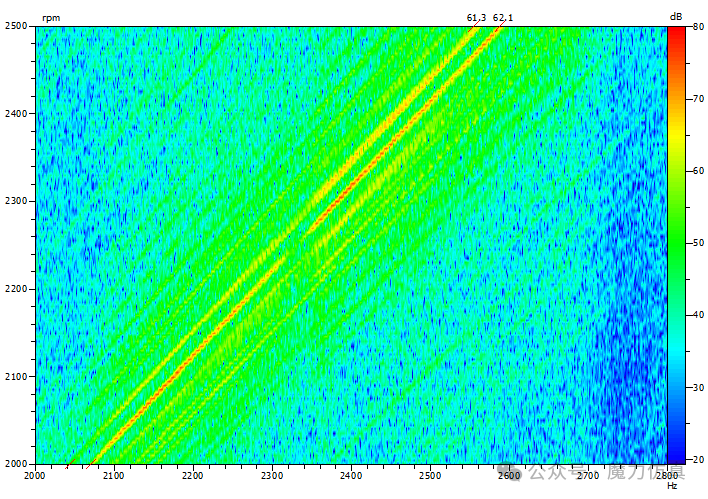

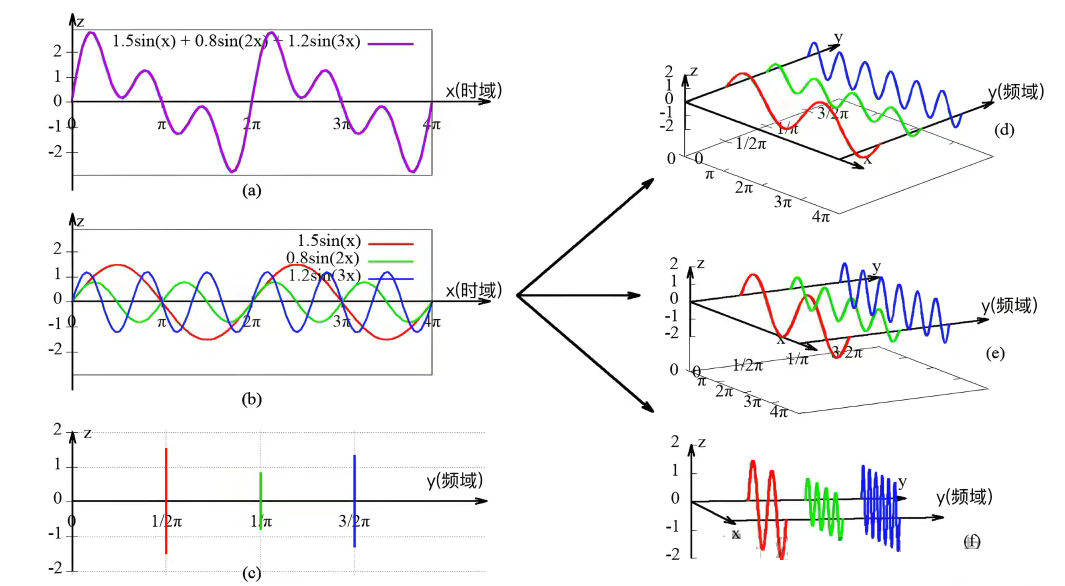

频谱上却找不到 25 阶、50 阶这些“正经”齿轮啮合阶次，反而在 61.3 阶 冒出一个孤零零的尖峰。
测试工程师当场懵了：这 61.3 阶到底从哪儿来的？

答案指向一个行业“幽灵”—— 鬼阶啸叫（Ghost Order Whine）。

02 什么叫“鬼阶”？

一句话：

它不是设计出来的，却在制造过程中“阴魂不散”。

03 鬼阶的“作案现场”

Step1 制造缺陷 → 波纹度

磨床或刀具振动，让齿面出现 波长≠齿距 的周期性起伏。
把齿面放大 1000 倍，看起来像被微风吹皱的湖面。

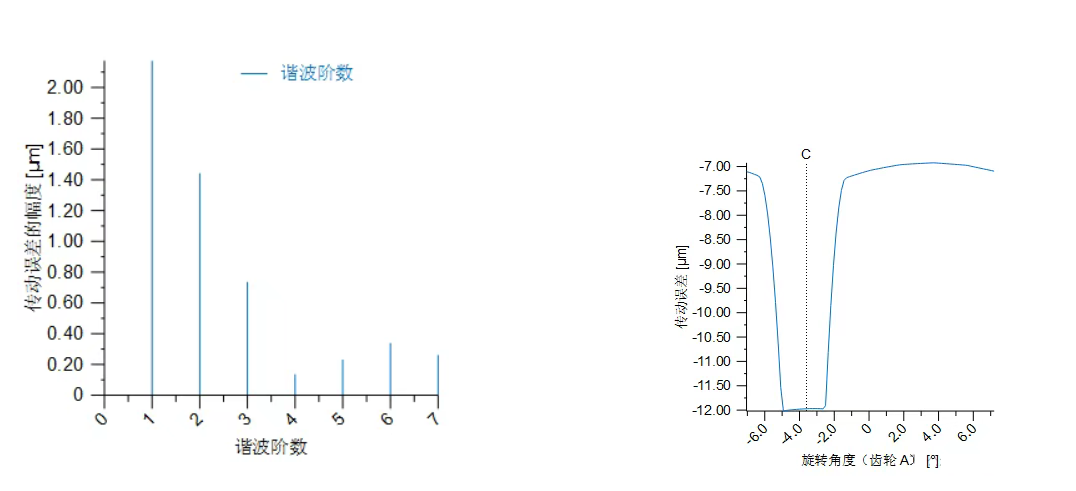

Step2 传递误差（TE）

波纹度叠加到啮合线上，造成 非周期性冲击。
原本干净的方波信号，被高频毛刺“污染”。

Step3 系统共振

当鬼阶频率 ≈ 壳体/轴系模态频率，能量瞬间放大，啸叫直达人耳。

04 一张图看懂“鬼阶”定位

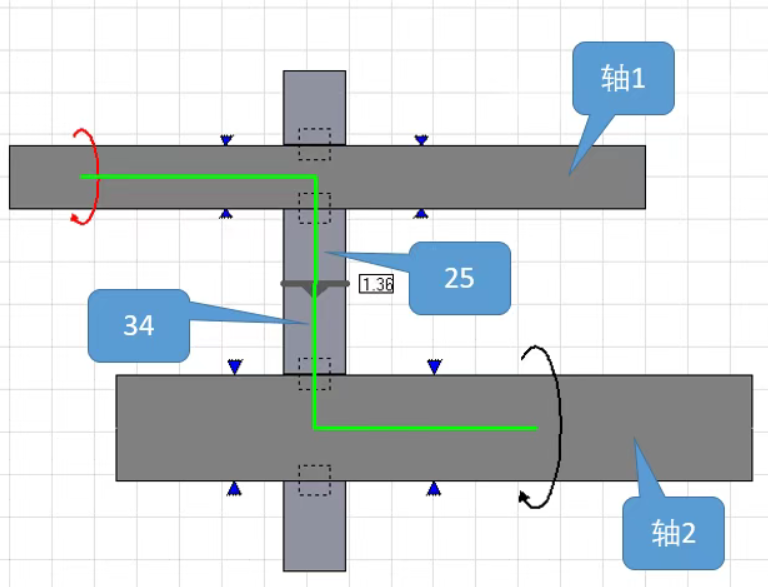

以输入轴为参考，齿数 Z1=25、Z2=34：

•主阶次：25、50、75…

•鬼阶：61.3、62.1…（它们既非25的整数倍，也非34的整数倍）

[示意图：频谱上50阶与75阶之间出现61.3阶尖峰]

快速判别口诀：

“整数倍是亲儿子，非整数是野鬼。”

05 如何抓住这只“鬼”？

① 测试端：阶次追踪 + 参考轴切换

•先固定参考轴，扫出所有阶次。

•再换到另一根轴，看鬼阶是否“搬家”。

•不搬家 → 结构共振；

 搬家 → 制造缺陷。

② 供应端：把“鬼”扼杀在产线

•引入 傅里叶齿面分析仪，离线检测波纹度。

•严控磨削工艺：砂轮平衡、切削参数、刀具寿命。

③ 整车端：让“鬼”无处共振

•壳体拓扑优化，错开常用工况模态。

•在悬置、齿轮修形上“调音”，降低灵敏度。

06 实战案例复盘

措施：

1.供应商排查磨床主轴振动，发现砂轮法兰动平衡超标 0.8 g·mm。

2.复磨后波纹度 Ra 从 0.35 μm 降到 0.12 μm，61.3 阶幅值 ↓18 dB。

3.整车端在壳体加一道加强筋，模态抬到 2300 Hz。
啸叫消失，NVH 主观评分从 6.5 → 8.0。

07 一张表厘清责任

08 写在最后

鬼阶啸叫不是玄学，而是 制造误差与系统动力学的一次“合谋”。
谁能先一步把“鬼”揪出来，谁就能在电驱时代赢得 静谧性溢价。

下一次当你在车里听到那声“嘶——”，别忘了背后可能是一场跨越供应链的“捉鬼”行动。
