VOF|03相定义及初始条件

导读：介绍VOF相的定义及初始条件设置。

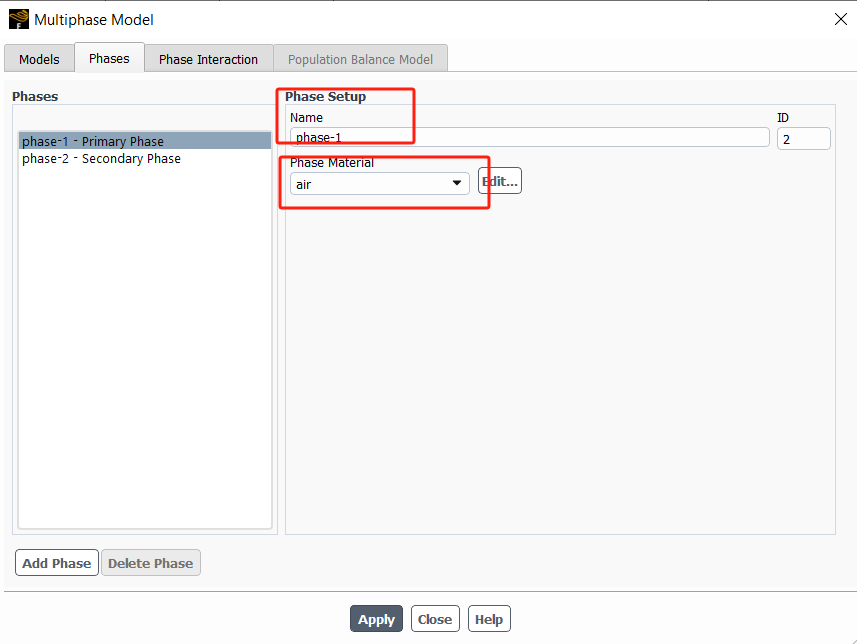

• 可以任意定义首相跟次相
• 为方便计算设置，提供相的名称（例如，主要阶段名称-Phase1）
• 默认情况下，只有“Air”可用作相的材料
• 其他材料可以从“Physics”选项卡下的“Materials”对话框中添加
• 由于仅需求解次相的体积分数，因此可以在特定区域中Patch其初始体积分数。首相体积分数由次相体积分数推导得出
• 建议将可压缩流体的相设置为首相，有利于求解的稳定

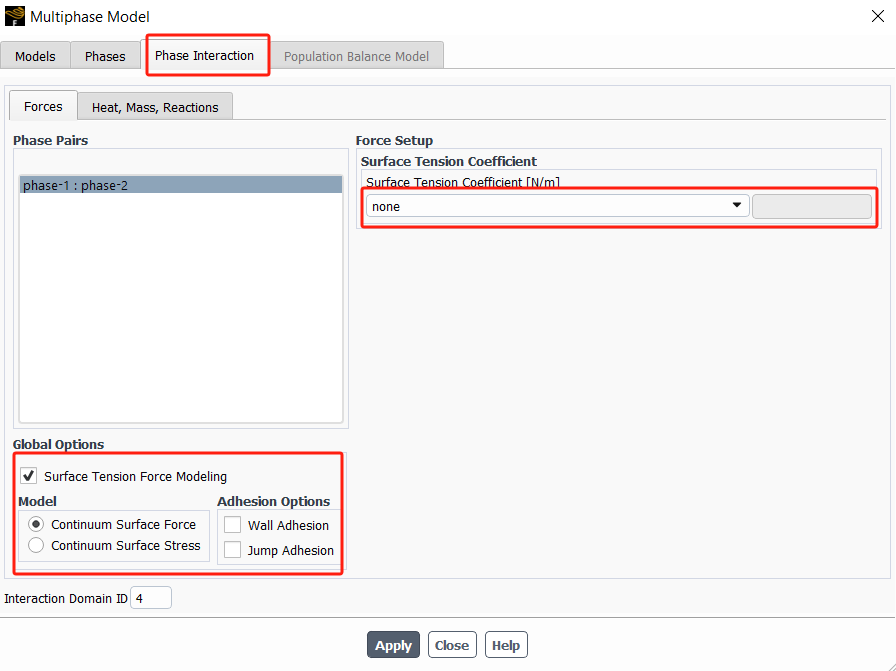

• 在“Phase Interaction”选项卡中，指定VOF模型的相间相互作用（例如表面张力和壁面附着力）

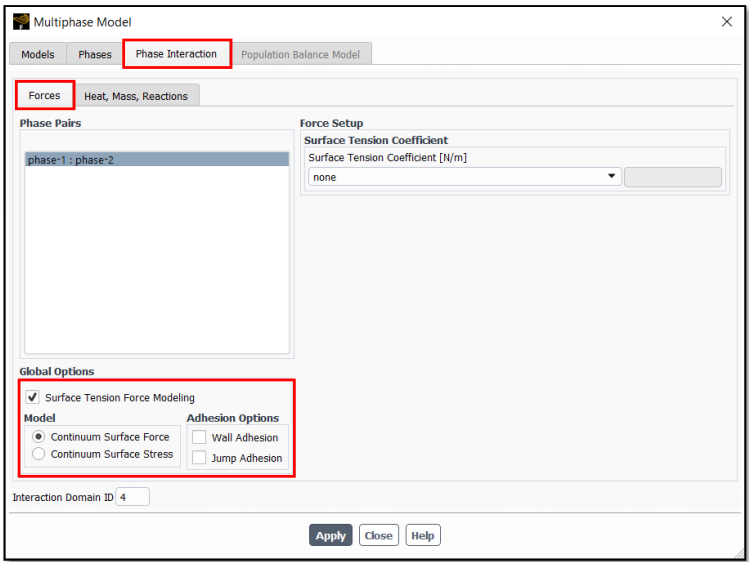

• Surface Tension Force Model选项，例如连续体表面力和连续体表面应力，用于确定相界面的形状和行为

• 与表面张力Surface Tension和Wall Adhesion面附着力Wall Adhesion有关的点：
• 当耦合Level Set时，这些特定表面张力模型被禁用，因为软件内部使用了修订后的表面张力公式
• 在这种情况下，可用的选项仅限于设置Wall Adhesion和Surface Tension Coefficient
• 当Wall Adhesion选项被启用时，需要指定每个壁面的接触角

• 在初始化多相流的设置时，通常需要指定计算区域中 特定区域的相，可以通过Cell Registers实现
• Cell Registers是一种根据某些标准标记单元格的方法，例如等值或接近边界
• Cell Registers也可用于细化/粗化网格或patch指定计算域中的变量等操作

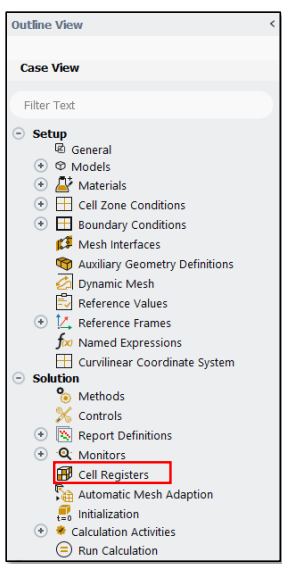

• 通过大纲视图中的 Solution t选项卡下的Cell Registers选项创建并定义要Patch的区域

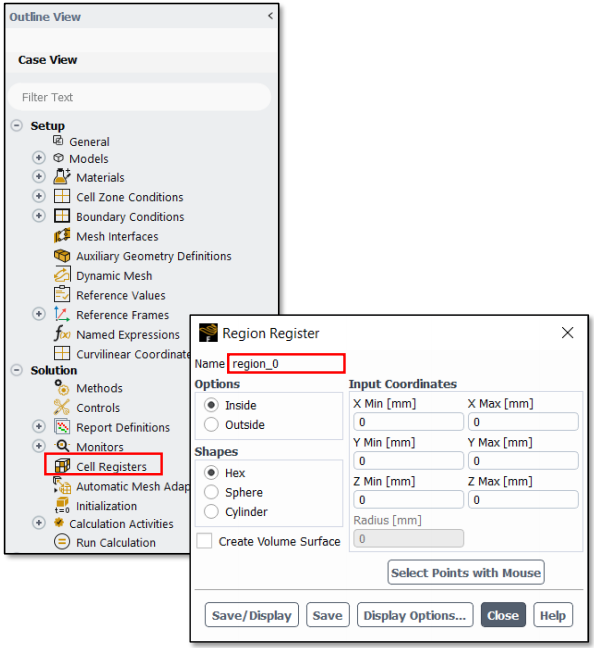

• 要根据模拟所需的初始条件来定义cell register，例如，创建一个名为“water_patch”的cell register，用于Patch水体积分数

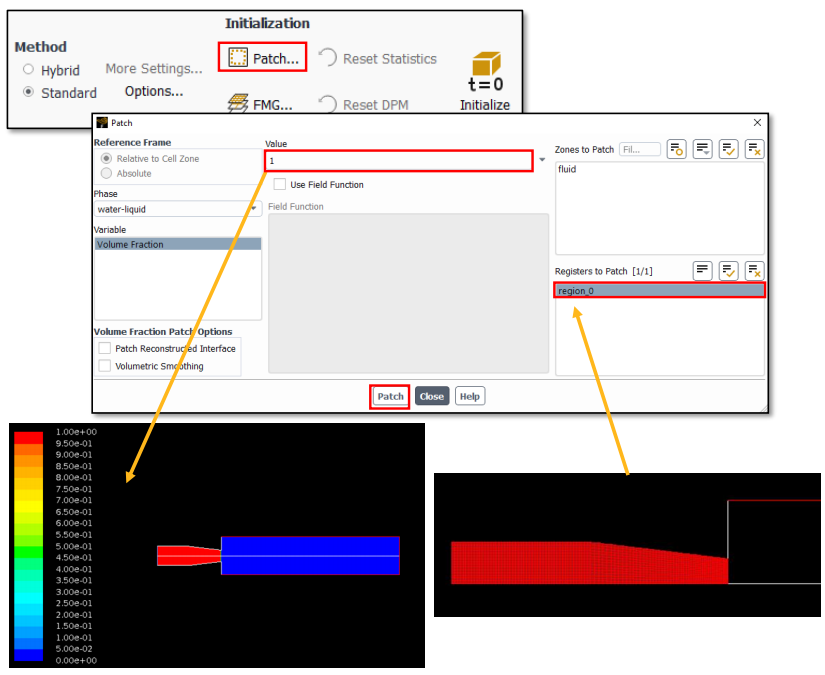

• 创建好cell register，对创建的区域进行patch
• 初始条件可以通过在给定流体区域中Patch流动变量来生成
• 示例：在标记为Volume Register的喷墨喷嘴中，Patch“water-liquid”相（次相）体积分数为1.0。

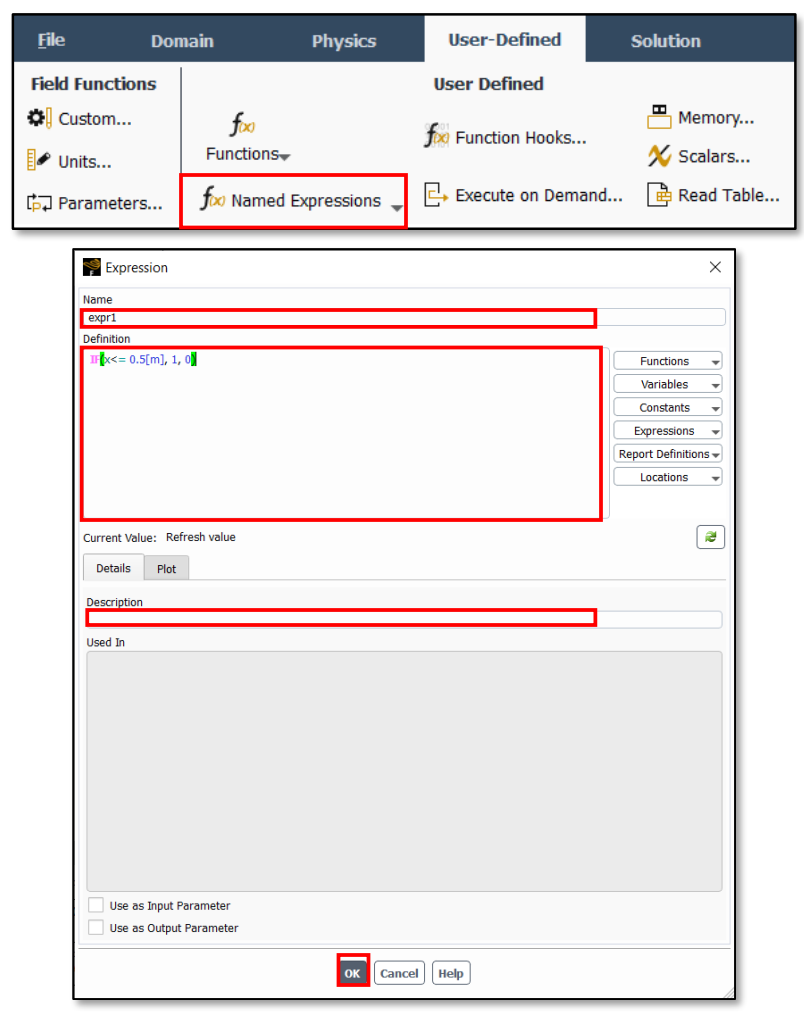

• 使用表达式是patch体积分数值的替代方法，而无需定义任何cell register
• 为表达式提供名称
• 输入表达式的定义
• 可选地为表达式添加描述
• 单击“确定”创建表达式

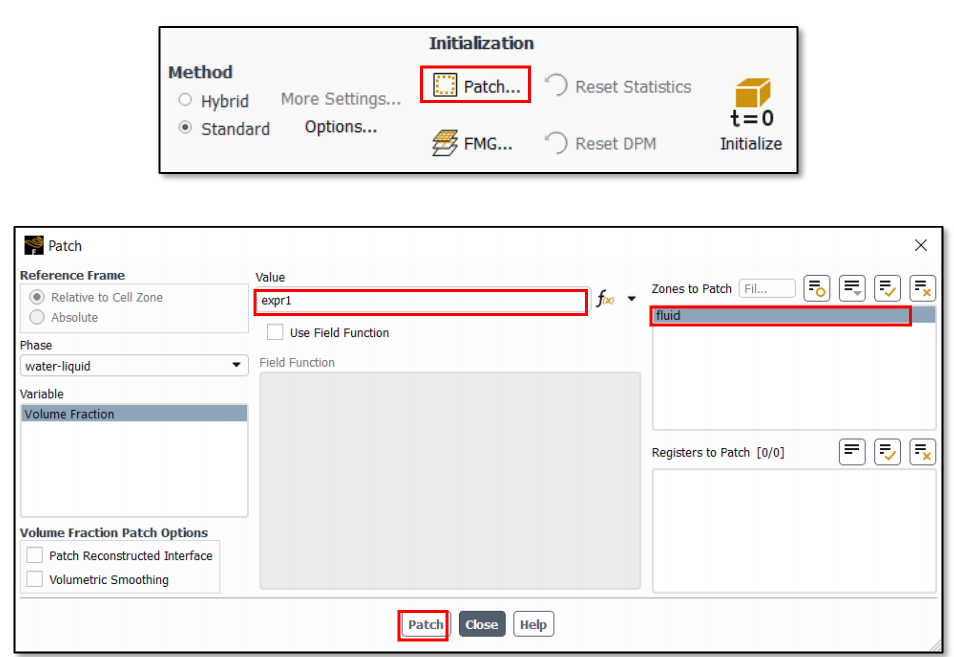

• 根据表达式Patch体积分数
• 转到Solution选项卡的Initialization部分下的 Patch选项
• 选择所需定义的相
• 在变量下选择体积分数
• 从下拉菜单中选择“表达式”作为值，并输入创建的命名表达式（此处为“expr1”）
• 在Zones to Patch下选择所需的区域，然后单击Patch

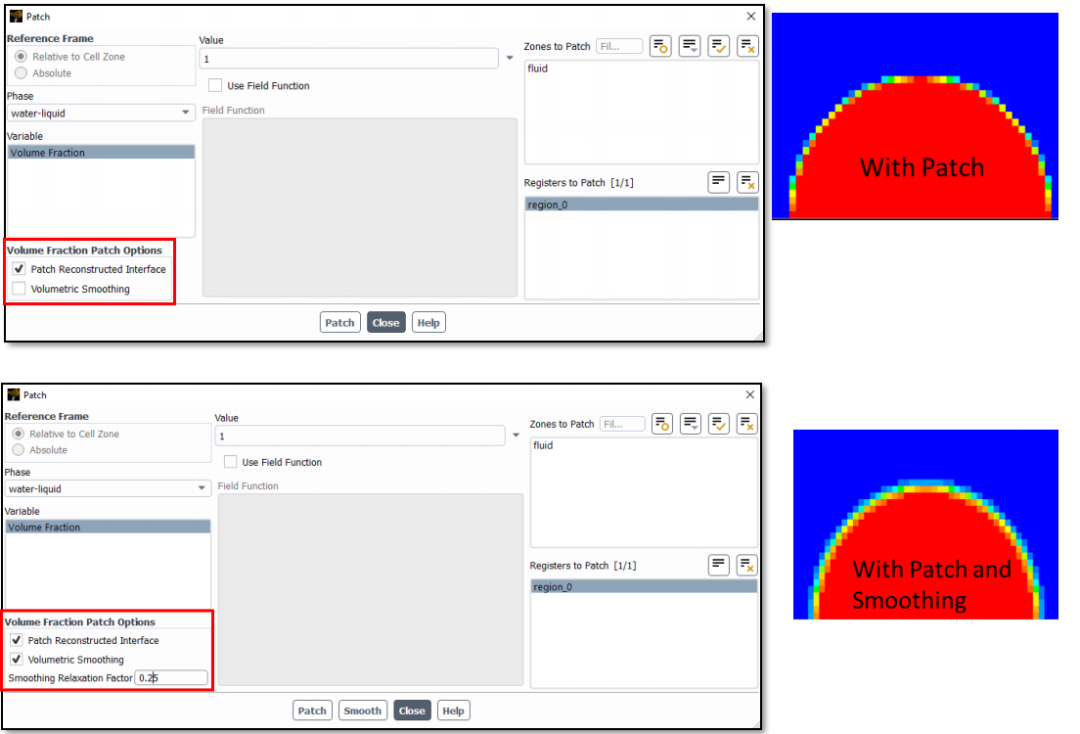

• Patch Reconstructed Interface：使用分段线性重建界面，并修补与实际体积相交的界面中的网格
• Volumetric Smoothing：根据单元邻近区域的体积平均值和选定的平滑松弛系数，实现体积分数的平滑处理
• Smoothing Relaxation Factor:控制平滑程度
