歼20气动外流场

本期分享的可视化案例是歼20气动外流场。

歼20是一款具备高隐身性、高态势感知、高机动性等能力的隐形第五代制空战斗机，解 放军研制的最新一代（欧美旧标准为第四代，俄罗斯新标准为第五代）双发重型隐形战斗机，用于接替歼10、歼11等第三代空中优势/多用途歼击机的未来重型歼击机型号，该机将担负中国空军未来对空、对海的主 权维护任务。

< 歼20航拍图 >

仿真计算的模型stp数据来源于网上，不具实际意义，歼20三维CAD模型如下图所示：

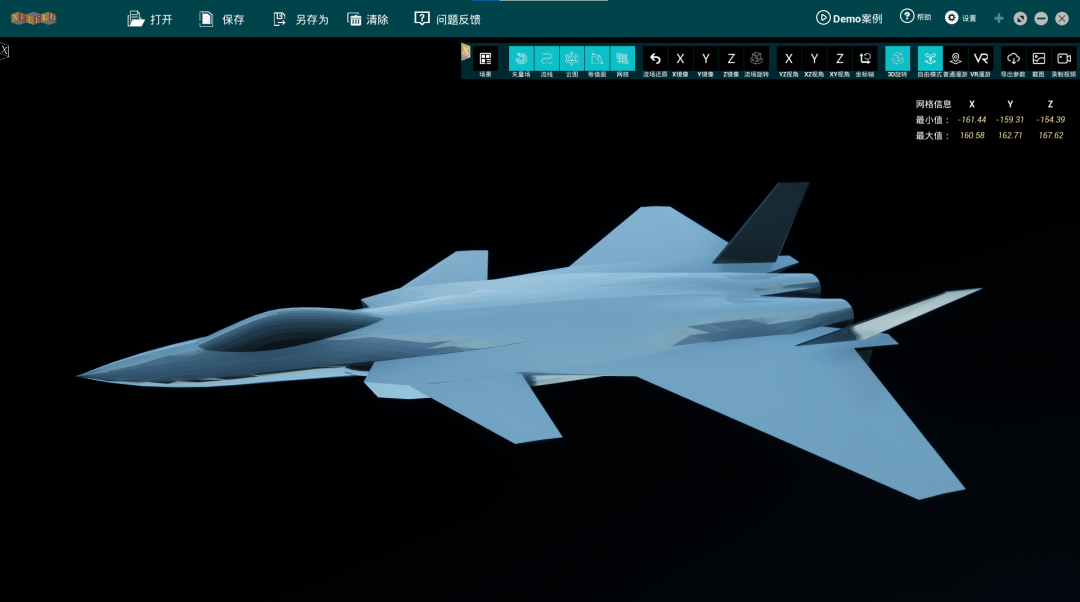

< 计算模型 >

歼20在2.2马赫的超音速巡航或高速机动时，通常处于15-20千米的平流层底部,该高度空气稀薄、阻力小，适合超音速飞行。

计算相关条件如下：

（1）飞行高度：15km

（2）攻角：0度

（3）侧滑角：0度

（4）来流静温：-56.5℃（216.65 K）

（5）来流静压：12,111 Pa（15千米高度，ISA标准）

按照以上条件进行模拟计算，仿真软件输出cgns结果文件,XField完成结果文件后处理。
