LS-DYNA学习笔记—并行计算MPP版本MPI安装方法

langya222

1年前浏览1566

从LS-DYNA的近几个版本的发展趋势看，MPP版本逐渐会成为主力，SMP版本大概率会淘汰掉（或者被HYB取代掉），那么如何使用MPP版本就是大家必须面对的一个课题；

在上一篇中提及了，MPI目前有3大类，分别是：intel、MicroSoft、IBM，都是能够满足MPP并行运算的需求，其中IBM的platform平台需要收费，所以没有机会测试，一般和谐版用户只能使用INTEL或者MS平台；

使用MPP版本，INTEL和MS的MPI库至少要装一个，当然也可以两个都安装，从测试过程看，ITNEL的在大多数领域都比MS的快约5%-10%左右，但是稳定性稍差，部分算例有计算失败的风险；

下面简要描述：（所有环境基于ANSYS 安装包）：

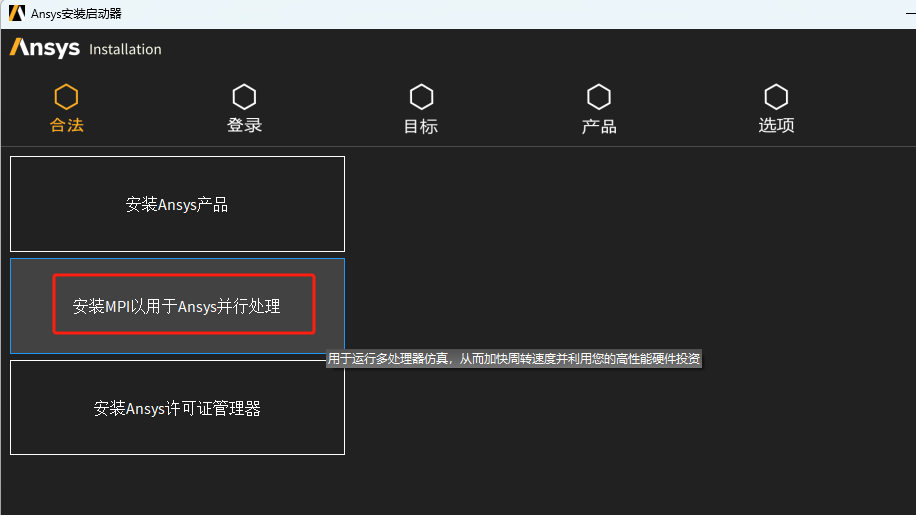

最简单的方法就是，打开ANSYS界面：选择以安装MPI以用于ANSYS并行运算

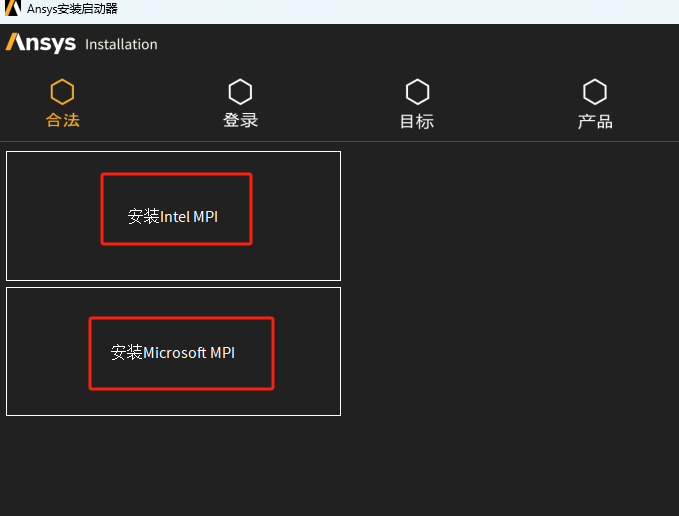

两种安装方式： INTEL 和MS

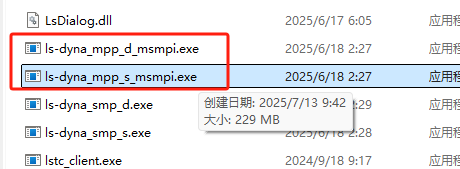

如果是冲压计算领域，笔者建议安装MS版本，目前ANSYS Forming 2025 R2中，自带的就是MS版本的求解器；

其他领域的自己行测试；

建议只安装一个，不要2个都安装！！

正常状态下，安装完成后即可使用！

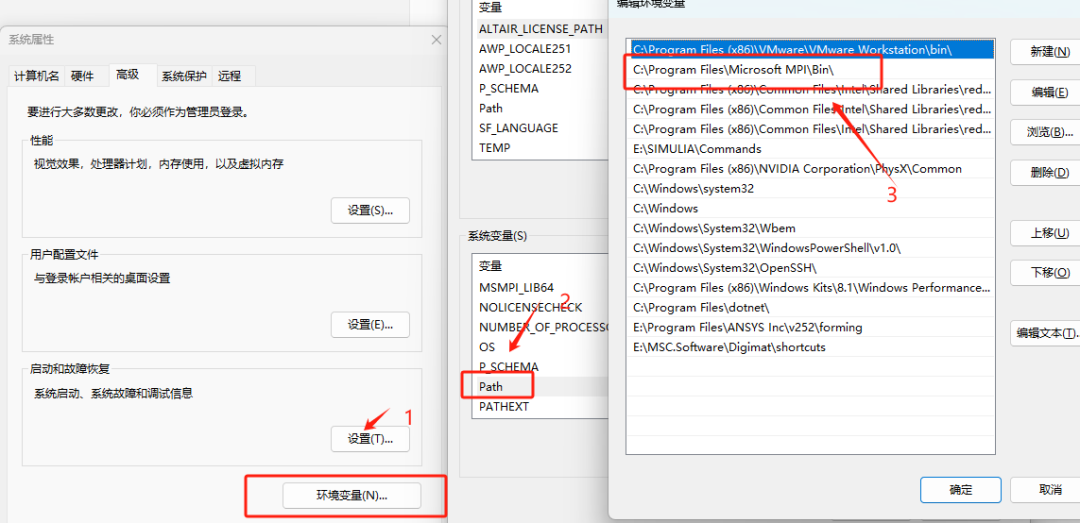

不能使用时，建议检查环境变量的PATH路径：

以MS为例，建议把MPI的路径放在最上面；

intel MPI，也是等同，把路径放在最上面；

假如需要两个MPI同时都能用

建议使用绿色的安装方式，计算时 LS-RUN中，使用CALL命令调用不同的MPI路径（ANSYS 2025R2最新方法）：

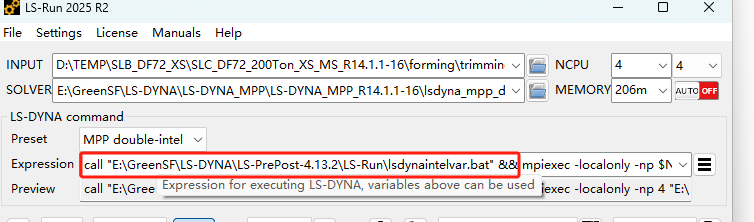

INTEL MPI调用方法

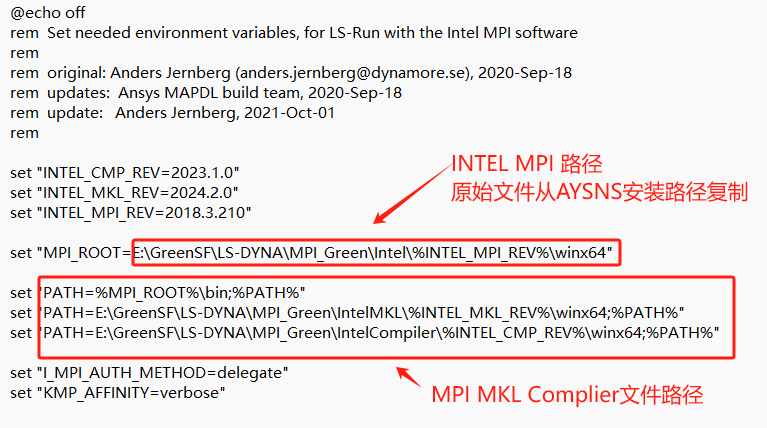

下面是intel bat文件，有需要的自行修改相关路径：

@echo off

rem Set needed environment variables, for LS-Run with the Intel MPI software

rem

rem original: Anders Jernberg (anders.jernberg@dynamore.se), 2020-Sep-18

rem updates: Ansys MAPDL build team, 2020-Sep-18

rem update: Anders Jernberg, 2021-Oct-01

rem

set "INTEL_CMP_REV=2023.1.0"

set "INTEL_MKL_REV=2024.2.0"

set "INTEL_MPI_REV=2018.3.210"

set "MPI_ROOT=E:\GreenSF\LS-DYNA\MPI_Green\Intel\%INTEL_MPI_REV%\winx64"

set "PATH=%MPI_ROOT%\bin;%PATH%"

set "PATH=E:\GreenSF\LS-DYNA\MPI_Green\IntelMKL\%INTEL_MKL_REV%\winx64;%PATH%"

set "PATH=E:\GreenSF\LS-DYNA\MPI_Green\IntelCompiler\%INTEL_CMP_REV%\winx64;%PATH%"

set "I_MPI_AUTH_METHOD=delegate"

set "KMP_AFFINITY=verbose"

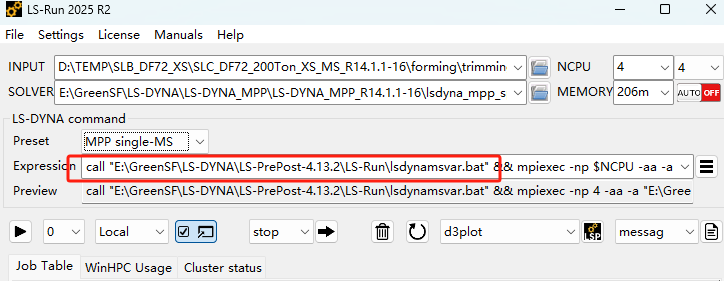

MS MPI调用方法

MS的也是类似:下面是 ms bat文件，有需要的自行修改相关路径：

@echo off

rem Set needed environment variables, for LS-Run with Microsoft MPI

rem

rem original: Anders Jernberb (anders.jernberg@dynamore.se), 2020-Sep-18

rem updates: Ansys MAPDL build team, 2020-Sep-18

rem update: Anders Jernberg, 2021-Oct-01

set "INTEL_CMP_REV=2023.1.0"

set "INTEL_MKL_REV=2024.2.0"

set "MS_MPI_REV=10.1.12498.18"

set "MPI_ROOT=E:\GreenSF\LS-DYNA\MPI_Green\Microsoft\%MS_MPI_REV%\winx64"

set "PATH=%MPI_ROOT%\Bin;%PATH%"

set "PATH=E:\GreenSF\LS-DYNA\MPI_Green\IntelMKL\%INTEL_MKL_REV%\winx64;%PATH%"

set "PATH=E:\GreenSF\LS-DYNA\MPI_Green\IntelCompiler\%INTEL_CMP_REV%\winx64;%PATH%"

假如安装了ANSYS 2025 R2的，启用LS-RUN,调用CALL命令就可以使用了，如果不装，参照BAT文件要求，更改路径即可；

来源：阿毅工作室
