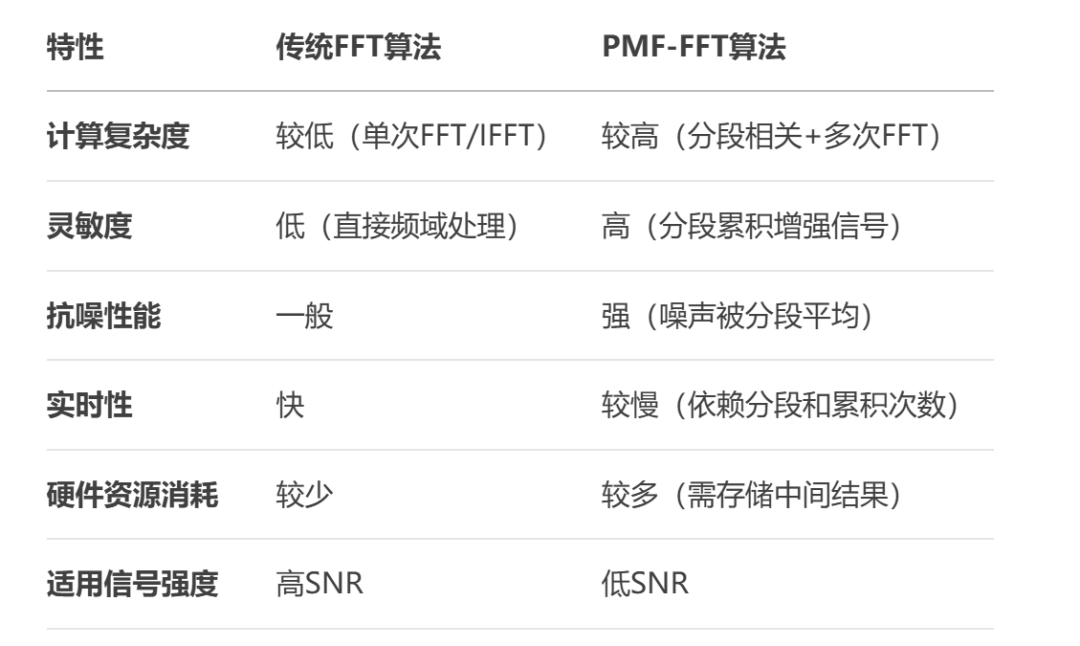

本文首先把PMF-FFT的知识收个尾，然后详细讲解真正的GPS接收机产品在捕获阶段还有哪些工程技巧？传统的FFT算法和PMF-FFT（Partial Matched Filter-FFT）算法是两种常用的方法，它们在计算效率、灵敏度、抗噪性能等方面存在显著差异。

来到了人工智能时代，看看国内AI如何解答关于PMF-FFT算法的问题！此文写作跨度超过一年半，内容较多，既有代码和理论，也有算法研究心得和感悟，请耐心看完！

我的提问：PMF+FFT 频域并行处理如何实现？

AI回答：找到了第 6 篇资料：GPS信号的捕获（PMF+FFT方法）_pmf-fft-CSDN博客

PMF-FFT（Partial Match Filter - Fast Fourier Transform）算法是一种在频域中进行并行处理的信号捕获方法，特别适用于高动态环境下的导航信号捕获。该算法结合了部分匹配滤波器（PMF）和快速傅里叶变换（FFT）两种技术，通过在时域和频域的并行处理，显著提高了信号捕获的速度和效率。

• 算法原理

PMF-FFT算法的基本思想是将接收到的信号与本地生成的部分匹配滤波器进行相关运算，然后对相关结果进行FFT变换，以在频域中并行搜索多普勒频率。这种方法允许算法在保持较高检测概率的同时，大幅度减少平均搜索时间。

• 算法步骤

部分匹配滤波器：首先，接收信号通过一系列PMF进行处理。PMF是一组固定的滤波器，每个滤波器对应于伪随机序列（如GPS中的C/A码）的一个特定部分。这些滤波器的输出是与接收信号的部分匹配结果。

相关运算：每个PMF的输出与本地伪码进行相关运算。由于伪码的周期性，相关运算可以在时域内高效地完成。

FFT变换：将相关运算的结果进行FFT变换，将时域信号转换到频域。FFT变换可以并行处理，这是PMF-FFT算法提高速度的关键。

峰值检测：在频域中，通过检测FFT输出的峰值来确定多普勒频率。峰值对应的频率即为信号的多普勒偏移。

码相位搜索：通过移动本地伪码的相位，重复上述步骤，直到找到最大的相关峰值，此时的相位偏移即为码相位偏移。

• 性能分析

PMF-FFT算法在捕获精度、低通滤波效应以及捕获速率等方面具有以下特点：

捕获精度：算法能够以半码片的精度捕获码相位，频率捕获精度通常为1kHz，这对于后续的跟踪操作来说已经足够（其实是肯定不够，需要进行精频率搜索，跟踪环路的精度不能太低，否则会导致码相位精度过大）。

低通滤波效应：算法通过相干累加的方式，相当于实现了一个低通滤波器，有助于抑制高频噪声，提高多普勒频移估计的准确性。

捕获时间：由于FFT的并行处理能力，PMF-FFT算法能够显著减少捕获时间，特别是在硬件资源充足的情况下，可以进一步增加并行通道数，以实现更快的捕获速度。

实现复杂度：虽然PMF-FFT算法在执行速度上有优势，但其实现复杂度相对较高，需要较多的乘法器和FFT资源。

• 应用场景

PMF-FFT算法适用于需要快速捕获信号的应用场景，如卫星导航系统、雷达系统以及其他需要处理高动态信号的通信系统。通过并行处理，该算法能够在保持较高检测性能的同时，显著提高系统的响应速度和效率。

• 结论

PMF-FFT算法通过结合部分匹配滤波器和快速傅里叶变换，实现了在频域中的并行处理，有效提高了信号捕获的速度。尽管实现复杂度较高，但其在高动态环境下的导航信号捕获中具有显著的优势，是现代通信系统中不可或缺的一种关键技术。

你对这样的回答满意吗？还是先继续之前的话题讲下去，后面再来深议频域并行处理这个话题！请大家注意测试性能会出现差异！唯有了解了差异，才能在产品研发中准确的设置参数，使得产品在实际使用中的效果达到最佳。

设置分段数P=88，滤波器长度X=93*2。看看捕获效果会有哪些差异！代码又该如何改动呢？

本文只把之前程序中改动的部分展示给大家，其他内容不变，可见上两篇文章中的代码。程序进行了相关的升级，文件名也更改为Algorithm_search_pmf_fft_sim2。
