储能热管理-储能冷水机组选型

风冷式冷水机组是主要针对储能（如电池）行业散热而开发的一体式产品，适用场景如下：

 储能集装箱内的电池发热量大。

 储能集装箱内的设备对环境温度敏感。

智能制冷/加热

风冷式冷水机组配置高效控制器，支持外拉显示屏，并可视化地设置控制参数，操作方便。控制器实时监测出液温度（控制温度类型可配置），并根据目标温度设定进行智能调节，使集装箱内的电池工作温度稳定在适宜范围内。

 当出液温度高于制冷设定点，同时满足制冷开启条件时，机组启动制冷，并根据实际温度高低选择输出不同制冷量。

 当出液温度低于制冷设定点时，机组通过关闭压缩机和降低循环水泵转速等方式进行节能。

 当出液温度低于制热设定点，同时满足制热开启条件时，机组启动电加热器。

通讯

提供 RS485（EMW90HDNC1C 机型不支持该通讯）和 CAN（Controller Area Network）通讯接口，支持通过Modbus 或 CAN 协议与上位机进行通讯。上位机通过发送请求消息，可执行远程开关机、查询机组运行状态和设置控制参数等操作，实现对机组的远程监控

系统原理

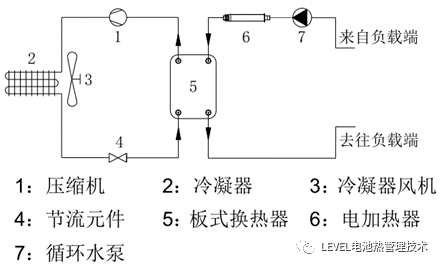

风冷式冷水机组由制冷循环系统和冷却液循环系统组成，系统实现原理如图 所示。

风冷式冷水机组的工作流程如下所示：

1. 当出液温度达到制冷开启点后压缩机启动，对气态制冷剂进行压缩。冷水机组支持基于出液温度和上位机下发的电芯温度执行温度控制逻辑。

2. 冷凝器对高温的制冷剂进行冷凝，制冷剂由气态变为液态。

3. 风机吸入外部空气，将制冷剂冷凝时释放的热量排出至周围环境空气中。

4. 节流元件（电子膨胀阀）对冷凝后的制冷剂进行节流降压。

5. 制冷剂进入板式换热器蒸发，吸收流经板式换热器的冷却液热量。

6. 循环水泵持续将冷却液输送至板式换热器，与制冷剂进行热交换，并输送冷却后的冷却液到集装箱内对电池组进行降温。

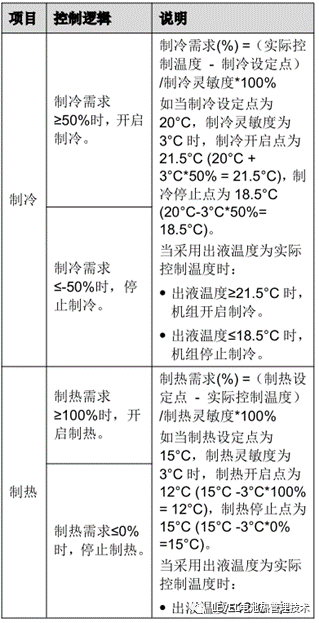

控制逻辑

运行模式

停止：冷水机组处于停止模式时，除电子控制部分保持运行外，内循环水泵等其他器件均不运行。

自循环：冷水机组工作于自循环模式时只运行内循环水泵。水泵以低转速运行，其他器件均不运行。

制冷：有制冷需求时开启制冷，内循环水泵、压缩机和风机均为运行状态，水泵以高转速运行。无制冷需求时，压缩机关闭，风机停止运行，内循环水泵低速运行。有制热需求时，只开启循环水泵。水泵以低转速运行，电加热器等其他器件均不运行。

制热：有加热需求时开启制热，内循环水泵和电加热器为运行状态，水泵以高转速运行。无加热需求时，电加热器关闭，内循环水泵低速运行。有制冷需求时，只开启内循环水泵。水泵以低转速运行，压缩机等其他器件均不运行。

全自动：全自动模式时风冷式冷水机组根据实际需求自动进入制冷、制热和自循环等运行模式。

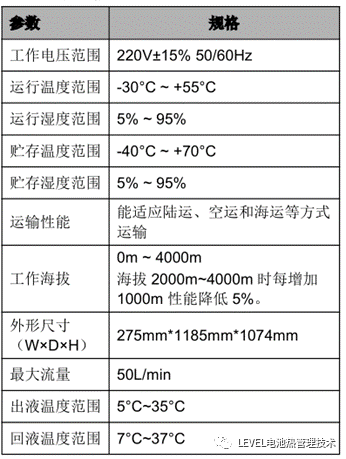

参数规格
