电池包热电分离技术和案例分析
技术背景
随着新能源汽车的快速发展和锂电池储能系统的大规模应用，锂电池的安全性受到了越来越多的关注。在锂电池热失控过程中，电芯喷发出来的气 - 液 - 固混合体不仅会带来高温危害，还容易导致电弧击穿金属板、烧熔金属板、短路、绝缘失效等 “二次危害”，严重威胁电池系统的安全3.
传统的电池包安全设计侧重于对 “热” 的防护，如增大冷却面积、采用隔热性能更好的阻热材料等，但仅考虑热管理已不足以应对复杂的安全挑战，必须综合考虑 “热” 与 “电” 的因素，热电分离技术应运而生34.
核心原理
热电分离技术的核心在于通过改变防爆阀的位置，将热失控区和高低压线路分隔开，使防爆阀和极柱远离，从而避免热失控时高温喷发物与电气线路接触，防止高压短路等安全事故的发生3.
常规电芯的防爆阀与极耳在同一侧，也就是说热失控泄压区与高低压线路处于同一方向，物理空间上不可能做到“分离”。这种情况下高温喷发物容易在泄压通道堆积，导致高压短路，并极易蔓延到相邻电芯或者电气单元。在考虑“热”的同时，必须考虑“电”，才能解决高温和导电引发电池安全性问题。热电分离技术就是把热失控区和高低压线路分隔开，具体的措施就是通过改变防爆阀的位置，使防爆阀和极柱远离。
2.行业内关于热电分离的应用

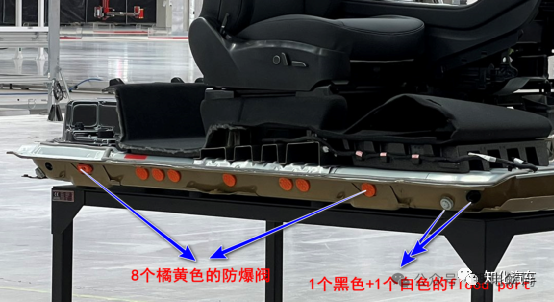

特斯拉4680CTC方案
电芯的防爆阀布置在电芯底部，和正极端相反，热电在Z轴方向分离，在集成时只需做好底部泄放空间的引导和固定，在电芯正极端完成电连接就可以。

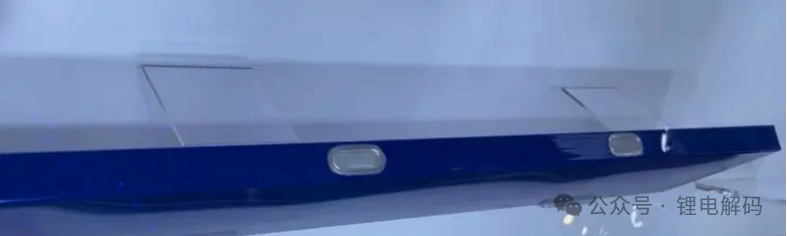

蜂巢龙鳞甲电池
将防爆阀设置在和极柱垂直的侧面上，且这个侧面在电池包中是向下放置的，这样可防止热失控时喷出的高温物体接触电连接件，避免进一步的安全事故，同时将原先预留的底部防撞通道设计转变为排气通道，进一步保证热电分离

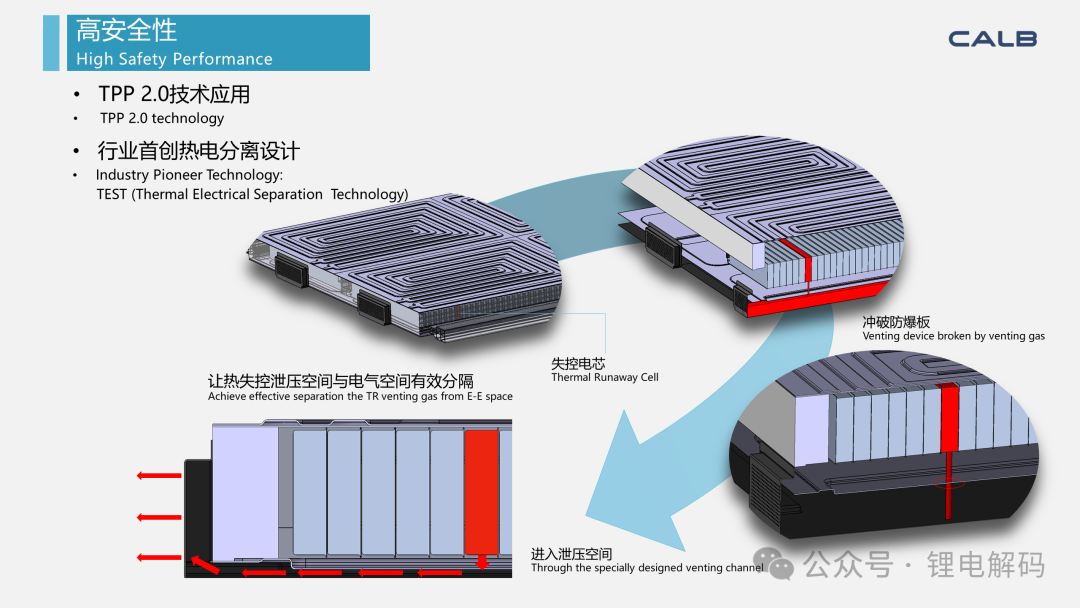

中创新航OS电池
使电芯的泄压方向沿着高度方向 ——z 向，而高压电路在电池的两侧，不在一个面上，从而避免了高压气体直接对着强电连接造成冲击，防止由绝缘的破坏和高温导电物质的沉积造成强电的短路，并且还设置了独立的泄压空间，保证气体不跟强电发生交联

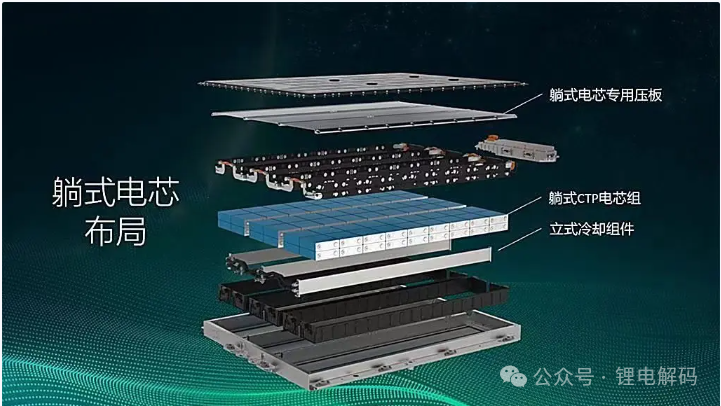

上汽魔方电池
如上汽 “魔方” 电池直接将电芯 “躺着放”，使得喷发口方向改为侧向喷发，从而降低 “热” 对 “电” 的影响 ；中创新航的 TPP2.0 技术则使电芯的泄压方向沿着高度方向 ——z 向，高压电路在电池的两侧，不在一个面上，避免了高压气体直接对着强电连接造成冲击
技术优势
提高安全性：有效防止热失控时高温喷发物导致的高压短路、绝缘失效等问题，降低电池起火爆炸的风险，提高电池系统的安全性
优化热管理：部分采用热电分离技术的电池，如蜂巢能源龙鳞甲电池，可提供上下双面冷却方案，使电芯大面积与冷却板接触，换热能力较一般水平提升 70%，增强了电池的热管理性能，有助于维持电池的正常工作温度，延长电池寿命
简化结构：通过合理设计防爆阀位置，可使电池包的结构更加紧凑、合理，减少不必要的空间占用和零部件数量，提高空间利用率，降低 制造成本
