Flotherm XT风冷散热案例

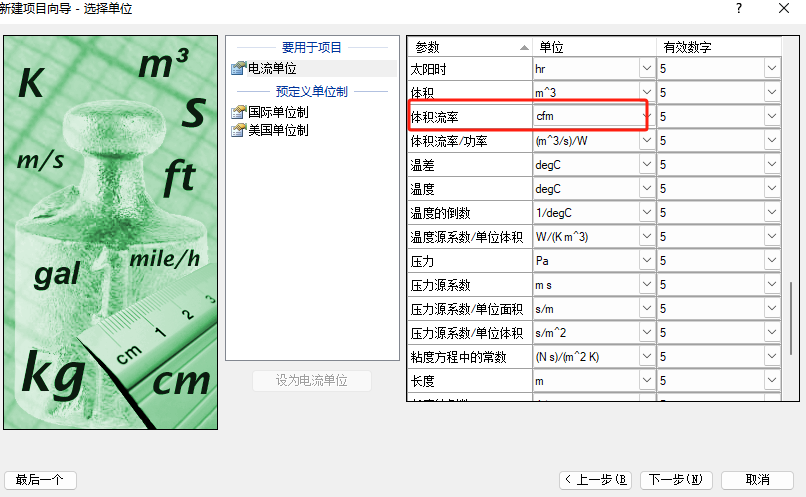

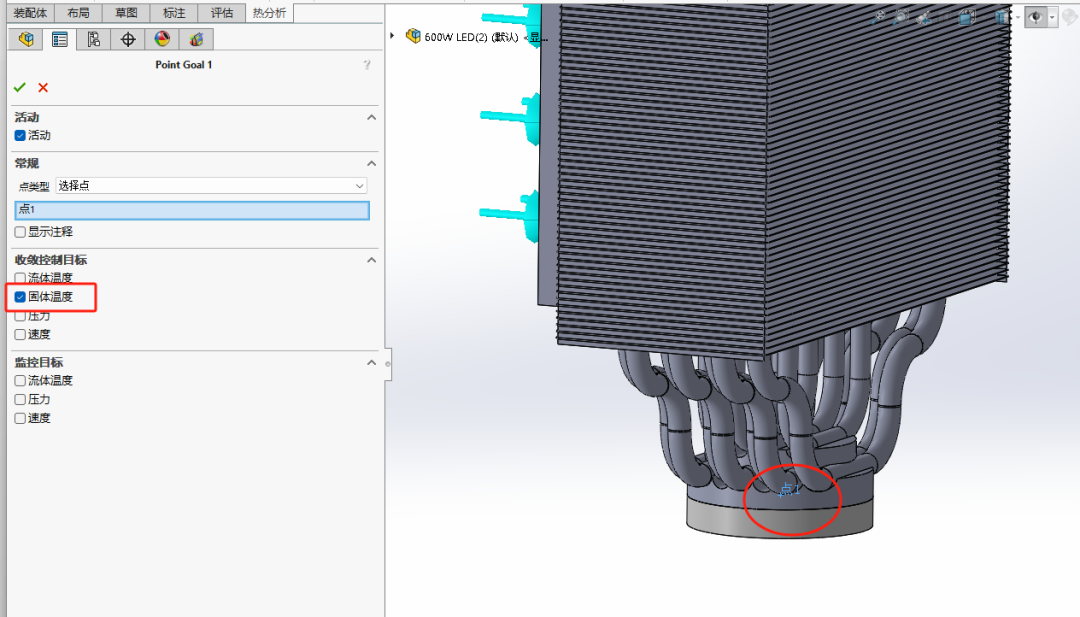

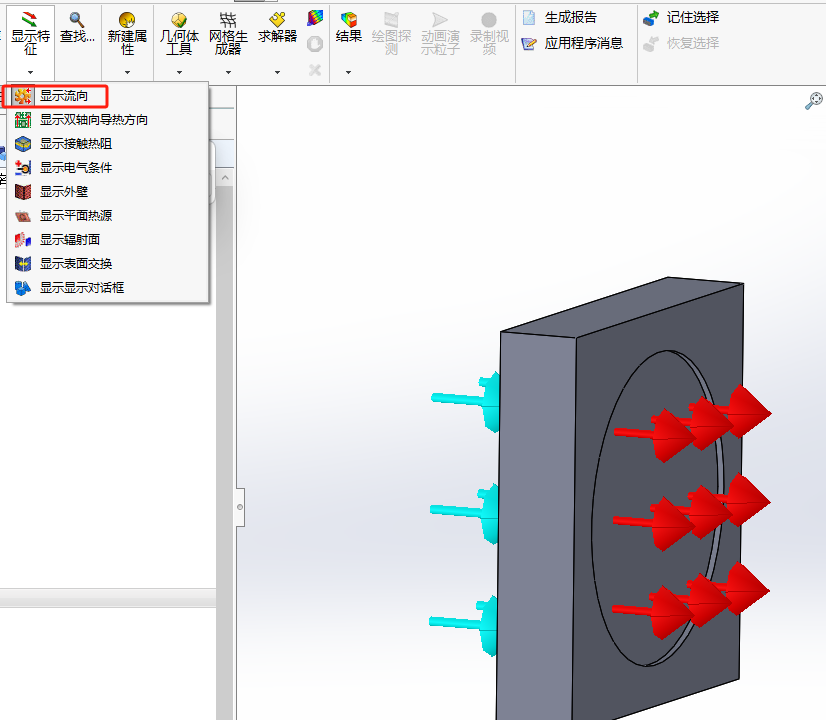

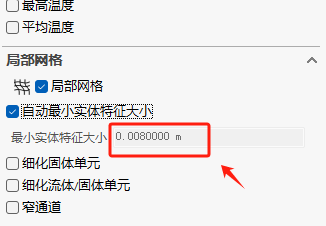

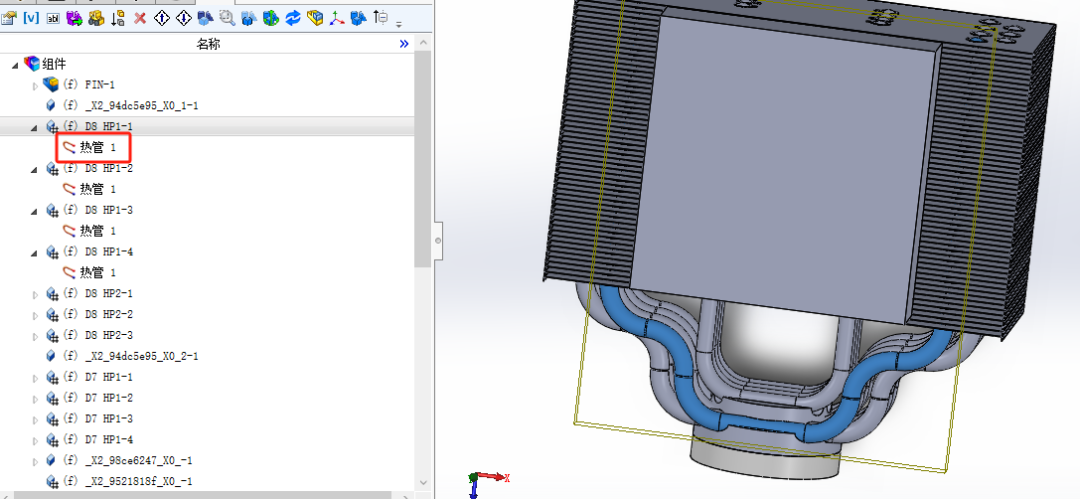

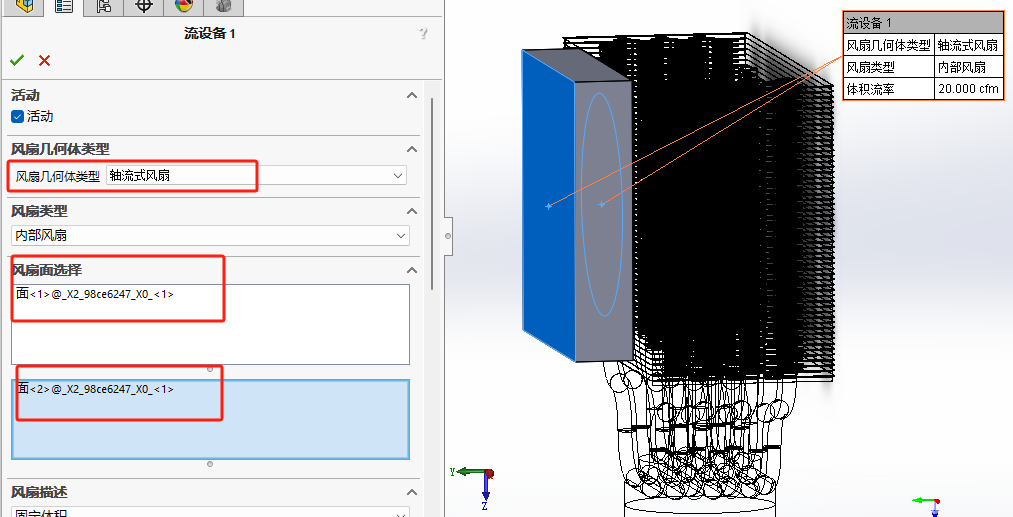

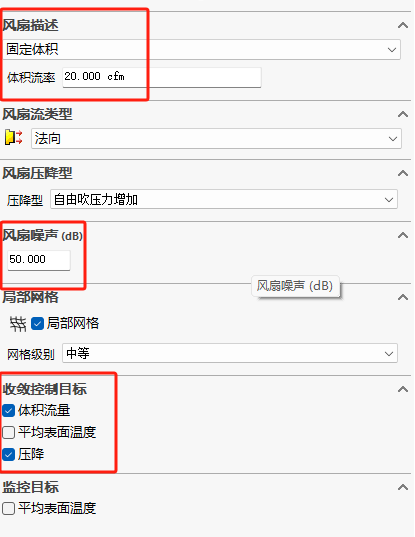

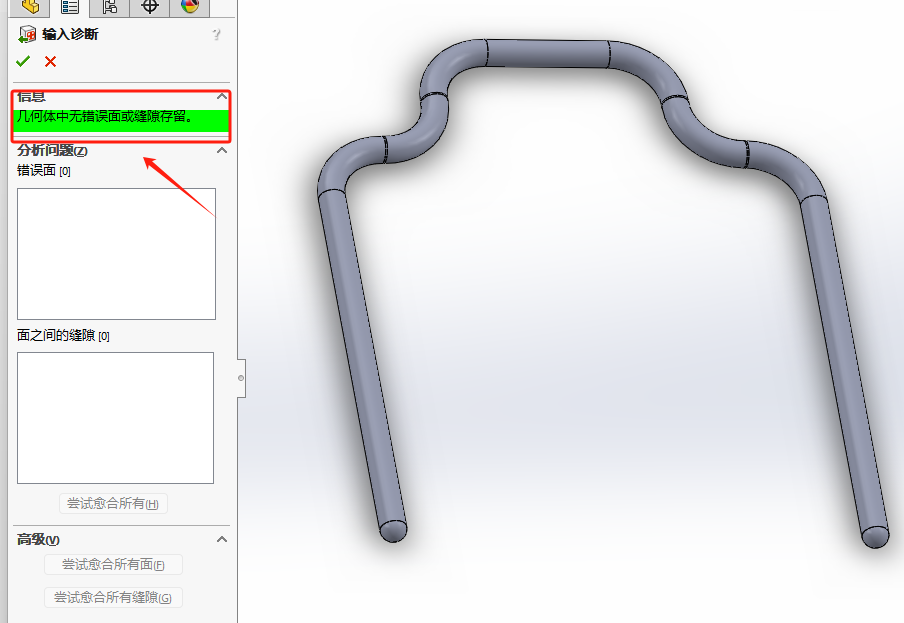

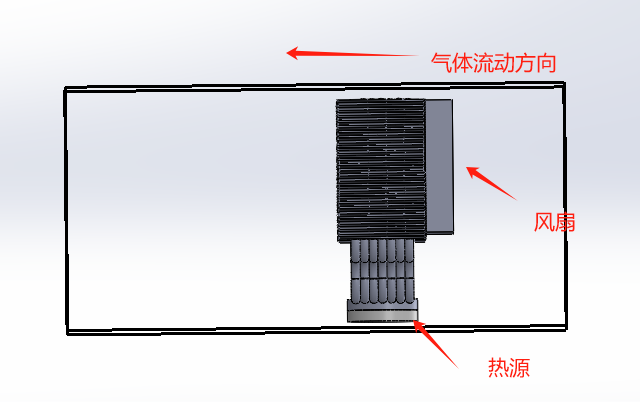

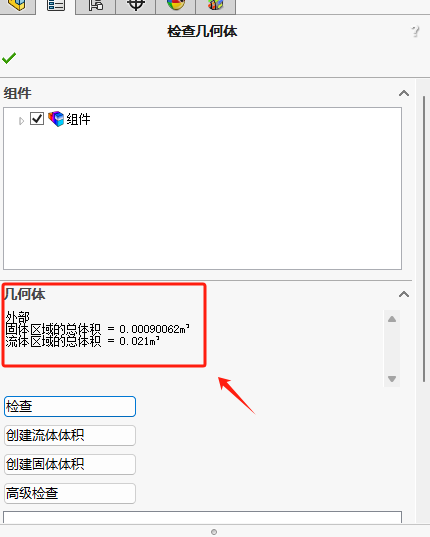

今天讲一下用Flotherm XT进行风冷散热仿真要注意的几点细节。这仿真最主要的还是讲究每一步设置的精妙，这样才能仿真的准确，计算结果不会偏离实际十万八千里。第一步，在新建项目时候，把体积流率的单位修改为cfm，一般设计工程师提供给我们的体积流率就是这个单位。在单位时间内通过的一定体积的气流量，我们国内一般用m3/h风量单位，国外也用英制风量单位cfm (cubic feet per minute)表示，即ft3/min立方英尺/分钟，1CFM=28.316846592 L/MIN=0.028316847 m3/min第二步，所有零件都要单独拿出来输入诊断，看是否有破面，有的话可以尝试软件自动修复。第三步，检查几何体，看看是否有零件之间的相互穿透，以及不能出现负体积。第四步，划分网格，设置网格尺寸，按照尺寸除以3，如下图，是8mm，为了保证至少划分三层网格，我们就设置2mm的最小实体特征大小。第五步，整体域大小，气体流动入口空出一个模型的大小，流动出口空出两个模型的大小。第六步，热管可以用smartpart库里的热管模型，阵列得到的模型只需要设置其中一个，其他的都会同步设置相同的参数，如这里的热管。第七步，风扇也可以用smartpart库里的流设备，有风扇模型，可以选择风扇类型，这里要选择进风面和出风面。可以选择固定体积流率，也可以选择风扇曲线，收敛控制目标选择体积流量和压降。显示特征这里可以选择显示流向来检查自己上面的进风和出风面有没有设置错。第八步，设置监控点，smartpart库里有点目标选项，选择热源的面中心来设置监控点，收敛控制目标是固体温度。以上就是本篇文章的所有内容了，由本人网上学习整理，如有错误和补充还请评论区指出，感谢！
