电源芯片的EN引脚应该如何设计？

1年前浏览152

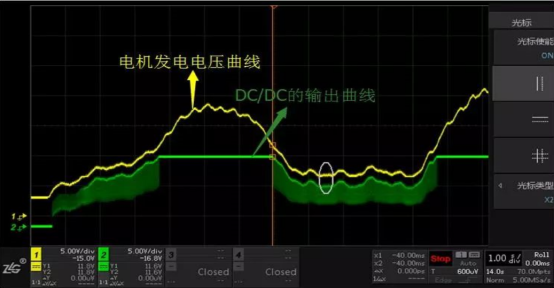

电机控制板的24V电源在给电机供电的同时也通过DCDC输出12V给其他电路供电。在没有电池时，电机发电为控制板供电，而电机的转动并非是匀速的，产生了波动较大的电压，如下图1所示，黄色线为电机反向发电电压，绿色则为MP2451输出的电压。

图1 电机发电曲线和DCDC的输出曲线

由上图可以看出，电机的发电电压VIN大概在6.2V时候就使能了DCDC，远小于设定的12V输出电压，使得DCDC内部的MOS管由于EN的作用一直在快速的导通和关闭，形成了一个噪声包络随着输入波动的输出电压，当电机的发电电压大于12V时，DC/DC才输出了稳定的12V电压。

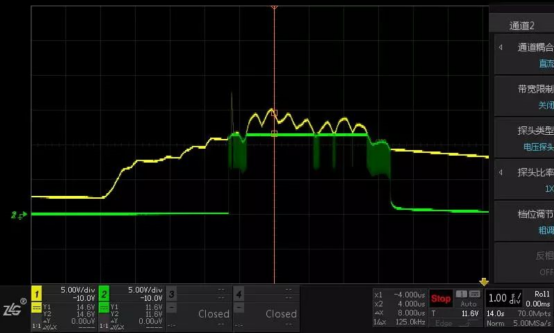

这时候如果使DCDC在电机输出电压稳定的时候，使能EN引脚，那么输出波形就会平稳，如下图所示。

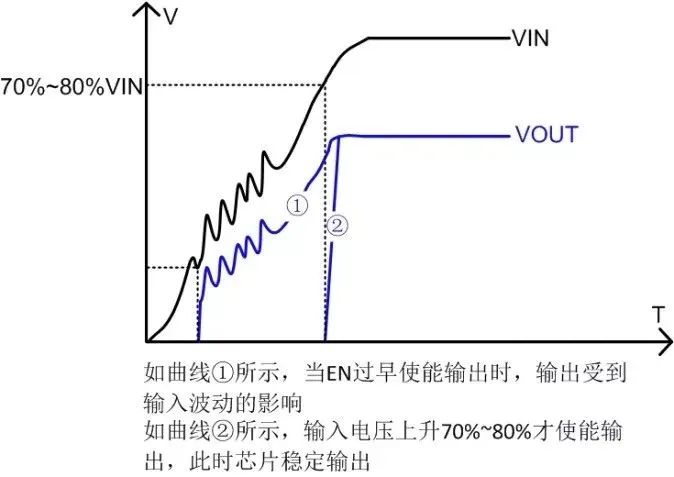

图2 EN使能输出曲线

如曲线①所示，输入电压较低时就达到了VEN的使能阈值，使能芯片输出，此时输出受到输入波动的影响且上电缓慢，影响了后级电路的工作稳定性；
如曲线②所示，输入电压VIN上升到70%~80%的时候，VEN才到达使能阈值，此时芯片输出摒除了输入电源的不稳定阶段，上电迅速，输出平稳，减小了输入电压波动的影响；
同时预留了20%~30%的余量避免了输入电源波动导致输出关闭的问题。

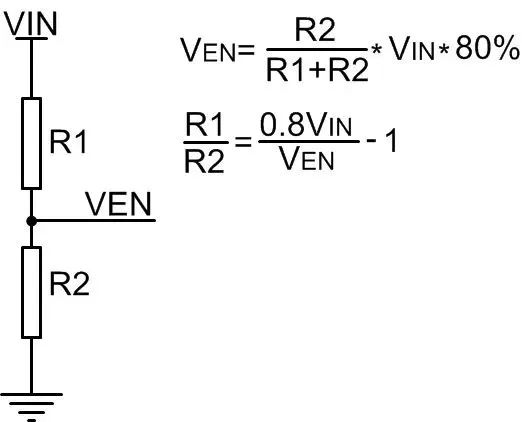

由此可知将电源芯片的EN阈值电压通过分压网络设定在70%~80%×VIN是较为合理的，EN阈值可以通过芯片手册查得。如下图3所示，根据已知的EN阈值和输入电压即可求得合适的分压电阻比例。
