又拆了一款350W的BLDC电机，里面MOS用料让我大无语。。。

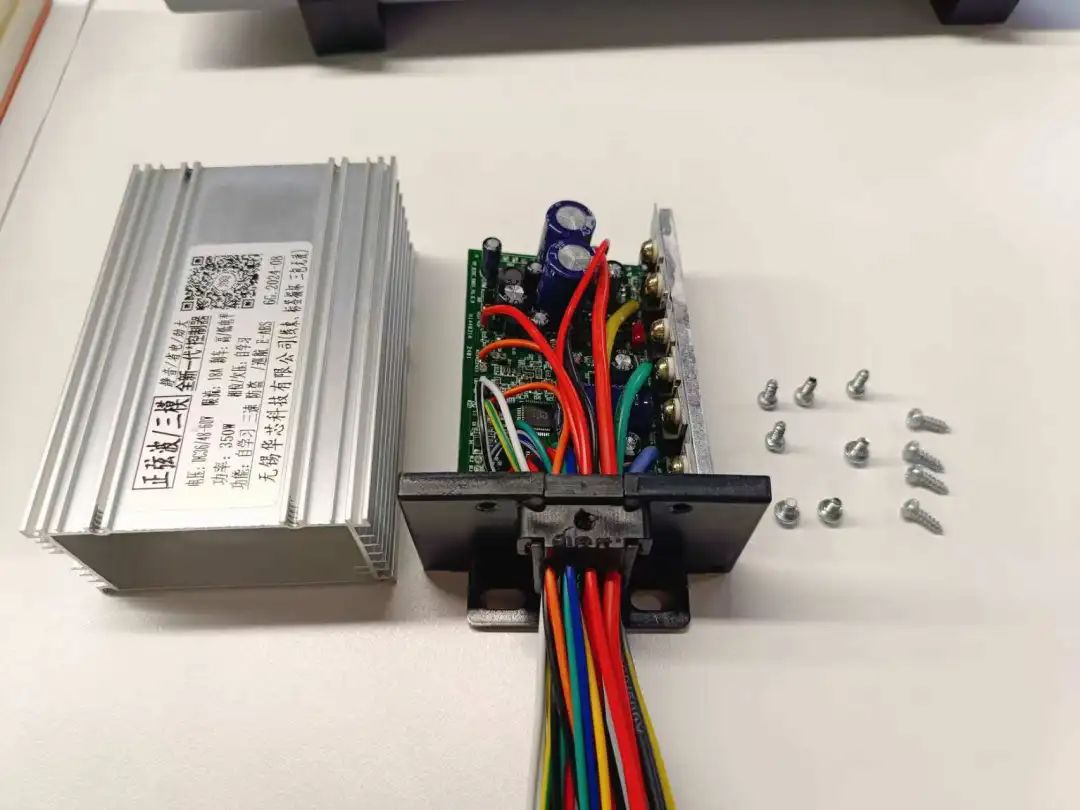

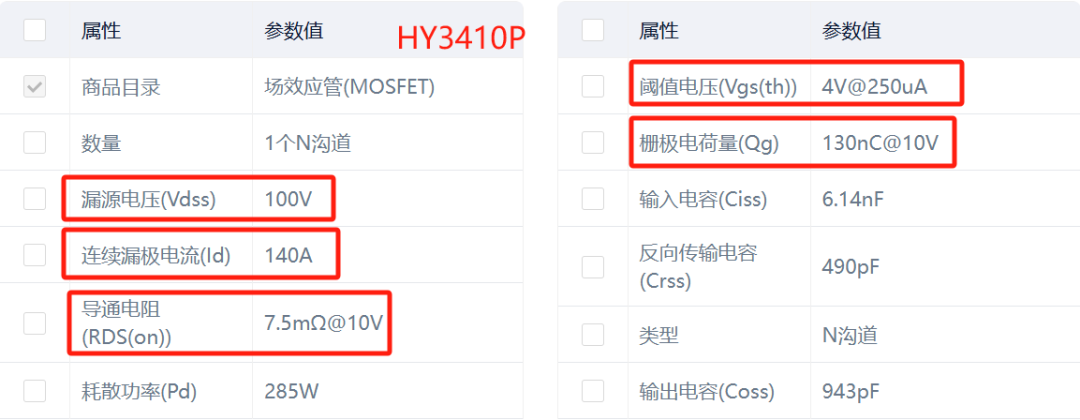

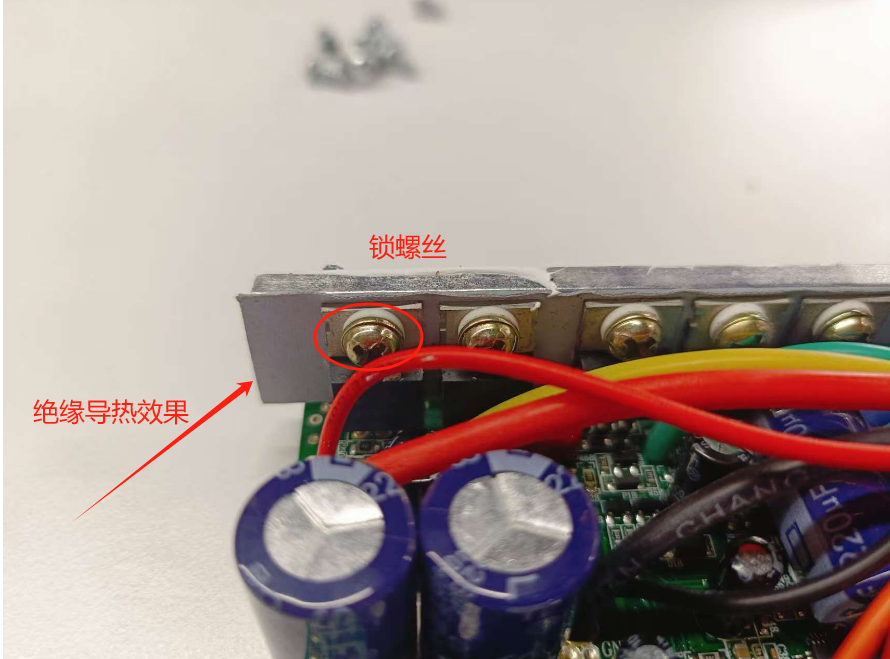

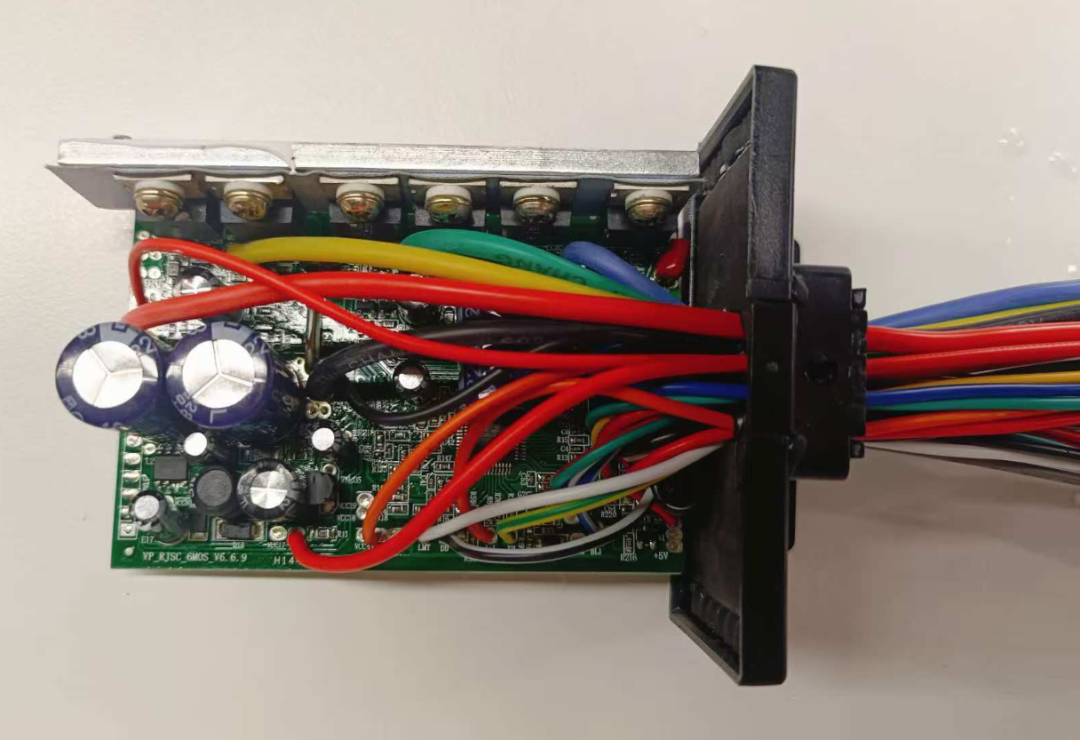

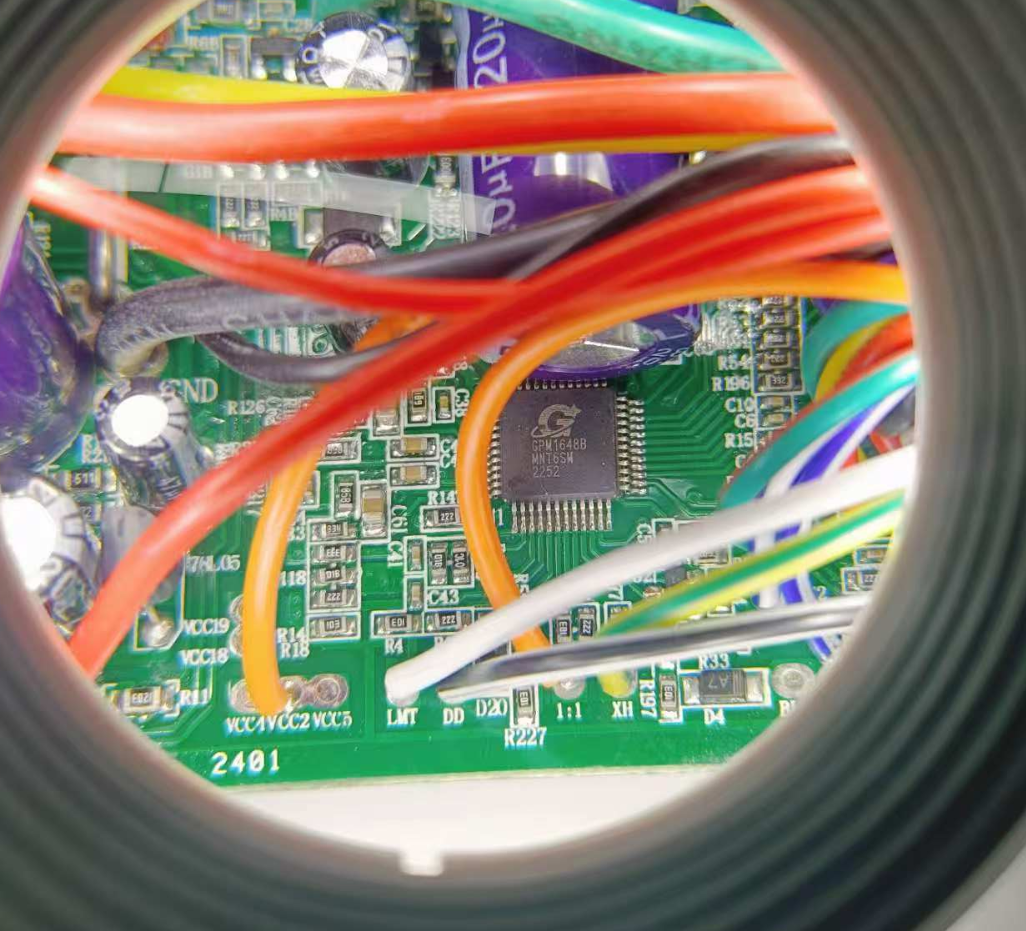

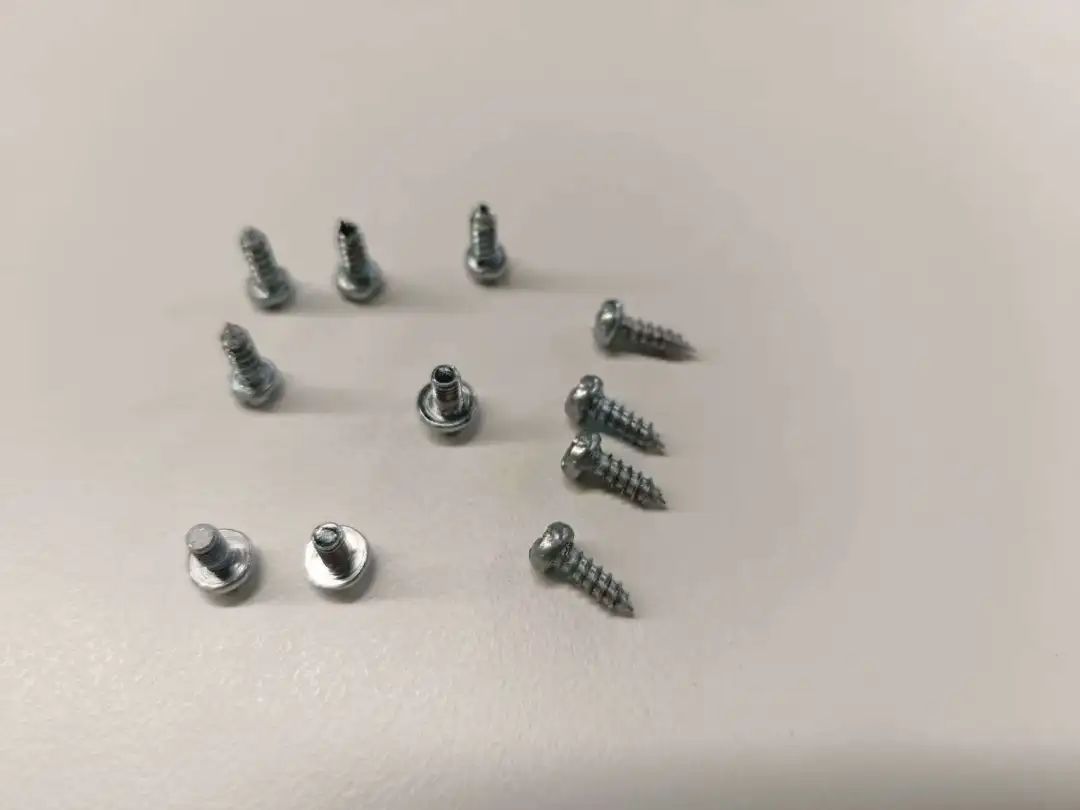

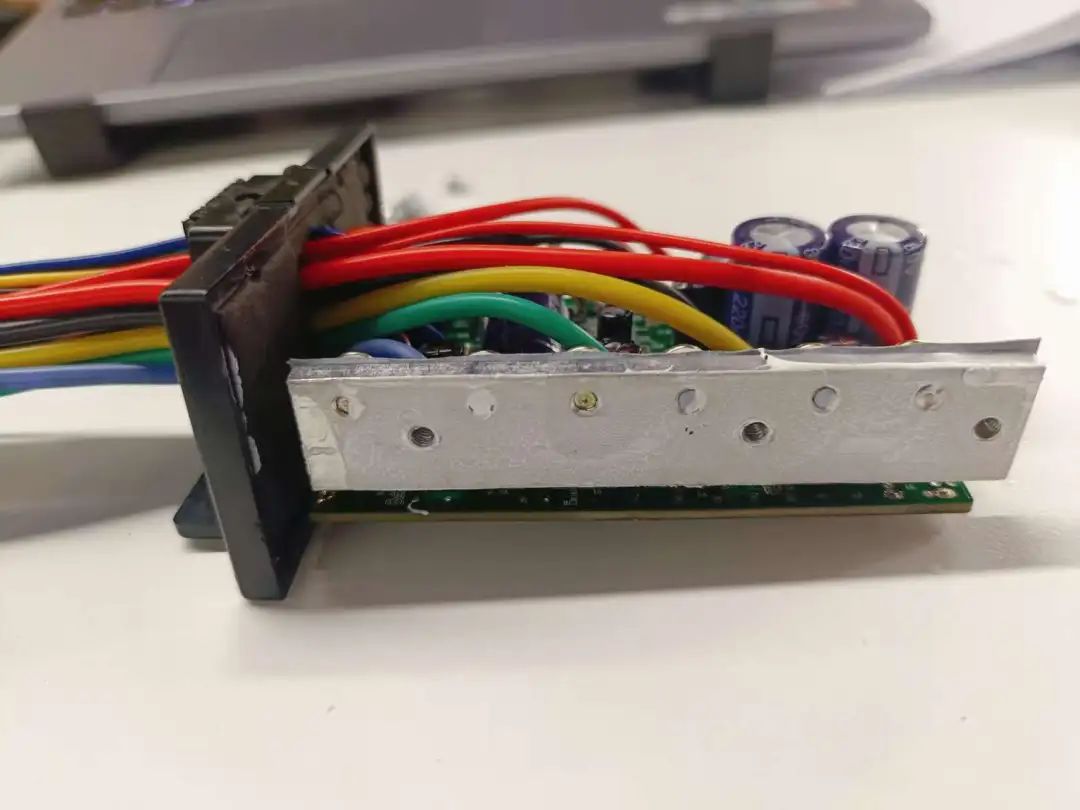

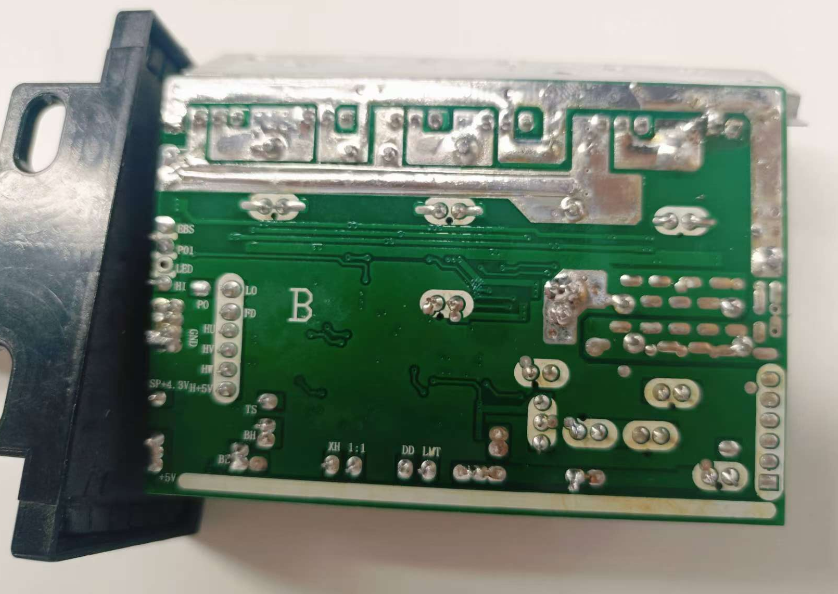

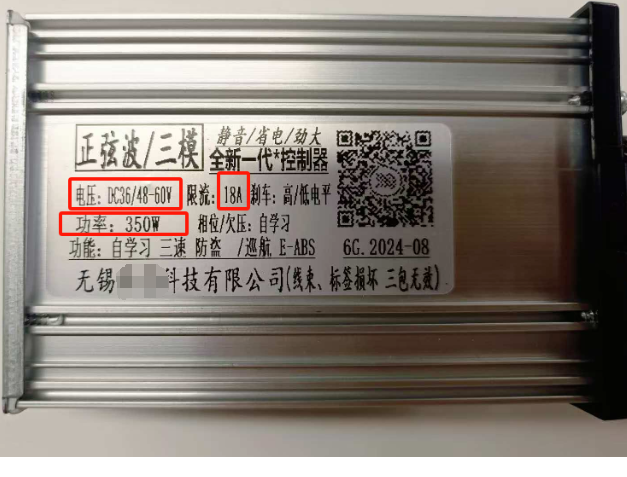

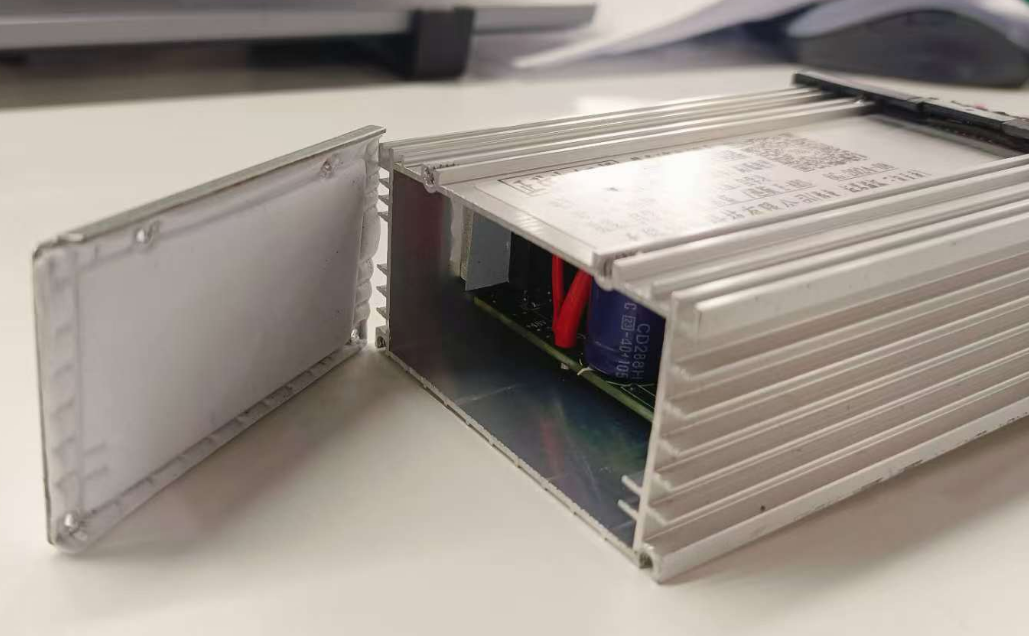

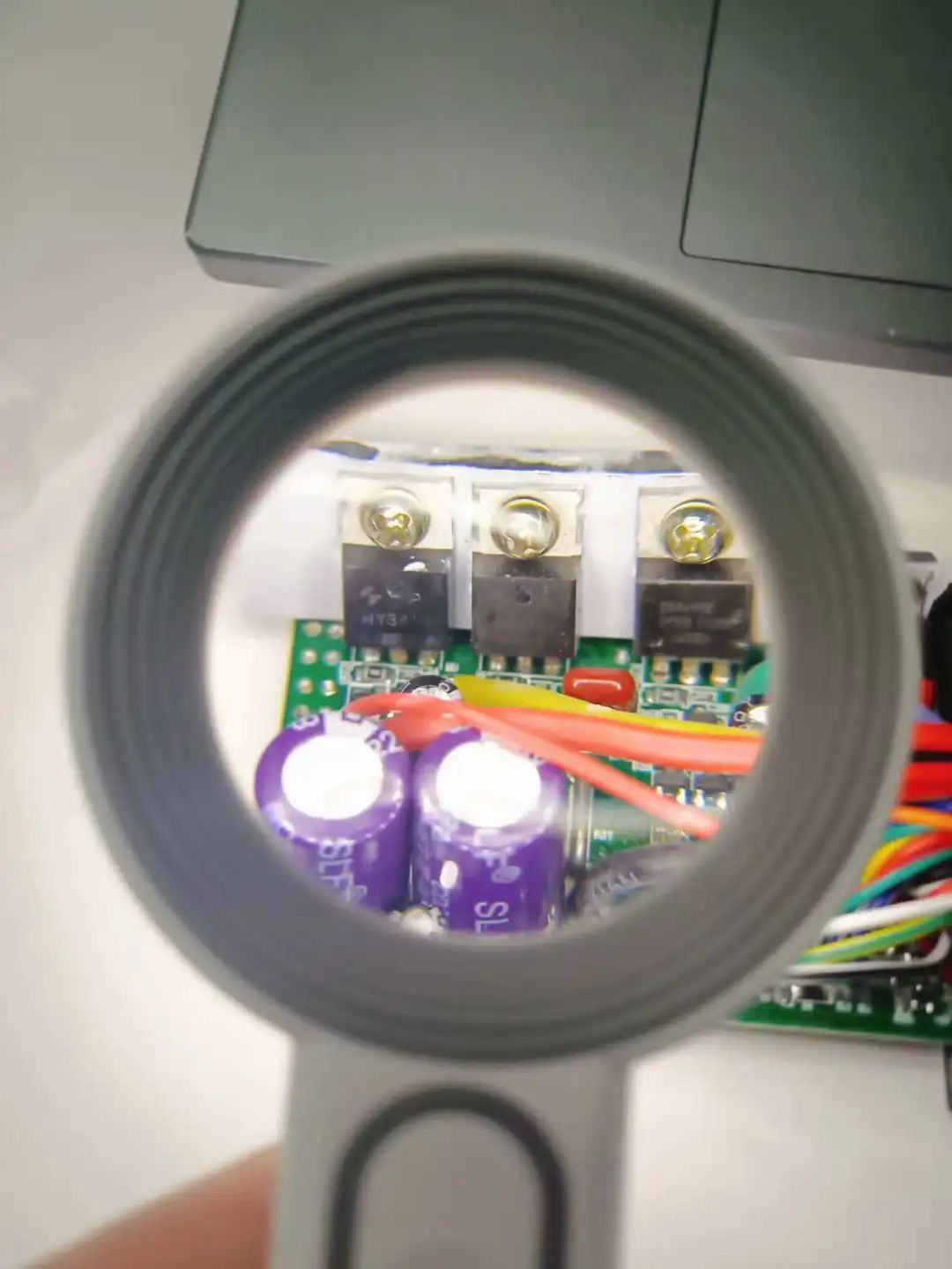

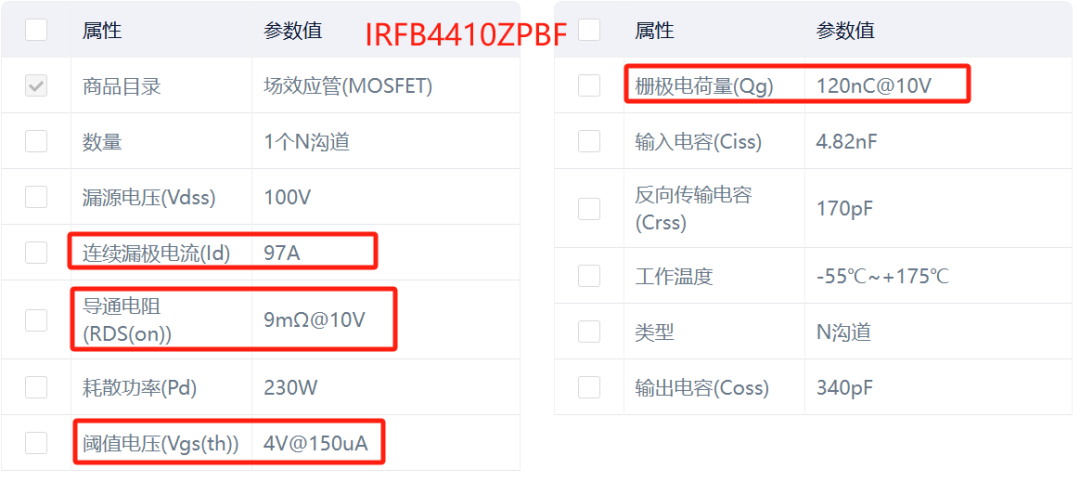

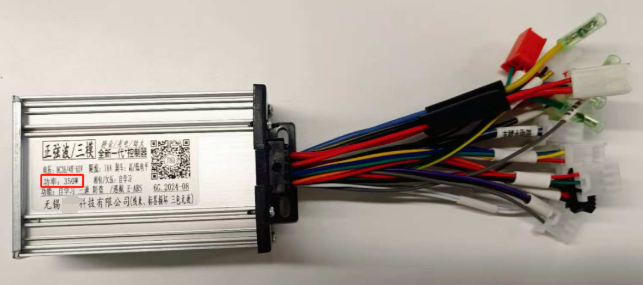

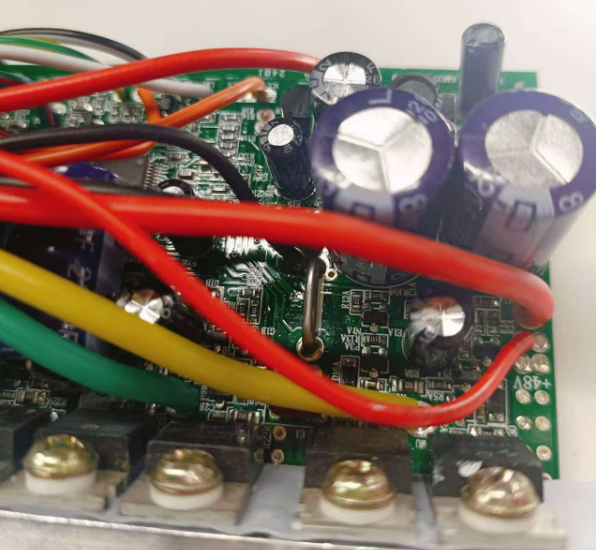

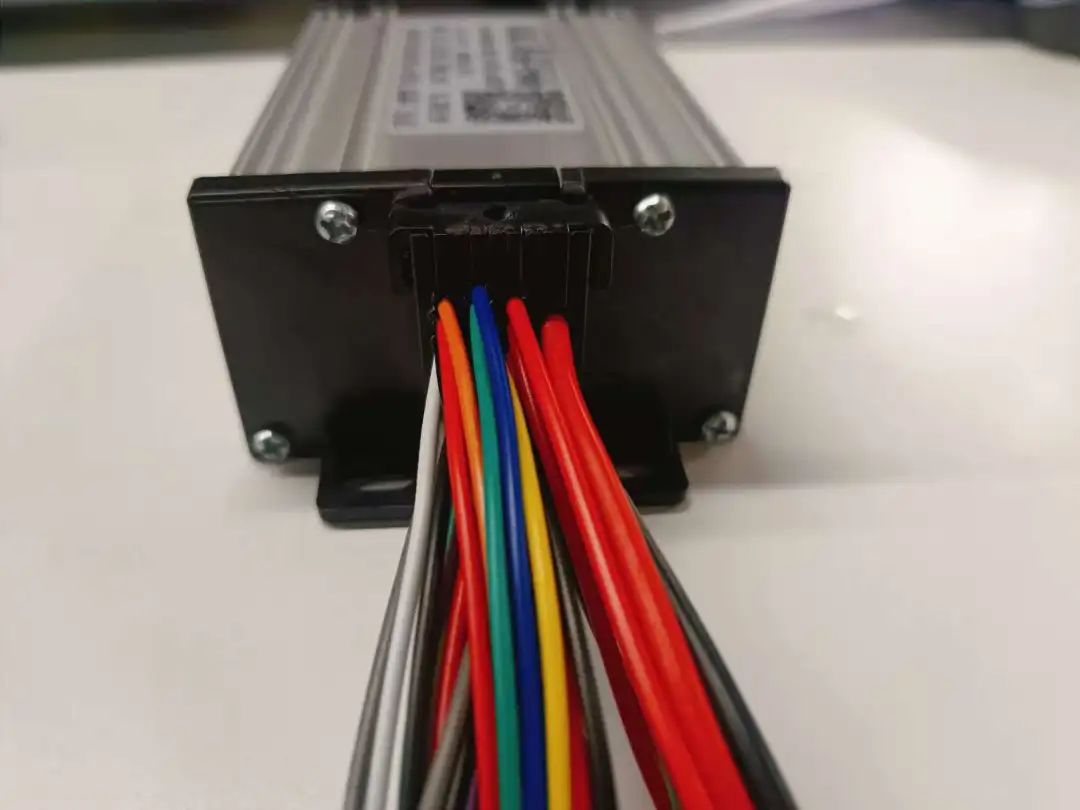

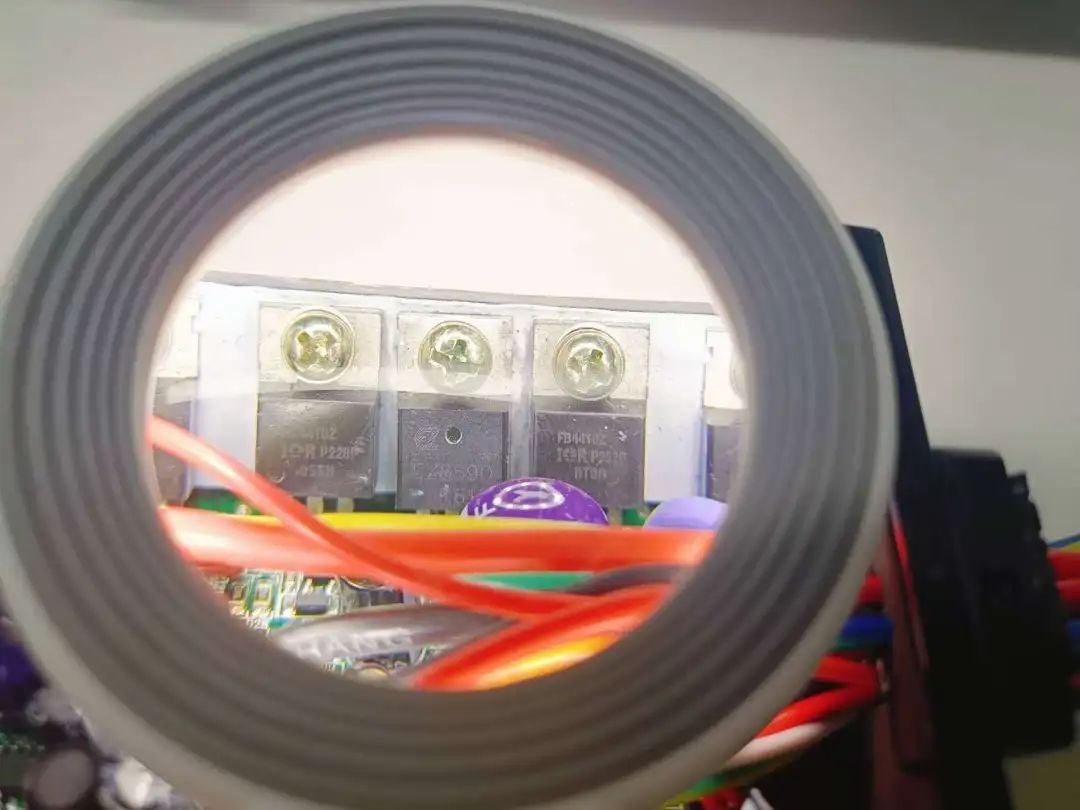

BLDC电控拆了不少了，今天再来一款，解剖之前先来个全身照。再来个大头照，这是无锡一家公司做的，兼容36V/48V/60V电压，母线限流可以做到18A，功率可以做到350W，具有自学习功能，这个自学习是怎么个学习法，有人知道么？往下继续，线束处的防水与上一个拆解的有异曲同工之处，可以说基本一样，都是用软黑胶填充增强防水效果。打开后屁 股盖，有种初极狭才通人的感觉，需要复行数十步才能别有洞天。好了，拆掉所有的螺丝，看着拆下的螺丝看着很解压。。。再接下来，看看沃恩的MCU，静静地躺在里面，厂家：Generalplus(凌通)。没查到规格书，但是查到这是一款ebike产品上专用的MCU。MOS这块就很离谱，大家请看请往下看，仔细看MOS的丝印这款驱动器的MOS驱动电路用了三颗不同的物料，是不是有些离谱，这是生产的时候找不到物料随意拼凑的一版物料吧，世界真是一个大的草台班子。分别是Infineon(英飞凌)的IRFB4410ZPBF，其主要参数如下HUAYI(华羿微)的HY3410P，主要参数如下

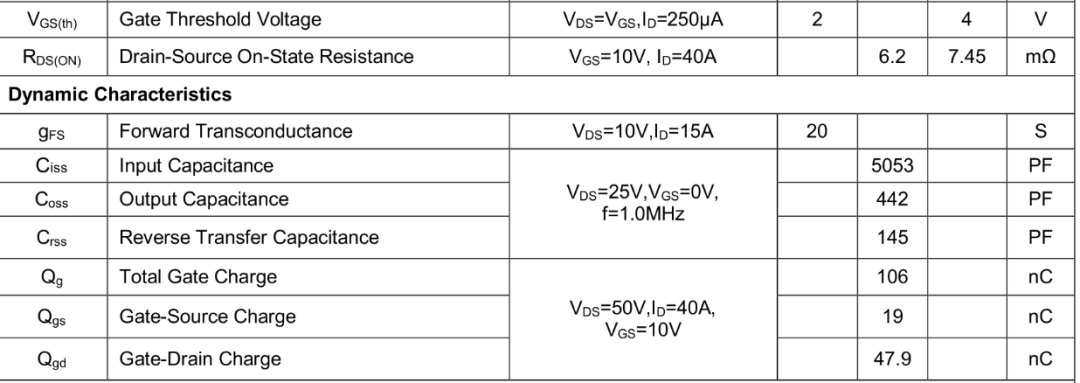

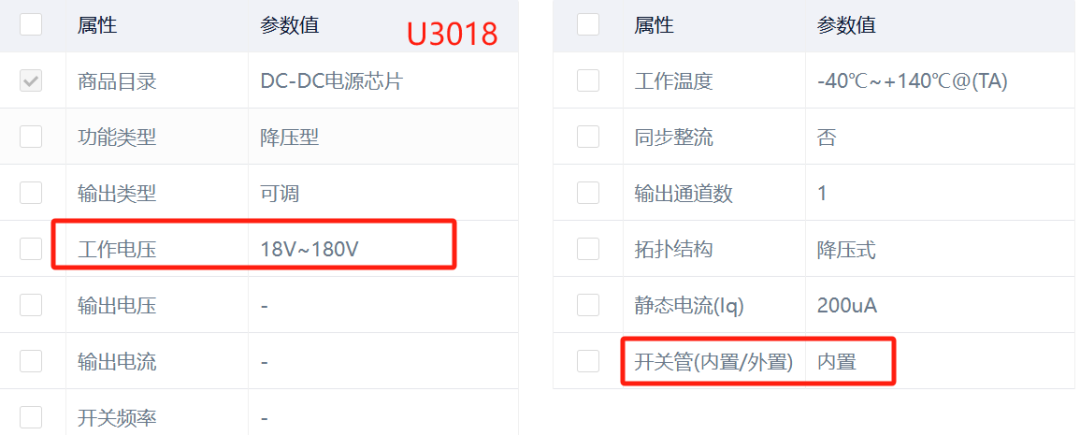

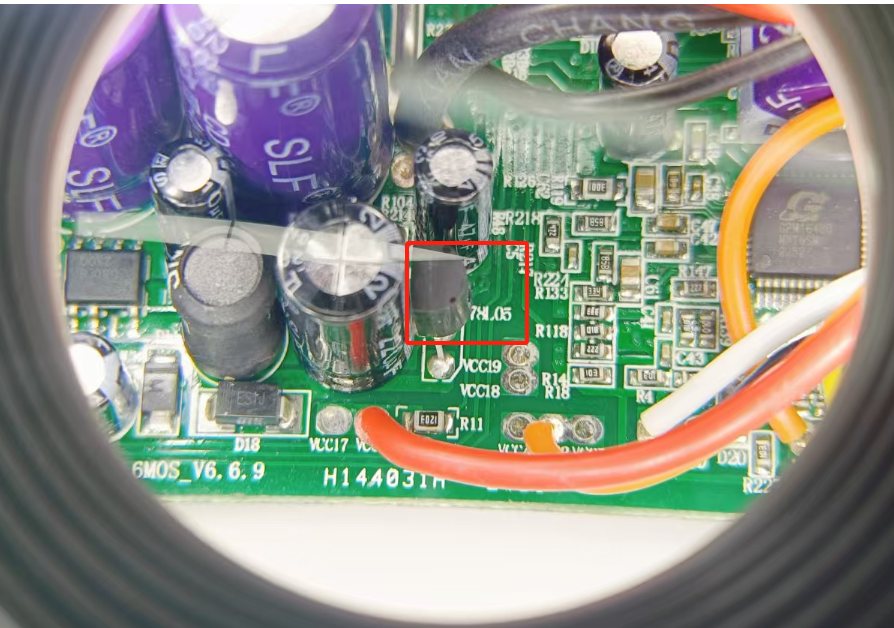

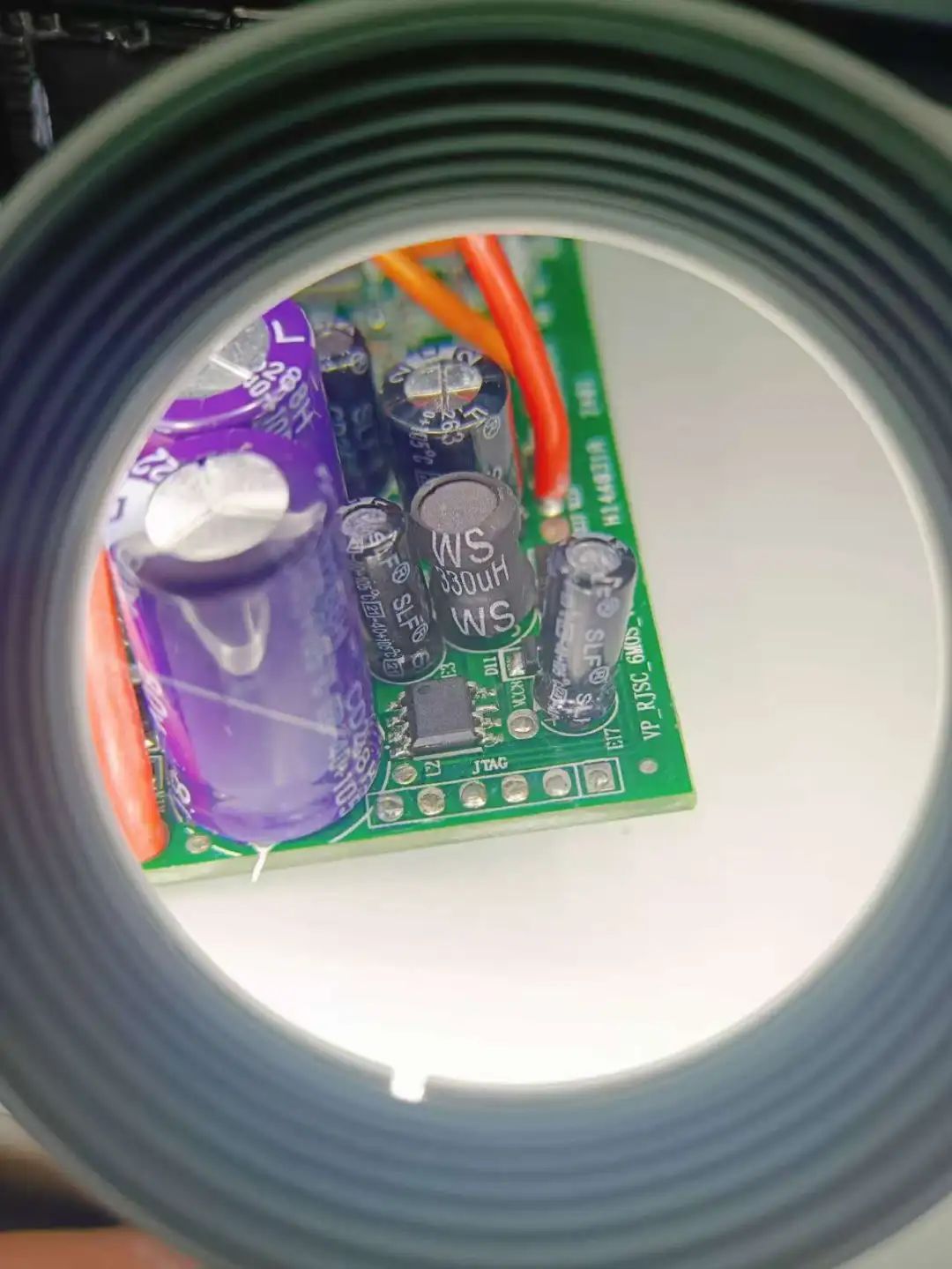

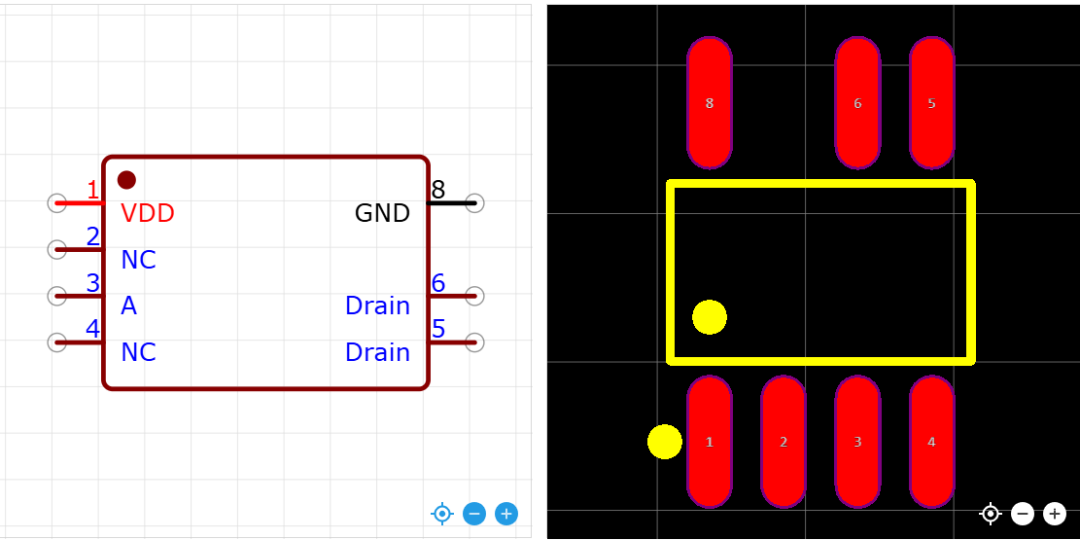

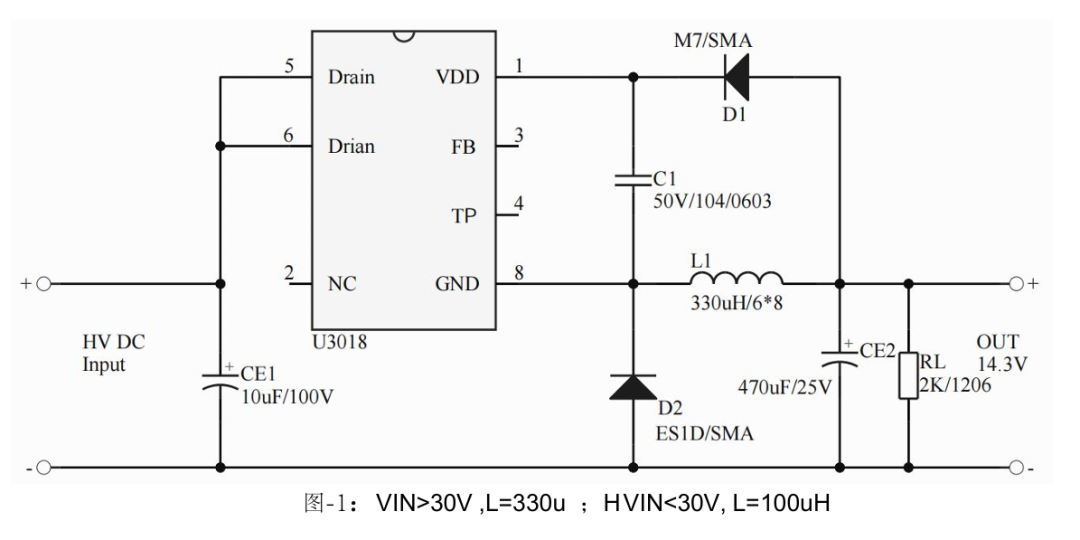

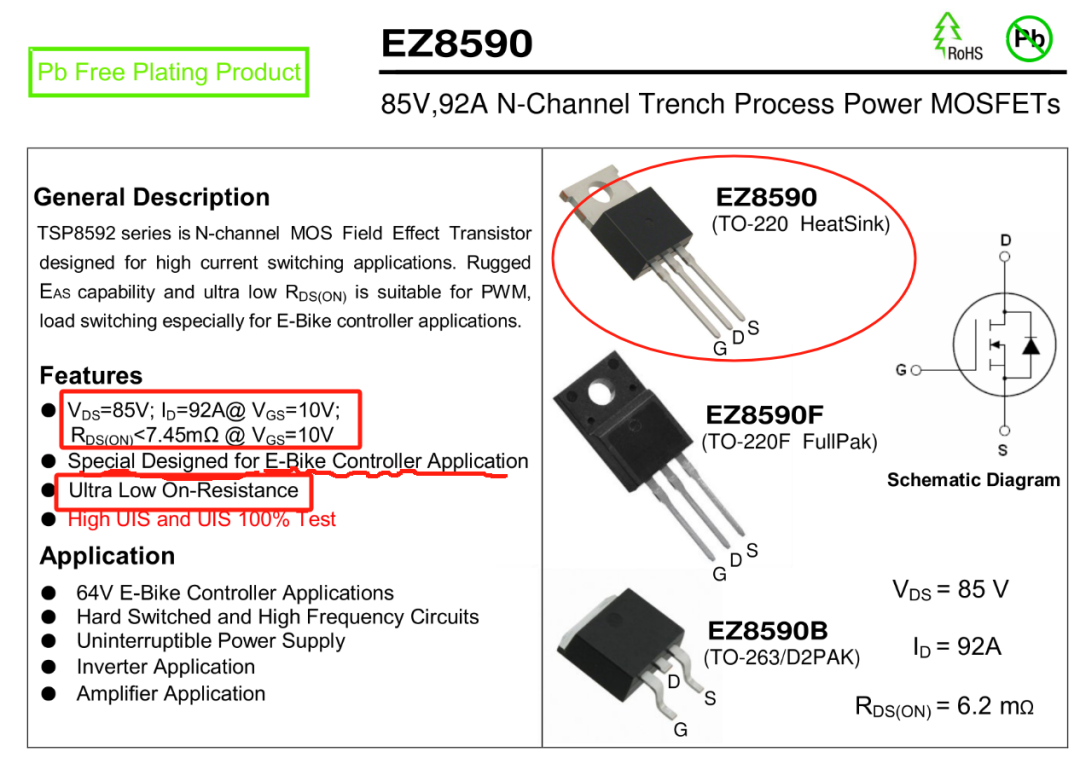

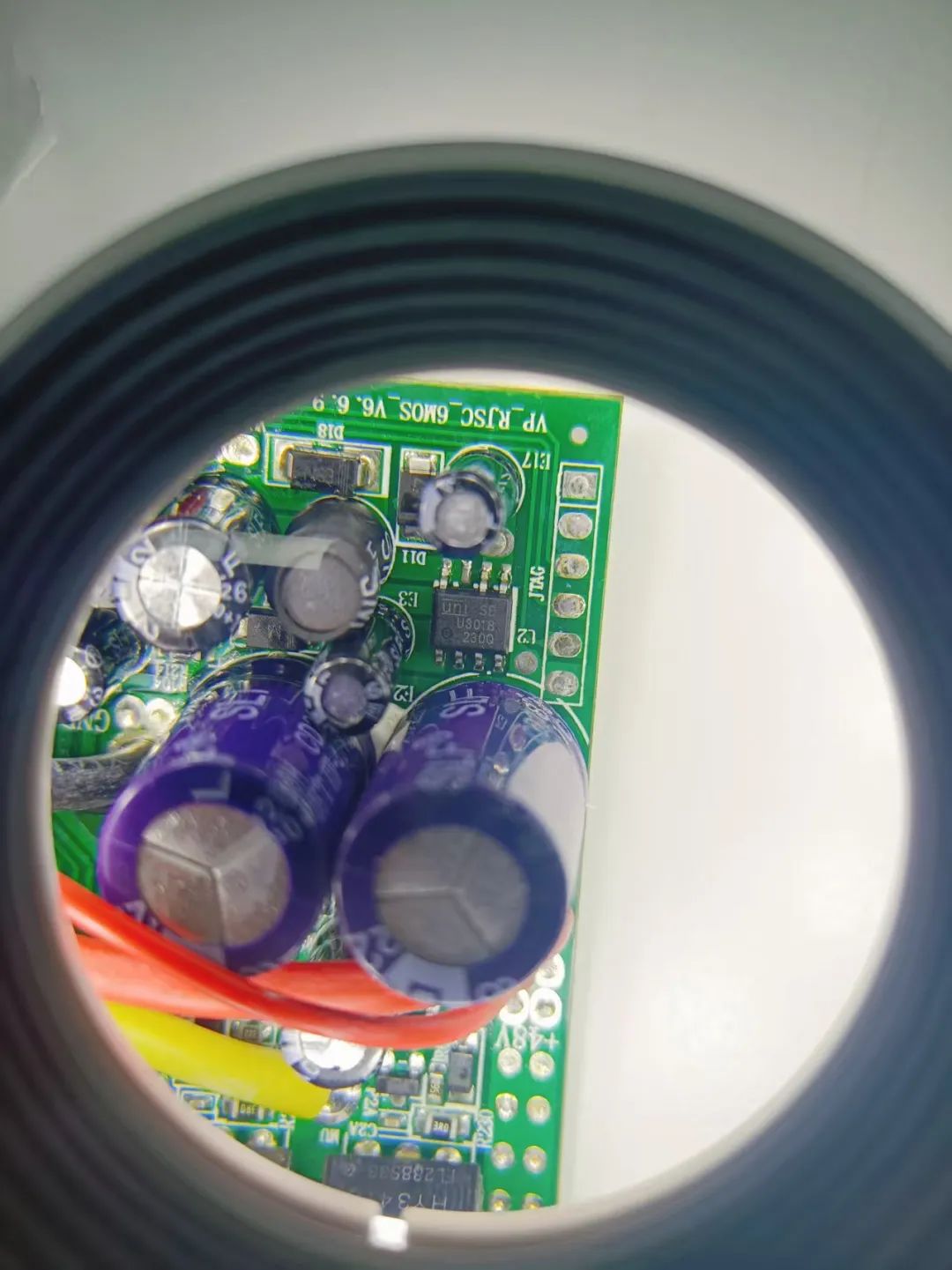

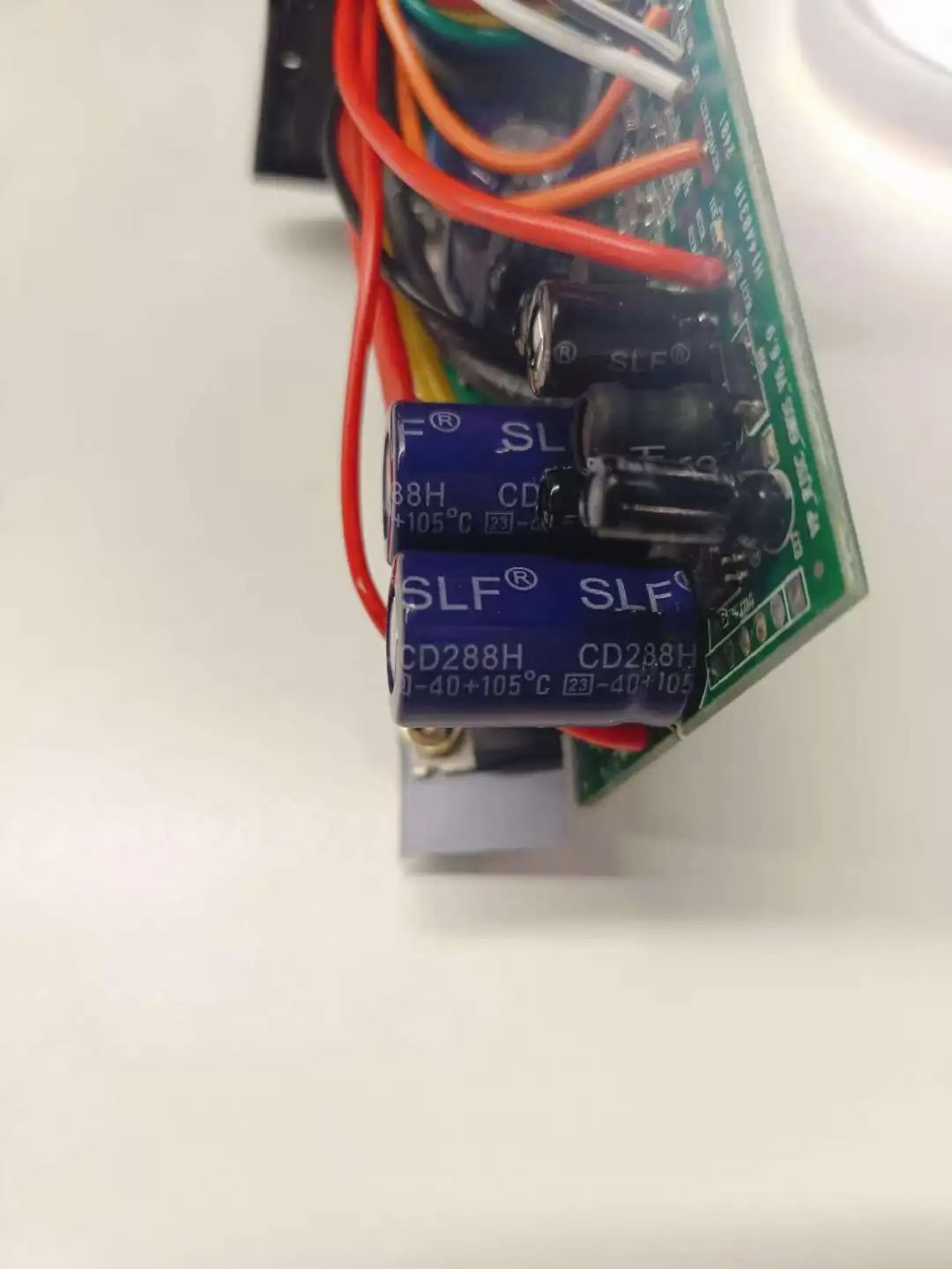

还有一款EZ8590，规格书如下，大家看下是哪家的？其主要参数如下接下来是buck电源芯片的，是UNI-SEMIC(宇力半导体)的U3018。其引脚如下，SO-7封装的，如参数和引脚封装下图所示，通过buck电源部分所用的电感值，可以大致确定一级电源部分的电路原理图大致如下：因为电感值是330uH，所以对照规格书很容易看出。如下所示，而且用的是一个工字电感，工字电感属于插入式电感，它是一个开路电感器和非屏蔽电感器。工字形电感属于大气隙的开放式磁芯，漆包线的磁芯可以绕很多匝而不饱和，所以它的电感会比较大。二极电源是一个插件的78L05LDO，如下图所示。除此之外板子上所有的电解电容用的都是这款丝印为SLF的品牌，查了下是常州深绿电子的。本号对所有原创、转载文章的陈述与观点均保持中立，推送文章仅供读者学习和交流。文章、图片等版权归原作者享有，如有侵权，联系删除。
