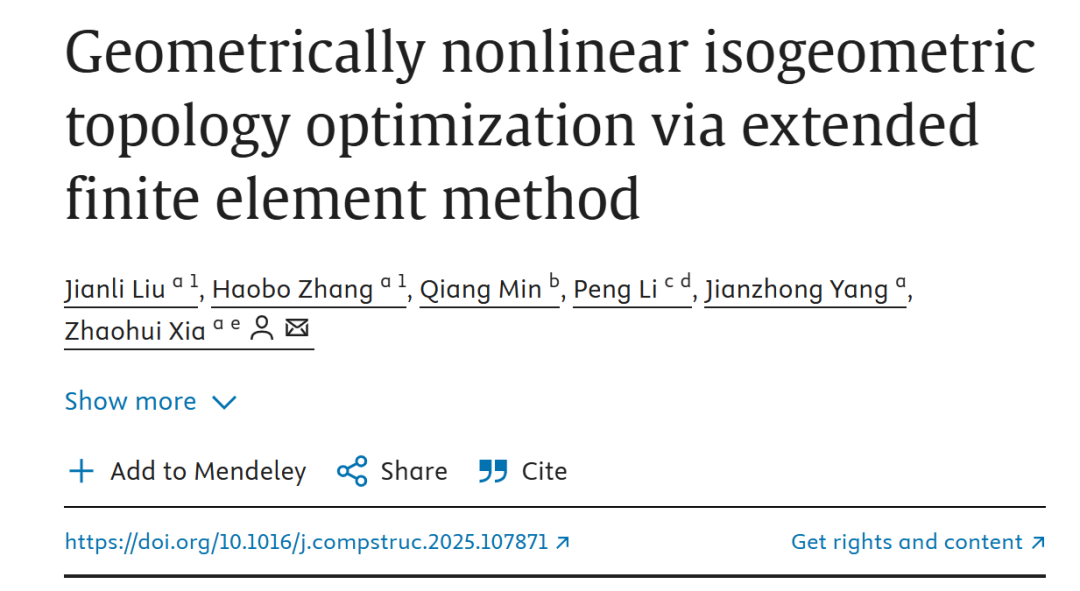

【拓扑优化】几何非线性等几何拓扑优化方法及其应用
研究背景
拓扑优化作为一种基于数值计算和力学分析的先进设计方法，广泛应用于航空航天、机械制造和生物医学工程等领域。然而，传统的拓扑优化方法通常基于线性弹性假设，无法准确预测结构在几何非线性条件下的行为，尤其是在大变形情况下。此外，传统的有限元分析（FEA）存在几何模型与分析模型不一致、单元间连续性低以及高阶单元计算效率低等问题。
本文提出了一种基于扩展有限元方法（X-FEM）的几何非线性等几何拓扑优化（GNITO）方法，旨在解决传统线性等几何拓扑优化方法在描述边界元素非线性行为时的局限性。该方法通过结合等几何分析（IGA）和双向渐进结构优化（BESO）框架，统一几何模型和分析模型，显著提升了结构在大变形条件下的分析精度和优化效率，为复杂工程结构的设计优化奠定了理论基础。
研究方法
本文提出的GNITO方法通过以下创新点解决了几何非线性问题：

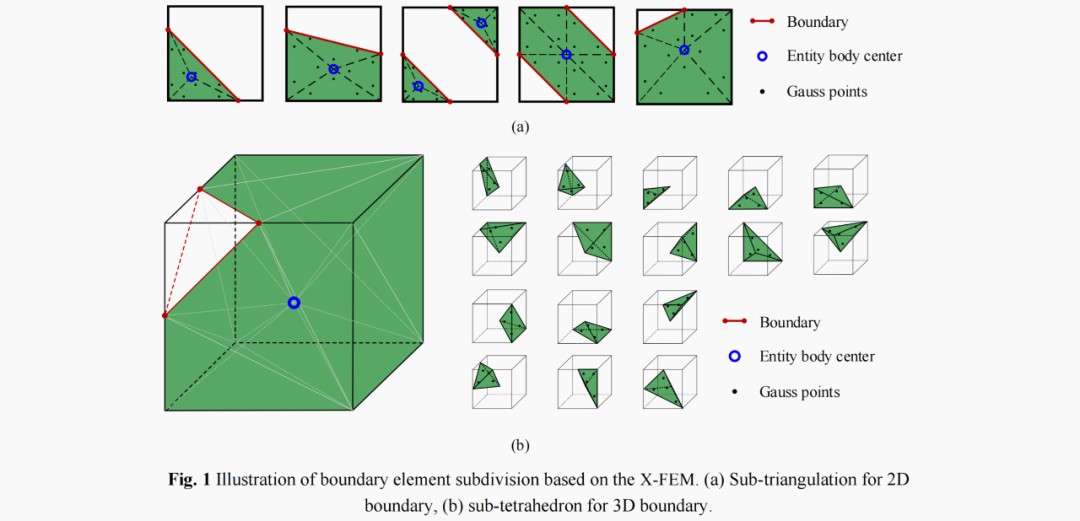

扩展有限元方法（X-FEM）的集成：在优化过程中，通过X-FEM重新生成边界元素的高斯积分点和权重，显著提高了边界元素的积分精度。这种方法通过子三角化和子四面体划分技术，有效捕捉了材料界面的不连续性。

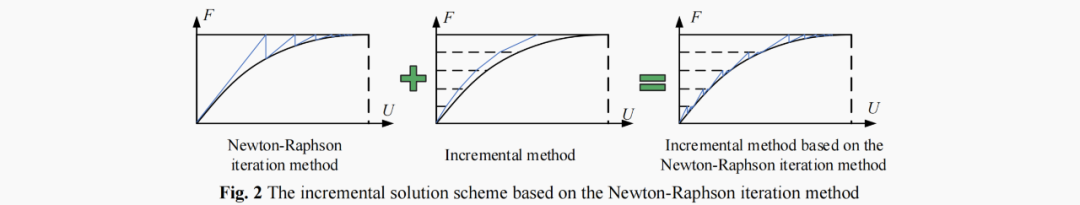

几何非线性等几何分析：采用总拉格朗日（Total Lagrangian）描述和增量牛顿-拉夫森（Newton-Raphson）方法求解非线性平衡方程，确保了结构响应的准确性和数值稳定性。通过将载荷分为多个增量步，逐步求解位移响应，避免了非线性分析中的收敛问题。

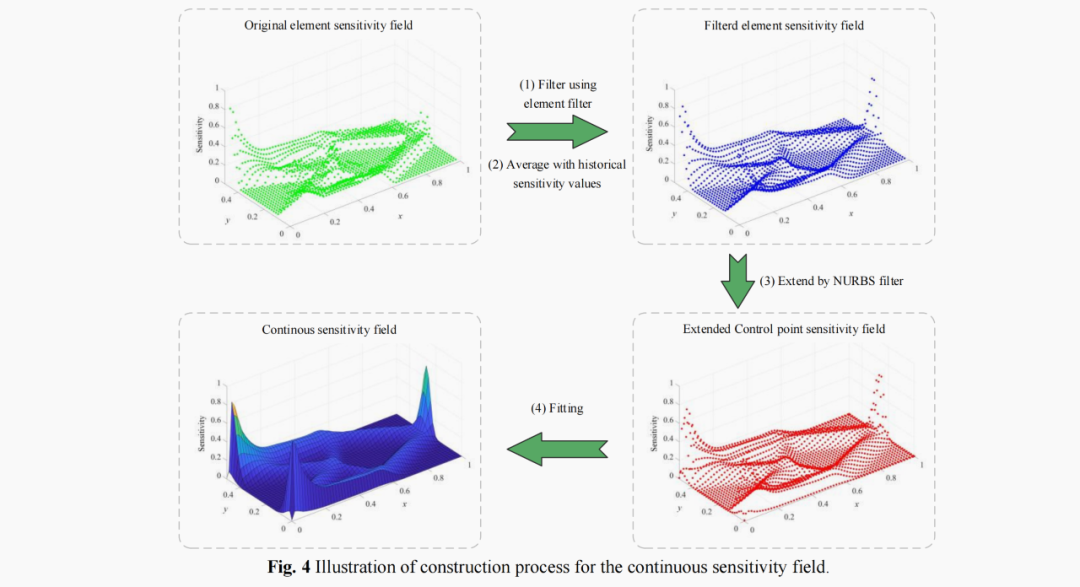

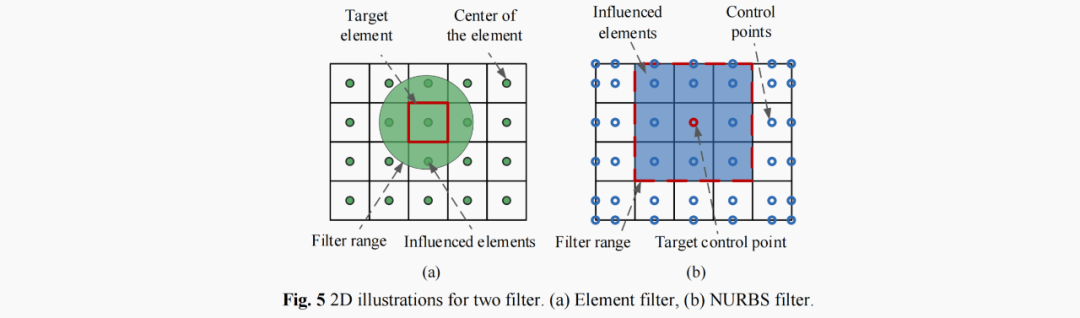

基于互补功最小的优化模型：在几何非线性条件下，传统的应变能最小化策略可能导致结构在小载荷下失效。本文提出以互补功最小化为目标函数，结合BESO框架和灵敏度分析，实现了结构的全局优化。
数值算例与验证
通过多个二维和三维数值算例验证了该方法的有效性和必要性：
二维悬臂梁：在不同载荷下，几何非线性优化结果表现出明显的非对称变形行为，且随着载荷增加，非对称性更加显著。优化后的结构在目标函数值上优于线性优化结果。
二维细长梁：在相同载荷不同方向下，几何非线性优化结果与线性优化结果差异显著，验证了考虑几何非线性的必要性。此外，低体积分数下线性结构无法收敛，而非线性结构仍能保持稳定。
三维悬臂梁：该方法成功扩展到三维设计问题，优化结果展示了良好的非对称变形行为，进一步证明了其适用性和可扩展性。
结论与展望
本文提出的GNITO方法通过结合X-FEM和BESO框架，显著提升了边界元素的积分精度和几何非线性问题的求解能力。数值算例表明，该方法能够有效捕捉大变形条件下的非对称行为，优化结果优于传统线性方法。然而该方法在计算成本上仍有提升空间，未来研究可探索机器学习加速策略和并行计算技术，以进一步提高效率。此外，进一步研究几何与材料非线性的耦合问题，以及更大变形条件下的数值稳定性，将是未来的重要方向。
