电磁兼容之“接地”

一、EMC接地的目的与类型

1. 目的
- 泄放干扰电流：将设备产生的高频干扰电流通过接地路径导入大地，避免干扰耦合到其他电路。
- 稳定电位参考：建立统一的电位基准，减少不同电路间的电位差引发的干扰。
- 屏蔽与滤波配合：屏蔽体接地可增强抗干扰能力（如电缆屏蔽层接地），滤波器接地可提升滤波效果。
2. 类型
- 单点接地：所有接地信号汇于一点，分“串联单点接地”（易受公共阻抗干扰）和“并联单点接地”（各电路独立接地，适合低频场景，如1MHz以下）。
- 多点接地：各电路就近连接到接地平面（如金属机壳、接地网），接地路径短，适合高频（10MHz以上），可降低接地电感阻抗。
- 混合接地：结合单点与多点接地，通过电容、电感等元件在不同频率下切换接地方式（如低频单点、高频多点），常用于宽频带系统。

二、EMC接地设计关键原则

1. 降低接地阻抗
- 缩短接地路径：接地导线越短、越粗，感抗越小（高频下电感阻抗主导），建议路径长度＜λ/20（λ为波长）。
- 采用低阻抗材料：优先用铜带、铜箔或扁钢（表面积大，减少趋肤效应），避免细长导线。
- 接地平面设计：高频电路中使用完整的接地平面（如PCB的接地层、金属底板），提供低阻抗回流路径，减少辐射。
2. 避免接地环路
- 环路危害：接地环路会因磁场耦合产生感应电流，形成干扰（如变压器效应）。
- 破环措施：
- 单端接地：低频电缆屏蔽层单端接地（避免两端接地形成环路）；
- 隔离技术：使用光耦、隔离变压器、共模扼流圈切断环路；
- 浮地设计：部分敏感电路可浮地，但需配合静电保护（如TVS管）。
3. 分类接地与分区设计

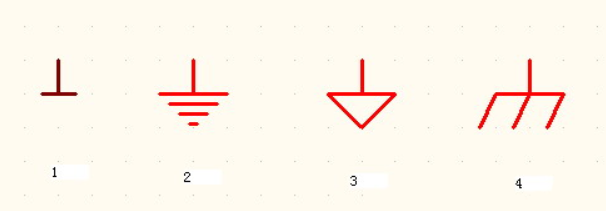

- 区分接地类型：
- 信号地（低电平电路，如模拟信号、数字信号）；
- 功率地（大电流电路，如电源、电机）；
- 保护地（机壳、防雷接地）。
- 分区原则：模拟地与数字地分离，功率地与信号地分离，最后通过“星型拓扑”汇于同一接地点，避免公共阻抗耦合（如数字电路的大电流噪声窜入模拟电路）。
4. 屏蔽体接地
- 电缆屏蔽层：高频时两端接地（减少屏蔽层感应电压），低频时单端接地（避免环路）；屏蔽层与接地点需360°环接（如用金属夹固定），避免“猪尾巴”效应（引线过长增加阻抗）。
- 机壳接地：金属外壳需直接连接保护地，接缝处用导电衬垫（如铍铜弹片）确保低阻抗导通，防止缝隙泄漏电磁辐射。

三、典型场景中的EMC接地实践

1. PCB设计
- 接地层规划：多层PCB中设置完整的接地平面（优先内层），数字地与模拟地用分割线隔离，仅在一点连接（如通过0Ω电阻或磁珠）。
- 高频元件接地：晶振、IC电源引脚附近加接地过孔，缩短回流路径；高速信号下方铺设完整地平面，减少串扰。
- 接地过孔：过孔直径≥0.3mm，间距≤10mm，高频区可密集布置形成“地孔阵列”。
2. 设备系统接地
- 接地网布局：大型设备或机房采用“网格状接地网”（水平铜带+垂直接地极），降低高频下的接地阻抗，网格间距≤λ/10。
- 防雷与EMC接地结合：防雷接地与设备EMC接地需保持≥5m距离（避免雷击瞬态电流窜入设备），或通过等电位连接器在雷击时短接。
3. 接地电阻要求
- 一般设备EMC接地电阻≤4Ω，精密仪器或高频系统≤1Ω；防雷接地电阻≤10Ω（根据场景调整）。

四、常见问题与解决方案

- 公共阻抗耦合：多电路共用接地导线时，大电流电路的电压波动通过接地阻抗影响其他电路。
解决：采用独立接地支线，避免串联接地。
- 接地电感效应：高频下接地导线的电感（约1μH/m）导致阻抗升高，形成“地弹”噪声。
解决：缩短接地路径，使用接地平面或多层PCB的接地层。
- 静电放电（ESD）干扰：未良好接地的金属部件易积累静电，放电时产生强电磁脉冲。
解决：设备外壳、面板等金属部件直接连接保护地，敏感电路增加ESD保护器件（如TVS二极管）。

五、EMC接地测试要点

- 接地阻抗测试：使用阻抗分析仪或接地电阻测试仪，测量接地系统在不同频率下的阻抗（尤其高频段）。
- 环路电流测试：通过电流探头检测接地环路中的感应电流，评估干扰风险。
- EMI辐射与传导测试：接地设计后需通过EMC实验室测试，验证是否符合标准（如CISPR、FCC等）。

总结

EMC接地的核心是“低阻抗、无环路、分类清晰”，需根据设备频率特性、应用场景选择合适的接地拓扑，并结合屏蔽、滤波等技术形成完整的EMC解决方案。实际设计中需兼顾理论原则与工程实践，避免因接地不当导致设备抗干扰能力不足或对外干扰超标。
