BorgWarner面向下一代电驱动系统的深度学习虚拟传感器与数字孪生技术

1年前浏览674

引言：电驱动系统的温度监测挑战

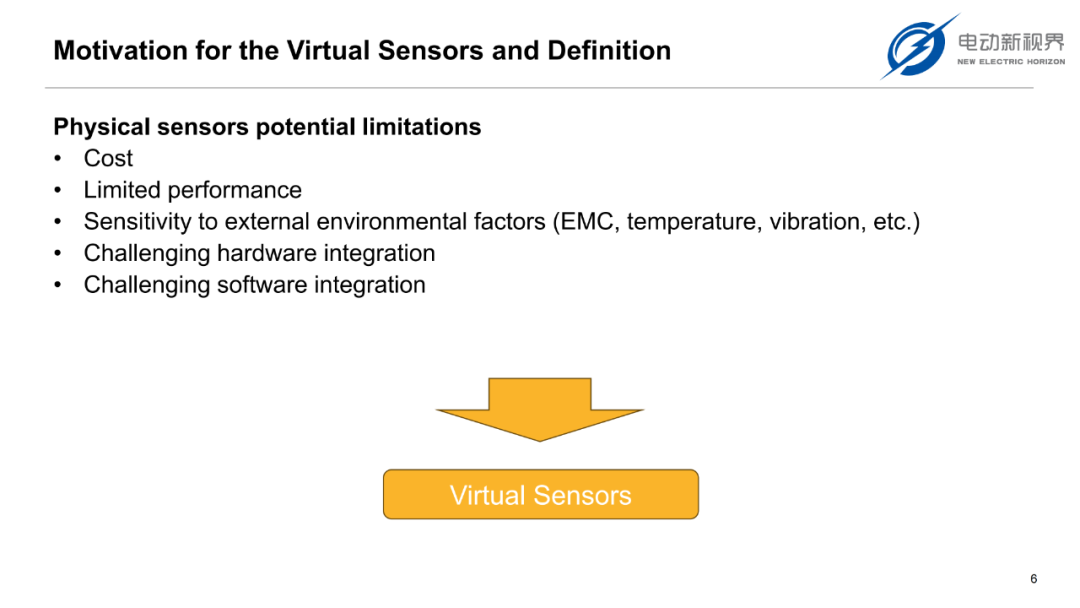

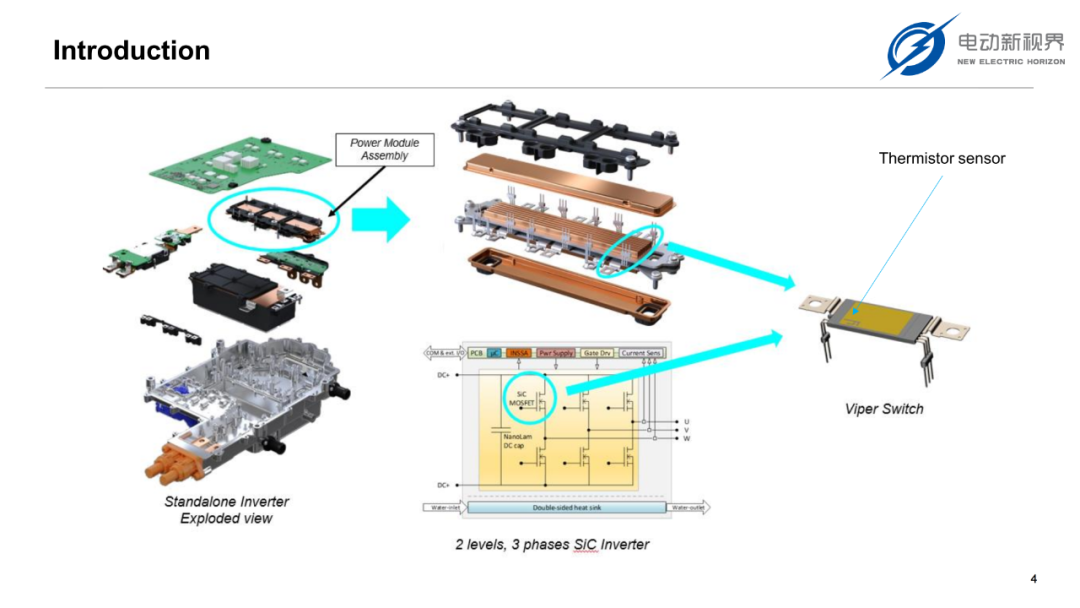

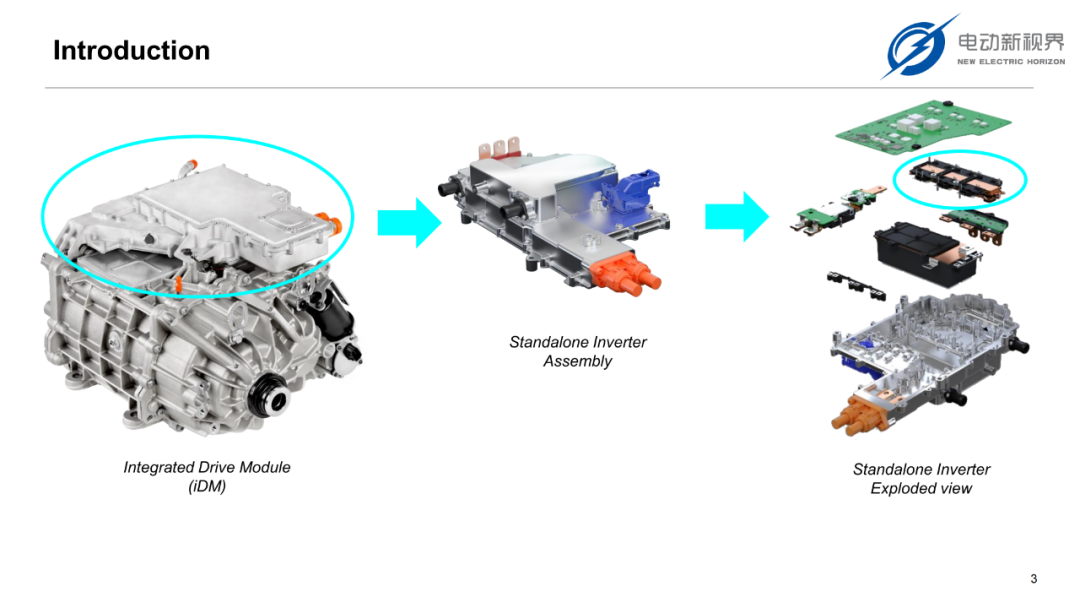

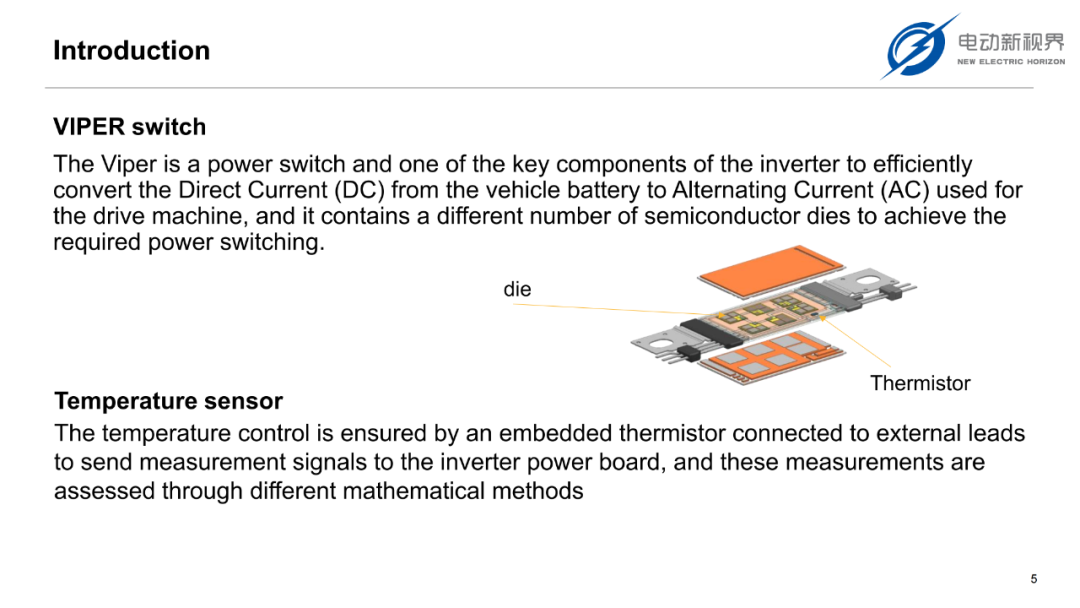

在电动汽车逆变器中，Viper功率开关是关键部件，负责将电池的直流电（DC）转换为驱动电机的交流电（AC）。其半导体芯片（die）的温度直接影响系统效率和可靠性。传统方案依赖“热敏电阻（Thermistor）”进行温度监测，但存在以下局限性：

成本高
物理传感器增加硬件复杂度；
性能受限
热敏电阻仅能测量局部温度，难以反映芯片实际工况；
环境敏感性
易受电磁干扰（EMC）、振动等因素影响。

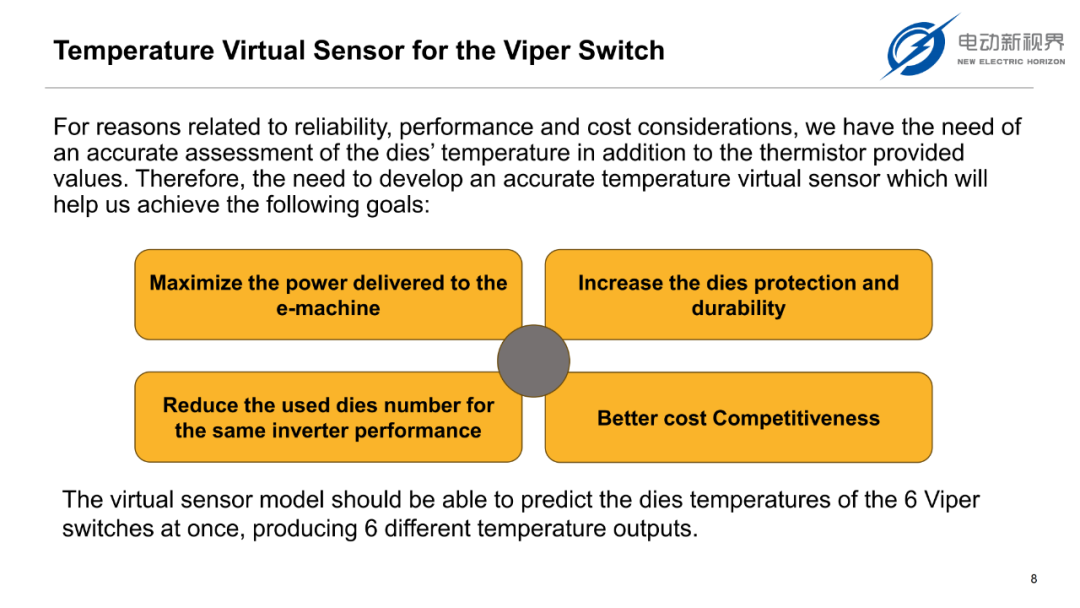

为解决这些问题，博格华纳提出“深度学习虚拟传感器+数字孪生”的创新方案，通过AI模型实时预测Viper开关的芯片温度，替代或辅助物理传感器。

核心方案：虚拟传感器与数字孪生技术

1. 虚拟传感器的定义与优势

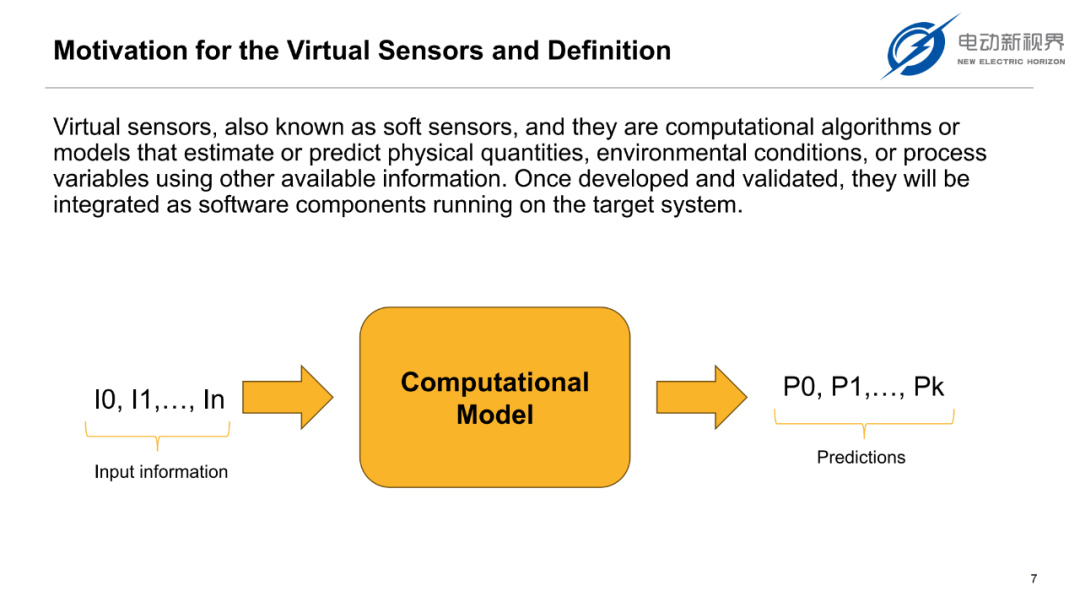

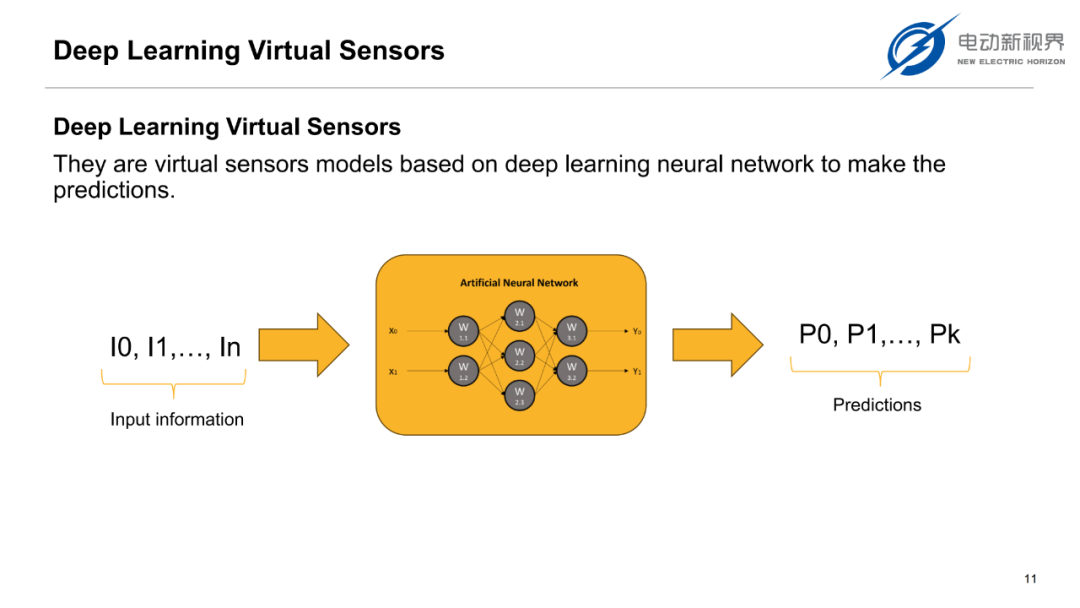

虚拟传感器（Virtual Sensor）是一种基于算法的软件模型，通过其他可用数据（如电流、电压、系统状态）预测目标物理量（如温度）。其优势包括：

降低成本
减少硬件传感器数量；
提升性能
实现全芯片温度场的精准预测；
增强可靠性
规避物理传感器的环境敏感性。

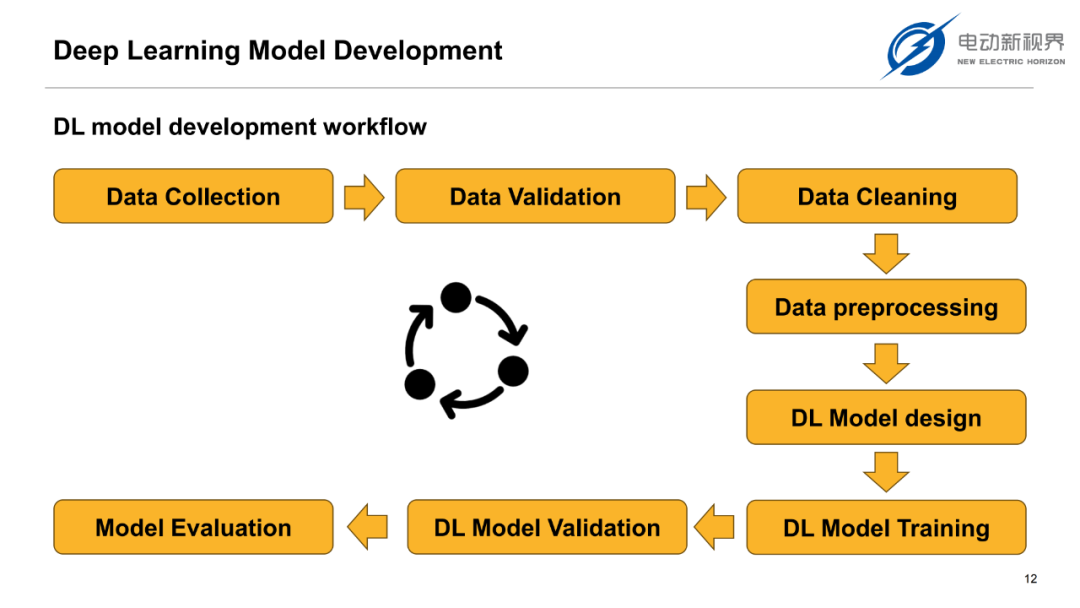

2. 深度学习模型的开发流程

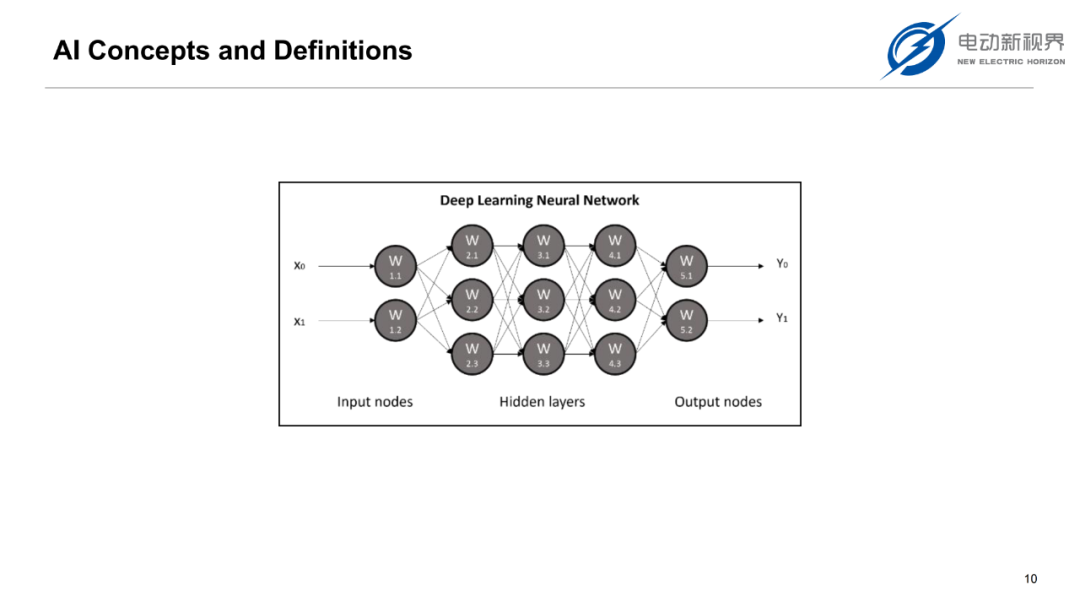

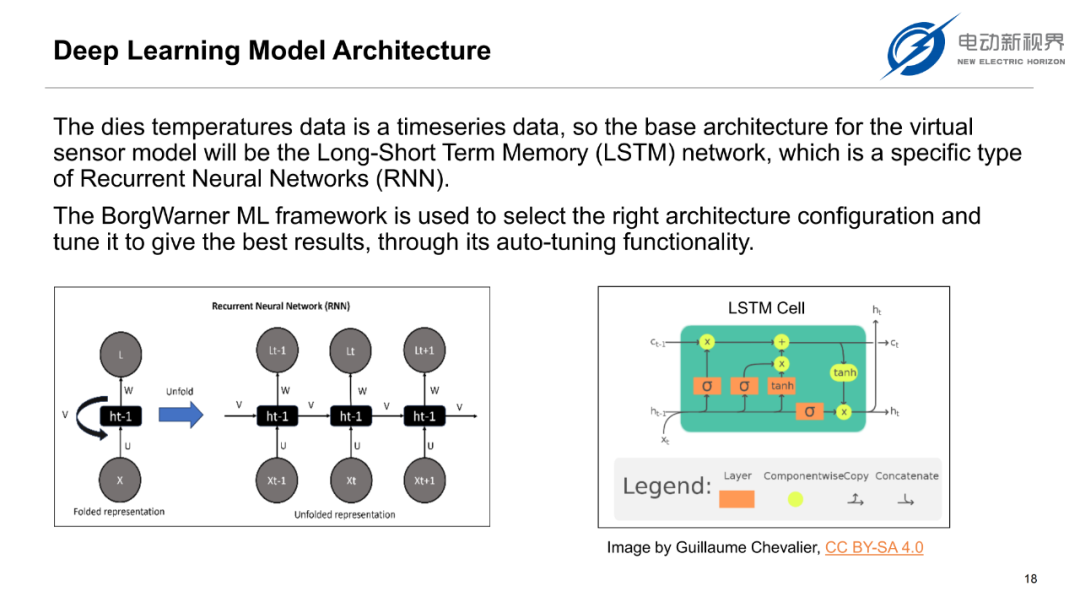

博格华纳采用“LSTM（长短期记忆网络）”架构开发虚拟传感器，关键步骤包括：

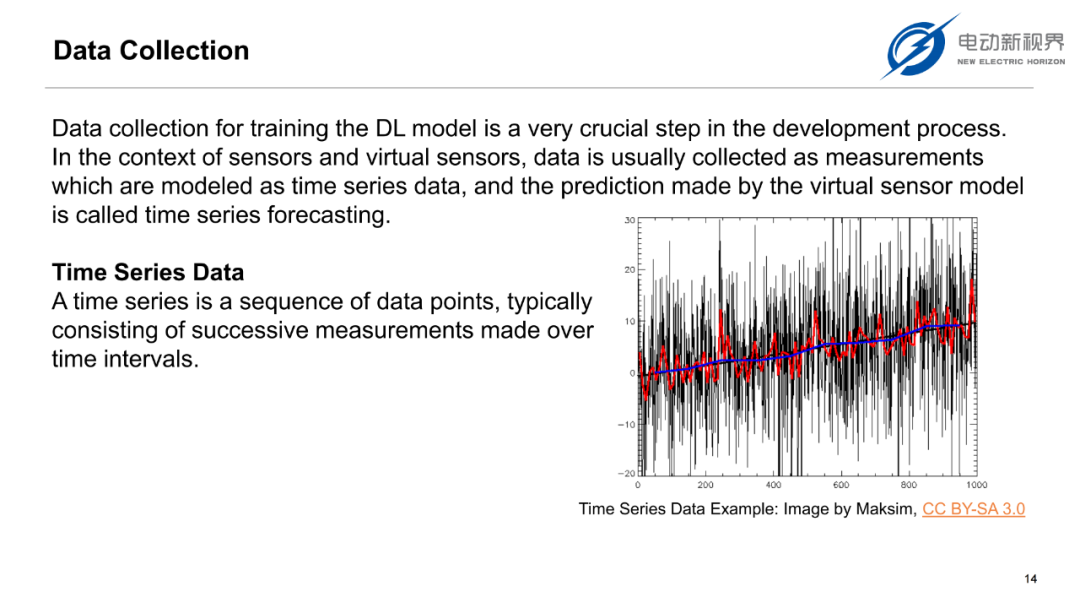

数据采集
通过数字孪生模拟Viper开关在不同工况下的温度数据；
模型训练

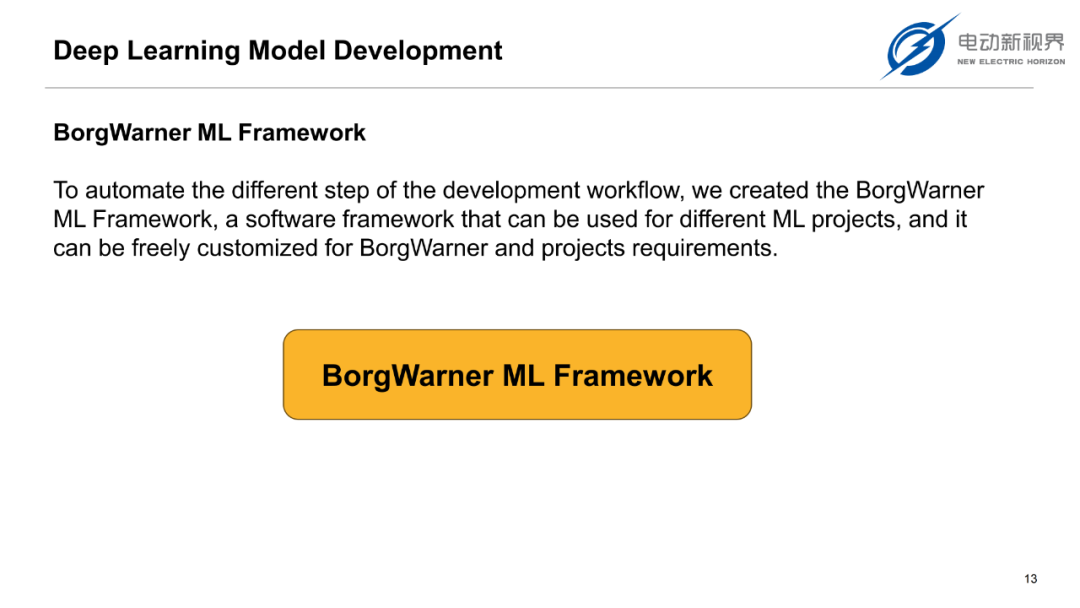

使用自研的BorgWarner ML Framework自动化调参；
验证部署
模型在测试集上实现93%预测误差<0.8°C，满足车规级精度要求。

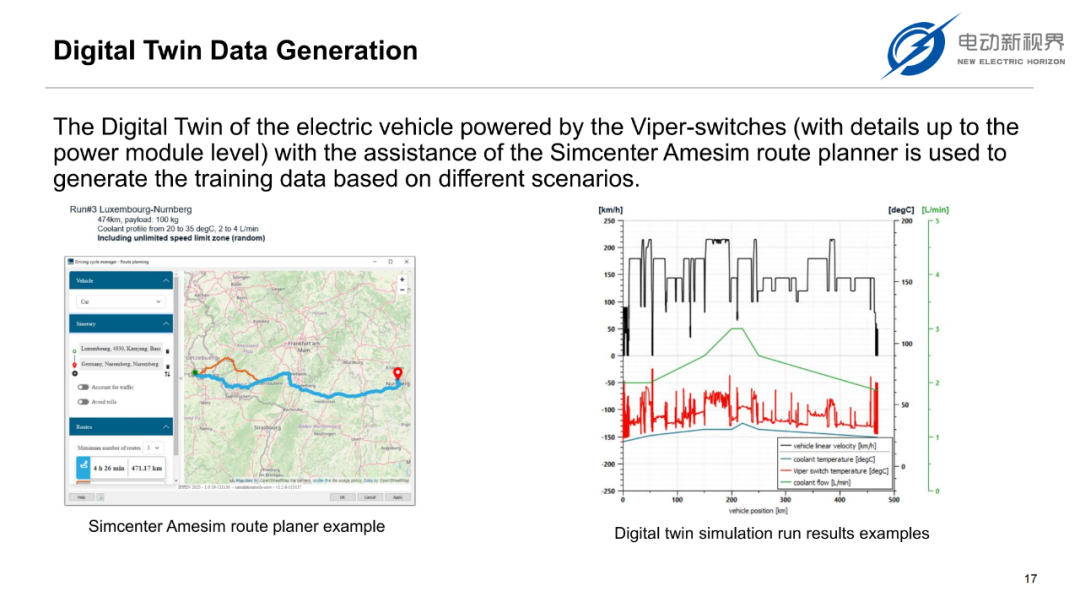

3. 数字孪生的数据支撑

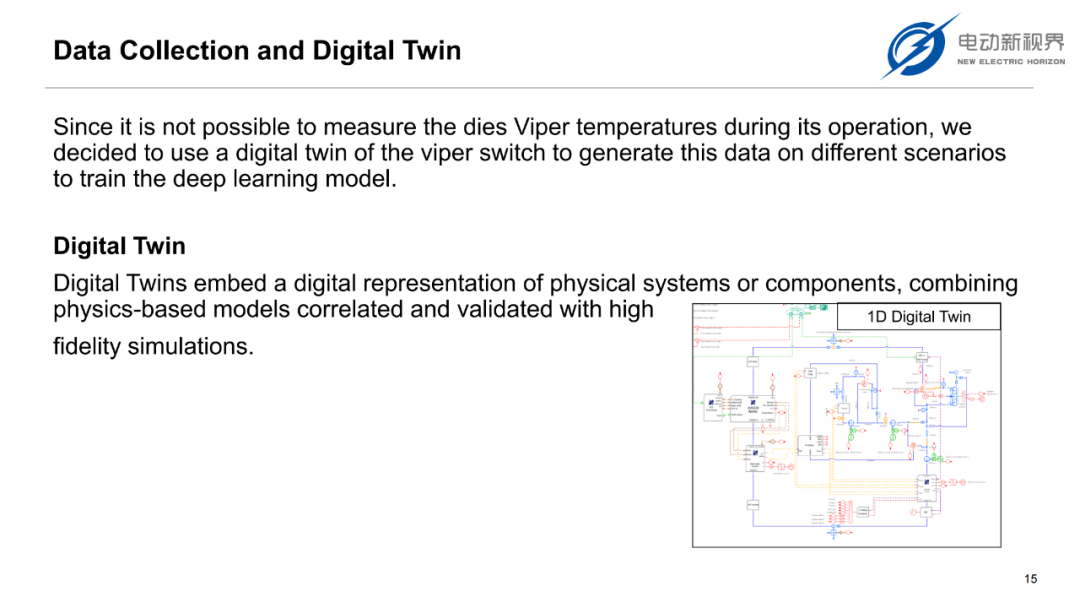

由于实际运行中无法直接测量芯片温度，团队通过1D数字孪生模型生成训练数据：

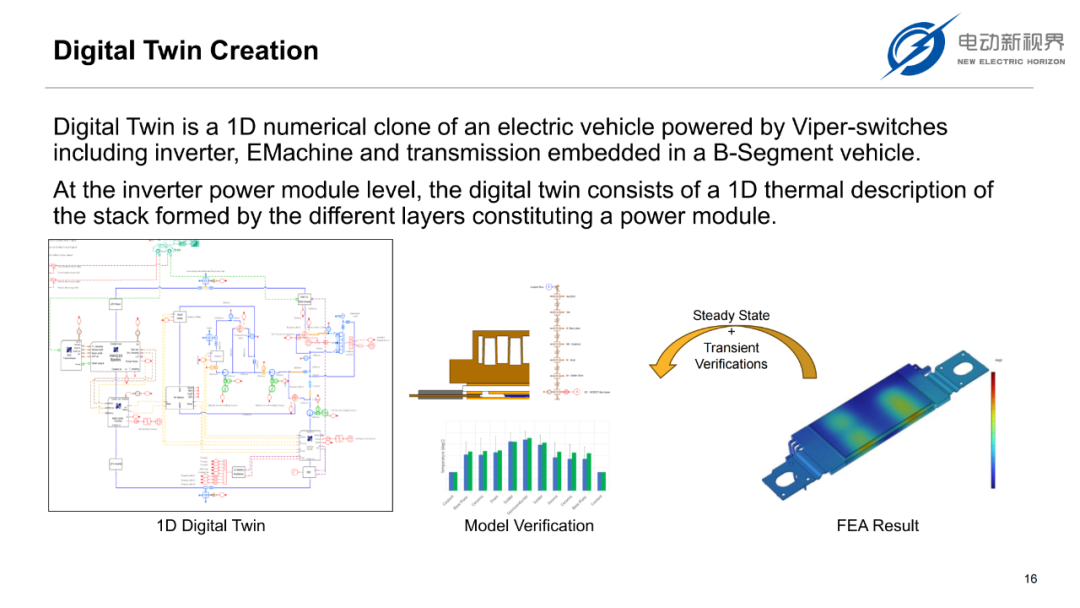

模型构建
基于Simcenter Amesim搭建包含逆变器、电机、传动的整车级孪生系统；
数据生成
模拟不同驾驶场景（如加速、爬坡）下的温度时序数据。

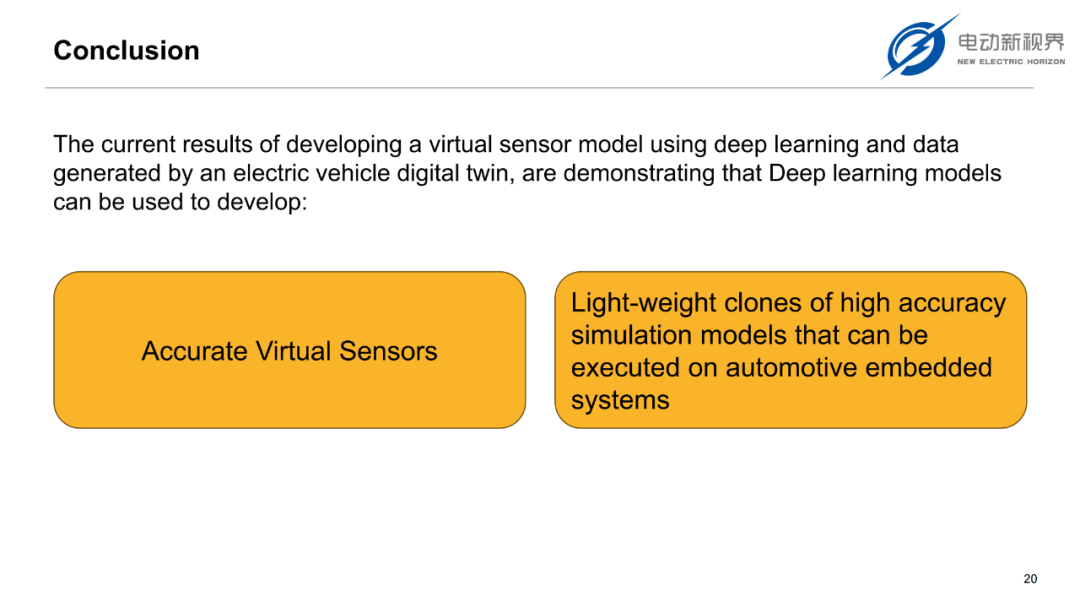

技术成果：轻量化与高精度兼顾

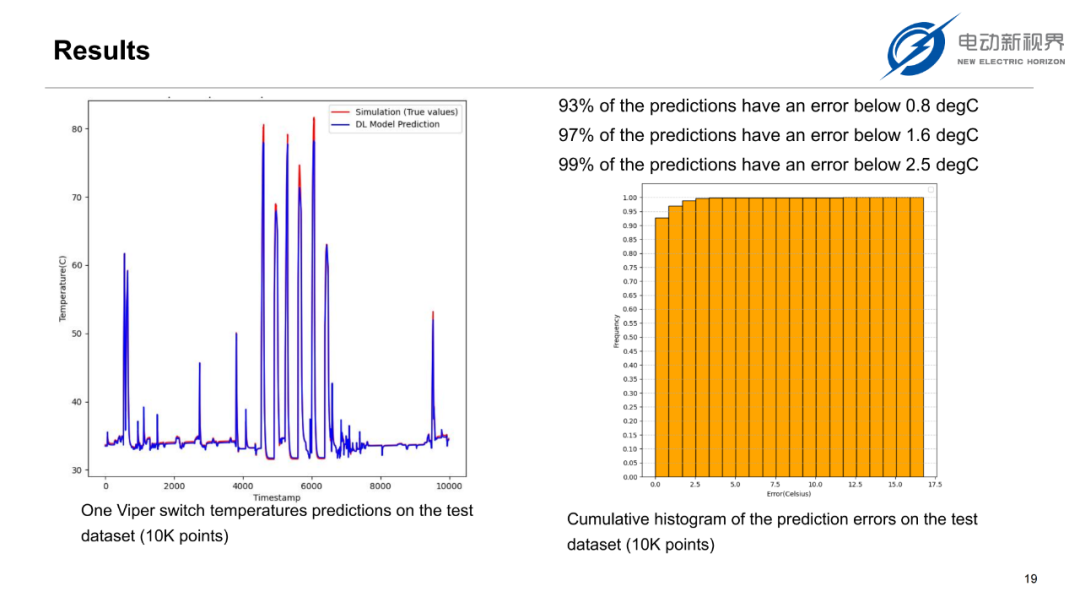

预测性能

97%预测误差低于1.6°C，满足实时控制需求；
可同时输出6个Viper开关的独立温度预测。

工程化进展

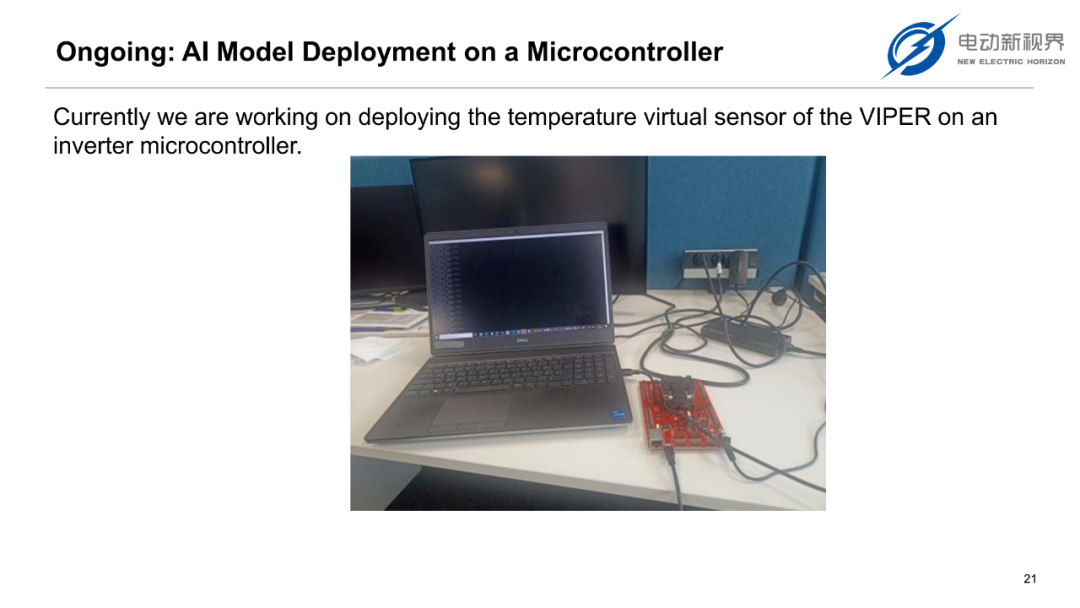

当前正将模型部署至逆变器微控制器（MCU），实现边缘计算；
模型体积优化，适应车载嵌入式系统资源限制。

行业价值与未来方向

提升能效
通过精准温控最大化逆变器输出功率；
增强可靠性
提前预警过热风险，延长芯片寿命；
降低成本
减少芯片冗余设计，优化BOM成本。

下一步计划：

扩展至其他关键部件（如电机绕组）的温度预测；
探索数字孪生与OTA技术的结合，实现模型在线更新。

免责声明：以上观点仅代表作者个人看法，与本平台无关。文档版权归BorgWarner公司所有，分享本文仅供学习参考，切勿用于商业用途，如涉及版权问题，请第一时间告知我们删除，非常感谢。

来源：电动新视界
