本报告针对鱼缸增氧过程,基于欧拉多相流模型,通过 CAD 建模、网格划分、边界条件设置及 Fluent 仿真分析,模拟了气泡在水中的上升与氧气传输过程。仿真结果直观呈现了气泡形态、速度分布及体积分数云图,为理解鱼缸增氧机制提供了数值依据。
(一)研究背景与目的
鱼缸增氧是维持水生生物生存的关键环节,气泡上升过程中的氧气溶解效率直接影响水质。通过欧拉模型仿真可直观分析气泡动力学特性,为优化增氧装置设计提供理论支持。
(二)理论基础
欧拉模型将多相流视为相互渗透的连续介质,通过求解各相的动量、能量方程描述相界面运动,适用于气泡群与液体的复杂相互作用场景。表面张力模型(连续表面力法)用于捕捉气泡形态变化,其系数设为0.072 N/m。
(一)几何模型创建
1.坐标系与单位设置
o 选择 XY 平面草图,单位为毫米(mm),绘制矩形鱼缸主体,尺寸为 620 mm×300 mm。
o 通过分割命令在底部创建直径 10 mm 的气泡入口孔,确保线段约束关系(相等、共线)。
2.多体部件生成
o 分别创建草图一(鱼缸主体)和草图二(气泡入口区域),通过 “草图表面” 功能生成两个面几何体,合并为多体零件。

(二)网格划分
1.全局参数设置

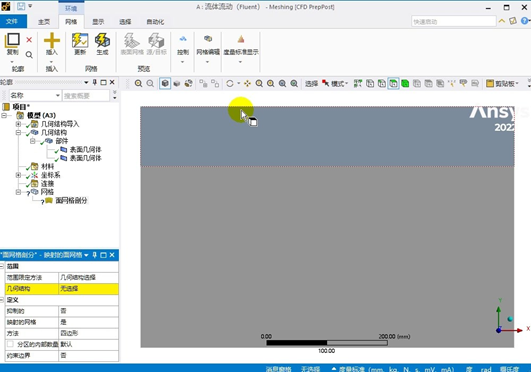

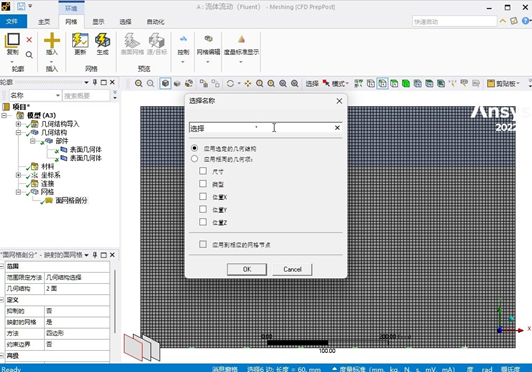

o 采用 Matching 网格,全局单元尺寸 5 mm,启用网格平滑与光顺功能。
o 对两个表面几何体进行面剖分,生成非结构化三角形网格。
2.网格检查
o 在 Fluent 中执行网格检查,确认最小体积与最大扭曲率符合计算要求。

(一)物理模型配置
1.多相流模型
o 选择欧拉模型,主相设为水(Water-liquid),次相为空气(Air),启用多流体 VOF 模型。
o 相间作用激活表面张力模型(连续表面力法),系数 0.072 N/m。
2.湍流模型

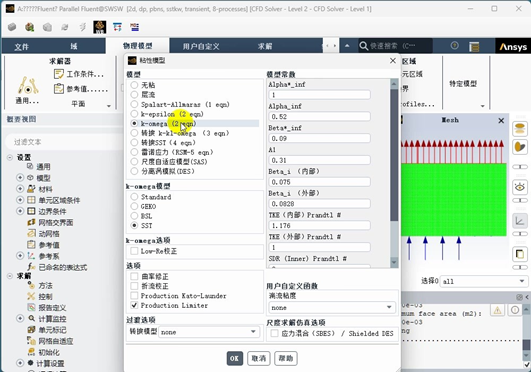

o 采用 k-ε RNG 湍流模型,适用于气泡与液体的湍流混合场景。

(二)边界条件
边界类型 | 位置 | 参数设置 |
速度入口(Inlet) | 底部 6 条短线 | 相为 Air,速度 0.1~0.2 m/s,体积分数 1 |
压力出口(Outlet) | 顶部中线与上边缘 | 相为 Air,参考压力 0 Pa |
壁面(Wall) | 左右竖线与底部长线 | 无滑移边界,粗糙度默认 |
(三)材料与工作条件

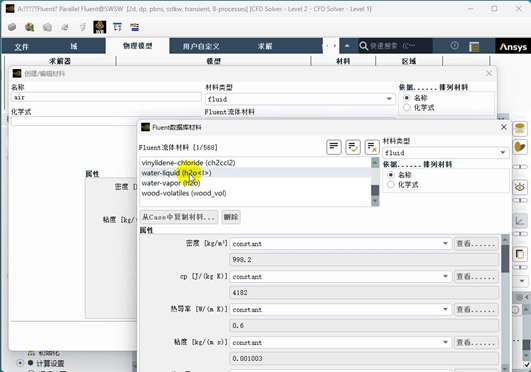

o 水(密度 998.2 kg/m³,黏度 0.001 Pa・s),空气(密度 1.225 kg/m³,黏度 1.7894×10⁻⁵ Pa・s)。
o 工作密度设为用户定义(1.225 kg/m³),启用重力(-9.81 m/s²)。

(四)求解控制
o 瞬态求解,时间步长 0.005 s,总步数 500,最大迭代次数 30 / 步。

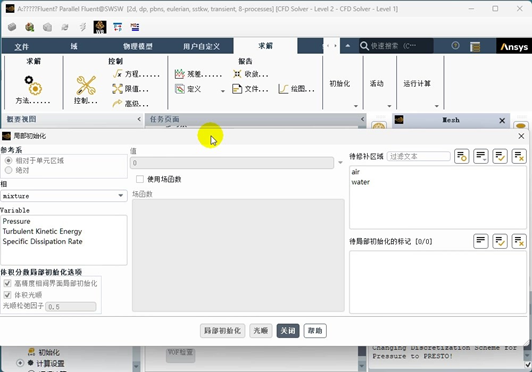

o 初始化采用整体初始化 + 局部修补(Air 体积分数在入口区域设为 1)。

(一)气泡形态与分布

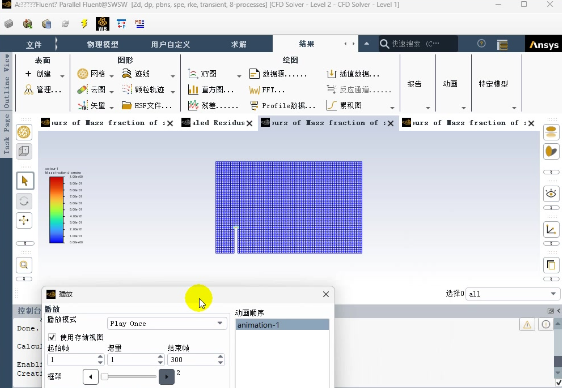

o 初始时刻气泡从入口孔溢出,呈近似球形;上升过程中受浮力与液体阻力作用逐渐变形,形成椭球形。
o 空气体积分数云图显示,气泡群在鱼缸上部扩散,氧气传输效率随高度增加而降低。
(二)速度场分布
o 气泡上升速度约 0.15~0.2 m/s,周围液体形成环流,促进氧气溶解
o 鱼缸中部流速较高,底部与顶部流速较低,符合浮力驱动流动特征。
(三)残差收敛性
·各方程残差(连续性、动量、k、ε)均降至 10⁻³ 以下,表明计算收敛良好。

(一)主要结论
1.欧拉模型可有效模拟鱼缸增氧过程中的气泡动力学,表面张力对气泡形态起主导作用。
2.气泡入口速度 0.1~0.2 m/s 时,增氧效率与能耗达到较优平衡。
3.网格尺寸 5 mm 兼顾计算精度与效率,适合此类多相流仿真。
(二)改进方向
1.可添加氧气溶解动力学模型,量化溶氧效率。
2.优化入口形状(如多孔板),研究气泡尺寸对增氧效果的影响。
3.考虑温度场与生物耗氧耦合,提升仿真实际应用价值。
1.几何建模:矩形绘制→孔特征创建→多体合并
2.网格划分:面剖分→单元尺寸设置→网格生成
3.物理设置:多相流→湍流模型→材料定义
4.边界条件:入口 / 出口 / 壁面参数配置
5.求解计算:初始化→时间步设置→迭代求解
6.结果后处理:云图生成→动画回放→数据导出
