对比下之前分析的各家BMS控制板高低边芯片选型

1年前浏览862

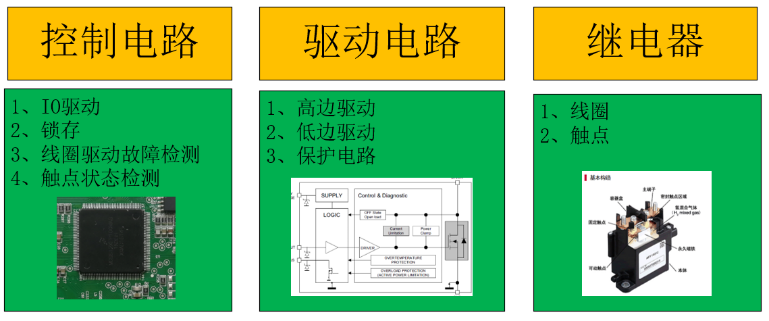

前面分析过很多厂家的BMS控制板,这次做一个横向的对比,聚焦在继电器的高低边驱动芯片选型,具体想看下大家都是用什么型号。

蜂巢

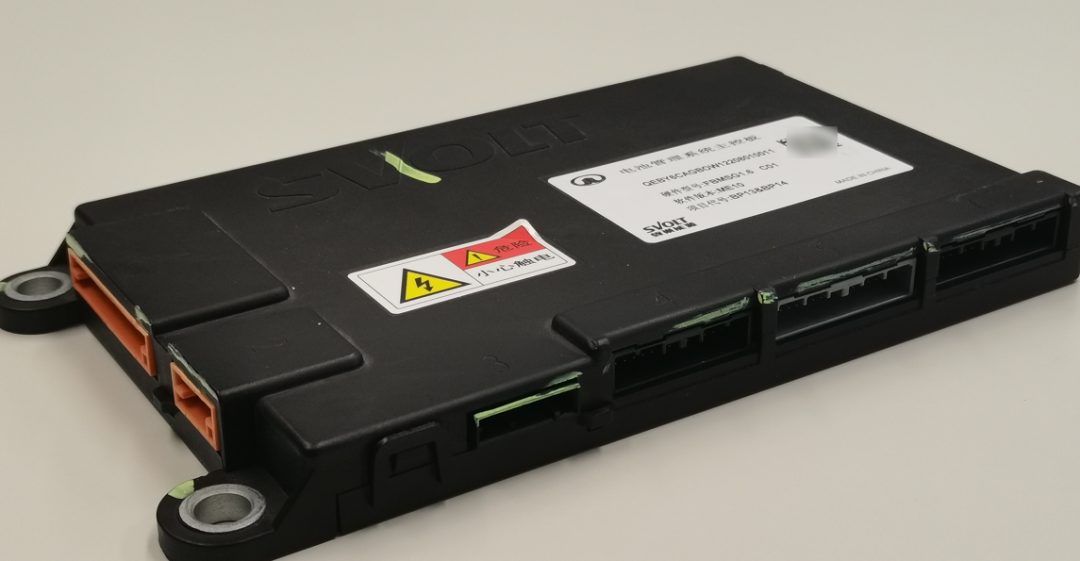

之前分析过一款在长城某款欧拉汽车使用的来自于蜂巢的BMS控制板,如下图。

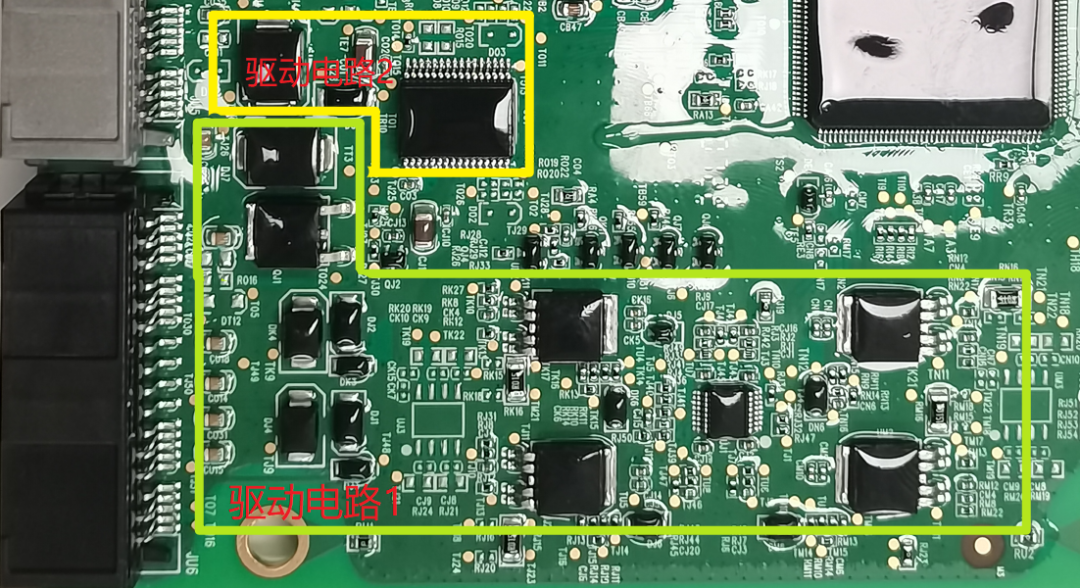

其驱动电路大致分成了如下两部分:驱动电路1用于主继电器驱动,一共4路高边+4路低边,应该也是双边驱动同一路继电器,其中高边芯片为VNQ7140,集成了4个通道,而低边驱动选用的是BTF3050,是单路的,所以使用了4个;驱动电路2使用的驱动芯片是MC33880,内部框图如下图:这个芯片输出端MOSDS极都连接到外面,所以可以根据需求配置成高边驱动或者低边驱动。

长安

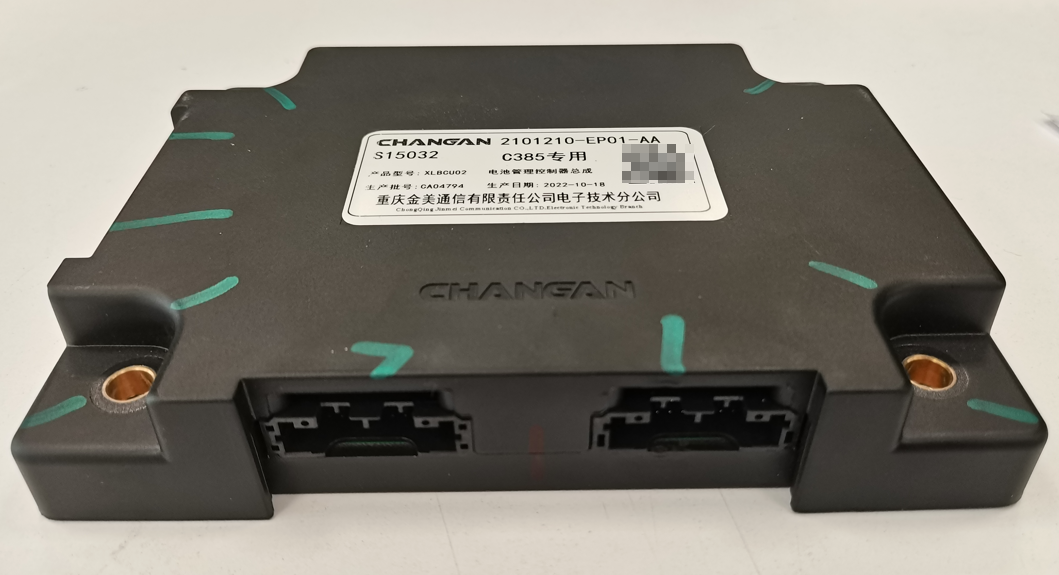

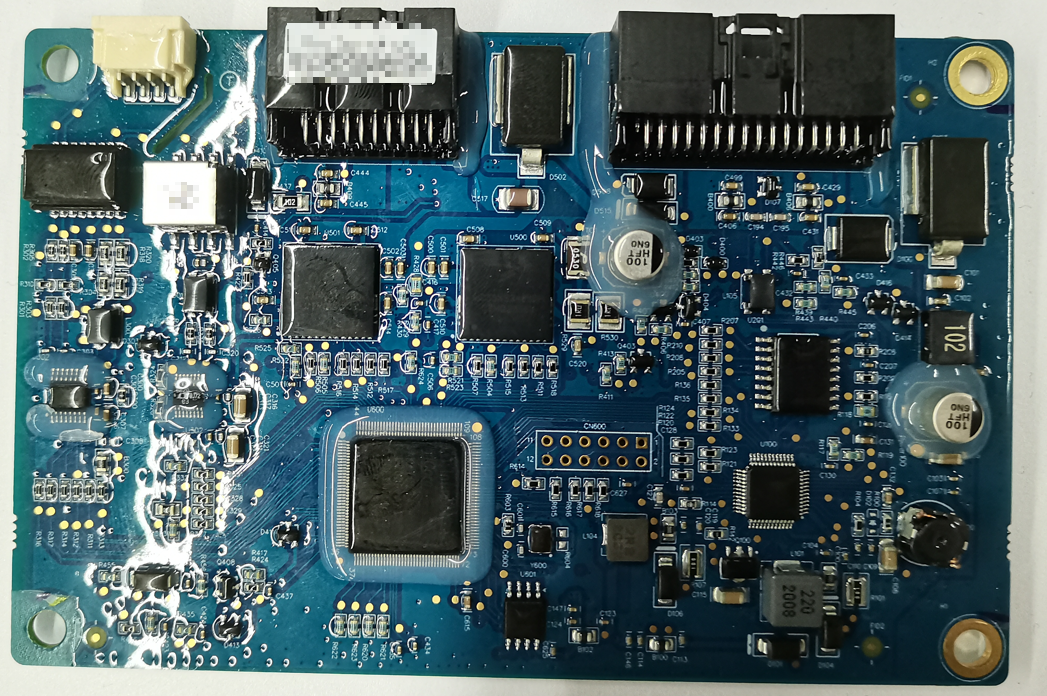

之前分析过的在长安深蓝汽车某款SL03上面使用的BMS控制板,来自于重庆金美,如下图。

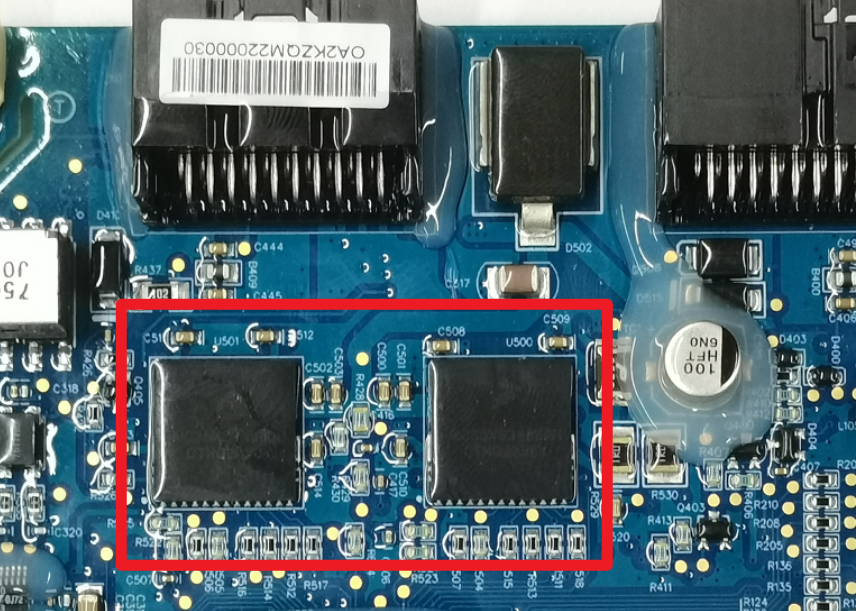

此单板的驱动芯片使用了2颗来自于ST的L9026,共有8个通道,其中2个固定为HSD,另外6个可以配置成LSDHSD,如果感兴趣可以找下规格书,这个芯片我没有接触过。

比亚迪

接下来看下之前某款比亚迪的宋DM-iBMS控制器,如下图所示。

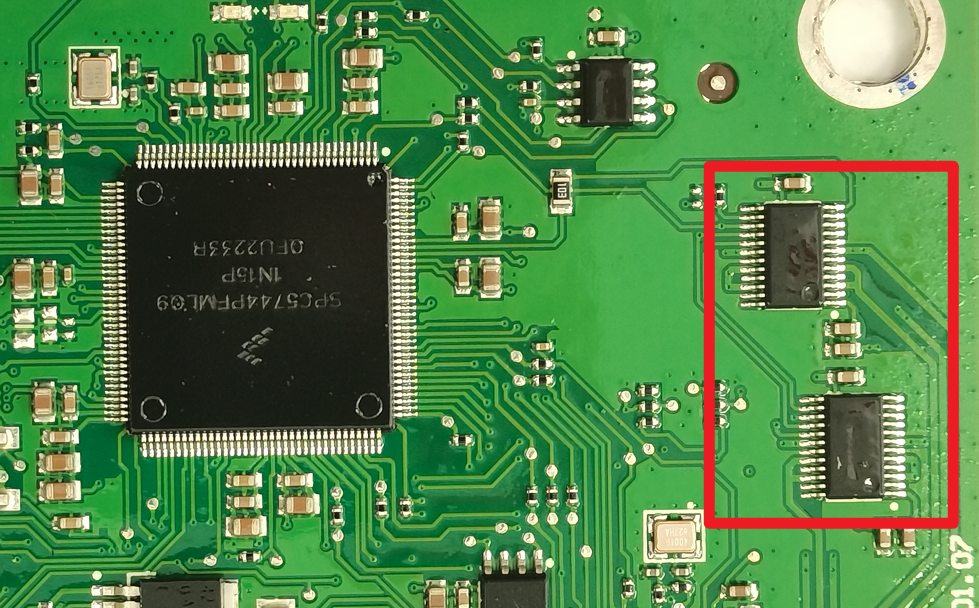

上面使用了两颗来自于NXP的高边驱动芯片,具体型号为MC35XS3400DH,每个芯片有4路高边开关,这个芯片有SPI接口和IO控制接口。

宁德时代

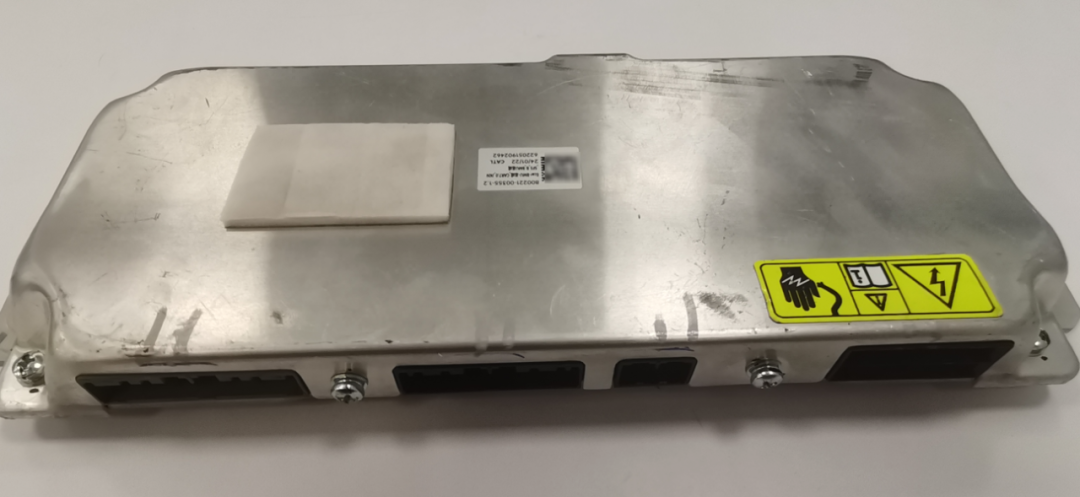

在之前分析过的问界M5某款车型,其使用的是CATLBMS控制板,如下图。

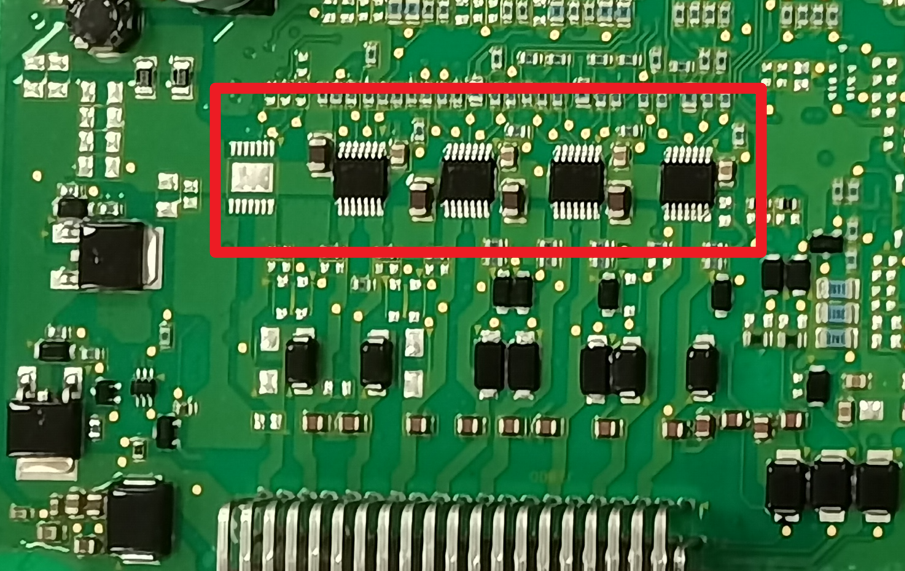

T面布置了高边驱动芯片,如下图:具体型号为BTS7080-2EPA,来自于Infineon,共使用了4个,这个单芯片有两路高边通道。

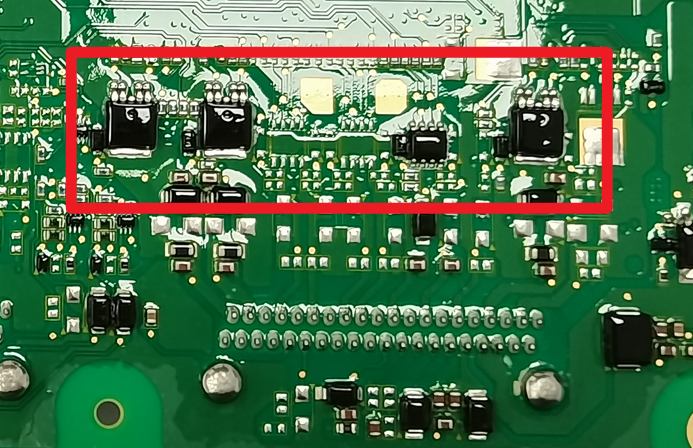

B面布置的是低边驱动芯片,如下图:一共使用了两种型号,一种是来自于InfineonBTF3050,使用了3颗,为单通道,这个与前面蜂巢使用的型号相同;另外一种是来自于STVNLD5300,为双通道的。

零跑

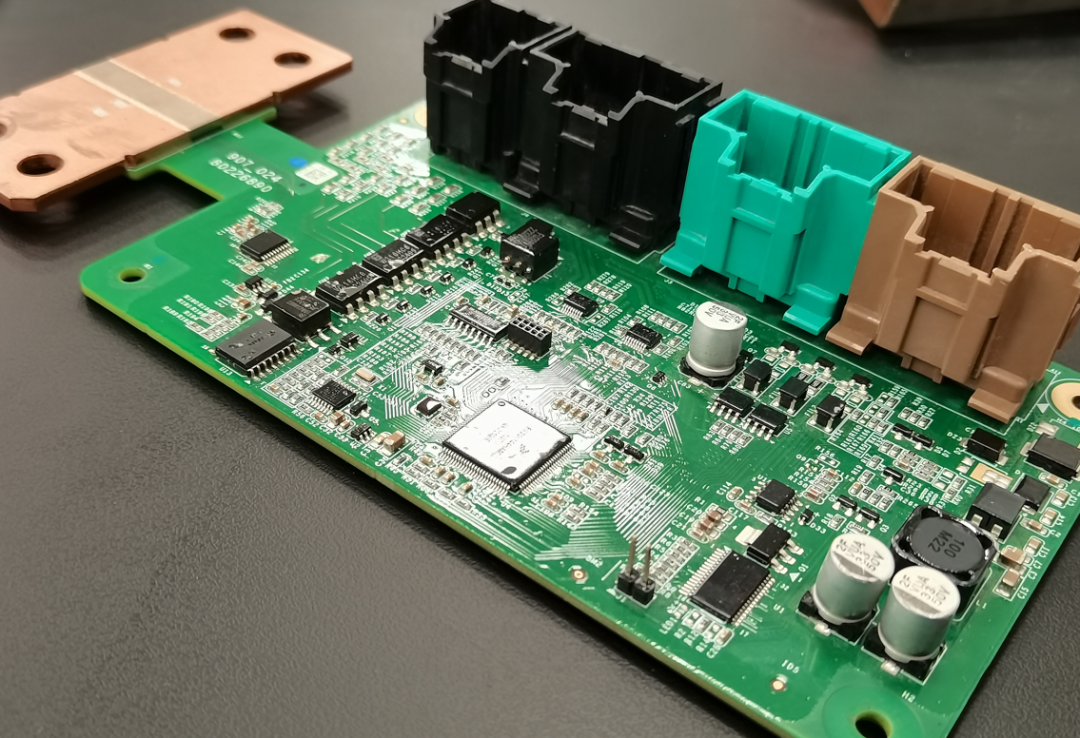

在前面分析的零跑C系列车型上面用到的BMS控制板,也是零跑自研的,如下图。

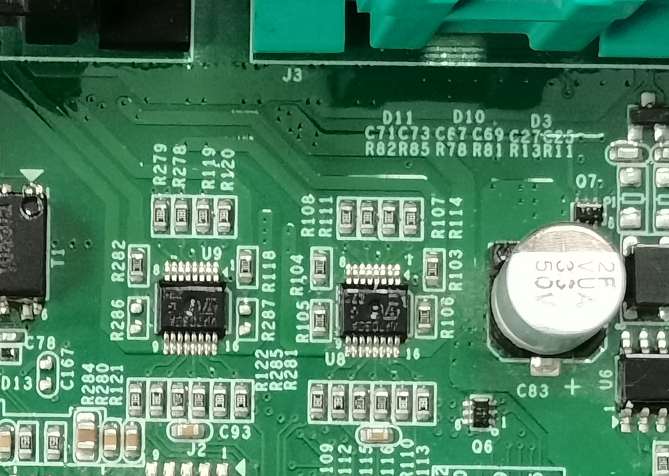

高低边驱动模块在单板上只发现了两颗高边芯片,来自于STVNQ7050,其旁边布置了一个电解电容,与端口电容同规格;VNQ7050也是比较常见的HSD型号,每颗芯片可以输出4路独立可控通道,带输出镜像电流回检功能;单板这里由MCU直接驱动VNQ7050的控制引脚;好像没有发现LSD芯片,完全由HSD驱动继电器。

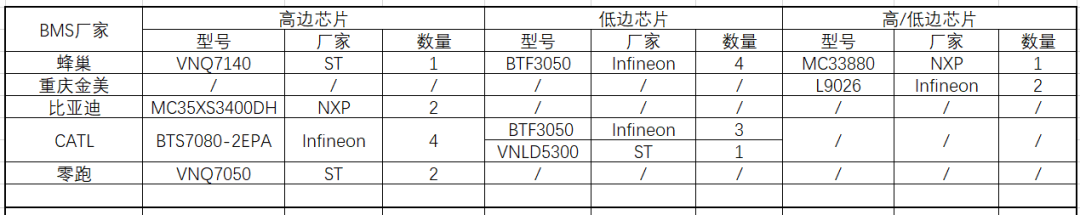

把对应上面的信息总结到一起,如下表;必须说明的是,这个表中的信息只针对上面的这些单板,至于目前最新版本硬件的高低边芯片信息还未知;另外,因为车型的不同导致其外部驱动的继电器需求也不同,所以高低边数量上会有差异,这个是正常的。

总结:

最近精力发散比较严重,啥都干一些;以上所有,仅供参考。
