Fluent | 一篇文章教会你三角形腔体内层流流动流体仿真

Part1 创建模型

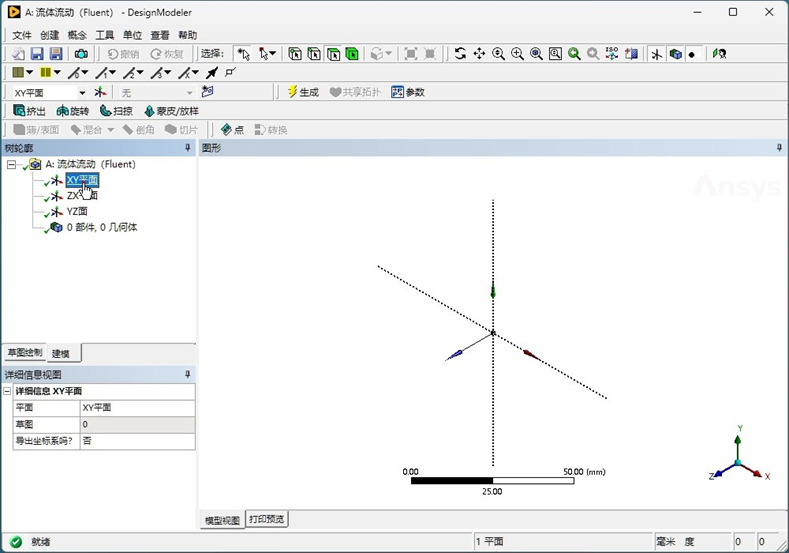

（1）单位设置：进⼊DesignModeler后⾸先将单位改为毫⽶(mm)

（2）草图创建：在XY平⾯创建新草图使⽤线段⼯具绘制倒三⻆形,两条边等⻓,⽔平⽅向2，垂直⽅向4

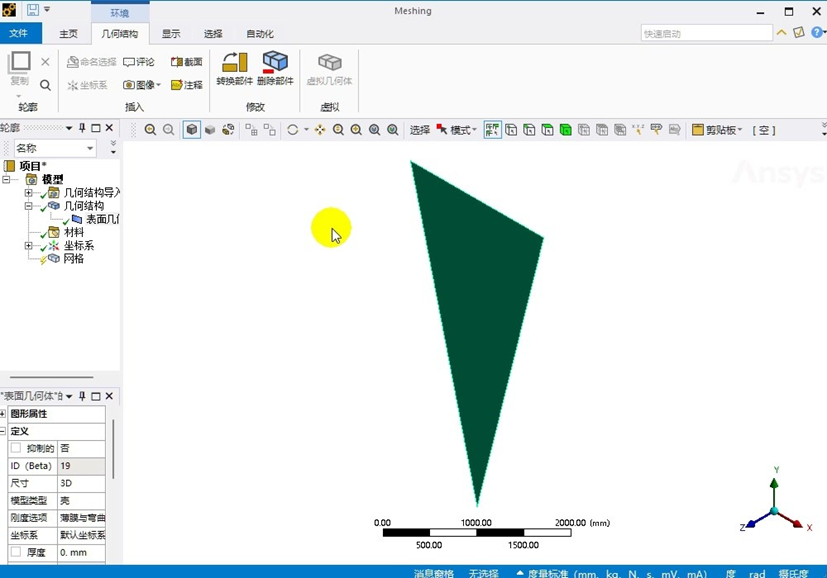

（3）表⾯⽣成：点击⽣成"按钮确认草图使⽤"概念菜单中的草图表面命令选择草图后点击应⽤添加冻结属性后再次点击⽣成

Part2 网格划分

（1）基本设置：右键点击⽹格选择"Edit"，设置单元尺⼨为10mm，添加尺⼨调整控制

（2）尺⼨调整：右键插⼊"尺⼨调整"在详细信息中设置单元尺⼨为20mm⾏为类型选择"柔软"增⻓率保持默认1.2点击"⽣成"进⾏⽹格划分

（3）边界命名：选择上边线命名为"move"（可移动壁⾯）点击OK完成边界条件设置

Part3   Fluent求解设置

（1）选择双精度模式

（2）可调整计算核⼼数（默认为8进程）

（3）求解类型： 压⼒基求解器,瞬态时间设置

（4）材料定义：空⽓密度设为1kg/m3粘度设为0.01Pa·s

Part4 边界条件

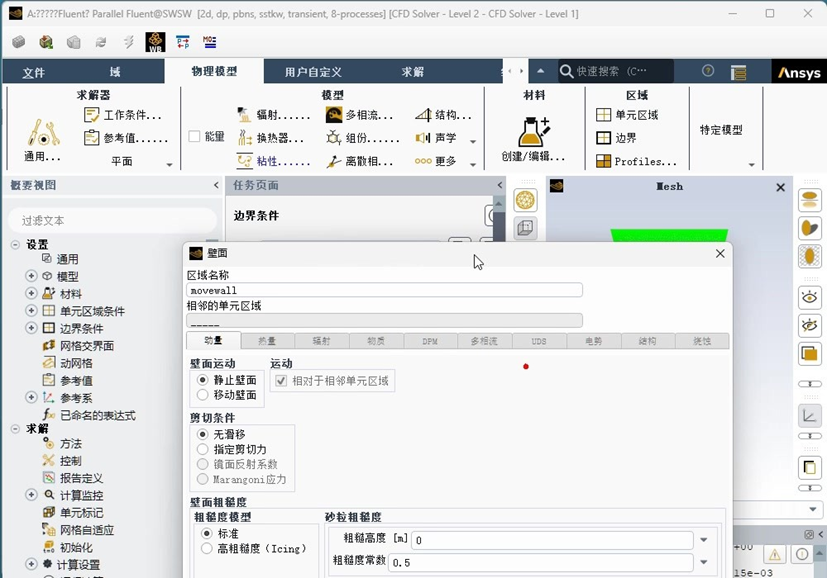

（1）设置"move"边界为移动壁⾯

（2）运动类型：平移

（3）速度：2m/s

Part5 求解⽅法

（1）压⼒-速度耦合⽅案：Coupled

（2）激活Warped-Face梯度校正(WFGC)

（3）其他保持默认设置

Part5 残差设置

（1）公式表示为：1×10⁻⁶

（2） 连续性⽅程残差设为0.001

（3）速度分量残差设为0.001

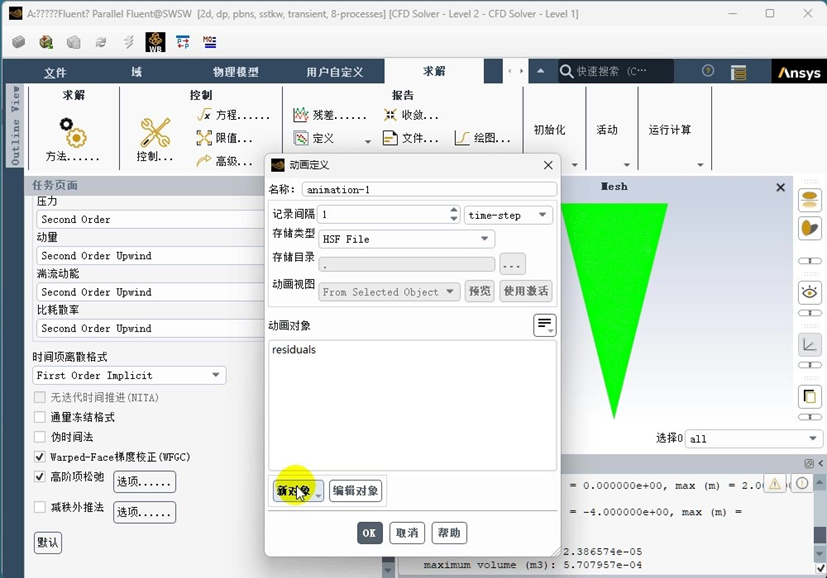

Part6 结果动画设置

（1） 创建新动画对象

（2） 记录间隔：1个时间步

（3） 存储类型：HSF⽂件

（4） 创建速度云图动画

Part7 计算设置

（1）时间步数：500

（2） 时间步⻓：0.01s

（3） 最⼤迭代数/时间步：20

（4）点击"开始计算"启动求解

Part8 后处理

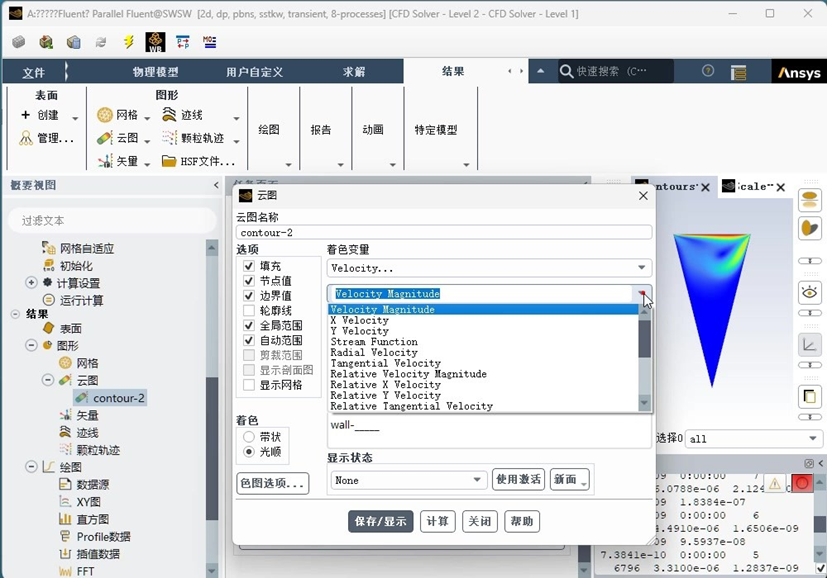

（1） 结果查看：创建速度云图显示速度分布可查看X⽅向速度分量，播放运动动画观察瞬态过程

（2） 残差分析：监控各⽅程残差收敛情况，确保计算达到收敛标准
