Ansys Motion操作小技巧: 关于WB版 Motion求解器报错问题的解决办法

1年前浏览1509

1.问题描述：

最近在2025R1版的motion中（workbench版motion），使用cable单元进行仿真求解时会出现如下图所示报错信息，提示稀疏矩阵索引出错。

motion的general求解器包含frontal和sparse两种线性求解器，在独立版motion pre的求解设置面板里可以选择指定的线性求解器类型，但是在wb motion中，求解器类型的设置general时，系统默认使用sparse（稀疏矩阵求解器），且用户无法直接修改。

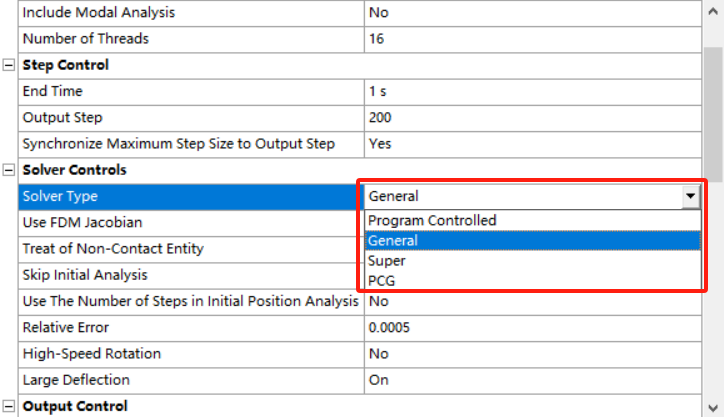

wb motion求解设置面板

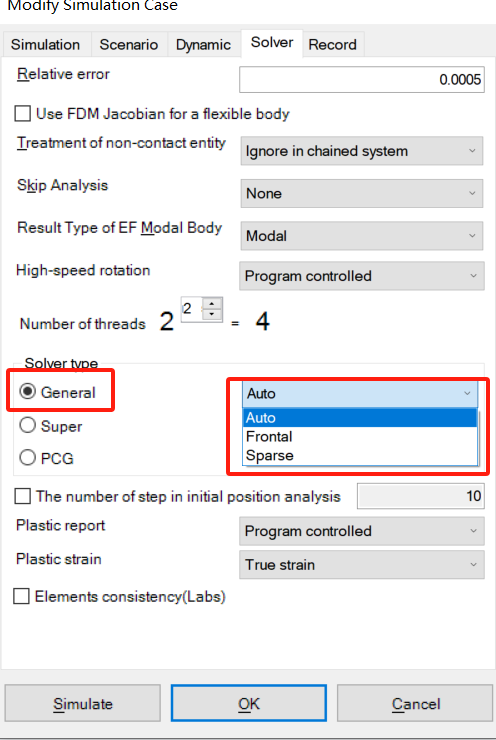

motion pre求解设置面板

大多数情况下，默认的sparse稀疏矩阵求解器可满足需求，这也是官方推荐的类型。关于求解器的选择，大家可以参考帮助文档或者往期文章的介绍。

Ansys Motion 多体动力学基础教程（五）：分析设置面板详解

2.解决办法：

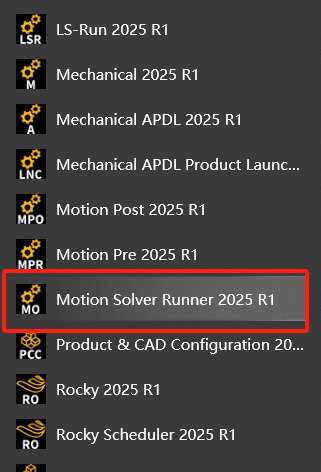

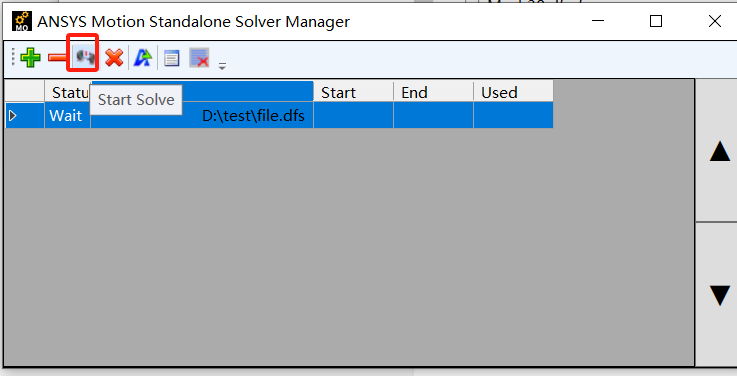

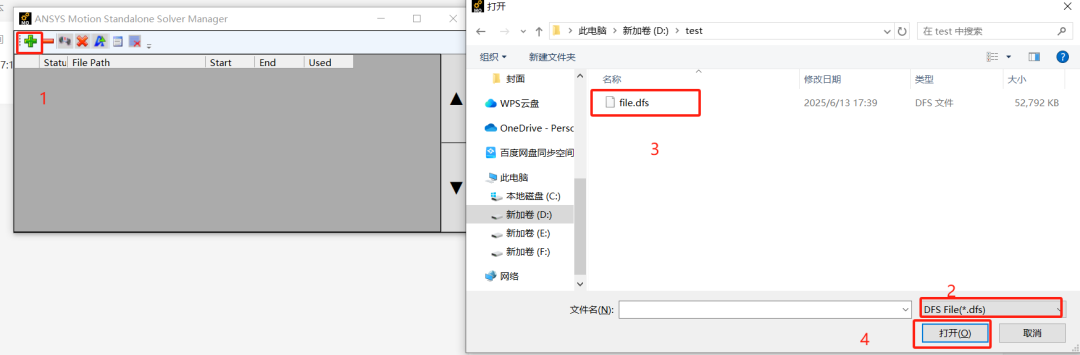

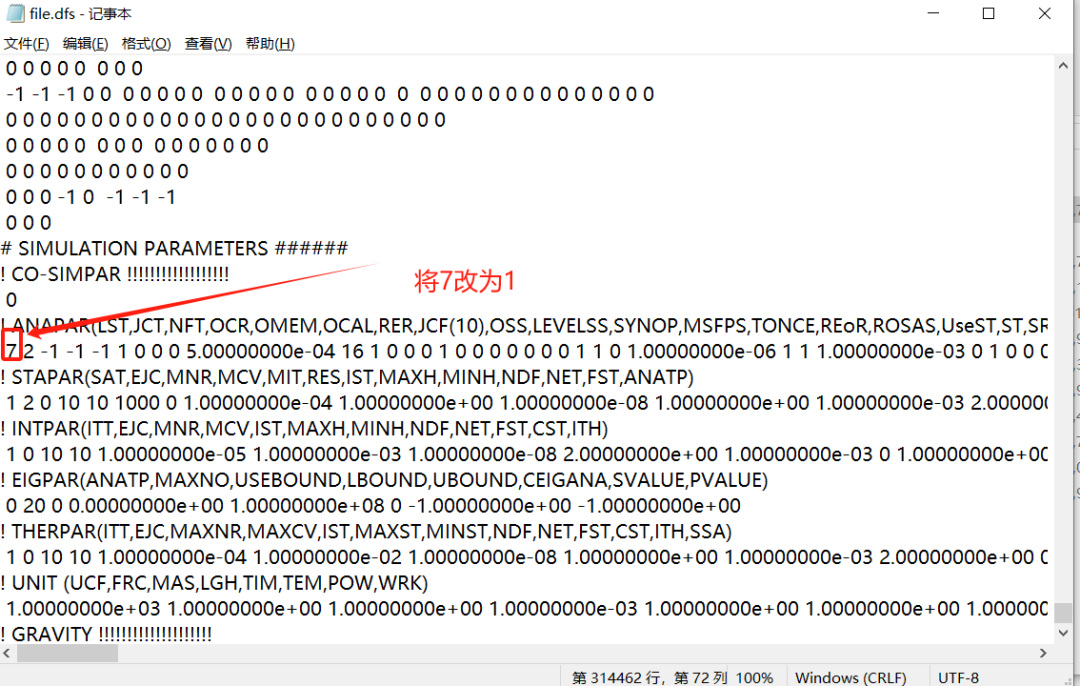

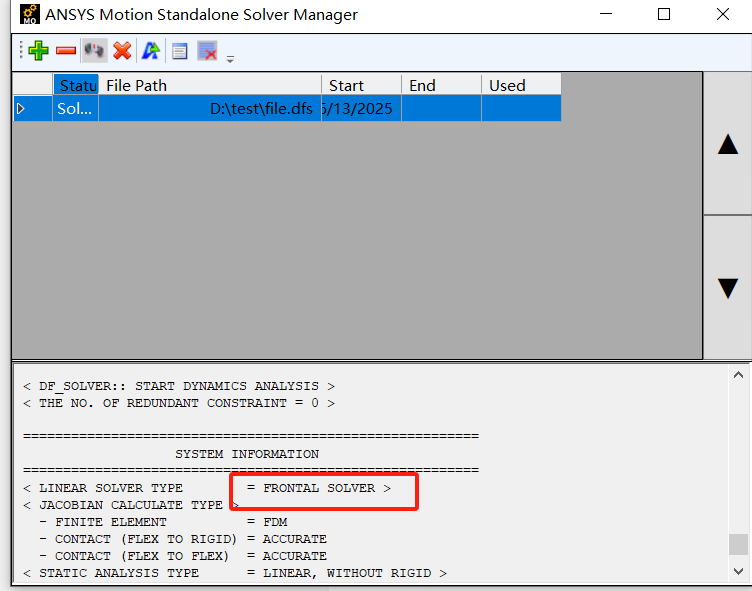

针对这个报错，只需要把general下默认的sparse求解器改为frontal，模型就可以正常求解了。修改求解器类型需要先导出 .dfs的求解器文件，然后，打开motion独立求解器“motion solver runner2025R1”，单独提交求解即可。（这里无法在wb motion里面直接求解）

具体的操作步骤如下：

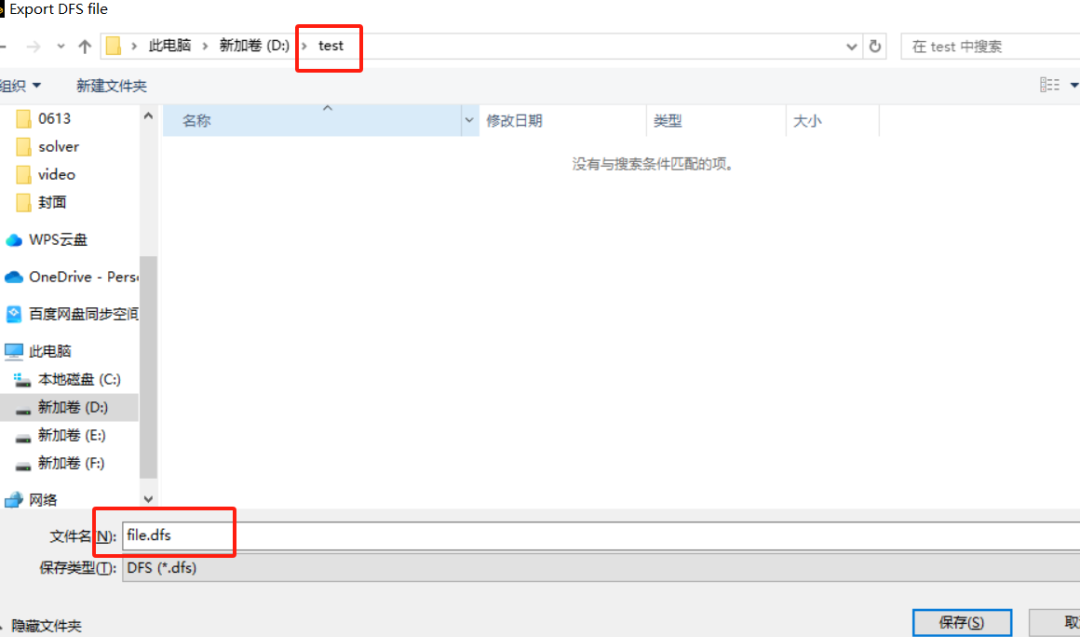

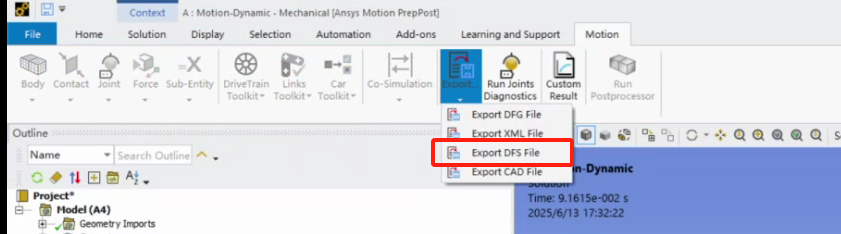

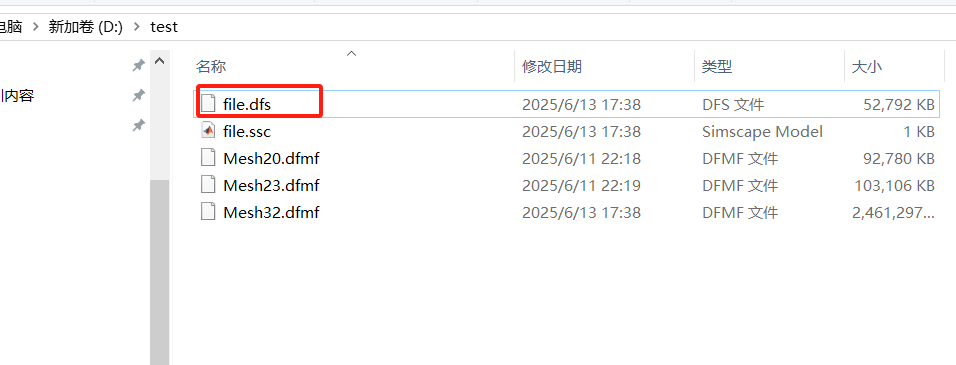

1，先设置好模型，到达可以直接求解的状态，然后在工具栏找到motion-export，导出DFS文件，将dfs文件保存在指定文件夹，该文件将用于接下来的独立求解器进行求解。
