储能行业波澜起伏-浅析填充床储能系统中的COMSOL多孔介质传热

一、填充床储能系统知多少

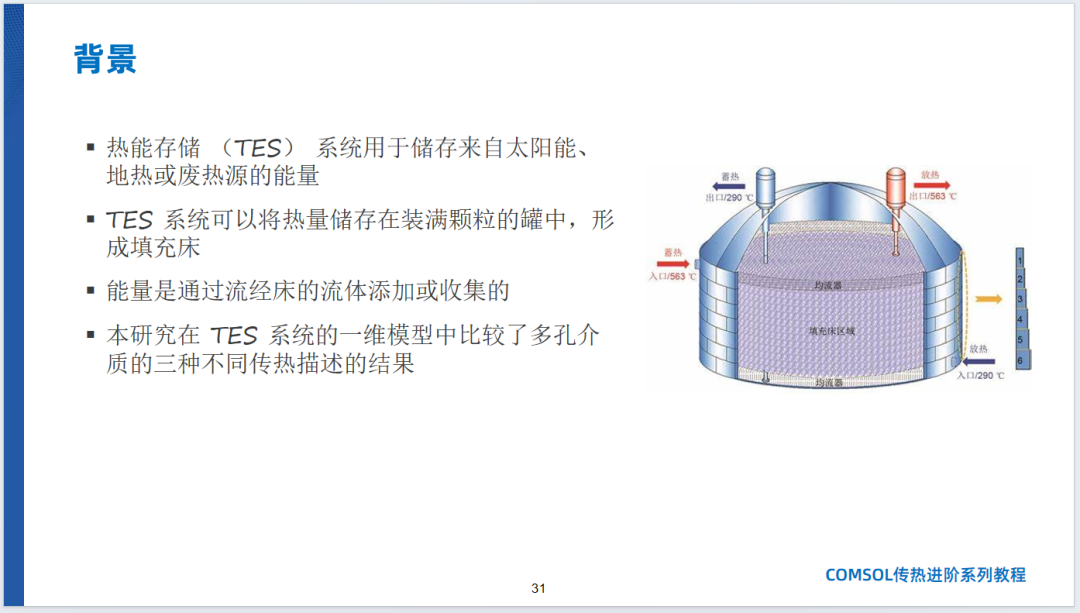

填充床储能系统，简单来说，就像是一个高效的能量仓库。它的外壁设有隔热层，内部填充着具有合适尺寸的颗粒或其他形式固体的储热介质，以此实现高储能密度的热能存储。在填充床下部有筛网，用于支撑储热介质。传热流体在填充床内流动，与储热介质表面接触，进而完成储热与释热过程。

该系统主要基于三种储热方式：显热储热、相变储热和热化学储热。显热填充床储热系统成本较低，但其显热材料自身能量密度相对不高，大规模应用时在建造环境和后期维护方面存在挑战。热化学填充床储热系统虽储能密度极高，但循环寿命较低，目前仍处于概念验证阶段。而相变填充床储热系统，凭借较高的储能密度、稳定的循环性能与长循环寿命，以及利用相变材料固有的相变特征实现稳定温度控制的能力，成为了一种理想的热能储存解决方案。

二、多孔介质传热概述

1、多孔介质的原理剖析

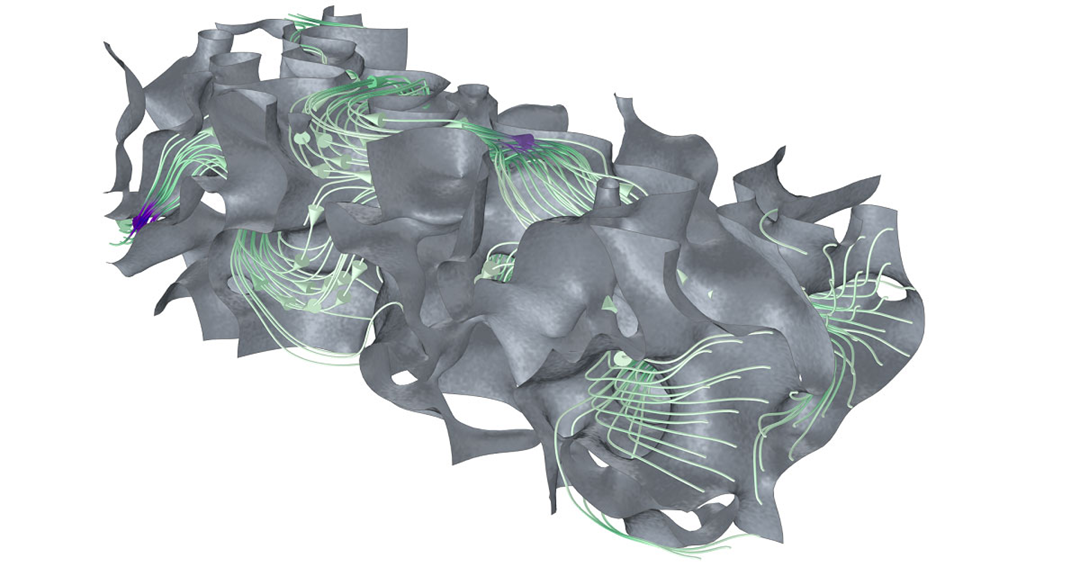

在填充床储能系统中，多孔介质传热起着核心作用。当传热流体流经填充床内的多孔介质时，热量会通过对流和传导的方式在两者之间传递。从微观角度看，多孔介质具有复杂的孔隙结构，传热流体在这些孔隙中流动，与固体骨架频繁接触，大大增加了传热面积，强化了传热效果。

以常见的填充床中颗粒堆积形成的多孔结构为例，流体在颗粒间的孔隙中流动时，会形成局部的速度梯度和温度梯度。流体与颗粒表面之间的对流换热，以及颗粒内部的热传导，共同构成了整个传热过程。而且，多孔介质的孔隙率、渗透率等特性，对传热效率有着显著影响。一般来说，孔隙率较高时，流体在其中的流动阻力较小，但传热面积可能会相应减少；而渗透率则直接决定了流体在多孔介质中的流动难易程度，进而影响传热速率。

三、COMSOL多孔介质传热仿真

前不久，仿真秀优秀讲师巴斯博士曾发布《COMSOL6.1传热进阶教程67讲》的视频课程，本课程通过10个具体的案例，结合进阶的传热物理建模方法，例如：ALE、多孔介质、波长辐射、复合材料、相变、沸腾和蒸发传质等详解物理现象，通过对物理问题进行解构并映射到软件功能模块，结合模型总体介绍，技术经验讲解，通过具体模型演示，模型详细讲解技术点，掌握围绕关键技术点的具体建模方法和技巧。

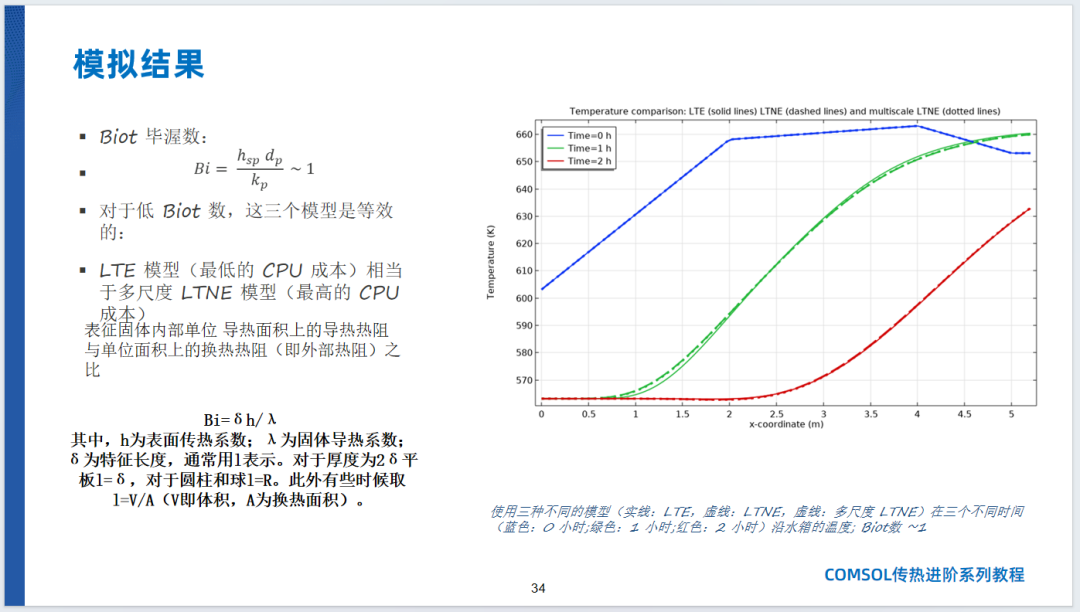

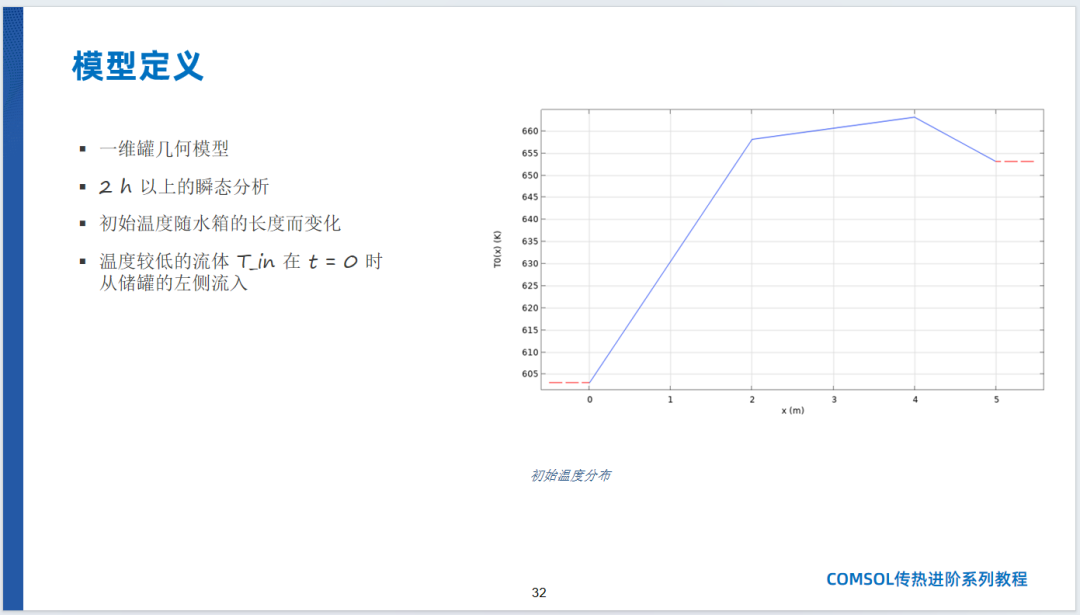

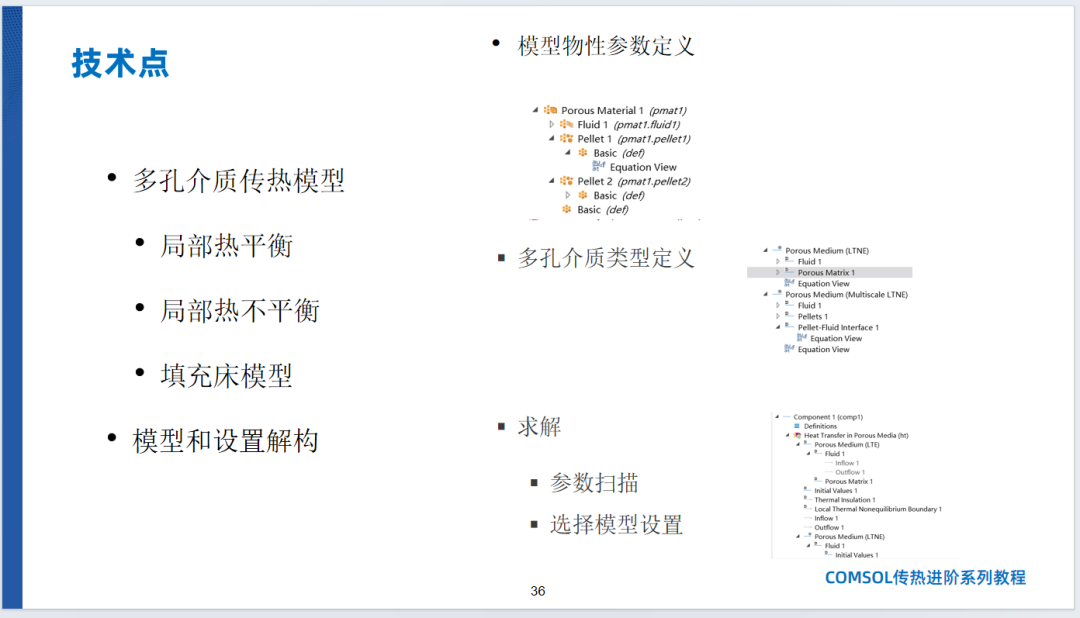

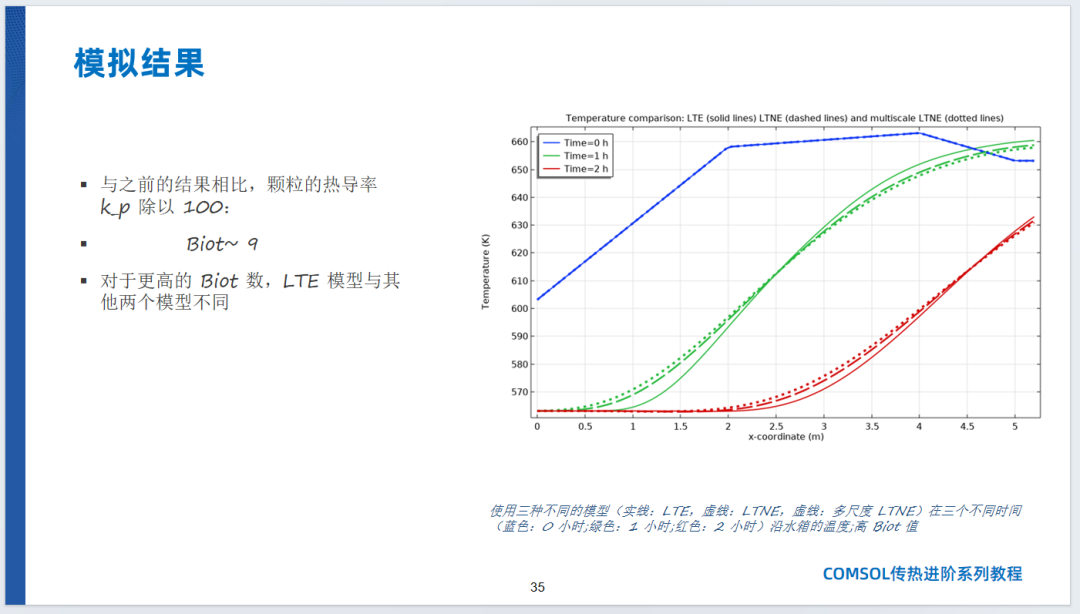

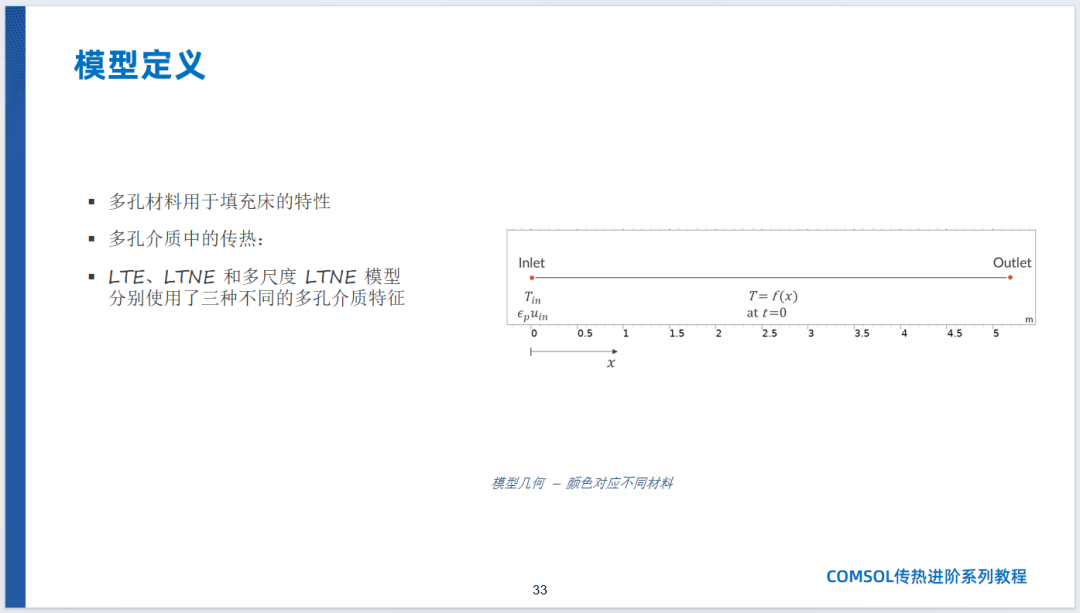

其中，在案例4：填充床储能系统-多孔介质传热——详解讲解了研究填充床储能系统中的传热过程，分析多孔介质内的温度分布和热损失，优化储能效率。以下是课程讲义：
