网课回放 I 第四期：PCB布局、布线、规则设计的高级技巧
直播问答整理如下，供大家参考。
现场来不及提问、或错过直播的观众可以在后台留言提问，我们会转给相关技术人员进行解答。
也欢迎大家就培训本身的改进意见给我们留言，我们会根据大家的反馈调整今后的培训计划。
Q
如果想用8层板甚至6层板的常规工艺完成LPDDR5 的设计，需要达到6400M 的速率，请问有什么好的优化建议？比如 PCB layout 及相关 SI/PI 的仿真。
答：1. 层次规划——
如果只有6层板，尽量将信号层和电源层分开以减少干扰。8层板的话，还有更多的选择，可以更好地分离信号和电源。
使用内层地层，通过地平面分割和补充来减少电磁干扰。
考虑使用分层板设计，以更好地管理信号的层间传播。
2. 差分对与匹配——
确保差分对的长度匹配，以减少时序偏差。
使用差分对匹配的设计规则，以确保信号一致性。
考虑使用嵌套差分对，以减小差分对之间的互引。
3. 信号完整性——
使用信号完整性仿真工具——Sigrity Topology Workbench，Sigrity SystemSI 来仿真信号的传输和波形。
在设计中使用端接电阻和电容来控制信号的波形。
使用合适的阻抗确保信号传输路径的阻抗连续性。
4. 电源完整性——
对于 LPDDR5，电源完整性至关重要。确保电源线路稳定，噪声低。
使用适当的电源电容和电感来稳定电源供电。
5. 布局和连接——
尽量减少长距离的高速信号路径。
为关键信号提供独立的地线或电源线。
避免信号穿越分割平面。
6. 信号引脚和分层——
在 PCB 布局中，将关键信号引脚放置在靠近内部地层的位置，以减少信号的回流路径。
使用分层布局，将不同的信号类别（如时钟、数据、控制信号）放在不同的层上，以减小互引。
7. 串扰和 EMI 抑制——
使用差分信号和屏蔽层来减小串扰。
在设计中考虑电磁干扰（EMI）抑制，使用合适的滤波器和抑制措施。
8. 尽早进行仿真——
在PCB设计的早期阶段就进行信号完整性和电源完整性的仿真，以发现潜在问题并进行修复。
9. 遵循 LPDDR5 规范——
详细研究 LPDDR5 的规范，确保设计符合标准要求。
Q
BGA 的位置布局是否允许布置在板子的对角线交叉点上?
答：一般不能这样做。BGA（Ball Grid Array）的位置布局并不一定不允许布置在板子的对角线交叉点上。BGA 是一种表面贴装技术，其中芯片引脚以球状焊点的形式排列在芯片的底部，然后与印刷电路板（PCB）上的焊盘相匹配。BGA 的布局通常是根据设计需求和特定应用来确定的。在某些情况下，将BGA布局在板子的对角线交叉点上可能是合理的，特别是当需要将多个 BGA 器件集中在一起并优化空间利用时。然而，这种布局可能会增加布线的复杂性，因为需要确保各个 BGA 器件之间的连接不会交叉干扰。
总之，BGA 的位置布局应根据具体的项目需求、信号完整性和电路布局来决定，没有绝对的规定要求不允许将它们布置在板子的对角线交叉点上。设计工程师通常会根据特定的情况来选择最合适的 BGA 布局方式。
Q
差分走线两侧必须要进行包地吗？另外像 HDMI（High-Definition Multimedia Interface）、DP（DisplayPort）等里面的多组差分线之间有等长要求吗？
答：差分信号的两侧通常需要进行包地，这有助于维护信号完整性，降低电磁干扰，以及提高抗干扰性能。包地是指在差分信号的两侧分别布置一个地层，这个地层通常与信号层平行，并与信号引脚或信号轨道之间保持一定的间距。包地可以帮助控制信号的返回路径，减小信号引脚之间的串扰，提供更好的信噪比和抗干扰性。
对于像 HDMI 和 DP 等高速数字接口，通常有等长要求。等长要求是指差分对中的正信号和负信号在传输过程中需要保持大致相同的长度，以确保信号到达目的地时能够正确对齐。这有助于减小信号引脚之间的时间差，降低时钟抖动和串扰的风险。
要满足等长要求，设计工程师通常需要采取以下措施：
确保差分信号的路径长度相等，包括信号轨道、信号引脚的长度等。
使用特定的布线规则和技术，如微带线或差分对的匹配线。
在PCB设计中考虑差分信号的路径，避免弯曲和不必要的路径延迟。
使用差分对的长度匹配工具来帮助设计等长的信号路径。
综上所述，包地和等长要求都是确保高速差分信号传输的关键因素，特别是在数字接口和高频应用中。设计工程师应该仔细考虑这些要求，以确保信号完整性和可靠性。
Q
如何设置走线的阻抗匹配？
答：
设置设计规范：在开始走线之前，需要确定设计规范中所要求的阻抗值。这通常包括差分对和单端信号线的阻抗要求。

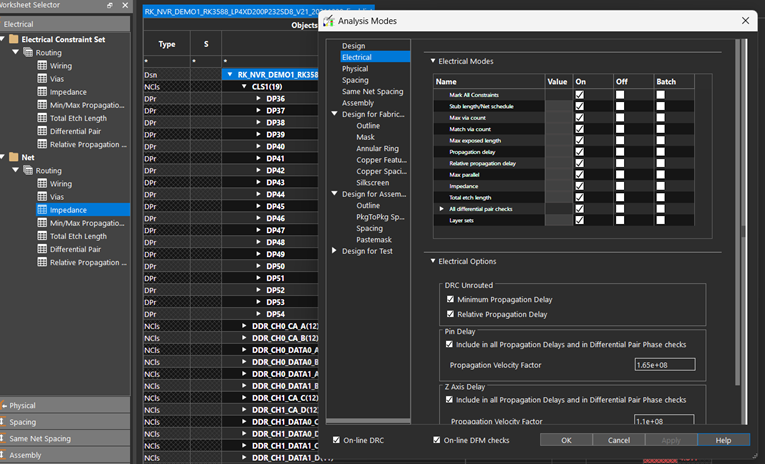

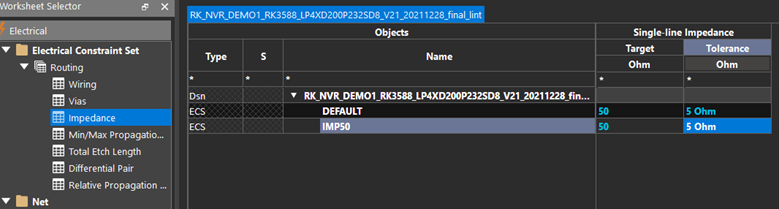

创建信号线类别：在 Allegro 中，可以为不同的信号线创建不同的类别，并为每个类别设置特定的阻抗值和宽度。可以在 Design Constraints Manager 中进行设置。
分配信号线到类别：将不同的信号线分配到相应的类别中。这可以通过在 PCB Editor 中选择信号线并应用相应的类别进行实现。
设置差分对：对于差分信号线，需要在 PCB Editor 中设置差分对。选择两条差分信号线并指定它们是一个差分对。然后，可以为差分对设置特定的阻抗要求。
调整线宽和间距：根据设计规范中的阻抗要求，可以在 PCB Editor 中调整信号线的线宽和间距。Allegro 提供了自动线宽和间距计算的功能，可以根据所选的类别和阻抗要求进行计算和调整。

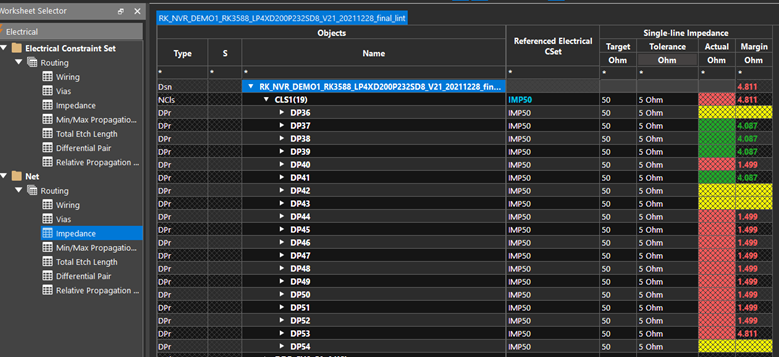

仿真和验证：在完成布线后，可以使用 Allegro 中的仿真工具来验证信号线的阻抗匹配情况,进行电磁仿真或者使用信号完整性工具来检查阻抗是否满足设计要求。
Q
等长蛇形布线如何实现？
答：
创建信号线：在 Allegro PCB Editor 中，选择"Route"工具，并创建起始和终止点，即信号线的路径。
设置布线规则：在 Design Constraints Manager 中，设置布线规则，包括信号线的最小间距、最小线宽和最小电子间距等。确保规则中没有设置阻止使用蛇形布线的限制。
使用蛇形布线工具：在 PCB Editor 中，选择"Route"工具，然后选择蛇形布线工具。这通常在工具栏中有一个相应的图标。或者通过右键单击并选择"Route"->"Snake"来启用蛇形布线。
设置蛇形布线参数：在启用蛇形布线后，可以设置一些参数，如蛇形的宽度、蛇形的间距、起始和终止点之间的连接方式等。根据设计需求和布线规则，调整这些参数以获得所需的布线结果。
进行蛇形布线：选择起始和终止点，并在 PCB Editor 中绘制信号线的路径。根据所设置的蛇形布线参数，Allegro 会自动在路径上生成等长的蛇形布线。
调整布线：根据需要，可以在完成蛇形布线后对信号线进行微调和调整，以保证布线的质量和满足设计规范。
Q
走线如何设置能够实现走线两边的等间距？
答：
打开 Allegro PCB Editor
设置间距规则：在Design Constraints Manager中，设置走线间距的规则。选择"Placement" -> "Spacing"，然后设置所需的间距值。确保选择的规则适用于想要实现等间距的走线。
执行自动布线：选择"Route"工具，并从工具栏中选择适当的自动布线选项，如"Auto Route"或"Interactive Auto Route"。这将自动进行走线。
调整布线参数：在自动布线完成后，可以进一步调整布线参数以实现等间距。例如，可以选择调整线宽、间距或其他布线设置来使两边的间距保持一致。
手动调整走线：如果自动布线不能满足等间距要求，可以手动调整走线。使用"Route"工具，选择要调整的走线，并使用拖动或拉伸的方式来调整走线的位置和间距。
验证等间距：在完成布线后，使用Allegro中的验证工具来确保走线两边的间距保持一致。可以使用信号完整性工具或进行电磁仿真来检查等间距的走线是否满足规范要求。
Q
弧度走线和切角走线在信号质量上有什么区别？什么信号必须走弧度线？
答：弧度走线：弧度走线是指在转弯处使用圆弧来连接信号线的走线方式。它可以减少信号线的辐射损耗和反射，提高信号的传输质量。弧度走线可以平滑信号线的转弯，减少信号在转弯处的信号失真和耦合噪声。因此，弧度走线可以改善信号的完整性和减少信号的传输损耗。
切角走线：切角走线是指在信号线的转弯处使用直角或尖角的走线方式。切角走线相对于弧度走线来说，信号线在转弯处会存在更多的辐射损耗和反射。这可能导致信号失真、串扰和信号完整性的问题。因此，在高速信号传输或对信号完整性要求较高的应用中，切角走线可能会对信号质量产生负面影响。
信号需要走弧度线：一般来说，在高速信号传输中，特别是对于高频信号或差分信号，走弧度线可以提高信号的传输质量。这是因为走弧度线可以减少信号的辐射损耗、反射和串扰噪声，从而减少信号失真和完整性问题。
Q
绕线线间距设置多少是最优？是否有计算线间距的公式或指导规范？
答：在 PCB 设计中，线间距的最优设置取决于许多因素，包括电压等级、信号速度、环境条件和制造工艺等。没有一个通用的公式或规范来确定最优线间距，因为每个设计都有其独特的需求和约束。
然而，通常有一些常见的准则可以参考。例如，根据 IPC-2221 标准，对于一般电路板设计，常见的线间距可以设置为信号线宽度的3至5倍。这个范围可以提供足够的绝缘距离，以减少电气干扰和串扰的风险。
此外，一些高速信号传输标准，如 USB、HDMI 和 Ethernet，也提供了特定的线间距要求。这些标准通常会考虑信号的特性和干扰抑制的需求，因此在设计这些类型的电路板时应该遵循相应的规范。
总之，为了确定最优的线间距，应该考虑设计的具体要求、标准规范和制造工艺，并与PCB制造商或专业工程师进行详细讨论和评估。
Q
软硬结合板叠层如何设置？
答：
打开 Allegro 软件，并创建一个新的设计文件。
在设计文件中，选择“Design” -> “Stackup Editor”来打开叠层编辑器。
在叠层编辑器中，添加和编辑板层。点击“Add Layer”按钮来添加新的板层。
对于硬结合板，可以添加铜层、介质层和衬底层。对于软结合板，可以添加柔性电路层、柔性介质层和柔性衬底层。
在每个层中，可以设置层的名称、厚度、材料和其他属性，并选择预定义的材料或自定义材料。
对于硬结合板，还可以定义导线层、地平面层和其他特殊层。
通过拖放和调整层的顺序，定义叠层中各个层的堆叠顺序和位置。
完成叠层设置后，保存并关闭叠层编辑器。
请注意，设置软硬结合板叠层时，应该根据设计要求、制造要求和供应商要求进行设置。确保叠层设置符合设计规范和标准，并能够满足电路板的电气和机械性能要求。
Q
如何设置规则设置中 neck 的 min width 和 max width？
答：在 Allegro 软件中，"neck"是指电路板中两个不同宽度的导线之间的过渡区域。设置"neck"的最小宽度和最大宽度可以确保过渡区域的宽度在规定的范围内，以满足设计要求和制造能力。
要设置"neck"的最小宽度和最大宽度，请按照以下步骤进行操作：
在 Allegro 软件中打开设计文件。
在软件界面的菜单栏中，选择"Setup" -> "Design Parameters"，打开设计参数设置对话框。
在设计参数设置对话框中，选择"Routing"选项卡。
在"Routing"选项卡中，找到"Minimum Neck Width"和"Maximum Neck Width"两个参数。
输入适当的数值以设置"neck"的最小宽度和最大宽度。这些数值应该根据设计要求和制造能力进行选择。通常，最小宽度应该满足电路板制造商的要求，并且最大宽度应该在可接受的范围内以避免过度的宽度差异。
点击"OK"按钮保存设置并关闭设计参数设置对话框。
请注意，"neck"的最小宽度和最大宽度应该根据具体的设计要求和制造能力进行设置。这些数值可能会因设计规范、信号类型、板厚和制造工艺等因素而有所不同。
Q
SATA 信号线必须圆弧走线的好处是什么？
答：
信号完整性：圆弧走线可以减少信号线的反射和串扰干扰。通过使用圆弧走线，可以减少信号线边缘的快速变化，降低信号的噪声和失真，从而提高信号的完整性和稳定性。
信号匹配：圆弧走线可以提供更好的阻抗匹配，确保信号线和其周围环境之间的阻抗一致。这有助于减少信号的反射和信号质量的损失，提高信号传输的可靠性和性能。
电磁兼容性：圆弧走线可以减少信号线之间的电磁耦合和辐射。通过合理设计圆弧走线，可以降低信号线之间的干扰，提高系统的抗干扰能力，减少电磁辐射对其他设备的影响。
机械可靠性：圆弧走线可以减少对信号线的应力和损坏。通过使用圆弧走线，可以减少信号线的弯曲和拉伸，降低信号线断裂和损坏的风险，提高电路板的机械可靠性和寿命。
总之，圆弧走线在 SATA 信号线设计中可以提供更好的信号完整性、信号匹配、电磁兼容性和机械可靠性。这些优势有助于确保 SATA 接口的高质量信号传输和可靠性。因此，在设计SATA接口时，建议使用圆弧走线来优化信号线的布局和传输性能
