滚动轴承的类型及其代号，你还记得多少

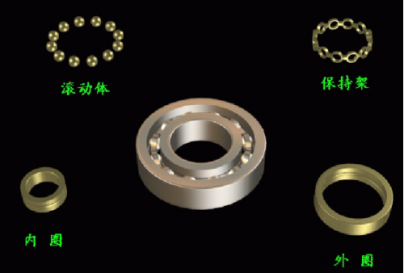

滚动轴承一般由内圈、外圈、滚动体和保持架所构成。内圈用来和轴颈装配，采用基孔制，外圈用来和轴承座孔装配，采用基轴制,内圈外圈之间装有若干个滚动体。

常用的滚动体有球、圆柱滚子、滚针、圆锥滚子、球面滚子等几种。滚动轴承 主要是支承轴及轴上零件，保持轴的旋转精度，减少轴与支承之间的摩擦和磨损。

（1）按照滚动体可分为2类：球轴承；滚子轴承。在外廓尺寸相同的条件下，滚子轴承比球轴承的承载能力和耐冲击能力都好，但球轴承摩擦小、高速性能好。

（2）按照所能承受的负荷方向或公称接触角可分为3类：向心轴承；向心角接触轴承；推力轴承。

（3）按轴承的结构形式不同可分为：

深沟球轴承：

圆柱滚子轴承：

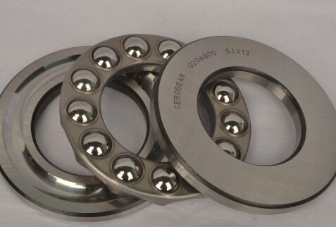

推力球轴承：

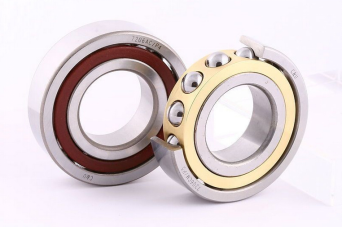

角接触球轴承：

圆锥滚子轴承：

调心球轴承：

滚动轴承的代号用于表征滚动轴承的结构、尺寸、类型、精度等，由GB/T272规定。滚动轴承的代号构成如下：

基本代号—表示轴承的类型与尺寸等主要特征；

后置代号—表示轴承的精度与材料的特征；

前置代号—表示轴承的分部件。

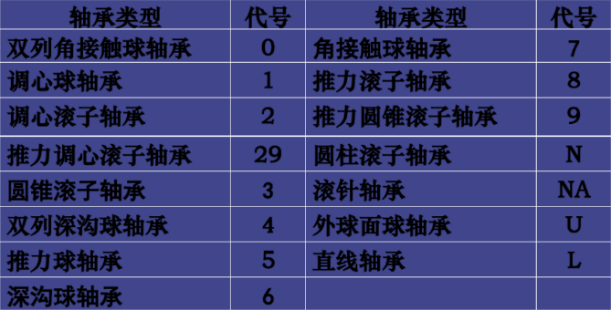

（1）类型代号

（2）宽（高）度系列代号

宽度系列代号（向心轴承）：

8（特窄）、0（窄）、1（正常）、2（宽）、3或4或5或6（特宽）。多数轴承在代号中不标出代号0，但对于调心滚子轴承（2类）和圆锥滚子轴承（3类），宽度系列代号0必须标出。

高度系列代号（推力轴承)：

7（特低）、9（低）、1或2（正常），不能省略。

（3）直径系列代号

8或9（超轻）、0或1（特轻）、2（轻）、3（中）、4（重）。

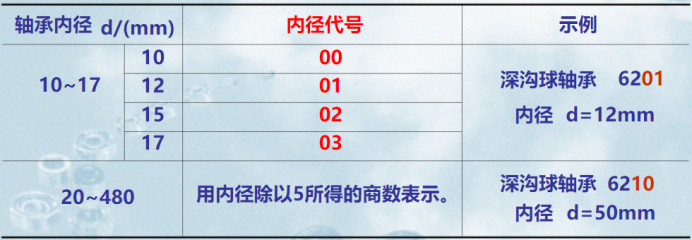

（4）内径代号

总的来说，机构可以理解为由1个机架、1个或多个主动件、若干个从动件组成。

选择轴承需要综合考虑轴承的承载能力、转速、载荷性质、支承刚性、安装精度等。

（1）转速和承载能力

转速高，载荷小，旋转精度高则选择球轴承；

转速低，载荷大，或具有冲击载荷则选择滚子轴承。

（2）载荷性质

同时具有轴向载荷和径向载荷，则选择角接触球轴承或圆锥滚子轴承；

径向载荷大，轴向载荷小，则选择深沟球轴承；

轴向载荷大、径向载荷小，则选择角接触推力轴承。

（3）支承刚性

轴的刚性较差，轴承孔不同心则选择调心轴承；

（4）轴承装拆、调整方便

内、外圈可分离型则选择圆锥滚子轴承；

（5）经济性

球轴承比滚子轴承便宜，且精度越高的轴承价格越高。

总结

滚子轴承主要元件间是线接触，宜用于承受较大的载荷，承载后的变形也较小；球轴承主要为点接触，宜用于承受较轻的或中等的载荷，在载荷较小时，应优先选用球轴承。
