一般电子设备电磁兼容实验室建设方案配置

EMC包括EMI（电磁干扰）及EMS（电磁抗干扰）两部分，所谓EMI电磁干扰，乃为机器本身在执行应有功能的过程中所产生不利于其它系统的电磁噪声；而EMS乃指机器在执行应有功能的过程中不受周围电磁环境影响的能力。

电磁兼容的研究是随着电子技术逐步向高频、高速、高精度、高可靠性、高灵敏度、高密度（小型化、大规模集成化），大功率、小信号运用、复杂化等方面的需要而逐步发展的。特别是在人造地球卫星、导弹、计算机、通信设备和潜艇中大量采用现代电子技术后，使电磁兼容问题更加突出。

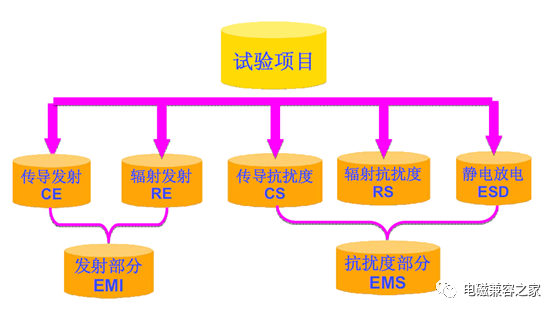

图表 1

1  典型配置方案：电源线敏感度测试（传导抗扰度）

 测试目的：用来检验EUT承受耦合到输入电源线上的信号的能力。

主要测试设备及附件：

 信号发生器

功率放大器

 耦合变压器

电容器，10uF

隔离变压器

线性阻抗稳定网络(LISN)

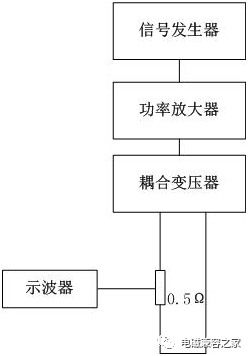

图表2 校准示意图

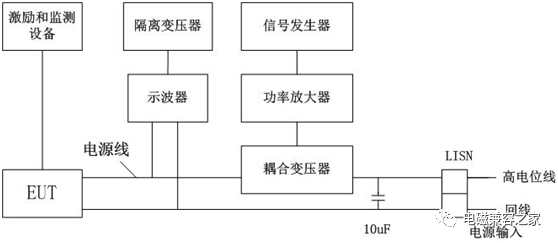

图表 3   DC或单相AC电源线信号注入

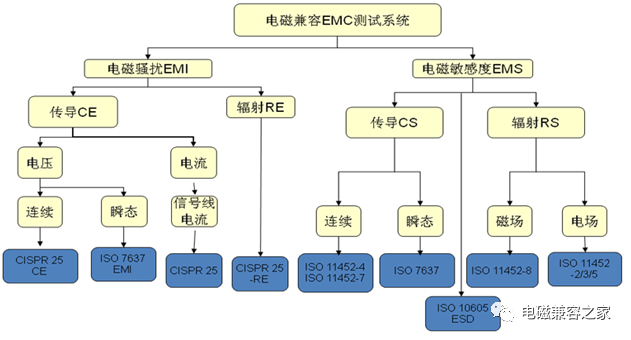

图表4  汽车电子电磁兼容相关测试项及测试标准
